Волоконно-оптический соединитель

В цифровую эпоху, где скорость и надёжность передачи данных имеют первостепенное значение, оптоволоконные кабели-перемычки служат основой высокопроизводительных оптических сетей. От загруженных центров обработки данных до обширных телекоммуникационных систем и инфраструктур корпоративного уровня, эти специализированные кабели играют важнейшую роль в обеспечении бесперебойной передачи сигнала с минимальными потерями. В этом руководстве подробно рассматриваются основные принципы оптоволоконных  кабелей-перемычек, их основные характеристики, типы, технические характеристики и области применения, что даёт вам знания для принятия обоснованных решений, отвечающих потребностям вашей сети.

Что такое оптоволоконный соединительный кабель?

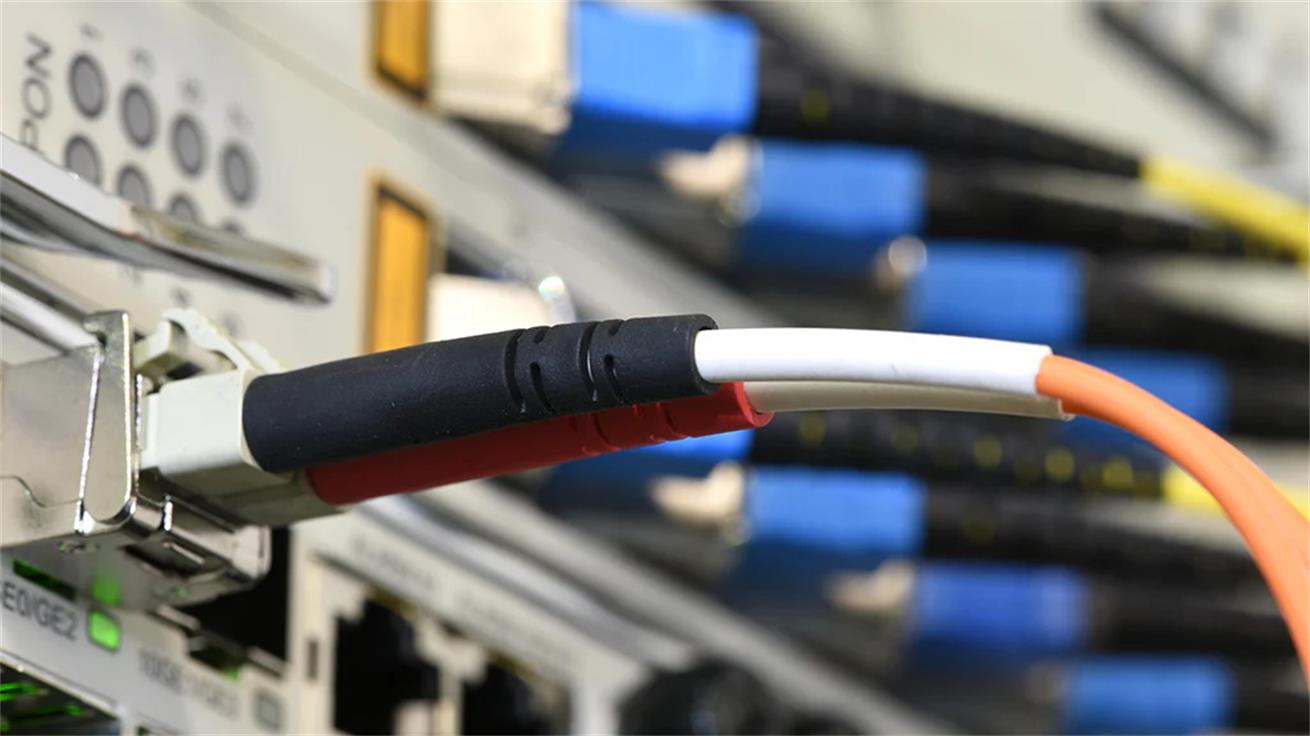

Волоконно-оптический соединительный кабель (оптоволоконный патчкорд) — это короткий оптоволоконный кабель с разъёмами на обоих концах. В отличие от магистральных оптоволоконных кабелей, используемых для междугородней или международной передачи данных, оптоволоконные соединительные кабели предназначены для обеспечения связи на «последней миле» в локальных сетях. Их основная функция — соединять критически важные сетевые компоненты, такие как коммутаторы, маршрутизаторы, серверы и оптические приёмопередатчики, обеспечивая быструю и точную передачу световых сигналов.

Отличительной особенностью оптоволоконных перемычек является их точная конструкция. Каждый кабель разработан для минимизации ухудшения сигнала, обеспечения высокой пропускной способности и обеспечения непрерывной работы, что делает их незаменимыми в средах, где даже незначительная потеря сигнала может нарушить работу, например, в финансовых центрах обработки данных или облачных вычислительных системах.

Основные типы оптоволоконных соединительных кабелей: адаптированы к потребностям сети

Волоконно-оптические соединительные кабели не являются универсальными. Они классифицируются по двум основным параметрам: режиму волокна (способу распространения света по волокну) и типу разъёма (интерфейсу, соединяющему кабель с сетевыми устройствами). Понимание этих категорий крайне важно для выбора подходящего кабеля для вашей задачи.

Режим волокна: одномодовый и многомодовый

Режим волокна определяет пропускную способность кабеля, расстояние передачи и совместимость длин волн, что напрямую влияет на вариант его использования.

Одномодовые оптоволоконные (SM) соединительные кабели: эти кабели используют узкую сердцевину (обычно 8–10 микрон), что обеспечивает прохождение света только по одному пути. Они оптимизированы для передачи данных на большие расстояния (до десятков километров) и высокой пропускной способности, что делает их идеальными для телекоммуникационных магистральных сетей, каналов передачи данных большой протяженности и крупных корпоративных сетей. Наиболее распространённым одномодовым стандартом является OS2, поддерживающий длины волн 1310 нм и 1550 нм — эти длины волн выбраны из-за низкого затухания (потерь сигнала) на больших расстояниях.

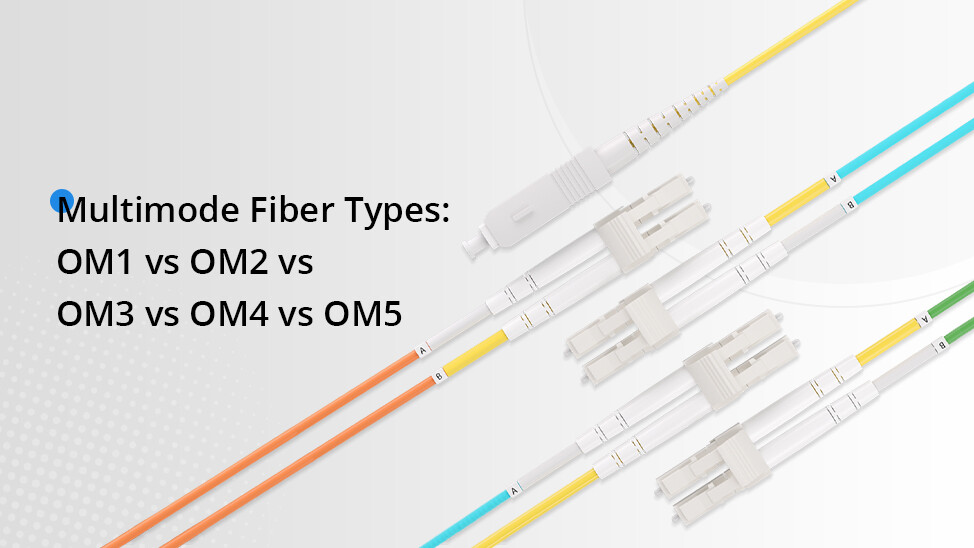

Многомодовые оптоволоконные (MM) перемычки: многомодовые кабели имеют более крупный сердечник (50 или 62,5 микрон), что обеспечивает возможность передачи нескольких световых путей. Они предназначены для передачи на короткие расстояния (до нескольких сотен метров) и более экономичны, чем одномодовые кабели. Распространенные стандарты многомодовых кабелей включают OM1, OM2, OM3, OM4 и OM5:

OM1: поддерживает полосу пропускания до 600 МГц·км и подходит для устаревших сетей, использующих длины волн 850 нм или 1300 нм.

OM2: обеспечивает улучшенную полосу пропускания (до 500 МГц·км при 850 нм) и идеально подходит для недорогих приложений малого радиуса действия, таких как офисные локальные вычислительные сети (LAN).

OM3 и OM4: Это многомодовые кабели, оптимизированные для лазерной обработки, с полосой пропускания 2000 МГц·км (OM3) и 4700 МГц·км (OM4) при длине волны 850 нм. Они широко используются в центрах обработки данных для высокоскоростных соединений (например, Ethernet 10G, 40G, 100G) благодаря своей способности передавать данные с высокой скоростью на короткие расстояния.

OM5: новейший многомодовый стандарт OM5 поддерживает несколько длин волн (850 нм, 910 нм, 940 нм) и предназначен для сетей будущего с новыми высокоскоростными протоколами.

Типы разъемов: обеспечение безопасных соединений с малыми потерями

Волоконно-оптические перемычки заканчиваются разъёмами, которые обеспечивают плотное и равномерное соединение с сетевыми устройствами, что критически важно для минимизации вносимых потерь (потерь сигнала при подключении кабеля). Наиболее распространённые типы разъёмов:

LC: Разъём малого форм-фактора (SFF) с двухтактной конструкцией. Он компактный, лёгкий и идеально подходит для сред с высокой плотностью, таких как центры обработки данных, где пространство ограничено. Разъёмы LC широко используются для соединений Ethernet 10G, 40G и 100G.

SC: Разъём квадратной формы с защёлкивающейся конструкцией. Он легко устанавливается и снимается, что делает его популярным в корпоративных сетях и телекоммуникационных системах. Разъёмы SC часто используются для одномодовых кабелей.

FC: Резьбовое соединение, обеспечивающее надежное и стабильное соединение. Устойчиво к вибрации, что делает его пригодным для использования в промышленных условиях или на открытом воздухе, где механическая прочность имеет решающее значение.

ST: штыковой разъём с поворотным замком. Ранее он был распространён в устаревших многомодовых сетях, но сейчас реже используется в современных высокоскоростных системах.

E2000: Высокопроизводительный разъём с пылезащитным колпачком, защищающим наконечник (часть, передающую свет) от загрязнения. Идеально подходит для эксплуатации в суровых условиях и часто используется в центрах обработки данных и телекоммуникационных сетях, где требуется максимальная надёжность.

Симплексные и дуплексные конфигурации

Волоконно-оптические перемычки также выпускаются в двух конфигурациях в зависимости от количества волокон:

Симплекс: содержит одну волоконную жилу, используемую для односторонней передачи данных (например, для передачи сигналов от передатчика к приемнику).

Дуплекс: состоит из двух волокон волокна, используемых для двусторонней передачи данных (например, для одновременной отправки и приёма сигналов). Дуплексные кабели чаще встречаются в большинстве сетевых приложений, поскольку поддерживают полнодуплексную связь.

Применение волоконно-оптических соединительных кабелей: электроснабжение различных отраслей промышленности

Центры обработки данных

Центры обработки данных являются основой цифровой экономики, ежедневно обрабатывая петабайты данных для облачных вычислений, аналитики больших данных и потоковых сервисов. Оптоволоконные перемычки играют здесь ключевую роль для соединения серверов, массивов хранения данных и сетевых коммутаторов, обеспечивая высокоскоростные соединения (например, 400G Ethernet) для быстрой передачи данных. Компактный LC-разъем предпочтителен в центрах обработки данных благодаря своему небольшому размеру, что позволяет устанавливать кабели высокой плотности, что критически важно в условиях ограниченного пространства. Кроме того, широко используются многомодовые кабели OM3 и OM4, оптимизированные для лазерной обработки, поскольку они обеспечивают высокую скорость передачи данных на короткие расстояния, характерные для сред центров обработки данных.

Телекоммуникационные системы

Операторы связи используют оптоволоконные соединительные кабели для построения и поддержки надежных сетей связи, включая инфраструктуру 5G, услуги голосовой связи и подключение к интернету. Одномодовые оптоволоконные соединительные кабели OS2 являются стандартным выбором, поскольку они обеспечивают передачу сигнала на большие расстояния (до 100 км) с низким затуханием, что крайне важно для соединения вышек сотовой связи, базовых станций и объектов опорной сети на больших территориях. Разъем FC часто используется в телекоммуникационных системах наружного применения благодаря своей резьбовой конструкции, которая обеспечивает надежное, устойчивое к вибрации соединение, выдерживающее суровые погодные условия.

Корпоративные сети

Предприятия, университеты и государственные учреждения используют оптоволоконные соединительные кабели для создания надежных локальных (LAN) и глобальных (WAN) сетей, соединяющих сотрудников, устройства и системы. Многомодовые кабели OM2 и OM3 обычно используются в локальных сетях (LAN), соединяя настольные компьютеры, принтеры и серверы с сетевыми коммутаторами на коротких расстояниях. Для сетей WAN, соединяющих несколько офисов, предпочтительны одномодовые кабели благодаря их возможности передачи данных на большие расстояния. Разъем SC популярен в корпоративных сетях благодаря своей простой конструкции с защелкой, которая упрощает установку и обслуживание, что критически важно для ИТ-отделов, управляющих сложными сетевыми инфраструктурами.

Промышленная среда

В промышленных условиях, таких как заводы, электростанции и нефтеперерабатывающие заводы, оптоволоконные соединительные кабели используются для соединения промышленных систем управления (ИСУ), датчиков и контрольного оборудования. В этих условиях кабели часто подвергаются воздействию экстремальных температур, пыли, влаги и вибрации, поэтому используемые здесь оптоволоконные соединительные кабели проектируются с учётом долговечности. Оболочки LSZH широко используются для обеспечения пожарной безопасности, в то время как соединители FC предпочтительны благодаря своей виброустойчивости. Способность кабелей выдерживать суровые условия эксплуатации обеспечивает бесперебойную работу и эффективность промышленных процессов, сводя к минимуму простои, которые могут повлиять на производительность или безопасность.

Выбор правильного оптоволоконного кабеля: пошаговое руководство

При таком разнообразии вариантов выбор подходящего оптоволоконного кабеля может оказаться непростой задачей. Чтобы сделать наилучший выбор, выполните следующие действия:

Определите область применения: начните с определения основных потребностей вашей сети. Если вам требуется передача данных на короткие расстояния (например, внутри центра обработки данных или офиса), лучше всего подойдут многомодовые кабели (например, OM3 или OM4). Для передачи данных на большие расстояния (например, для соединения телекоммуникационных вышек или нескольких офисов) идеально подойдут одномодовые кабели OS2.

Выберите тип разъёма: подберите разъём под ваши сетевые устройства и среду. Используйте разъёмы LC для высокоплотных конфигураций, таких как центры обработки данных, разъёмы SC для лёгкого монтажа в корпоративных сетях, разъёмы FC для промышленных или наружных применений, подверженных вибрации, а разъёмы E2000 — для суровых условий, где пыль и загрязнения представляют проблему.

Выберите симплексный или дуплексный режим: определите, нужна ли вам односторонняя или двусторонняя связь. Дуплексные кабели, поддерживающие двустороннюю передачу данных, подходят для большинства приложений (например, для подключения коммутатора к серверу). Симплексные кабели, обеспечивающие одностороннюю передачу данных, лучше подходят для особых случаев, например, для камер видеонаблюдения, которые передают данные только на центральный регистратор.

Проверьте требования к окружающей среде: учтите условия, в которых будет эксплуатироваться кабель. Для помещений, где пожарная безопасность имеет решающее значение (например, в больницах), выбирайте кабели с маркировкой LSZH. Для вертикальной прокладки (например, в стояках зданий) выбирайте кабели с маркировкой OFNR. Убедитесь, что диапазон рабочих температур кабеля соответствует условиям окружающей среды — будь то центр обработки данных с контролируемой температурой или наружная телекоммуникационная площадка.

Отдавайте приоритет качеству: выбирайте кабели, изготовленные из высококачественного волокна, например, CORNING Fiber, для обеспечения стабильной производительности. Высококачественные кабели характеризуются низкими вносимыми потерями, высокими возвратными потерями и прочными разъемами, выдерживающими множество циклов соединения. Надежные поставщики, такие как Fibermart, предлагают кабели, соответствующие отраслевым стандартам (таким как TIA/EIA и IEC), что гарантирует надежность и совместимость с вашей сетью.

Краткое содержание

В эпоху передачи данных оптоволоконные кабели-перемычки, несмотря на свою компактность, служат важнейшими «нервными окончаниями», питающими высокопроизводительные цифровые сети. Они не просто соединяют коммутаторы, серверы и приёмопередатчики, но и напрямую определяют пропускную способность сети, дальность передачи данных и стабильность. Будь то обеспечение 400G Ethernet в центрах обработки данных, магистральные телекоммуникационные соединения, ежедневные корпоративные локальные сети или надёжные промышленные соединения, их производительность лежит в основе эксплуатационной эффективности и удобства для пользователей.

Выбор подходящего оптоволоконного кабеля зависит от конкретной ситуации, а не просто от технических характеристик: отдайте предпочтение экономичности многомодового кабеля OM3/OM4 для высокой пропускной способности на коротких расстояниях или низкому затуханию одномодового кабеля OS2 для больших расстояний; отдайте предпочтение высокой плотности LC-коннекторов или виброустойчивости FC; выберите дуплексный вариант для двусторонней связи или симплексный вариант для односторонней передачи. Каждый выбор должен соответствовать как текущим потребностям, так и будущей масштабируемости.
