Оптоволоконные пигтейлы: различия, категории и преимущества.

Способ подключения оптоволоконных кабелей к системе оказывает существенное влияние на производительность сети. При правильном выполнении этой процедуры оптические сигналы могут проходить по каналу связи с минимальным затуханием и обратными потерями. В 99% случаев применения одномодовых кабелей оптоволоконные пигтейлы являются наилучшим способом соединения оптических волокон.

Волоконный косичка

Один конец оптоволоконного кабеля имеет предварительно установленный разъем, а другой конец остается незаполненным. Такой тип кабеля известен как оптоволоконный пигтейл . Хотя противоположный конец может быть соединен плавким соединением или механически сращен с другими оптоволоконными кабелями, такая конструкция упрощает подключение разъема к оборудованию.

При использовании методов сварки или механической сварки для оконцовки оптоволоконных кабелей необходимы оптоволоконные пигтейлы. Высококачественные пигтейлы обеспечивают наилучшую производительность при оконцовке оптоволоконных кабелей в сочетании с соответствующими методами сварки. Оптоволоконные пигтейлы часто используются в устройствах управления оптоволоконными кабелями.

Разница между оптоволоконным патч-кордом и оптоволоконным пигтейлом

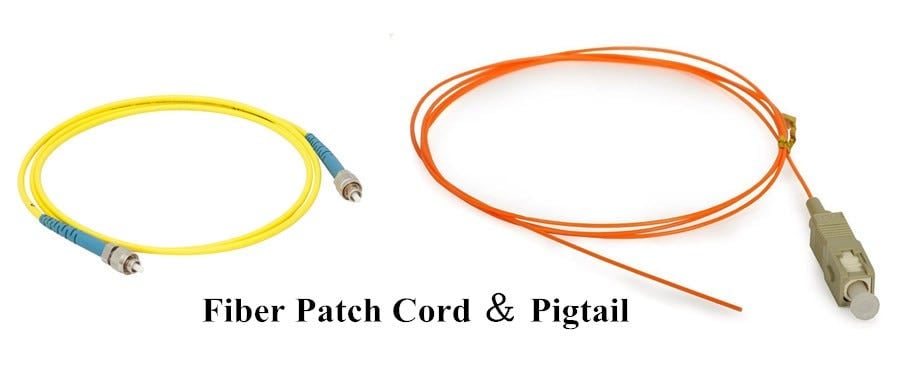

Кабель с оптоволоконным разъемом, прикрепленным к одному концу, а другой конец не подключен, называется оптоволоконным пигтейлом. Оптоволоконные разъемы , с другой стороны, подключаются к обоим концам оптоволоконного патч-корда. Оптоволоконные пигтейлы часто не имеют оболочки, поскольку они сращиваются и экранируются с помощью лотка для сращивания волокон, тогда как волокна патч-корда часто имеют оболочку. Два пигтейла можно изготовить, разрезав оптоволоконный патч-корд пополам. Чтобы избежать сложностей с тестированием пигтейлов на месте установки, некоторые монтажники используют этот метод. Вместо этого они повышают производительность оптоволоконного патч-корда и, при необходимости, разделяют его на два оптоволоконных пигтейла.

Как можно классифицировать различные типы оптоволоконных пигтейлов?

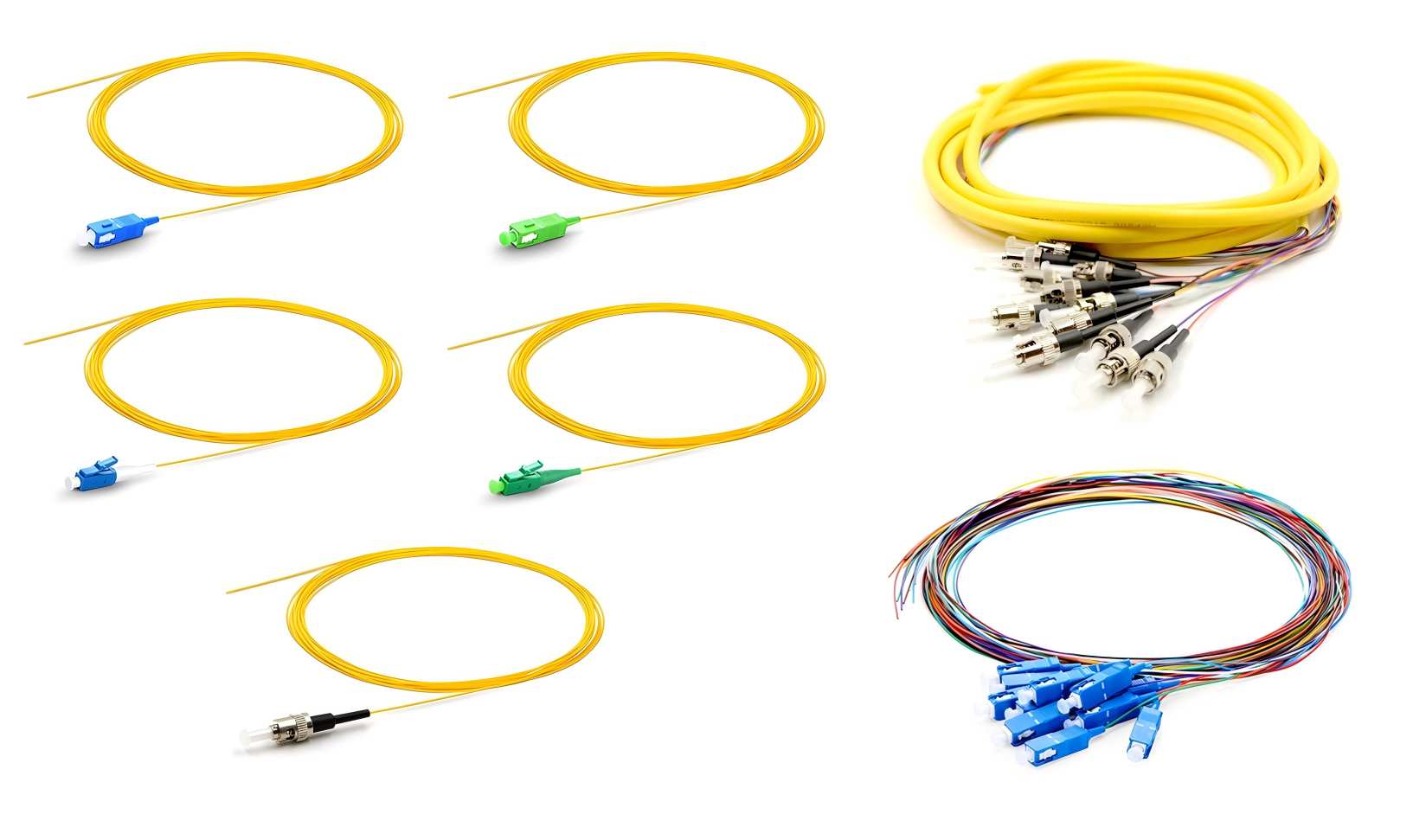

Существует множество разновидностей волоконно-оптических пучков. В зависимости от типа разъема их можно разделить на оптоволоконные пигтейлы LC, SC и ST. Также существуют две другие категории, различающиеся по типу волокна: одномодовые и многомодовые. Пигтейлы могут иметь различное количество волокон; на рынке предлагаются варианты с 6 и 12 волокнами.

По типу волокна

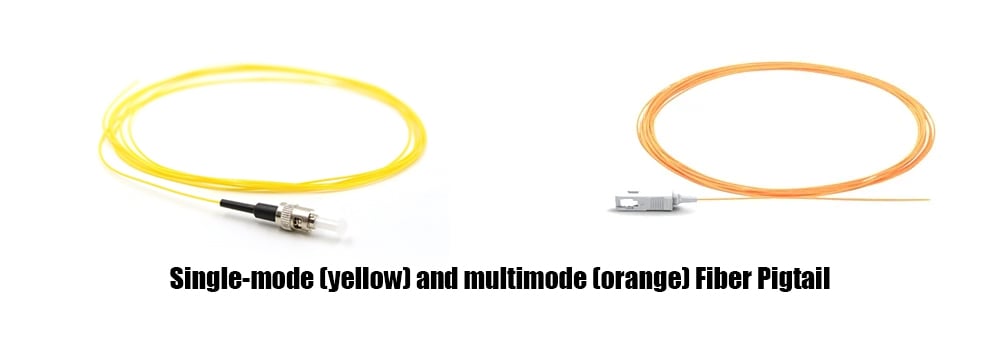

Одномодовое (желтое) и многомодовое (оранжевое) волокно — это две основные категории оптоволоконных пигтейлов. В многомодовых оптоволоконных пигтейлах используются многомодовые кабели с характеристиками 62,5/125 микрон или 50/125 микрон. На одном конце кабелей используются многомодовые оптоволоконные разъемы. Кроме того, многомодовые оптоволоконные кабели 10G (OM3 или OM4) поставляются в виде оптоволоконных пигтейлов, которые обычно обозначаются бирюзовым цветом оболочки.

Напротив, пигтейлы для одномодового волокна оснащены одномодовыми волоконными разъемами на одном конце и используют одномодовые волоконные кабели 9/125 микрон.

По типу разъема

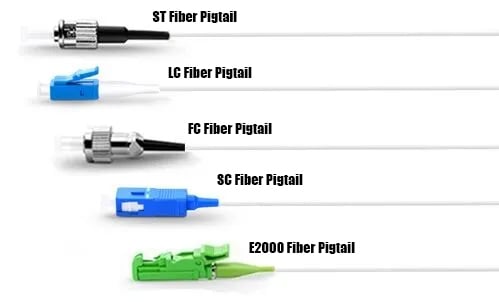

Существует несколько различных типов волоконно-оптических пучков. Каждый из них имеет свой собственный разъем на конце. К часто используемым разъемам для пигтейлов относятся LC, SC, ST, FC, MT-RJ, E2000 и другие типы волокон. Каждый разъем имеет свои преимущества и хорошо работает с различными системами и приложениями. К наиболее часто используемым относятся:

●  Оптоволоконный пигтейл SC : Разъем пигтейла SC имеет предварительно закругленный наконечник из диоксида циркония или нержавеющей стали диаметром 2,5 мм и конструкцию без оптического разъединения. Благодаря своей доступности, оптоволоконный пигтейл SC широко используется в системах кабельного телевидения, локальных и глобальных сетей, а также в измерительных и испытательных приложениях.

●  Оптоволоконный пигтейл FC : Оптоволоконный пигтейл FC имеет винтовую конструкцию с высокоточными керамическими наконечниками и использует металлический корпус оптических разъемов FC. В целом, оптоволоконные пигтейлы FC и аналогичные устройства широко используются в волоконно-оптической связи.

●  Оптоволоконный пигтейл ST : Для многомодовых оптоволоконных локальных сетей особенно популярен разъем пигтейла ST. Он имеет удлиненный наконечник диаметром 2,5 мм, изготовленный из пластика, нержавеющей стали или керамики (диоксида циркония). Оптоволоконные пигтейлы ST часто используются в сенсорных, промышленных, медицинских и телекоммуникационных приложениях.

Подобно оптоволоконным патч-кордам, оптоволоконные пигтейлы выпускаются как в варианте UPC, так и в варианте APC. Наиболее распространены пучки SC/APC, FC/APC и MU/UPC.

В зависимости от среды применения

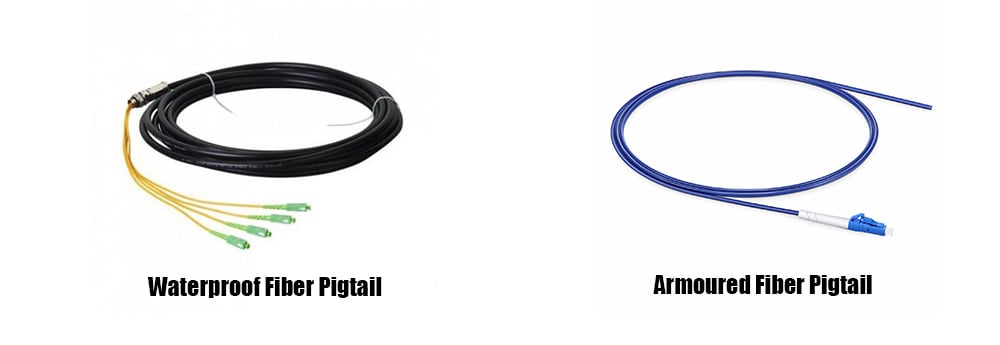

Специализированные кабели-пигтейлы, такие как водонепроницаемые волоконно-оптические пигтейлы и бронированные волоконно-оптические пигтейлы, предназначены для работы в сложных условиях.

Бронированный пигтейл : Внешняя оболочка бронированного оптоволоконного пигтейла изготовлена ​​из трубки из нержавеющей стали или другого прочного стального материала. Такая конструкция повышает общую надежность сети и обеспечивает дополнительную защиту волокна. Кроме того, она помогает предотвратить повреждения от строительных работ, грызунов и веса других кабелей.

Водонепроницаемый пигтейл : Водонепроницаемый волоконный пигтейл имеет бронированную внешнюю оболочку из полиэтилена (ПЭ) и усиленный водонепроницаемый блок из нержавеющей стали. Этот тип пигтейла хорошо подходит для сложных условий эксплуатации, включая военные объекты, кабельные сети и вышки связи. Водонепроницаемый кабель-пигтейл идеально подходит для наружных соединений благодаря своей исключительной прочности, прочности на разрыв и надежной работе.

По количеству волокон

Существует несколько вариантов количества жил в оптоволоконных пигтейлах, включая 1, 2, 4, 6, 8, 12, 24 и 48. Количество волокон определяет конструкцию пигтейла:

Одно волокно и один контакт на одном конце образуют симплексный волоконно-оптический пигтейл.

Дуплексный оптоволоконный пигтейл: Этот тип пигтейла имеет два волокна и два контакта на одном конце. Каждое волокно обычно обозначается буквой «A» или «B», или же полярность указывается цветом защитных колпачков разъема.

Аналогичным образом, пигтейлы с 4, 6, 8, 12, 24, 48 и даже более чем 48 волокнами обладают уникальными характеристиками, отвечающими требованиям различных систем и областей применения.

Оптические пигтейлы бывают либо с разъемами типа «папа», которые вставляются непосредственно в оптические трансиверы для передачи сигналов, либо с разъемами типа «мама», которые используются в патч-панелях для простых соединений.

Сращивание оптоволоконных пигтейлов: быстрая и простая заделка оптоволокна.

По сравнению с кабелями, подключаемыми на месте, оптоволоконный пигтейл обеспечивает превосходные характеристики, поскольку его соединительный конец крепится на заводе, что гарантирует более высокую точность. Для соединения этого пигтейла с оптическими волокнами можно использовать методы сварки плавлением или механической сварки. Сварка плавлением значительно экономит время и деньги при подключении на месте, обеспечивая быструю установку, которая занимает всего минуту или меньше при использовании сварочного аппарата для оптоволокна.

Передача света между волокнами облегчается механической сваркой оптоволоконных пигтейлов, которая точно выравнивает пигтейл и оптоволоконный патч-кабель для создания временного или постоянного соединения. Предпочтительно приобретать немного более длинный оптоволоконный пигтейл, чем требуется, чтобы компенсировать возможные ошибки сварки и обеспечить больший запас длины для регулировки. Кроме того, операция сварки упрощается за счет выбора оптоволоконных пигтейлов надежного качества.

Основная функция оптоволоконного пигтейла — соединение волокон для подключения их к оборудованию или коммутационным панелям. Они представляют собой надежный и удобный вариант для упрощения оконцовки волокон, значительно экономя время и трудозатраты при монтаже.
