Как подключить кабели CAT5e и CAT6

В предыдущих статьях блога мы подробно рассматривали различные типы сетевых инфраструктур, необходимость использования кабеля UTP (неэкранированная витая пара), правила обращения с ним и его монтажа, а также то, как UTP, как симметричный кабель, подавляет радиочастотные и электромагнитные помехи. В этой статье мы обсудим терминирование кабеля UTP на головном узле, а также подключение разъёмов и розеток на границе сети.



Если вы помните, в прошлой записи в блоге мы обсуждали, откуда берутся стандарты, регулирующие и контролирующие внедрение сетевых Ethernet-кабелей и всех подключенных к ним устройств. Если помните, это Ассоциация электроники/Ассоциация телекоммуникационной промышленности, также известная по аббревиатуре EIA/TIA. Сам стандарт, в значительной степени регулирующий подключение устройств, называется «Стандарт телекоммуникаций для коммерческих зданий».



Два основных типа кабеля UTP, обычно используемых в компьютерных сетях, — это кабели CAT5e (категория 5e) и CAT6, оба из которых являются симметричными. Они поддерживают скорости передачи данных от 10/100 Мбит/с до 1 Гбит/с и 10 Гбит/с соответственно.



Если вы ищете кабель для систем безопасности, таких как контроль доступа и видеонаблюдение, обычно подойдёт кабель CAT5e. Однако, если вы планируете использовать его для передачи видео в разрешении 4K и 8K, возможно, лучше выбрать CAT6, особенно если вы хотите обеспечить перспективность своей системы. Кроме того, важно помнить, что разъёмы, штекеры, коммутационные панели и другие подключенные устройства должны соответствовать характеристикам используемого кабеля.





Независимо от категории CAT5e или CAT6, вам придётся иметь дело с четырьмя парами проводников (см. иллюстрацию). Это:





Пара 1: Бело-синий/синий



Пара 2: Бело-оранжевый/оранжевый



Пара 3: Бело-зеленый/зеленый



Пара 4: Бело-коричневый/коричневый



Эти четыре пары кабелей, будь то CAT5e или CAT6, подключаются к вилкам и розеткам в соответствии с двумя стандартами подключения, известными как T568A и T568B. Последний также называется стандартом AT&T.



Основное различие между ними заключается в том, как подключены позиции 1, 2, 3 и 6 (см. рисунок) относительно пар 2 и 3. При использовании стандарта T568A пара 2 подключается к позициям 3 и 6, а пара 3 — к позициям 1 и 2. При использовании конфигурации AT&T пара 2 подключается к позициям 1 и 2, а пара 3 использует позиции 3 и 6.





Имеет ли значение, какой стандарт вы используете? Не совсем, но, как только вы начнёте использовать определённую конфигурацию разъёмов в проекте, вам необходимо будет использовать её на протяжении всего проекта. При этом, если вы добавляете что-то к существующей установке, необходимо проверить существующие соединения, чтобы определить, какую конфигурацию использовал установщик. В большинстве случаев вы будете использовать T568A, поскольку его использует больше специалистов, чем T568B, даже специалисты AT&T.



При подключении в любой конфигурации не забывайте избегать чрезмерного раскручивания каждой пары проводов. Это негативно скажется на общей производительности кабеля. Сохраняйте целостность скрутки как можно ближе к вилке, розетке, коммутационной панели и т. д., чтобы сохранить производительность CAT5e или CAT6.

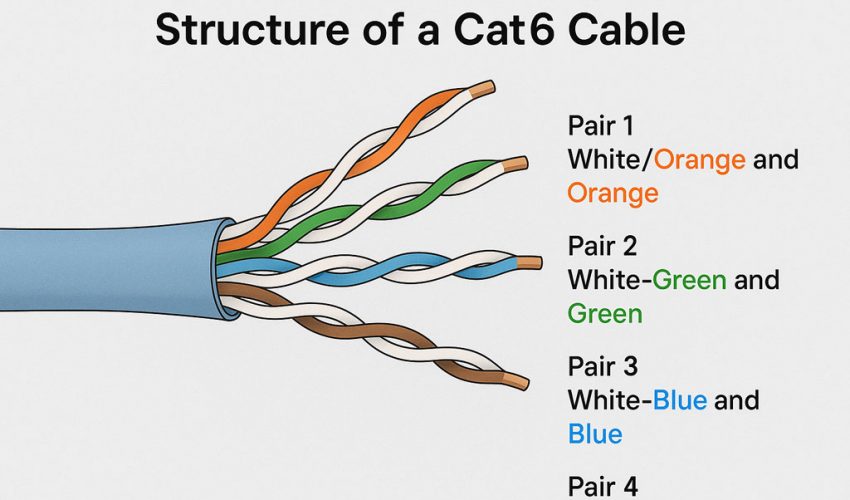

В кабеле UTP (неэкранированная витая пара) категории 5e или 6 используются четыре витые пары проводников. Хотя существуют и другие стандарты цветовой кодировки, эта конфигурация является наиболее распространённой.



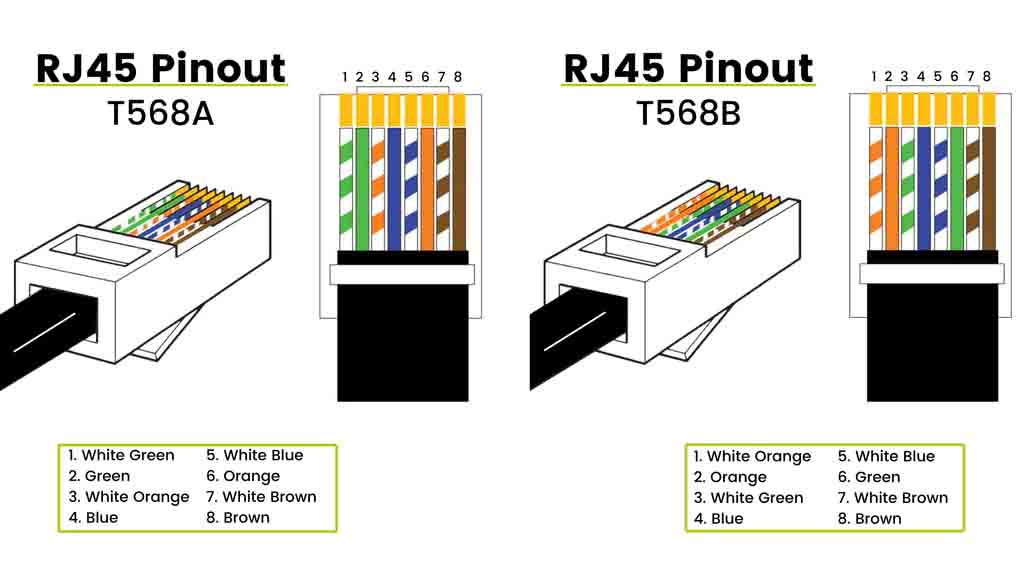

Существует два способа подключения кабелей категорий 5e и 6 к вилкам, гнездам, коммутационным панелям и другим устройствам. Наиболее распространённой сегодня является конфигурация T568A.
