Понимание кабельного телевидения

CATV, которое изначально называлось «общественным антенным телевидением», сейчас чаще называют «кабельным телевидением». С начала 1990-х годов CATV приобрело новые масштабы. Помимо того, что оно позволяет смотреть телепрограммы миллионам людей по всему миру, подключенных к общественной антенне, CATV становится всё более популярным способом взаимодействия со Всемирной паутиной и другими новыми видами мультимедийных информационных и развлекательных сервисов.

Чтобы полностью удовлетворить потребность в пропускной способности и обеспечить высокоскоростную передачу большого количества каналов по оптоволокну, система кабельного телевидения постоянно оптимизируется. В ней постепенно внедряются новые сетевые технологии, включая гибридную волоконно-оптическую коаксиальную систему (HFC).

Рисунок 1. Типичная система кабельного телевидения

Что такое гибридная волоконно-коаксиальная система (HFC)

Гибридная волоконно-коаксиальная система (HFC), включающая в себя как оптоволоконные, так и медные коаксиальные компоненты передачи данных, представляет собой способ передачи видео, голосовой телефонии, данных и других интерактивных услуг по коаксиальным и оптоволоконным кабелям. Гибридная волоконно-коаксиальная система (HFC) быстро становится основным средством передачи данных для интерактивного широкополосного доступа к всемирной паутине, кабельному телевидению и другим мультимедийным приложениям. (Рис. 2.)

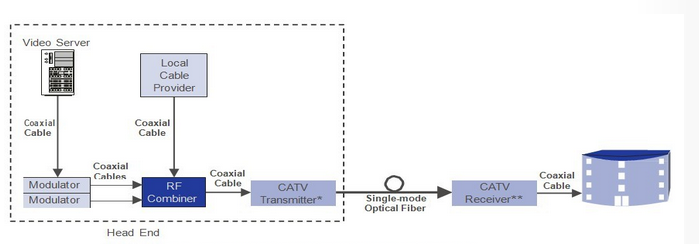

основные элементы ГФУ
Рисунок 2. Основные элементы системы HFC

Система HFC, являющаяся передовой системой передачи кабельного телевидения, использует оптоволоконный кабель для головной станции и распределительной системы, а также коаксиальный кабель для подключения абонентов. HFC также называют вторым поколением систем кабельного телевидения. Она предлагает высокоскоростные магистральные линии передачи данных (оптоволоконная часть) для соединения видеооборудования и оборудования передачи данных конечных пользователей. Кроме того, система HFC обеспечивает высокую производительность при низкой стоимости, поскольку может быть спроектирована с учетом асимметричных требований к пропускной способности большинства систем широкополосного распределения.

Преимущества ГФУ

Повышает общую надежность за счет устранения длинных каскадов усилителей
Улучшает качество сигнала на конце линии по той же причине
Позволяет оператору передавать «целевые» услуги на меньшие территории
Позволяет небольшим группам абонентов получать доступ ко всей полосе пропускания восходящего канала (от 5 до 65 МГц)
Снижает накопление собственных (тепловых) и внешних (RFI) шумов в восходящем потоке

Сетевое приложение CATV/HFC

По мере развития технологии сетей CATV/HFC, CATV/HFC находит всё более широкое применение в передаче данных. Ниже представлены примеры применения сетей CATV/HFC, на которых наглядно представлены схемы (рис. 3–5).

небольшие частные сети кабельного телевидения
Рисунок 3. Небольшие частные сети CATV/HFC

Рисунок 4. Частная сеть малого и среднего размера

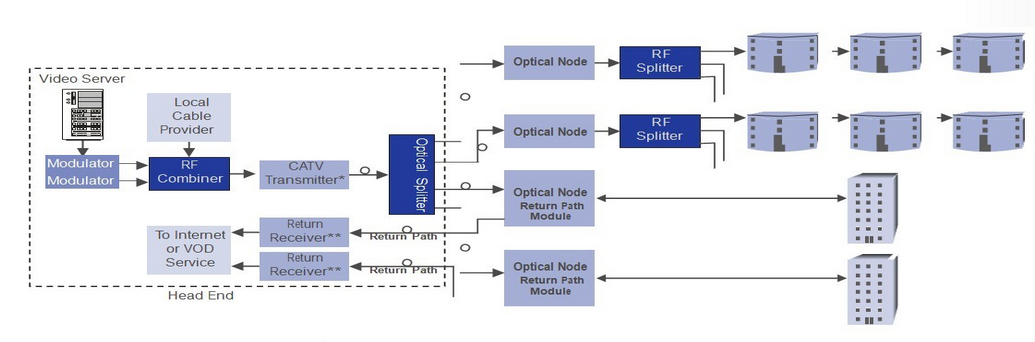

крупномасштабные кампусные и муниципальные сети

Рисунок 5. Крупномасштабные кампусные и муниципальные сети

Оптическое оборудование для передачи кабельного телевидения Fiber-Mart

Оборудование оптической передачи CATV компании Fiber-Mart, включающее в себя высококачественные оптические передатчики CATV , оптические приемники, усилители, разветвители, коаксиальный кабель, измерительные приборы и т. д., соответствует международным стандартам надежности и стабильности, что гарантирует высокое качество и надежность сети HFC для цифрового и аналогового кабельного телевидения, обеспечивая высококачественный сигнал до конечной точки, и может быть настроено для удовлетворения любых сетевых требований.

**Хит продаж: оптические передатчики.
Оптические передатчики Fiber-Mart — это специальное оптическое передающее оборудование для широкополосных сетей HFC. Они используют прямое оптическое натяжение, обладают низким уровнем входного радиочастотного сигнала, отличной герметичностью и способностью к быстрому нагреву, что позволяет работать в любых условиях. Они способны передавать аналоговый и цифровой телевизионный сигнал, а также интернет-данные на частоте 860 МГц.

Преимущества оптических передатчиков Fiber-Mart:

Схема предварительного искажения придает изделию превосходный нелинейный показатель, обеспечивает передачу данных по оптоволоконной сети на большие расстояния и обеспечивает покрытие для пользователей.
Микропроцессорная схема и частотно-регулируемый привод для управления и отображения рабочего состояния и параметров оптического передатчика.
Идеальная схема управления и защиты лазера, обеспечивающая стабильную и надежную работу
