Описание волоконно-оптических кабелей MTP/MPO: типы, полярность и применение в центрах обработки данных.

Традиционные двухволоконные патч-кабели, такие как кабели LC, больше не справляются с растущим спросом, поскольку центры обработки данных обрабатывают все большее количество пропускных способностей и сетевых соединений. Для решения этой проблемы на рынок вышли оптоволоконные кабели MTP/MPO, которые являются жизнеспособной альтернативой для высокоплотной кабельной сети 40G/100G/400G в центрах обработки данных. Эти кабели позволяют разместить больше волокон в одном многожильном разъеме MTP/MPO. В этой статье будут рассмотрены различные типы кабелей MTP/MPO, включая кабель MTP 16, и их применение.

Кабель MTP/MPO

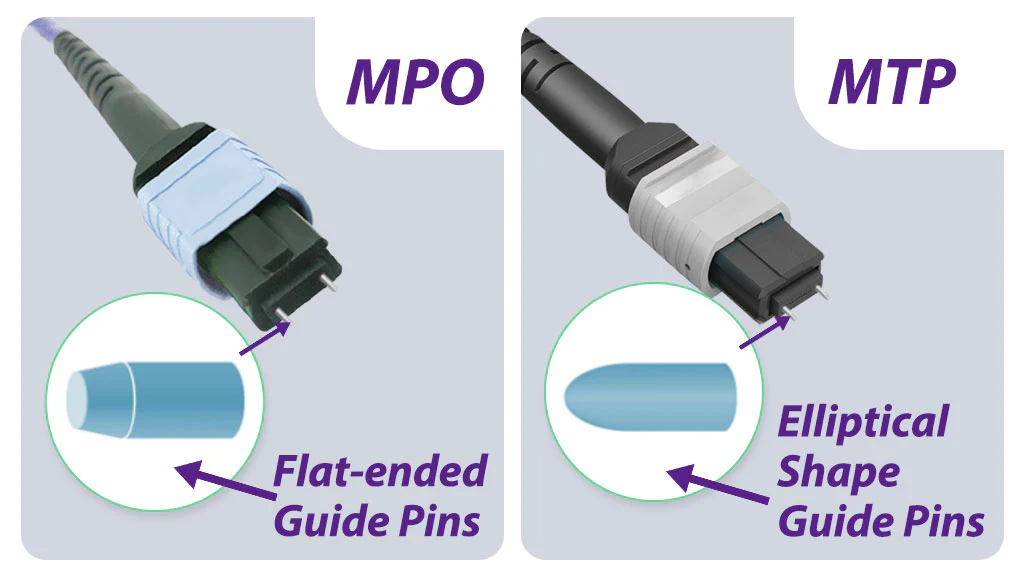

Первое поколение многожильных оптоволоконных разъемов с зажимным креплением называется MPO (Multi-Fiber Push-on). MTP, улучшенный вариант MPO с превосходными механическими и оптическими характеристиками, является зарегистрированной торговой маркой компании Conec Ltd. в США. Они полностью совместимы и взаимозаменяемы, а также имеют схожий внешний вид. Три разновидности кабелей MTP/MPO включают в себя магистральный кабель MTP/MPO, кабель-жгут MTP/MPO и переходной кабель MTP/MPO.

Волоконно-оптический кабель MTP/MPO состоит из оптоволокна и  разъемов  MTP/MPO. Существует два типа разъемов MTP/MPO: штырьковые (с контактами) и гнездовые (без контактов). Помимо экономии места на платах и ​​в стойке, разъемы MTP/MPO значительно повышают плотность кабеля и идеально подходят как для существующих кабелей 40g/100g, так и для будущих повышений скорости сети.

Пять гигабайт кабелей типа MTP/MPO

Пять основных характеристик — функциональность, полярность, количество волокон, режим волокна и класс оболочки — определяют разновидности кабелей MTP/MPO. Для различных условий применения и потребностей доступен широкий ассортимент кабелей MTP/MPO.

Цель

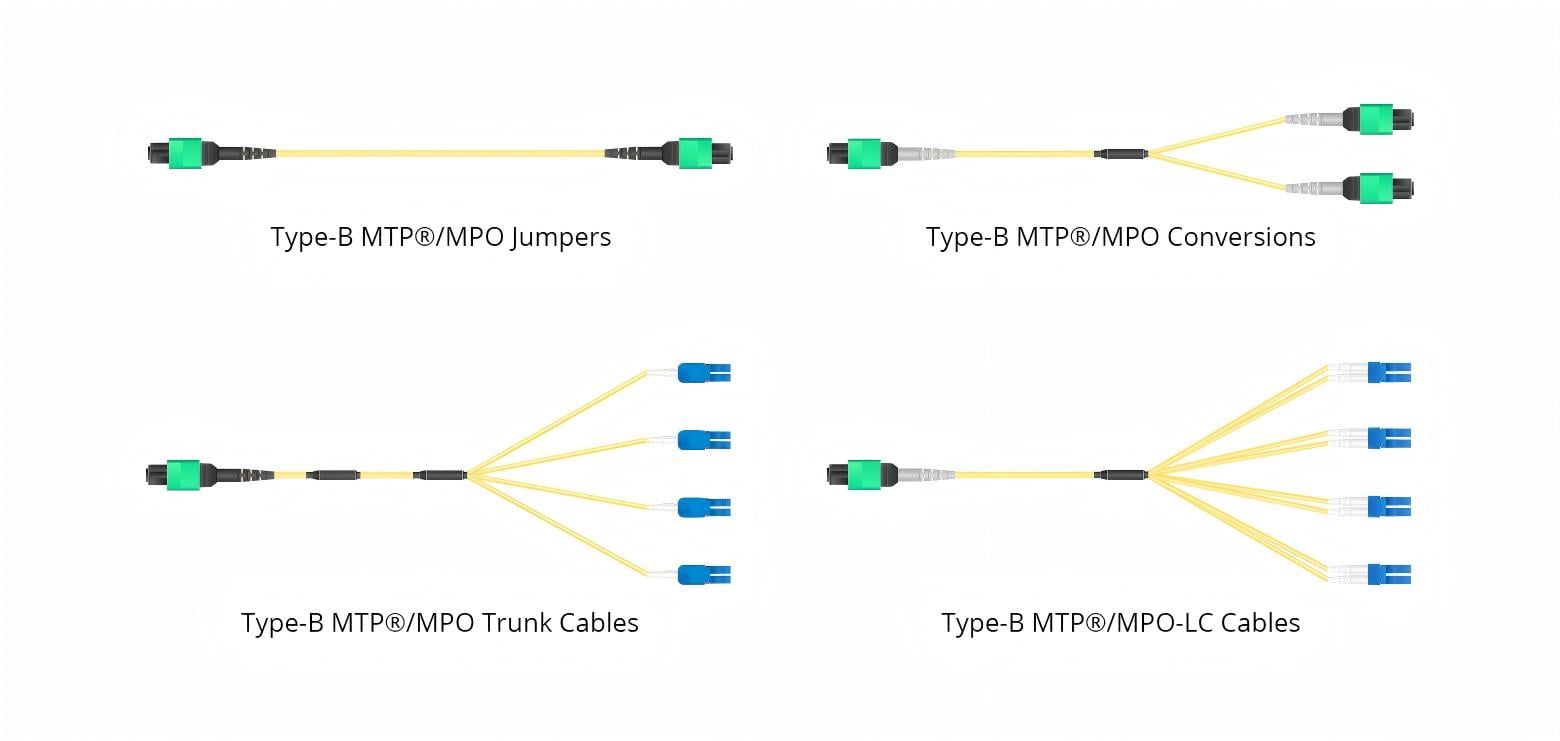

Для кабельных сетей высокой плотности идеально подходят три типа кабелей MTP/MPO — магистральный кабель, ответвительный кабель MTP/MPO и кабель-переходник MTP/MPO, поскольку они обеспечивают большую пропускную способность и гибкость сети.

Магистральный кабель MTP/MPO

Магистральные кабели MTP/MPO выпускаются с 8–144 жилами и на обоих концах оснащены разъемами MTP/MPO (штекер или гнездо). Эти многоволоконные магистральные кабели MTP/MPO, как правило, идеально подходят для построения структурированных кабельных систем, таких как магистральные и горизонтальные межсоединения, например, прямые соединения 40G-40G и 100G-100G.

Разветвительные кабели для MTP/MPO

Разветвительные кабели MTP/MPO , иногда называемые жгутами или кабелями с разветвлением, имеют на одном конце дуплексный разъем LC/FC/SC/ST с 4/6/8/12 проводниками и на другом — гнездовой/штекерный разъем MTP/MPO. Примерами таких кабелей являются жгуты из 8 проводников MTP/MPO и 4 проводников LC, а также жгуты из 12 проводников MTP/MPO и 6 проводников LC. Эти разветвительные кабели часто лучше всего подходят для магистральных кабельных сетей высокой плотности, соединяющих магистральные компоненты с системами стоек, или для прямых соединений на коротких расстояниях 10G–40G и 25G–100G.

Кабели для преобразования MTP/MPO

Кабели-переходники MTP/MPO отличаются количеством и типом используемых волокон, но имеют ту же архитектуру разветвления, что и ответвительные кабели MTP/MPO. Разъемы MTP/MPO предусмотрены на обоих концах.

В частности, наиболее часто используемыми кабелями для преобразования MTP/MPO являются кабели с 24 волокнами в 2×12 волокон, с 24 волокнами в 3×8 волокон и с 2×12 волокон в 3×8 волокон. Они особенно хорошо работают с соединениями 10G-40G, 40G-40G, 40G-100G и 40G-120G, что позволяет сократить потери волокна и значительно повысить гибкость кабельных систем MTP/MPO.

Через полярность

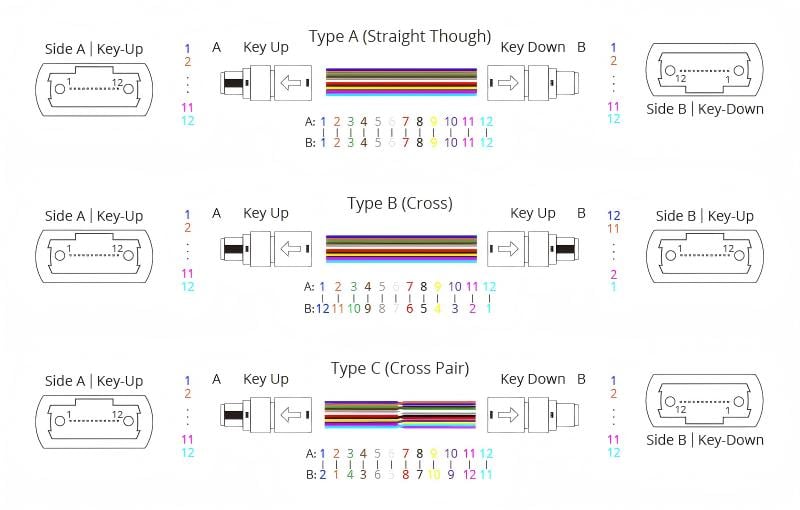

Разница между оптическим передатчиком и приемником на каждом конце волоконно-оптического кабеля обозначается типом кабеля MTP/MPO по полярности. В системах кабельной разводки MTP/MPO высокой плотности необходимо учитывать полярность из-за уникальной архитектуры разъемов MTP/MPO.

Стандарт TIA 568 определяет три типа соединений — тип A, тип B и тип C — для обеспечения правильной полярности оптического тракта. Конструкция кабелей для этих трех типов разъемов MTP/MPO различается.

По количеству волокон

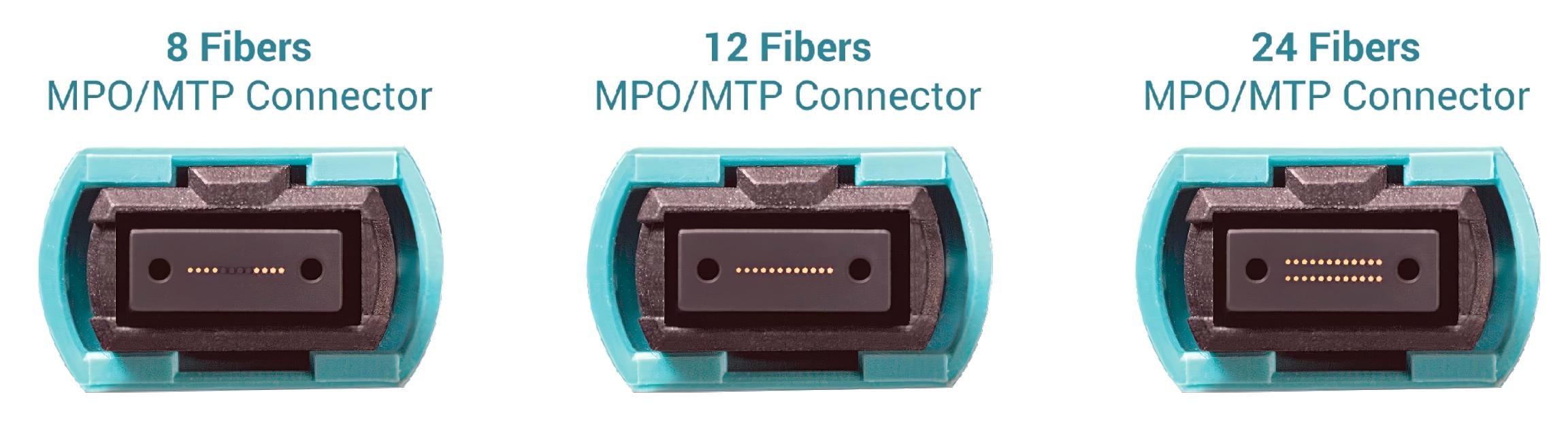

Кабели MTP/MPO выпускаются с тремя различными количествами жил: 8, 12 и 24, которые обычно используются для 40G и 100G. В гипермасштабных центрах обработки данных новейшие 16-жильные оптоволоконные кабели предназначены для передачи данных на короткие расстояния со скоростью 400G.

8-жильная кабельная система MTP/MPO экономичнее 12-жильного кабеля, поскольку позволяет передавать данные с той же скоростью, имея при этом меньшую стоимость и меньшие потери на входе.

Первым и наиболее популярным решением для соединений 10G-40G и 40G-100G стал 12-жильный кабель MTP/MPO. Низкая загрузка оптоволокна возникает, когда четыре волокна остаются неиспользованными в трансиверах 40G QSFP+ или 100G QSFP28.

Для обеспечения связи между трансиверами CFP в сети 100GBASE-SR10 обычно используются 24-жильные кабели MTP/MPO.

16-ячеечные кабели MTP/MPO объединяют несколько 8-ячеечных параллельных трансиверов и напрямую подключаются к недавно разработанным 16-ячеечным параллельным волоконно-оптическим линиям связи, таким как 400G QSFP-DD и OSFP, используя те же внешние размеры, что и обычные 12-ячеечные механически переносимые вставки MT.

Через оптоволоконный режим

Согласно Fiber Mode, многомодовые кабели OM3/OM4 и одномодовые кабели OS2 являются примерами кабелей MTP/MPO. Многомодовые кабели OM3/OM4 MTP/MPO, обеспечивающие максимальную дальность передачи 100 или 150 метров при скорости 40 Гбит/с, подходят для передачи на короткие расстояния. Для передачи на большие расстояния, например, в пассивных оптических сетях (PON) и городских сетях (MAN), подходят одномодовые кабели OS2 MTP/MPO. OS2 имеет большую пропускную способность, чем OM3/OM4, благодаря меньшей модовой дисперсии.

По оценке Jacket

Оболочки кабелей MTP/MPO  подразделяются на LSZH (низкодозирующие, безгалогенные), OFNP (оптоволоконные непроводящие, для прокладки в вентиляционных каналах), CMP (коммуникационные многоцелевые кабели, для прокладки в вентиляционных каналах) и т. д. в зависимости от различных стандартов пожарной безопасности.

Поскольку кабели LSZH MTP/MPO не содержат галогенированных соединений, которые токсичны и вызывают коррозию при горении, они лучше защищают людей и оборудование во время пожаров и подходят для использования в закрытых помещениях.

Кабели OFNP MTP/MPO, предназначенные для прокладки в воздуховодах, вентиляционных каналах и других местах, обеспечивающих циркуляцию воздуха в здании, обладают наивысшим классом огнестойкости и не содержат электропроводящих компонентов.

Кабели CMP MTP/MPO, подходящие для вентиляционных каналов, где осуществляется циркуляция воздуха для систем отопления и кондиционирования, могут ограничивать распространение пламени и скорость дымоудаления во время пожара. Для решения этой проблемы на рынок вышли оптоволоконные кабели MTP/MPO, являющиеся жизнеспособной альтернативой для кабельных сетей высокой плотности 40G/100G/400G в центрах обработки данных.

Благодаря характеристикам, отличающим различные типы кабелей MTP/MPO, включая кабель MTP 16, выбор оптимального варианта сетевого подключения, отвечающего определенным требованиям, становится проще. Поскольку кабели MTP/MPO могут вмещать несколько волокон в одном интерфейсе, что значительно увеличивает пропускную способность сети, экономит место и упрощает прокладку кабелей, они пользуются популярностью для кабельных сетей высокой плотности в центрах обработки данных. Существует три разновидности кабелей MTP/MPO: магистральный кабель MTP/MPO, кабельный жгут MTP/MPO и кабель-переходник MTP/MPO.
