Оптический циркулятор

В стремительно развивающемся мире оптических технологий связи и датчиков оптический циркулятор занимает центральное место в качестве пассивного компонента, обеспечивающего эффективное и надежное управление сигналами, лежащее в основе множества современных приложений. В отличие от обратных оптических устройств, которые одинаково обрабатывают распространение света во всех направлениях, оптический циркулятор использует необратные свойства для направления оптических сигналов по однонаправленному пути между несколькими портами (обычно 3 или 4) с исключительной точностью. Эта уникальная функция не только оптимизирует передачу сигнала, но и решает критически важные задачи двунаправленной связи, делая оптический циркулятор незаменимым в современных высокоскоростных оптических сетях с высокой пропускной способностью.

Что такое оптический циркулятор? Основные принципы и конструкция

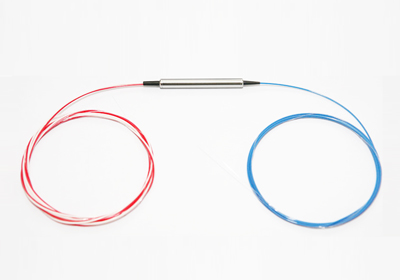

По своей сути оптический циркулятор — это пассивный оптический компонент , предназначенный для последовательной передачи световых сигналов от одного порта к другому, блокируя обратную передачу. Например, в стандартном трёхпортовом оптическом циркуляторе сигнал, поступающий в порт 1, будет выходить исключительно через порт 2, сигнал, поступающий в порт 2, будет выходить через порт 3, а сигнал, поступающий в порт 3, будет выходить через порт 1, создавая однонаправленный путь «циркуляции». Такое необратное поведение достигается благодаря использованию современных оптических материалов (например, вращателей Фарадея, которые вращают поляризацию света в фиксированном направлении независимо от направления распространения) и прецизионно юстированных оптических элементов, что обеспечивает минимальные помехи сигнала и максимальный контроль.

Компания Fibermart, ведущий поставщик оптических компонентов, предлагает два основных типа оптических циркуляторов для удовлетворения различных потребностей отрасли:

Нечувствительный к поляризации оптический циркулятор (PI): разработанный для работы независимо от состояния поляризации входного света, этот тип идеально подходит для универсальных применений, в которых поляризация сигнала может изменяться, например, в сетях дальней связи.

Оптический циркулятор с сохранением поляризации (PM): сохраняет поляризацию входящего света при его циркуляции между портами, что делает его критически важным для высокоточных систем, таких как волоконно-оптические датчики и когерентные линии связи, где стабильность поляризации напрямую влияет на производительность.

Оба типа доступны в конфигурациях с 3 портами (1x2) и 4 портами (2x2), при этом конструкции Fibermart подчеркивают высокую изоляцию (≥40 дБ на центральной длине волны и 23 °C), низкие вносимые потери (≤1,0 дБ для моделей Grade P) и превосходную устойчивость к внешним воздействиям, что обеспечивает стабильную работу даже в суровых условиях эксплуатации (рабочая температура: от -10 °C до +70 °C; температура хранения: от -40 °C до +85 °C).

Ключевые показатели производительности: что определяет высококачественный оптический циркулятор?

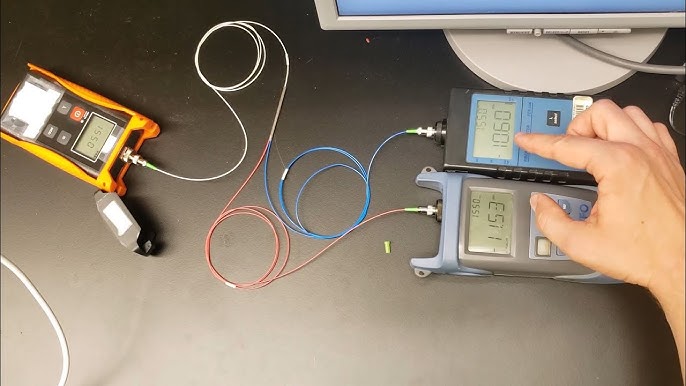

Чтобы в полной мере оценить ценность оптического циркулятора, важно понимать показатели производительности, которые отличают высококачественные модели от обычных. Эти параметры напрямую влияют на то, насколько хорошо компонент интегрируется в оптические системы и обеспечивает надёжную передачу сигнала:

Изоляция: измеряет способность компонента блокировать нежелательные обратные сигналы. Высокий уровень изоляции (≥35 дБ во всех диапазонах длин волн, температур и состояний поляризации для моделей Fibermart) предотвращает перекрёстные помехи сигналов — распространённую проблему, которая ухудшает качество связи.

Вносимые потери: величина потерь мощности сигнала при прохождении света через оптический циркулятор. Низкие вносимые потери (≤1,3 дБ для моделей класса A) гарантируют, что большая часть сигнала достигнет цели, снижая необходимость в дополнительном усилении.

Потери, зависящие от поляризации (PDL): для моделей PI PDL (≤0,15 дБ) количественно определяет, насколько сильно потери сигнала зависят от поляризации. Низкий PDL обеспечивает стабильную производительность во всех состояниях поляризации.

Возвратные потери: показывают, сколько света отражается обратно к входному порту (≥50 дБ для продукции Fibermart), что сводит к минимуму помехи от отраженных сигналов.

Допустимая мощность: максимальная оптическая мощность, которую может выдержать оптический циркулятор (до 300 мВт для стандартных моделей, с возможностью установки дополнительных опций до 5 Вт). Это критически важно для приложений, требующих высокой мощности, таких как лазерное зондирование.

В совокупности эти показатели гарантируют эффективную, надежную и бесперебойную работу оптического циркулятора в составе сложных оптических систем — будь то для связи, обнаружения или промышленного применения.

Применение оптического циркулятора: питание современных технологий

Универсальность оптического циркулятора делает его краеугольным камнем множества передовых технологий. Его способность обеспечивать двунаправленную передачу по одному волокну, изолировать сигналы и распределять световые потоки точно отвечает потребностям различных отраслей:

Оптические сети связи

В сетях с мультиплексированием по длине волны (WDM), где по одному волокну передаются несколько оптических сигналов (каждый на своей длине волны), оптический циркулятор незаменим для двунаправленной связи. Он позволяет одновременно передавать и принимать данные по одному и тому же волокну, удваивая пропускную способность без необходимости в дополнительной инфраструктуре. Например, в оптических мультиплексорах ввода-вывода (OADM) оптический циркулятор направляет сигналы определённых длин волн для «выпадения» (извлечения) или «добавления» (вставки) данных, обеспечивая при этом бесперебойную передачу данных на других длинах волн. Он также играет ключевую роль в модулях компенсации дисперсии (DCM), где он перенаправляет сигналы через компенсирующее дисперсию волокно для коррекции искажений сигнала в линиях дальней связи.

Волоконно-оптические датчики

Волоконно-оптические датчики используют точное обнаружение светового сигнала для измерения таких физических параметров, как температура, давление и деформация. Оптический циркулятор повышает производительность датчика, изолируя переданный (зондовый) сигнал от отраженного (измерительного) сигнала. В оптических рефлектометрах (OTDR), используемых для обнаружения неисправностей в оптоволоконных кабелях, оптический циркулятор направляет лазерный импульс OTDR в волокно и возвращает отраженный импульс обратно к детектору, обеспечивая точную локализацию неисправности без помех.

Другие критически важные приложения

Помимо связи и обнаружения, оптический циркулятор поддерживает:

Двунаправленная накачка: в оптических усилителях (например, усилителях на основе волокон, легированных эрбием, EDFA) она позволяет лазерам накачки подавать мощность в волокно с обоих концов, что повышает мощность сигнала на больших расстояниях.

Встроенная компенсация хроматической дисперсии: путем направления сигналов через компенсационные компоненты корректируются задержки сигналов, зависящие от длины волны, что обеспечивает высокоскоростную передачу данных (например, 100 Гбит/с+) без искажений.

Выбор подходящего оптического циркулятора: рекомендации для промышленных пользователей

Выбор оптимального оптического циркулятора требует согласования характеристик компонента с уникальными потребностями приложения. Fibermart, благодаря обширной линейке продукции и возможностям настройки, предлагает рекомендации, помогающие пользователям принимать обоснованные решения:

Конфигурация портов: модели с 3 портами идеально подходят для простых двунаправленных соединений (например, связь «точка-точка»), тогда как модели с 4 портами подходят для сложных систем, требующих нескольких маршрутов сигнала (например, многоволновые OADM).

Требование к поляризации: модели PI экономически эффективны для общих приложений, в то время как модели PM необходимы для систем, чувствительных к поляризации (например, когерентная оптическая связь, интерферометрические датчики).

Диапазон длин волн: Оптические циркуляторы Fibermart охватывают основные длины волн: 1310 нм и 1550 нм (±30 нм) для стандартной связи и диапазоны S+C+L (1460–1625 нм) для широкополосных сетей WDM.

Индивидуальная настройка: для особых нужд (например, высокая мощность до 5 Вт, уникальные размеры корпуса) компания Fibermart предлагает индивидуальные решения по оптическим циркуляторам, соответствующие конкретным промышленным требованиям.

Благодаря ценам от 115 долл. США (для стандартных 3-портовых моделей PI на 1310/1550 нм) до 1245 долл. США (для мощных моделей PM мощностью 5 Вт) Fibermart обеспечивает баланс между производительностью и доступностью, гарантируя пользователям получение подходящего оптического циркулятора без ущерба для качества.

По мере дальнейшего развития оптических технологий, требующих более высокой пропускной способности, более высоких скоростей и более точного измерения, оптический циркулятор будет оставаться критически важным инструментом. Его необратимый принцип действия в сочетании с постоянными улучшениями в области миниатюризации, управления мощностью и экономической эффективности позволяет использовать его для приложений следующего поколения: от сетей связи 6G до сверхчувствительных датчиков окружающей среды.

Краткое содержание

Для инженеров, системных интеграторов и компаний, стремящихся оптимизировать свои оптические системы, оптический циркулятор — это не просто компонент, а основополагающая технология, обеспечивающая эффективность, надежность и инновации. Благодаря таким надежным поставщикам, как Fibermart, предлагающим широкий спектр моделей и вариантов настройки, использование возможностей оптического циркулятора стало как никогда простым, что способствует новому витку прорывов в оптических технологиях.
