Принцип работы кабеля MPO Loopback: как он замыкает сигнальный контур?

В области оптоволоконной связи кольцевой кабель MPO является важнейшим инструментом. Он используется не только для тестирования и диагностики оборудования, но и играет решающую роль в обеспечении стабильной работы оптических сетей. Как эффективное и точное испытательное устройство кольцевой кабель MPO помогает техническим специалистам проверять производительность оптоволоконного оборудования и быстро выявлять проблемы. Но как он работает? Как он позволяет оптическому сигналу закольцовываться? Fibermart пошагово разбирает принцип его работы, предоставляя четкое понимание этого важного инструмента.

Что такое кольцевой кабель MPO?

1.Значение МПО

MPO означает «Multi-Fiber Push On», оптоволоконный коннектор высокой плотности. Обычно он поддерживает 8, 12, 24 или более волокон, что делает его широко используемым в центрах обработки данных, высокоскоростных сетях и системах оптоволоконной связи.

2. Назначение петлевого кабеля

Кабель обратной связи предназначен для «закольцовывания» оптических сигналов, соединяя порты передатчика (TX) и приемника (RX) устройства. Это позволяет устройству самостоятельно проверять свою способность эффективно передавать и принимать сигналы.

Как работает кольцевой кабель MPO?

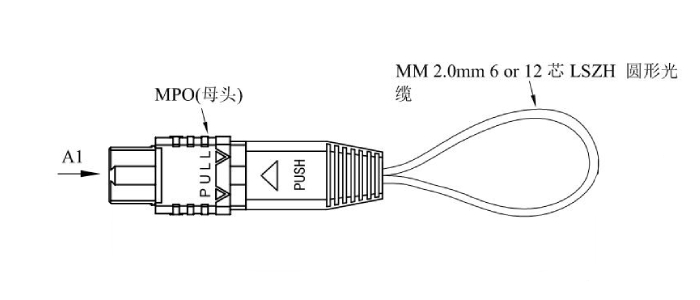

Основной принцип работы кабеля MPO-петли заключается в создании физической оптической петли, которая позволяет сигналу возвращаться к устройству, обеспечивая комплексное тестирование передачи сигнала, приема и общей производительности.

1. Передача оптического сигнала

Во время тестирования оптоволоконное устройство излучает оптический сигнал через порт передатчика (TX). Эти сигналы генерируются лазерами или светодиодами, обычно на длинах волн 850 нм, 1310 нм или 1550 нм, в зависимости от устройства и применения.

2. Ввод кабеля обратной связи MPO

Оптический сигнал поступает в кабель MPO loopback через порт передатчика. Внутри кабеля сигнал направляется в оптоволоконные каналы разъема MPO. В некоторых установках специалисты могут использовать кабель MPO-12 - LC для адаптации различных интерфейсов подключения во время тестирования.

3. Обратная петля сигнала

На другом конце кабеля обратной связи оптический сигнал делает «разворот» и начинает свой путь обратно. Кабель использует принцип полного внутреннего отражения внутри волокна, чтобы гарантировать, что сигнал возвращается эффективно и без потерь.

4. Прием оптического сигнала

Возвращаемый сигнал принимается портом RX устройства. Устройство анализирует силу сигнала, затухание и частоту ошибок, чтобы определить, правильно ли работают функции TX и RX.

Выполнив этот цикл, технические специалисты могут быстро проверить работоспособность портов устройства и определить, требуется ли дальнейшее обслуживание или замена компонентов.

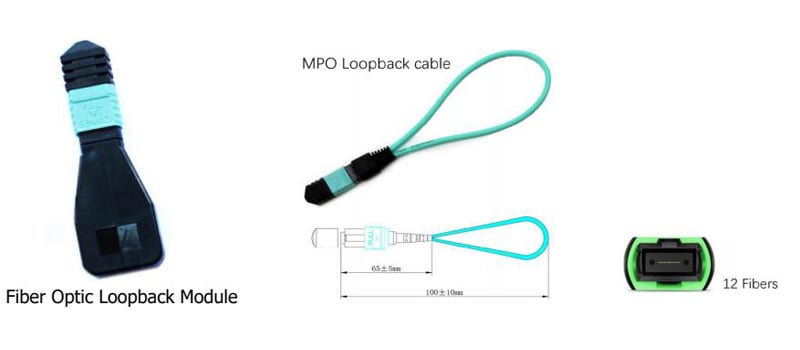

Технические характеристики кабеля MPO Loopback

1.Эффективная передача оптического сигнала

Кабели MPO loopback используют оптоволоконные материалы с низкими потерями для обеспечения стабильности сигнала во время передачи. Эти кабели разработаны для высокой пропускной способности и низкого затухания, что соответствует требованиям современных высокоскоростных сетей.

2.Многоканальная конструкция волоконно-оптического шлейфа

MPO loopback-кабель может обрабатывать несколько волоконных каналов одновременно. Например, 12-волоконный MPO loopback-кабель может тестировать 12 каналов за один раз, что значительно повышает эффективность тестирования.

3.Полярность и сопряжение

Кабели MPO loopback требуют правильных конфигураций полярности, таких как Type A (прямой), Type B (перекрестный) или Type C (перевернутая пара). Правильная полярность гарантирует, что оптический сигнал следует по правильному пути в петле.

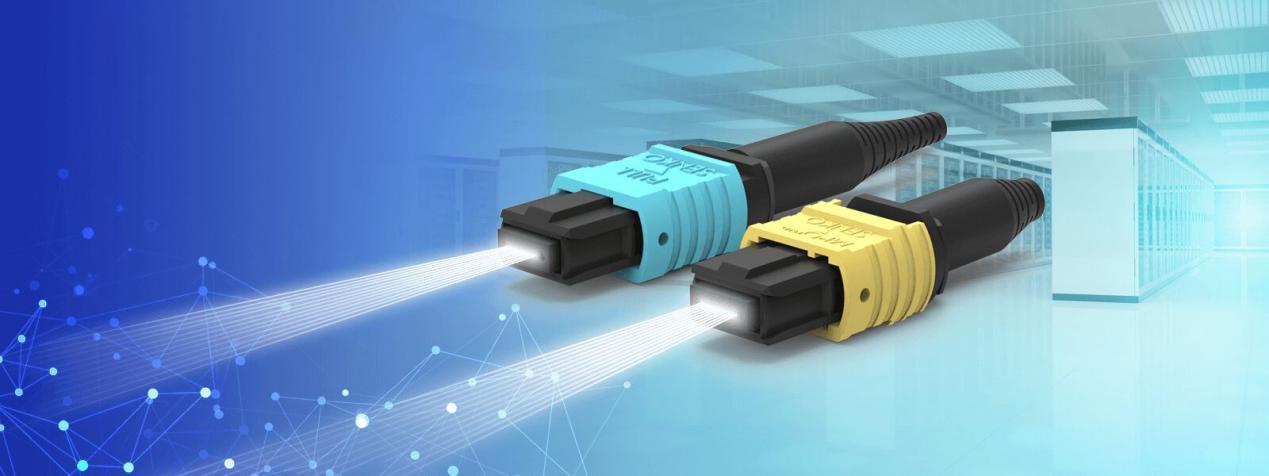

Реальные применения кабеля MPO Loopback

1. Тестирование оптоволоконного оборудования

MPO loopback-кабель широко используется для тестирования производительности оптоволоконного оборудования. В центрах обработки данных он необходим для проверки функциональности оптических трансиверов и портов коммутаторов.

2. Диагностика оптоволоконных линий связи

Если в оптоволоконной линии возникают затухание или проблемы с передачей сигнала, технические специалисты могут использовать кольцевой кабель MPO для быстрого выявления проблемы.

3. Тестирование совместимости оптических модулей

В процессе производства кабели MPO loopback помогают проверять возможности передачи и приема оптических модулей, гарантируя их соответствие отраслевым стандартам. Это особенно полезно для производителей, таких как производитель кабелей MPO loopback, которым нужны надежные инструменты для обеспечения качества.

Преимущества кабеля MPO Loopback

1. Высокая эффективность тестирования:

Он может обрабатывать несколько каналов одновременно, что значительно экономит время.

2. Точное обнаружение:

Конструкция с низкими потерями обеспечивает надежные результаты испытаний.

3. Широкая совместимость:

Соответствует международным стандартам, что делает его совместимым с различными оптоволоконными устройствами.

4. Портативный и простой в использовании:

Компактная конструкция делает его удобным для полевого развертывания и тестирования.

Советы по использованию кабеля MPO Loopback

1. Содержите разъемы в чистоте

Пыль и мусор могут повлиять на передачу сигнала. Всегда очищайте разъемы перед использованием, чтобы предотвратить затухание.

2. Соблюдайте правильную полярность

Выберите правильный тип полярности, чтобы обеспечить правильную маршрутизацию сигнала и точные результаты тестирования.

3. Избегайте чрезмерного сгибания.

Несмотря на то, что волокна гибкие, чрезмерный изгиб может привести к потере сигнала или даже повреждению кабеля.

Будущие тенденции в технологии MPO Loopback Cable

Поскольку сетевые технологии продолжают развиваться, кабели MPO loopback также совершенствуются. Будущие разработки могут включать:

1. Большее количество клетчатки:

Для удовлетворения более высоких требований к пропускной способности все более распространенными становятся 48-волоконные и даже 96-волоконные кабели MPO loopback.

2. Меньшие вносимые потери:

Достижения в области волоконных материалов и производственных процессов позволят еще больше сократить потери сигнала.

3. Интеграция с интеллектуальными инструментами тестирования:

Сочетание кольцевых кабелей MPO с диагностическими инструментами на базе искусственного интеллекта сделает тестирование сети еще более быстрым и эффективным.

Заключение

Кабель кольцевой связи Fiber-Mart MPO эффективно облегчает тестирование и диагностику оптических сигналов, что делает его незаменимым инструментом для обслуживания оптоволоконных сетей. Понимание его принципа работы и технических деталей позволяет вам эффективно использовать его, повышая точность тестирования и сокращая расходы на обслуживание.

Для специализированных настроек, таких как адаптация между разъемами, рассмотрите возможность сопряжения ваших инструментов с кабелем LC-MPO для обеспечения совместимости. Чтобы гарантировать качество и производительность, всегда покупайте свое оборудование у надежного производителя кабелей кольцевой связи MPO.

Мы надеемся, что эта статья дала вам четкое представление о кабелях кольцевой связи MPO и о том, как их эффективно использовать. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к нам — мы здесь, чтобы помочь!
