Кабель UTP против кабеля STP в кабеле Ethernet 10GBASE-T

С ростом популярности 10-гигабитного Ethernet (10GBASE-T) выбор правильного типа кабеля становится критически важным для обеспечения производительности сети. Столкнувшись с двумя основными вариантами — неэкранированной витой парой (UTP) и экранированной витой парой (STP), — многие сетевые инженеры и специалисты, принимающие решения в сфере ИТ, испытывают неуверенность. В этой статье представлен подробный технический анализ преимуществ и недостатков этих двух типов кабелей в средах 10GBASE-T, который поможет вам принять обоснованное решение.

Обзор 10GBASE-T 10G Ethernet

10GBASE-T — это стандарт 10-гигабитного Ethernet, который использует витую пару в качестве среды передачи данных, обеспечивая пропускную способность соединений 10 Гбит/с на расстоянии до 100 метров.

Эта технология предлагает высокоскоростные сетевые решения для локальных восходящих каналов, каналов агрегации и межкоммутаторных каналов и широко используется в центрах обработки данных, кластерах корпоративных серверов и высокопроизводительных вычислительных средах.

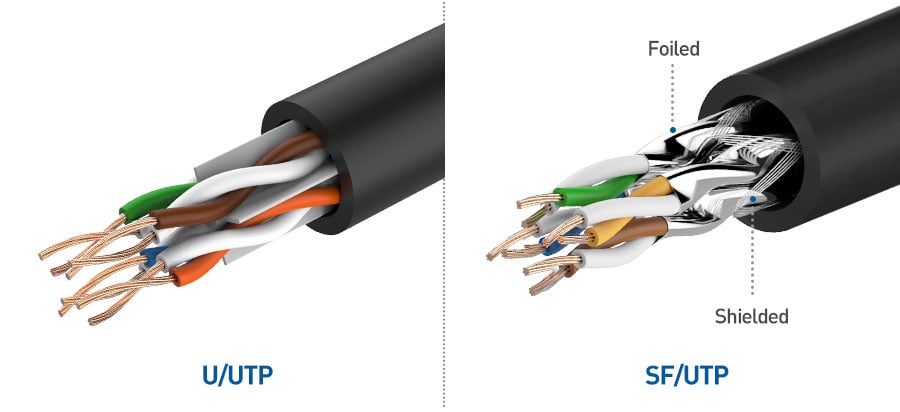

Разница между кабелем UTP и STP

Неэкранированная витая пара (UTP)

Кабель UTP состоит из медных проводов с цветовой кодировкой, но не содержит фольги или оплетки в качестве изоляции для предотвращения помех. Внутри оболочки кабеля находятся четыре пары проводов, каждая из которых скручена с разным количеством витков на дюйм, что помогает устранить помехи от соседних пар и других электрических устройств.

Кабели UTP в первую очередь подходят для офисных и домашних условий. Они дешевле кабелей STP. Если помехи или перекрёстные помехи не являются основной проблемой, выбор UTP может сэкономить на прокладке кабеля.

Экранированная витая пара (STP)

Кабель STP содержит дополнительную оболочку из фольги или медной оплетки, предназначенную для защиты сигналов кабеля от помех. Это дополнительное экранирование в кабелях STP предотвращает проникновение электромагнитных помех (ЭМП) из кабеля или в него.

Кабели STP обычно используются в ситуациях, когда электромагнитные помехи (ЭМП) возникают из-за близко расположенного оборудования, например, в аэропортах, медицинских центрах и на заводах, где присутствует много машин, генерирующих помехи.

Ключевые факторы выбора кабеля для Ethernet 10GBASE-T

1. Alien Crosstalk (ANEXT)

В приложениях 10GBASE-T межкабельные помехи являются основным источником помех, ограничивающим пропускную способность медных кабельных систем. Эффективное устранение этих помех с помощью кодирования/декодирования на приёмнике невозможно.

По сравнению с кабельными системами UTP, кабельные системы STP обеспечивают превосходные показатели по уровню межкабельных наводок на ближнем конце. При правильной установке и подключении кабелей STP фольгированный экран внутри кабеля предотвращает наводку сигналов, снижая уровень межкабельных наводок ниже требуемого уровня.

В медных кабелях UTP внешние перекрёстные помехи увеличиваются при близком расположении соседних кабелей. Системы STP, однако, обладают лучшими характеристиками по внешним перекрёстным помехам и, после правильной установки, устраняют необходимость в сложных и длительных полевых испытаниях на внешние перекрёстные помехи.

2. Подавление электромагнитных помех (ЭМП) и радиочастотных помех (РЧП)

Экранированные кабельные системы обеспечивают превосходное подавление электромагнитных и радиочастотных помех. Электромагнитные и радиочастотные помехи от распространённых источников, таких как беспроводные локальные сети, мобильные телефоны, а также теле- и радиовещание, могут снижать качество передачи данных в сети. Правильно заземлённая система STP обладает высокой устойчивостью к этим излучениям.

В шумной обстановке или на участках, где оборудование особенно чувствительно к электромагнитным помехам, лучшим выбором являются системы STP.

3. Сложность установки и подключения

В кабелях STP каждая пара экранирована, что затрудняет их разделку и усложняет управление кабелями. Перед разделкой фольгу и дренажный провод в кабелях STP необходимо отвести назад и обернуть вокруг конца кабеля, а неиспользованную фольгу обрезать.

В отличие от этого, кабели UTP не экранированы, что экономит время на подключение. В среднем подключение модуля STP занимает примерно на 30 секунд больше времени, чем подключение модуля UTP.

4. Требования к заземлению

Для кабельных систем STP необходимым условием обеспечения надлежащей производительности является присоединение экрана кабеля к соединительным компонентам.

Разделение кабелей связи и силовых кабелей также требует особого внимания. При неправильной установке или реализации мгновенные или потенциальные разности потенциалов могут привести к импульсным перенапряжениям или замыканиям в контуре заземления, что может привести к битовым ошибкам при передаче сигнала.

Для систем UTP полное заземление системы не требуется; однако для защиты инфраструктуры следует предусмотреть целостность заземления коммутационных панелей и стоек относительно общей точки заземления.

5. Соображения стоимости

В целом кабельные системы STP стоят дороже систем UTP.

Конструкция кабелей STP включает экранирующие материалы, что увеличивает стоимость. Кроме того, для оконцевания модулей и правильного подключения кабелей STP в структурированной кабельной системе требуется больше времени, что увеличивает стоимость монтажа.

Хотя системы UTP имеют более низкие затраты на продукт и установку, важно отметить, что для систем UTP требуются полевые испытания на предмет наличия посторонних перекрестных помех, на которые может потребоваться от 20 до 40 минут на каждое соединение, что увеличивает общую стоимость.

Сравнительный анализ производительности UTP и STP

Как выбрать правильный кабель для Ethernet 10GBASE-T

Когда следует выбирать кабель STP:

• В условиях высокого уровня электромагнитных помех (например, на заводах, в медицинских центрах).

• Когда вы хотите избежать трудоемкого тестирования на наличие посторонних перекрестных помех.

• В сценариях, требующих максимальной целостности сигнала, например, в высокопроизводительных центрах обработки данных.

• Если позволяет бюджет и у вас есть профессиональная бригада по установке.

Когда следует выбирать кабель UTP:

• В относительно чистой электромагнитной среде, например, в офисах или домах.

• При работе с ограниченным бюджетом и необходимости контролировать расходы по проекту.

• Когда бригада по установке недостаточно хорошо знакома с процедурами подключения и заземления STP.

• Для малого бизнеса или стандартных офисных сетевых приложений.

Кабельные решения Ethernet 10GBASE-T от Fibermart

В Fibermart мы понимаем, что каждая сетевая среда уникальна. Поэтому мы предлагаем комплексные кабельные решения 10GBASE-T, включая:

• Высокопроизводительный кабель Cat6A UTP : подходит для большинства офисных и корпоративных сред, обеспечивая экономичное решение 10GbE.

• Промышленный кабель Cat6A STP : разработан для условий с высоким уровнем помех и обеспечивает превосходную целостность сигнала.

• Профессиональные инструменты и аксессуары для терминирования : гарантия качества монтажа и максимального повышения производительности сети.

• Услуги по консультированию и тестированию на месте : помощь в выборе и проверке подходящего кабельного решения.

Наша техническая команда поможет вам оценить вашу конкретную среду и сделать выбор, наилучшим образом соответствующий вашим потребностям и бюджету. Независимо от того, какой кабель вы выберете — UTP или STP — мы предоставим профессионально сертифицированные продукты и техническую поддержку, чтобы гарантировать оптимальную производительность вашей сети 10GBASE-T.

Заключение

Универсального решения по выбору кабеля UTP или STP для сети 10GBASE-T не существует. Кабели UTP имеют преимущества в цене и простоте монтажа, в то время как кабели STP лучше подавляют помехи и обеспечивают целостность сигнала.

Для выбора наиболее подходящего варианта необходимо учитывать специфику среды применения, будущие потребности и общую стоимость владения. Если производительность является ключевым фактором, рекомендуется использовать кабельную систему STP, поскольку она обладает отличными характеристиками подавления межкабельных помех в сетях 10GBASE-T. Если же цель — обеспечить поддержку 10 Gigabit Ethernet при минимально возможной стоимости, то лучшим выбором будет система UTP.
