Патч-корд ODC (Out Door Connector) — это специализированное оптоволоконное решение, разработанное для надежной работы в суровых условиях окружающей среды и в промышленных условиях, что представляет собой значительный шаг вперед в технологии связи. Его разработка была обусловлена потребностью телекоммуникационной отрасли в более надежном соединении для таких приложений, как «волокно-антенна» (FTTA), что представляет собой превосходную альтернативу традиционным коаксиальным кабелям. Основное отличие этого кабеля заключается в его прочной конструкции с несколькими уровнями защиты, выдерживающей суровые условия окружающей среды, от экстремальных температур и влажности до физического воздействия.
Сам разъем оснащен резьбовой системой соединения со степенью защиты IP67, которая создает водонепроницаемое и пыленепроницаемое уплотнение, что резко контрастирует с простым негерметичным механизмом push-pull стандартных разъемов LC или SC. Эта прочная внешняя оболочка, часто изготавливаемая из коррозионно-стойкой нержавеющей стали, содержит точный наконечник MT, способный поддерживать несколько волокон. Более того, кабельная сборка рассчитана на экстремальные механические нагрузки и предлагается во многих вариантах, включая внутреннюю стальную броню и прочную внешнюю оболочку из TPU (термопластичного полиуретана) для защиты от раздавливающих усилий, укусов грызунов и ультрафиолетового излучения. Такое сочетание характеристик обеспечивает эксплуатационную надежность в широком диапазоне температур и делает кабель ODC незаменимым для таких требовательных приложений, как FTTA, военная полевая связь и интеллектуальные энергосистемы, где он обеспечивает надежное, стабильное и долговечное оптоволоконное соединение, которое стандартные кабели гарантировать не могут.
Когда и почему был изобретен оптоволоконный кабель ODC?
Появление ODC-разъема стало прямым ответом на меняющиеся проблемы в инфраструктуре мобильной связи. В конце 2000-х годов, когда операторы мобильной связи столкнулись с растущими трудностями, связанными с приобретением площадок и инвестициями в сеть, в отрасли широко стали применяться схемы, в которых вместо коаксиальных фидерных кабелей использовалась оптоволоконная связь. Этот переход был реализован в различных системах мобильной связи, включая GSM, WCDMA и WiMAX, с помощью решений по удаленной прокладке оптоволокна для беспроводных базовых станций. Именно в этом контексте французская компания RADIALL, всемирно признанный лидер в производстве профессиональных соединительных компонентов, представила ODC-разъем как продукт, специально разработанный для нового поколения беспроводных базовых станций. Разработанный с учетом особых требований схем FTTA, ODC-разъем с самого начала был рассчитан на работу в суровых условиях окружающей среды и ненастной погоде, предлагая плавный и экономически эффективный путь модернизации существующей инфраструктуры.
Характеристики и прочная конструкция оптоволоконного кабеля ODC
Исключительная производительность патч-кордов ODC в сложных условиях обусловлена множеством интегрированных конструктивных особенностей, ориентированных на долговечность и надежность. Одной из важнейших особенностей является высокая степень герметизации, обычно соответствующая классу IP67. Этот класс обеспечивает полную защиту разъема от проникновения пыли и позволяет ему выдерживать погружение в воду на глубину до 1 метра, что делает его идеальным для использования на открытом воздухе. Разъем оснащен резьбовым фиксатором, который гарантирует надежное и прочное соединение, предотвращая случайное разъединение из-за вибрации или ветра — распространенной проблемы для разъемов типа «push-pull», используемых внутри помещений.
Для дополнительного удобства при монтаже в полевых условиях многие ODC-разъёмы оснащены направляющим штифтом, обеспечивающим слепое соединение, что позволяет специалистам быстро и надёжно подключать их одной рукой, даже в труднодоступных местах. Корпус разъёма часто изготавливается из нержавеющей стали (например, SUS316), которая обеспечивает исключительную коррозионную стойкость и механическую прочность, гарантируя длительную эксплуатацию в агрессивных промышленных или прибрежных средах. Кроме того, сами кабельные сборки часто бронируются спиральной стальной броней под прочной внешней оболочкой из термопластичного полиуретана (ТПУ). Эта броня обеспечивает дополнительную устойчивость к раздавливанию (выдерживает давление до 3000 Н) и защиту от укусов грызунов, а оболочка из ТПУ устойчива к ультрафиолетовому излучению, воде и истиранию.

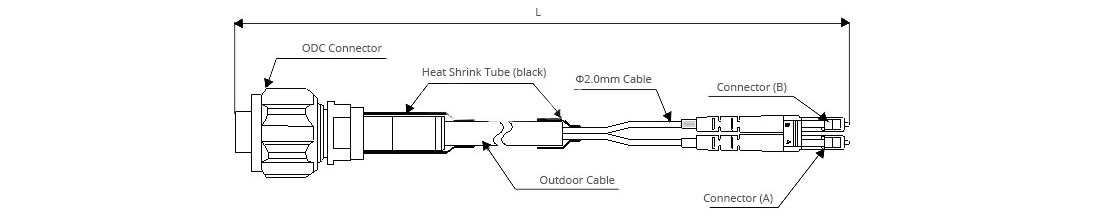

Технические характеристики и эксплуатационные параметры кабеля ODC
С технической точки зрения, патч-корды ODC разработаны для поддержания высоких оптических характеристик при одновременной устойчивости к физическим воздействиям. Они поддерживают как одномодовые, так и многомодовые типы волокон, включая распространенные многомодовые версии классов OM3 и OM4, что обеспечивает совместимость с требованиями высокоскоростной передачи данных. Сами разъемы часто используют стандартные интерфейсы феррул MT, которые позволяют размещать несколько волокон в одном разъеме, с конфигурациями, поддерживающими 2, 4 или даже до 24 жил, что обеспечивает высокую плотность соединений в компактном форм-факторе. Ключевым механическим преимуществом является его конструкция, имитирующая интерфейс коаксиального разъема N-типа. Это позволяет разъему ODC быть напрямую взаимозаменяемым с разъемами N-типа на существующих панелях и оборудовании, что обеспечивает плавный и экономичный переход от медных радиочастотных систем к оптоволоконным системам без необходимости перепроектирования панели. С точки зрения устойчивости к воздействию окружающей среды эти кабели рассчитаны на надежную работу в экстремальном диапазоне температур: от -40 °C до +85 °C, что делает их пригодными для использования практически в любом климате: от замерзшей тундры до жарких промышленных предприятий.

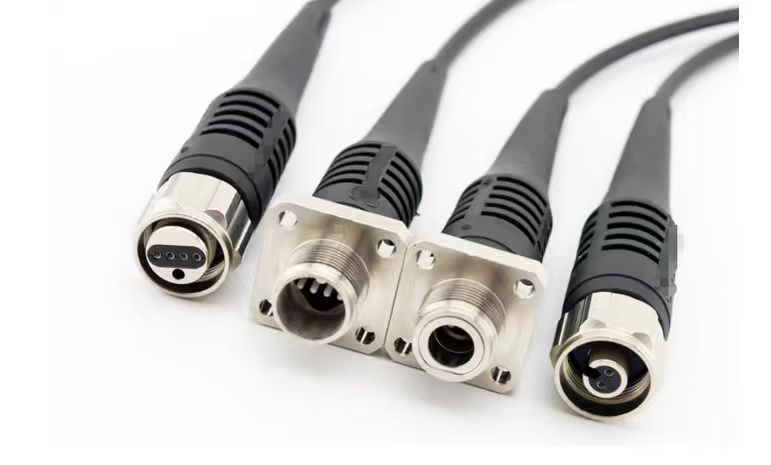

Выбор различных волокон ODC
При подключении ODC основным выбором является вилка или розетка. Вилка всегда крепится к концу кабеля, образуя подвижную часть соединения, с которой вы активно работаете. В отличие от неё, розетка — это стационарный интерфейс, монтируемый на панель, стену или другое оборудование и служащий постоянным портом, к которому подключается вилка. Процесс выбора начинается с принятия решения, основанного на типе подключаемого устройства: для кабеля требуется вилка, а для порта панели или оборудования — розетка.

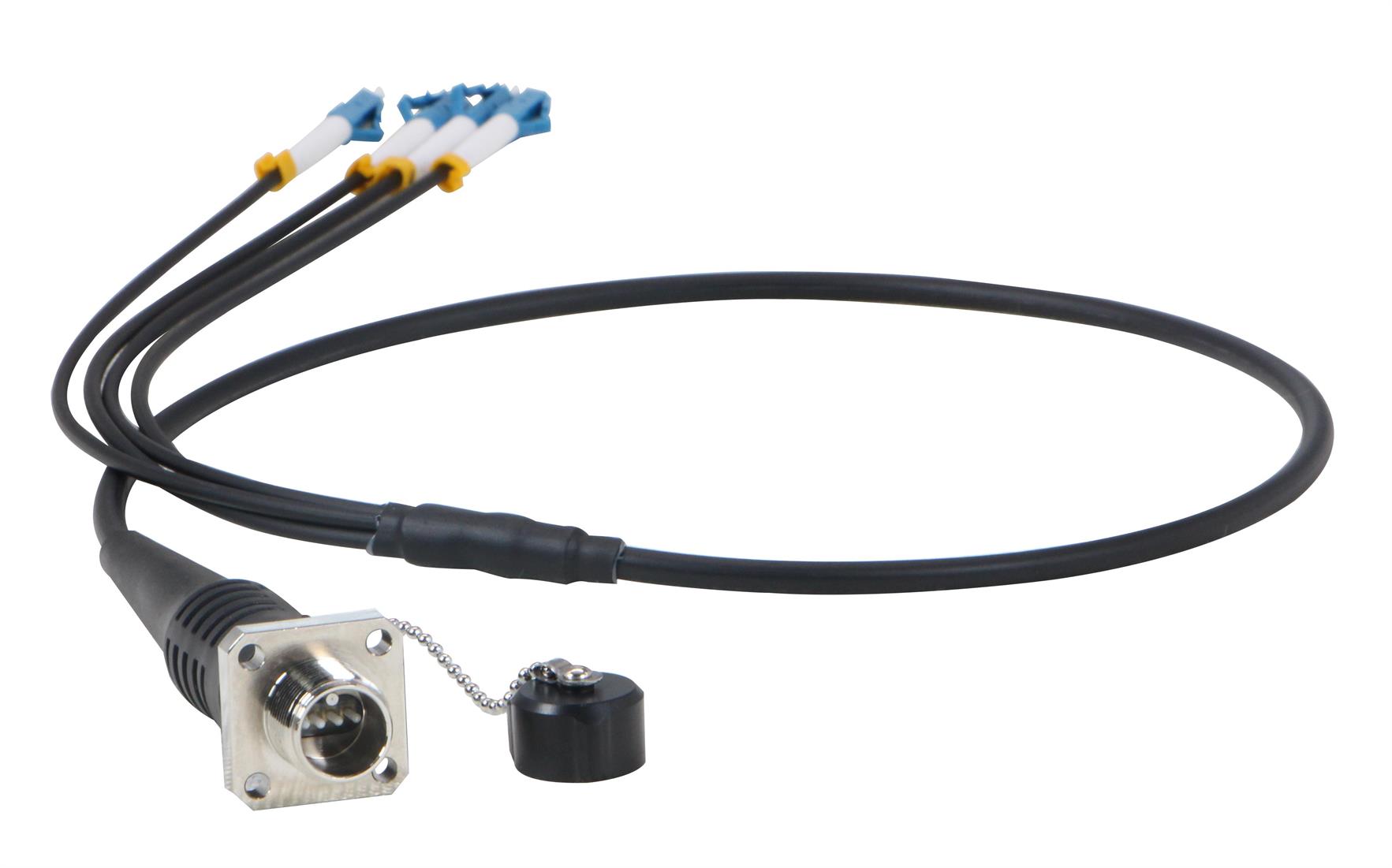

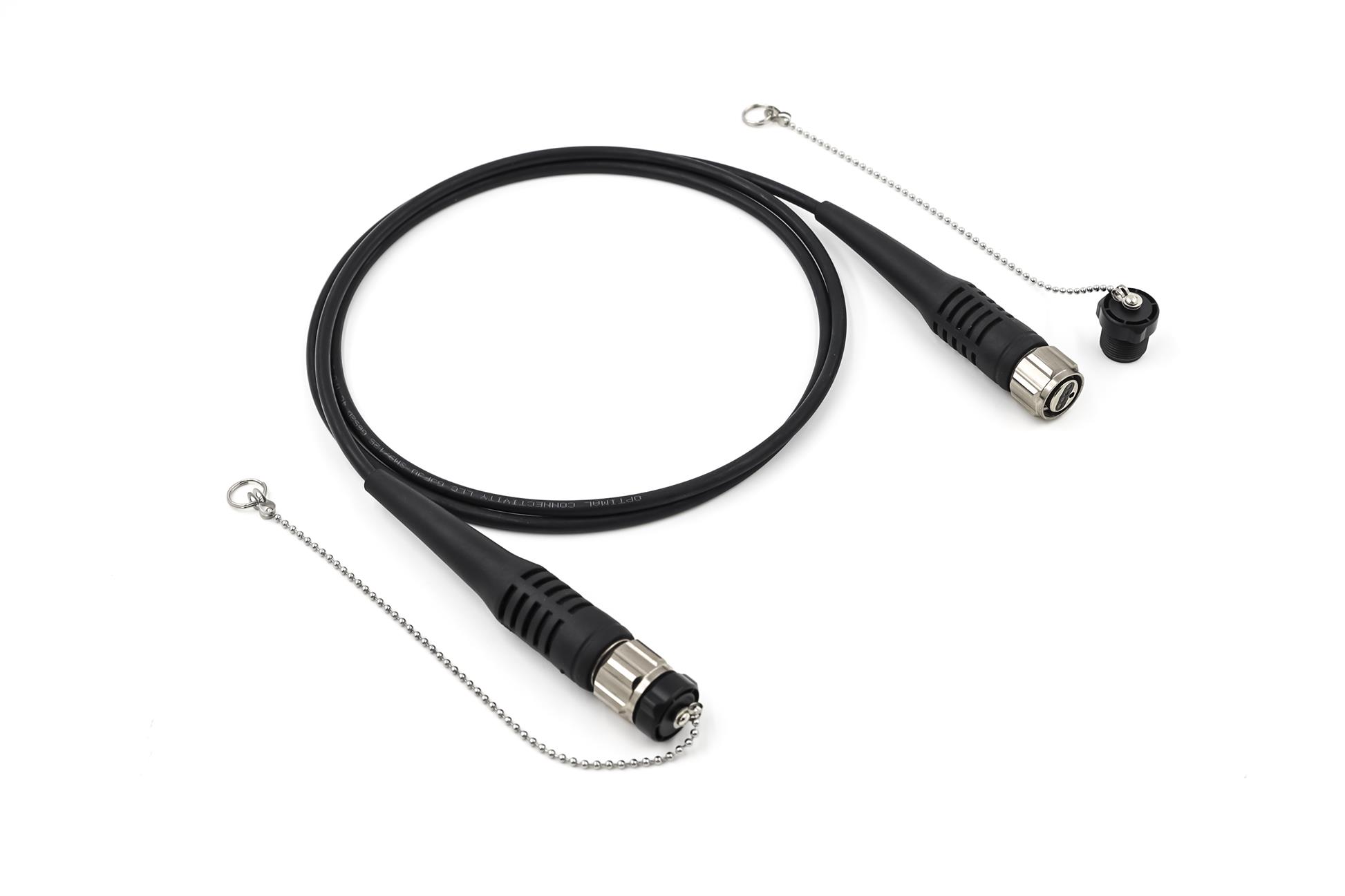

Разъемы ODC
При выборе ODC-разъёма основное внимание следует уделять типу кабеля, к которому он будет подключаться. Разъёмы обычно разрабатываются для более прочных и толстых «полевых кабелей», внешний диаметр которых может составлять около 6 мм для размещения внутренней брони и обеспечения надёжной защиты от воздействия окружающей среды. Корпус разъёма спроектирован таким образом, чтобы надёжно обхватывать и разгружать этот более тяжёлый кабель, гарантируя, что соединение выдержит натяжение, сдавливание и многократные циклы соединения без повреждения внутренних волокон.
ODC-сокеты
Выбор разъёма ODC более тонок, поскольку он зависит от монтажного фланца. Фланец — это часть разъёма, которая крепится к панели оборудования. Распространенные типы включают квадратный фланец (часто малого или большого размера), который является стандартным для многих панелей шкафов, и шестигранный фланец, который позволяет легко и надёжно затянуть его стандартным ключом, что удобно при обслуживании в полевых условиях. Выбор фланца зависит от выреза в панели и имеющихся у вас монтажных инструментов.
Количество ядер ODC
Помимо базового различия между вилкой и розеткой, необходимо совпадать с несколькими важными характеристиками. Необходимо сопоставить количество волокон, выбрав форм-фактор ODC-2 (для 2 волокон) или ODC-4 (для 4 волокон). Более того, известная устойчивость системы к внешним воздействиям, обычно имеющая степень защиты IP67 (пыленепроницаемость и водонепроницаемость), достигается только при правильном соединении вилки и розетки. Всегда используйте защитные колпачки на несоединённых вилках и розетках, чтобы сохранить целостность уплотнений и прецизионную оптическую поверхность внутри.
ODC от Розенбергера:
Разъём RDC (Rosenberger Duplex Connector) ODC с двумя оптическими волокнами — это надёжная система с винтовым креплением для использования в суровых условиях. В соединённом состоянии разъём и соединитель герметичны в соответствии со стандартом EN 60529 IP67. Доступна полировка наконечников APC (8°) для обеспечения высоких обратных потерь (тестирование с расстояния 3 метров). Доступны пылезащитные колпачки различных типов и конструкций.
ODC из Амфенола:
Вилки и розетки Amphenol AARC/ODC для работы в суровых условиях доступны в конфигурациях с 2 или 4 волокнами. Основанная на корпусе разъема N-Type RF с резьбой, эта система межсоединений обеспечивает превосходные оптические характеристики в наружных условиях с использованием керамических наконечников LC-стиля 1,25 мм.
Коррозионностойкие металлические корпуса обеспечивают долговечное и защищенное от окружающей среды решение для оптической связи в местах, подверженных воздействию таких элементов, как дождь, снег, грязь и другие виды загрязнений.
Заводские оконцованные сборки AARC доступны в стилях штекеров, розеток и линейных разъемов и могут поставляться в виде пигтейлов или перемычек длиной от 1 метра. Заводские оконцованные сборки розеток AARC доступны в конфигурациях с фланцем, контргайкой или в линейном исполнении. Разъемы AARC Amphenol исключительно подходят для приложений WiMax, LTE, беспроводной связи 3G/4G/5G и базовых станций.
Коррозионностойкие металлические корпуса обеспечивают долговечное и защищенное от окружающей среды решение для оптической связи в местах, подверженных воздействию таких элементов, как дождь, снег, грязь и другие виды загрязнений.
Заводские оконцованные сборки AARC доступны в стилях штекеров, розеток и линейных разъемов и могут поставляться в виде пигтейлов или перемычек длиной от 1 метра. Заводские оконцованные сборки розеток AARC доступны в конфигурациях с фланцем, контргайкой или в линейном исполнении. Разъемы AARC Amphenol исключительно подходят для приложений WiMax, LTE, беспроводной связи 3G/4G/5G и базовых станций.
ODC от Fibermart
Оптоволоконные патч-корды ODC от Fibermart применяются на открытом воздухе, подходят для различных условий эксплуатации и широкого диапазона температур, обычно используются в сетях FTTA. Разъём ODC — это разъём нового поколения для беспроводных базовых станций, включая WCDMA, TD-SCDMA, CDMA200, Wi-MAX и GSM.
Технические характеристики кабеля Fibermart ODC
| Волокна | 2 волокна | 4 волокна | 6 волокон |
| Вносимые потери (SM) | Тип. ≤0,30 дБ 97%≤0,45 дБ | Тип. ≤0,30 дБ 97%≤0,45 дБ | Тип. ≤0,30 дБ 97%≤0,45 дБ |
| Вносимые потери (MM) | Тип. ≤0,30 дБ 97%≤0,50 дБ | Тип. ≤0,30 дБ 97%≤0,50 дБ | Тип. ≤0,30 дБ 97%≤0,50 дБ |
| Материал корпуса | Никелированная латунь | Никелированная латунь | Никелированная латунь |
| Прочность на разрыв (заглушка ODC) | ≤1000 Н | ≤1000 Н | ≤1000 Н |
| Прочность на растяжение (гнездо ODC) | ≤30 Н | ≤30 Н | ≤30 Н |
| Момент затяжки при установке | Мин.1Нм Макс.2Нм | Мин.1Нм Макс.2Нм | Мин.1Нм Макс.2Нм |
| Долговечность | 1000 циклов | 1000 циклов | 1000 циклов |
| Соляной туман | Прошло 30 дней | Прошло 30 дней | Прошло 30 дней |
| Шок | Пройти 100 г | Пройти 100 г | Пройти 100 г |
ODC-коммутаторы Fibermart обеспечивают высочайшую надежность и безопасность эксплуатации по лучшей цене. Прочная конструкция обеспечивает высочайшую механическую и термическую устойчивость, сохраняя линии передачи данных в рабочем состоянии даже при ударах, сильной вибрации или случайном неправильном использовании.
Применение и использование патч-корда ODC
Прочная конструкция патч-кордов ODC делает их незаменимыми в широком спектре отраслей, где надежность имеет первостепенное значение. Их первоначальное и наиболее заметное применение — телекоммуникации, в частности, для соединения удаленных радиоблоков (RRU) с блоками основной полосы пропускания (BBU) на верхних узлах вышек сотовой связи в развертываниях FTTA. Помимо сетей мобильной связи общего пользования, они также широко используются в железнодорожных и транспортных системах связи, интеллектуальных сетях и системах управления подстанциями, а также на нефтяных и газовых месторождениях, где требуется устойчивость к внешним воздействиям. Военный и аэрокосмический секторы также используют разъемы ODC для полевых систем связи и бортовых систем связи благодаря их надежной фиксации и устойчивости к ударам и вибрации. В более широком промышленном контексте они используются в промышленной автоматизации, на придорожных и строительных площадках, доказывая свою универсальность практически в любых ситуациях, требующих защищенного оптоволоконного соединения.
Расширенные возможности применения кабеля ODC в военных сценариях
Прочность патч-кордов ODC делает их незаменимыми в широком спектре отраслей, где надежность имеет первостепенное значение. Их первоначальное и наиболее известное применение – телекоммуникации, в частности, для соединения удалённых радиоблоков (RRU) с блоками базовой полосы (BBU) на верхних ячейках сотовой связи в системах FTTA . Помимо сетей мобильной связи общего пользования, они также широко используются в железнодорожных и транспортных системах связи, интеллектуальных сетях и системах управления подстанциями, а также на нефтегазовых месторождениях, где требуется устойчивость к внешним воздействиям.
Военный и аэрокосмический секторы представляют собой важнейшую область применения, где ODC-разъемы используются благодаря своей исключительной долговечности и надежной работе в критически важных системах. Конкретные примеры военного применения включают:
Военно-полевые системы связи
Патч-корды ODC используются в тактических полевых условиях, где требуется быстрая установка, демонтаж и эксплуатация оборудования в сложных условиях. Резьбовой механизм фиксации гарантирует надёжность соединений даже при вибрации и ударах, а устойчивость к экстремальным температурам, влаге и пыли делает их идеальными для использования в непредсказуемых условиях на открытом воздухе.
Аэрокосмические и транспортные системы
Эти кабели используются в бортовых системах связи и судовых системах мониторинга, управления и связи. Сочетание конструкции из нержавеющей стали, высокой прочности на разрыв (например, 200/600 Н) и устойчивости к раздавливанию (например, 3000 Н) обеспечивает надежную передачу данных на мобильных платформах, где удары, вибрация и ограниченное пространство играют важную роль.

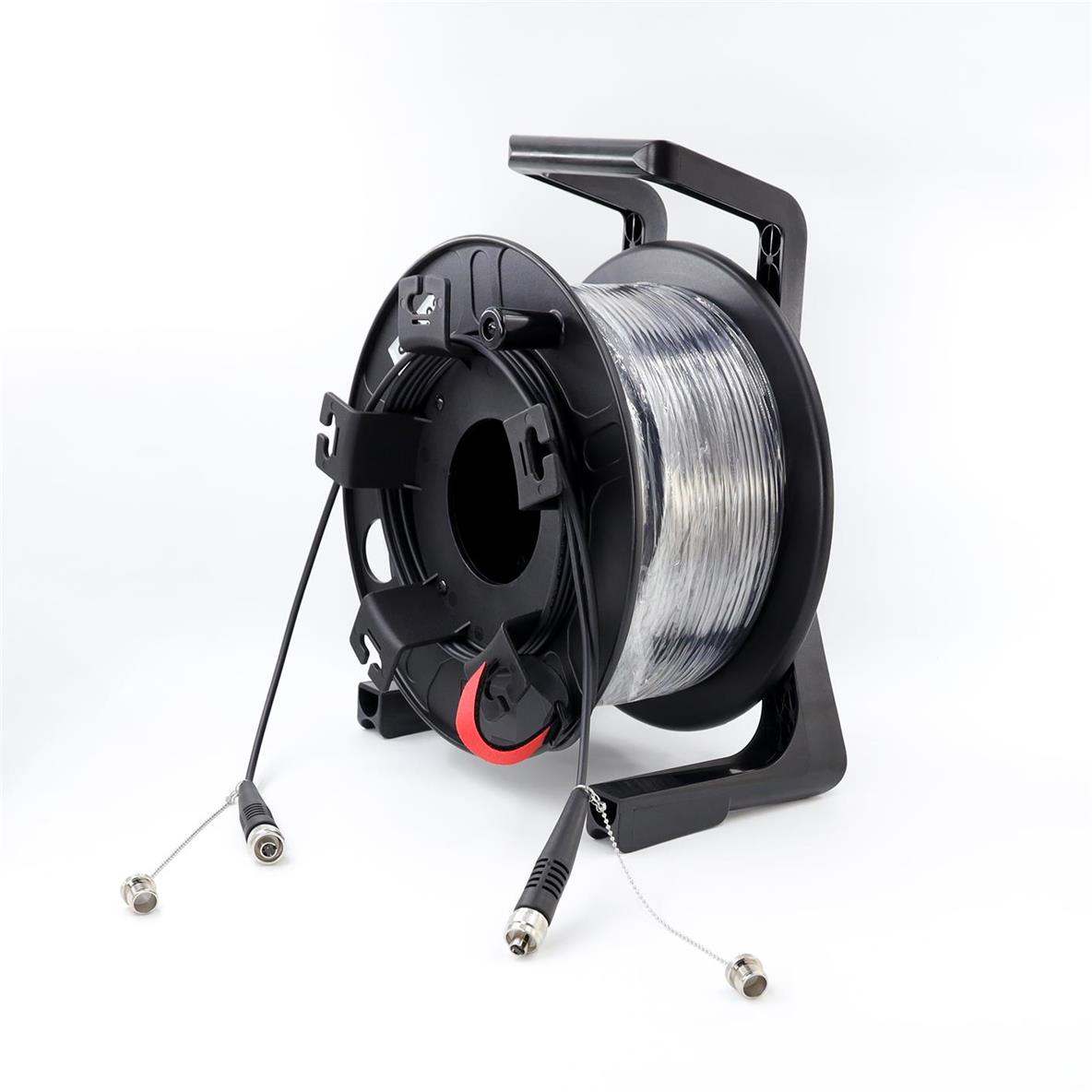

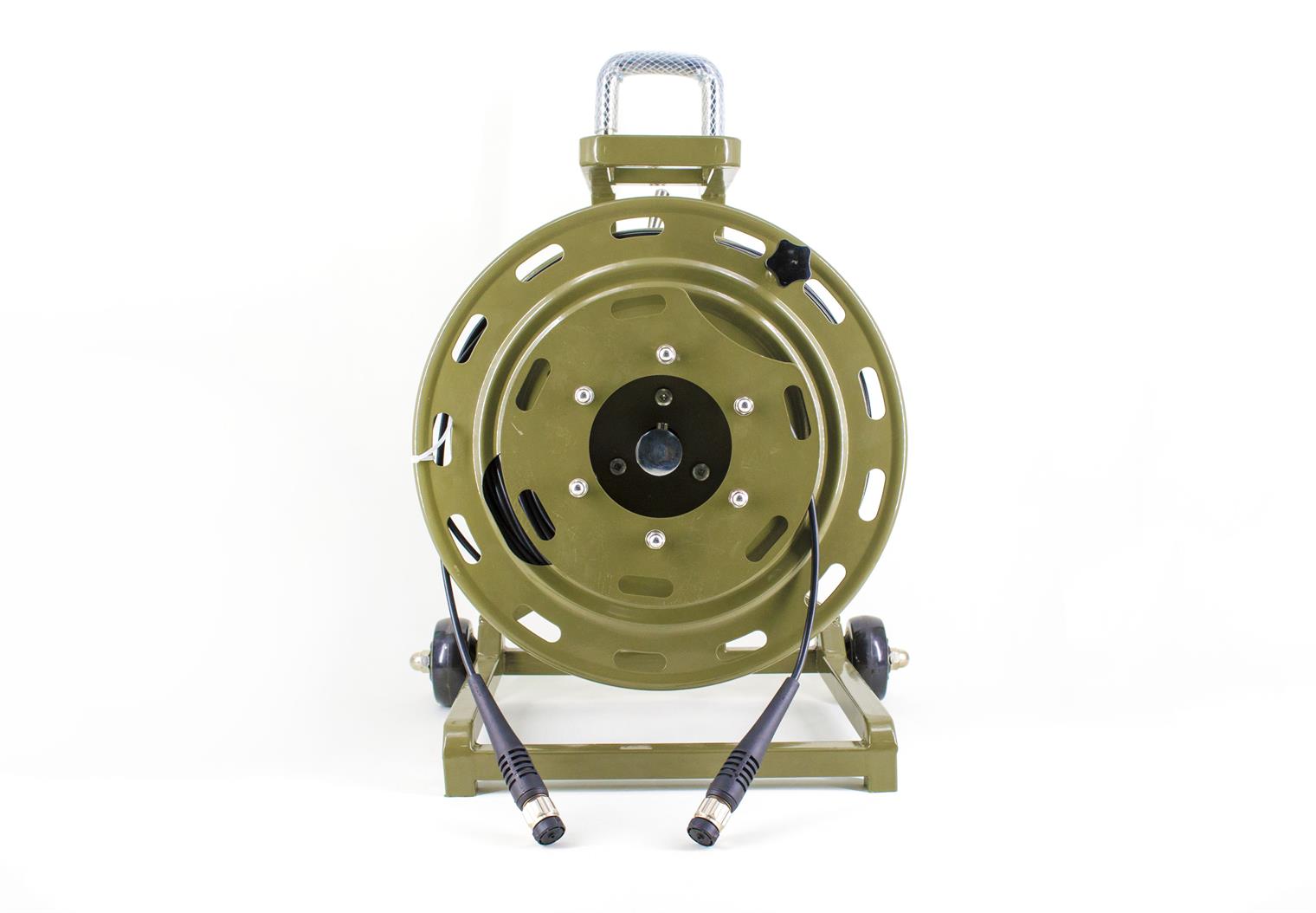

Интеграция с поддерживающими катушками оптоволоконного кабеля
В сложных мобильных и тактических условиях патч-корды ODC используются как интегрированные системы со специализированными катушками для оптоволоконного кабеля , а не как свободные линии. Эти катушки представляют собой специально разработанные системы, предназначенные для повышения мобильности, защиты кабеля и обеспечения быстрого развертывания и извлечения. Их основная роль заключается в управлении прочным кабелем — с его прочной оболочкой из термопластичного полиуретана (TPU) и внутренней броней из нержавеющей стали — без повреждения во время намотки. Важнейшее правило проектирования заключается в том, что механизм катушки должен строго соблюдать минимальный радиус изгиба кабеля, чтобы предотвратить микроизгибы, которые вызывают ухудшение сигнала или физическое повреждение волокон. Кроме того, катушка должна выдерживать высокую прочность кабеля на разрыв (часто рассчитанную на 600 Ньютонов натяжения) без истирания или защемления оболочки, тем самым сохраняя эксплуатационную целостность кабеля в течение бесчисленных циклов использования.
Эти вспомогательные катушки адаптированы к конкретным оперативным условиям, что приводит к их различию. Для быстрой тактической связи, переносимой человеком, широко распространены катушки с ручным приводом или лёгкие катушки с пружинным механизмом. Для крупномасштабных операций, таких как соединение командных машин или для аварийно-спасательных работ, используются прочные катушки, устанавливаемые на прицепы, или моторизованные катушки, позволяющие управлять тысячами футов кабеля с контролируемым натяжением. В военной и аэрокосмической промышленности стационарные катушки встраиваются в транспортные средства, корабли или самолёты, чтобы выдерживать экстремальные удары и вибрацию, не уступая по устойчивости к внешним воздействиям кабелю ODC, например, для развертывания фалов или аварийных линий связи.
Синергия между ODC-разъемом и катушечной системой является ключом к его эффективности. Резьбовое соединение ODC и возможность соединения вслепую позволяют быстро и одним движением руки установить надежное, водонепроницаемое соединение даже в сложных полевых условиях. Этот прочный разъем рассчитан на многократное подключение, характерное для катушечных систем. В конечном счете, сочетание прочного ODC-коммутационного кабеля и его специальной катушки создает комплексное, высокопортативное и надежное логистическое решение. Такое партнерство превращает хрупкий оптоволоконный кабель в долговечный ресурс, который можно развернуть со скоростью и надежностью традиционного электрического кабеля, реализуя обещание высокоскоростной связи в самых непредсказуемых условиях.
Преимущества ODC по сравнению с обычными оптоволоконными патч-кордами
По сравнению с обычными внутренними оптоволоконными патч-кордами, патч-корды ODC обладают рядом явных преимуществ, оправдывающих их использование в специализированных условиях. Наиболее существенное отличие заключается в устойчивости к внешним воздействиям. Стандартный внутренний кабель с ПВХ-оболочкой и простым разъёмом LC или SC не обеспечивает эффективной защиты от воды, пыли и коррозии, в то время как кабель ODC полностью герметичен и бронирован. Резьбовой соединительный механизм обеспечивает гораздо более устойчивое к вибрации и натяжению соединение, чем защёлка стандартного разъёма SC или LC. Более того, механическая прочность бронированного кабеля ODC, обладающего высокой прочностью на разрыв (например, 600 Н) и устойчивостью к раздавливанию, резко контрастирует с хрупкостью стандартных распределительных кабелей, которые легко повреждаются при неправильном обращении или в промышленных условиях. Наконец, простота эксплуатации при использовании вне помещений, обеспечиваемая такими функциями, как слепое соединение и совместимость с существующей инфраструктурой N-типа, ускоряет и повышает эффективность обслуживания и монтажа в полевых условиях, сокращая время простоя и трудозатраты.
Заключение
Подводя итог, патч-корды ODC — это специализированное решение для обеспечения связи, заполняющее критически важный пробел между высокопроизводительной оптоволоконной связью и суровыми условиями окружающей среды и промышленности. С момента своего возникновения, поддерживая революцию в области мобильной связи, и до сегодняшней роли в обеспечении безопасности соединений в интеллектуальных сетях, военных операциях и промышленной автоматизации, они зарекомендовали себя как незаменимый компонент современной сетевой инфраструктуры. Их конструкция, включающая герметизацию IP67, резьбовые соединения, бронированные кабели и коррозионно-стойкие материалы, обеспечивает уровень прочности и надежности, недостижимый для стандартных патч-кордов. Патч-корды Fibermart ODC обеспечивают надежное, безопасное и долговечное оптоволоконное соединение в любых условиях, где важны воздействие погодных условий, физические нагрузки или стабильность работы.
Часто задаваемые вопросы:
В: Что именно я имею в виду, когда говорю «разъем ODC»?
Вам нужна панель адаптеров ODC или розетка ODC Outlet Bulkhead. Это гнездо, которое устанавливается на стену, панель или распределительный щиток. Затем к нему вкручивается ваш патч-корд ODC.
В: Что самое важное следует проверить для проверки совместимости оптоволоконного кабеля ODC?
Тип интерфейса. Самый распространённый и оригинальный разъём ODC имеет определённую форму и размер. Необходимо убедиться, что гнездо подходит для него. У крупных производителей, таких как RADIALL, есть свои собственные модели, поэтому совместимость имеет решающее значение.
В: Я меняю старое коаксиальное соединение на вышке сотовой связи. На что мне следует обратить внимание?
Ищите разъём, который является прямой модификацией коаксиального разъёма N-типа. Это было основной конструктивной особенностью разъёма ODC. Он должен иметь ту же резьбу и посадочное место, что позволит заменить старый коаксиальный разъём на новый оптоволоконный ODC без сверления новых отверстий или модификации панели.
В: Как узнать, достаточно ли прочна розетка ODC для использования на открытом воздухе?
Проверьте степень защиты IP (Ingress Protection). Для использования на открытом воздухе или в суровых условиях розетка должна иметь степень защиты не менее IP67. Это подтверждает её пыленепроницаемость и возможность временного погружения в воду, обеспечивая защиту соединения внутри шкафа или корпуса.
В: Какие технические характеристики важны для самого разъема ODC?
Розетка должна соответствовать характеристикам вашего кабеля. Проверьте:
Тип волокна: одномодовое (OS1/OS2) или многомодовое (OM3/OM4) волокно? Внутренние компоненты оптимизированы для одного из них.
Вносимые потери: это потери сигнала при подключении через разъём. Чем меньше значение, тем лучше (например, обычно <0,5 дБ). Разъём с высокими потерями ослабит сигнал.
Долговечность: количество циклов соединения, на которое рассчитана розетка. Качественная розетка должна выдерживать сотни циклов соединения/разъединения.
В: В моей системе используются как одномодовые, так и многомодовые волокна. Может ли один разъём ODC поддерживать оба типа волокон?
Нет. Каждый адаптерный разъём предназначен для одного конкретного типа ферулы (например, ферулы MT в ODC), который подходит как для одномодовых, так и для многомодовых волокон. Совмещать их в одном физическом разъёме нельзя. Для каждого типа волокна потребуются отдельные разъёмы.
В: Сколько волокон я могу подключить к одной вилке или розетке ODC?
Это зависит от модели разъёма ODC. Распространённые конфигурации поддерживают 2, 4, 8, 12 или даже 24 волокна в одном компактном разъёме. Вам необходимо выбрать тот, который соответствует количеству волокон ваших коммутационных кабелей.
В: Есть ли какие-нибудь последние советы перед покупкой разъема и гнезда Fibermart ODC?
Да:
Планы на будущее: если вы устанавливаете новую панель, рассмотрите вариант розетки, поддерживающей большее количество волокон, чем вам требуется в настоящее время.
Покупайте у надежного поставщика: доверяйте известным производителям, таким как Fibermart, или их авторизованным дистрибьюторам, чтобы быть уверенными в получении качественного продукта, который правильно сочетается с вашими кабелями.
Подумайте о полярности: при многоволоконных соединениях убедитесь, что вы понимаете, как соблюдается полярность между кабелем и розеткой, чтобы гарантировать правильность линий TX и RX.
