Определение

XENPAK — это соглашение о передаче данных от нескольких источников (MSA). Оно определяет оптоволоконный или проводной приёмопередающий модуль, соответствующий стандарту 10 Gigabit Ethernet (10GbE) рабочей группы Института инженеров электротехники и электроники (IEEE) 802.3. Соглашение XENPAK MSA было публично объявлено 12 марта 2001 года, а первая редакция документа — 7 мая 2001 года. Последняя редакция MSA, выпуск 3.0, была опубликована 18 сентября 2002 года. В результате были охвачены все типы, зависящие от физической среды (PMD), определённые IEEE на тот момент для 802.3ae 10GbE.
Упаковка и компоненты

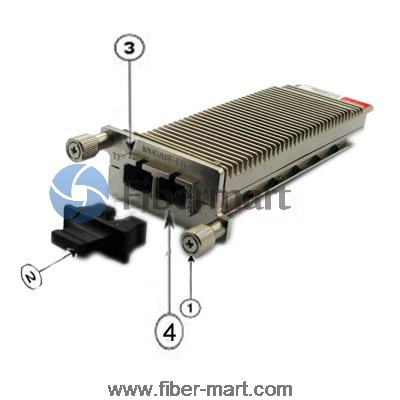

Приёмопередатчик XENPAK выполнен в корпусе размером 4,8×1,4×0,7 дюйма (11,7×3,8 см) с использованием лазерных компонентов DFB. Рабочее расстояние модулей XENPAK по многомодовому волокну G652 может достигать 10 км. Другой важный компонент модуля XENPAK — это блок мультиплексирования/демультиплексирования, потребляющий 50% мощности и увеличивающий его габариты. В состав модуля входят следующие компоненты:

- ① – Невыпадающий установочный винт
- ② – Пылезащитная заглушка оптического канала
- ③ – Передающий оптический канал
- ④ – Приемный оптический канал
