많은 네트워크에서 흔히 그렇듯이, 특정 구조적 특성, 설치 환경 및 특정 용도에 따라 특정 유형의 케이블 배치가 결정될 수 있습니다. "적합한 광섬유 케이블 선택 방법"이라는 주제는 그 어느 때보다 중요해졌습니다. 열악한 환경에서의 설치 요건을 충족하거나 물, 화재 또는 동물의 물림 등 외부 손상으로부터 광섬유를 보호하기 위해, 최근에는 타이트 버퍼 케이블, 루즈 튜브 케이블, 분배 케이블, 리본 케이블 등 다양한 기능을 갖춘 다양한 광섬유 케이블이 설계 및 출시되고 있습니다. 오늘은 실외 환경에서 가장 일반적으로 사용되는 광섬유 케이블 중 하나인 루즈 튜브 케이블을 소개합니다 .
루즈 튜브 케이블의 구조
|
루즈 튜브 광섬유 케이블은 강도와 방수 젤 또는 테이프의 독특한 설계 덕분에 높은 인장력이나 습한 환경에서도 광섬유를 최상의 보호 기능을 제공합니다. 일반적으로 루즈 튜브 케이블은 12가닥의 광섬유로 구성되지만, 최소 6가닥부터 최대 244가닥까지 다양합니다. 루즈 튜브 케이블은 7가지 요소로 구성되어 있으며, 각 요소는 고유한 특성에 따라 케이블에서 중요한 역할을 합니다.
250마이크론 베어 파이버 여러 개(루즈 튜브 형태) 250㎛ 베어 파이버를 고정하는 하나 이상의 루즈 튜브. 루즈 튜브는 중앙 강도 부재를 감싸도록 엮어짐. 각 루즈 튜브에는 250㎛ 파이버의 수분 차단 및 보호를 위한 습기 차단 젤이 함유되어 있음. 중앙 강도 부재(케이블 중앙에 위치하며 루즈 튜브로 둘러싸임) 주요 인장 강도 부재로 아라미드 원사 사용. 립코드(외피를 쉽게 제거할 수 있도록 함) 외피(일반적으로 폴리에틸렌 소재 사용)
루즈 튜브 케이블은 유전체이거나 선택적으로 외장 처리될 수 있습니다. 루즈 튜브 설계는 시스템 내 광섬유의 식별 및 관리에 도움이 됩니다. |
|
루즈 튜브 케이블의 종류
다양한 용도에 대한 다양한 재료 또는 가공 기술에 따라 많은 유형의 루즈 튜브 광섬유 케이블이 있습니다.
.
1. GYXTW : GYXTW는 덕트 및 공중 설치에 적합한 옥외용 루즈 튜브 케이블입니다. 단일 외장으로 제작되었으며 완전 방수 기능을 갖추고 있습니다. 섬유는 고모듈러 플라스틱 소재의 루즈 튜브에 담겨 있습니다. 튜브는 방수 충진재로 채워지고 PSP 층으로 세로로 감겨 있습니다. PSP와 루즈 튜브 사이에는 방수재가 도포되어 케이블을 콤팩트하고 방수 기능을 유지합니다. 두 개의 평행한 강철 와이어가 강철 테이프 양쪽에 배치됩니다.
2. GYXTY : GYXTY는 중앙 루즈 튜브에 젤리, 고강도 강철 와이어, 외부 폴리에틸렌 피복이 채워진 광섬유 케이블의 한 종류로, 일반적으로 공중 외부 도어 통신에 사용됩니다. 고유한 광섬유 초과 길이 제어 방식은 케이블에 탁월한 장력 및 환경적 특성을 제공합니다. 루즈 튜브 소재 자체는 우수한 방수성과 높은 강도를 가지고 있습니다. 또한, 루즈 튜브에 특수 젤리가 채워져 있어 광섬유를 완벽하게 보호합니다.
3. GYFXTY: GYFXTY는 비금속 중심 루즈 튜브에 젤리가 채워진 광섬유 케이블로, 공중 작업에 적합합니다. GYFXTY는 두 개의 평행한 FRP로 구성되어 인장 강도와 완벽한 낙뢰 방지 기능을 보장합니다.
4. GYFTY : GYFTY 루즈 튜브 케이블은 전력 송전 시스템, 과도한 낙뢰 지역, 높은 전자파 간섭에 사용되는 비금속 케이블입니다. 주로 가공선이나 덕트에 사용됩니다. 충전재로 채워진 케이블 튜브는 강도 부재 주위에 꼬여 있습니다. 또한, 방수 소재 위에 아라미드 원사를 사용하고 PE 피복으로 마감합니다.

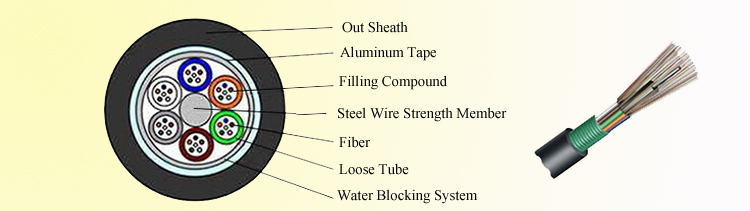

5. GYTA: GYTA 루즈 튜브 케이블은 덕트 또는 공중 케이블에 사용됩니다. 이 알루미늄 테이프 외장 케이블은 장거리 통신 및 LAN, 특히 내습성이 요구되는 환경에 적합합니다. 컴팩트한 구조의 연선 루즈 튜브 광섬유 케이블이며, 케이블 외피는 가수분해에 강한 폴리에틸렌으로 제작되었습니다.

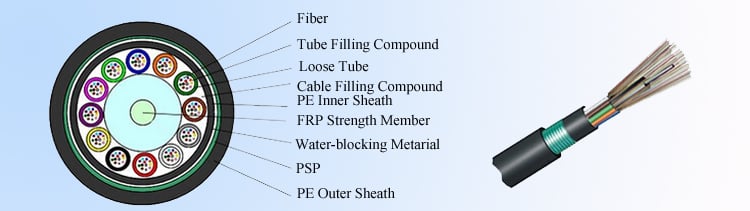

6. GYFTY53 : GYFTY53은 고전압 구역, 낙뢰가 잦은 구역, 그리고 전기장이 강한 지역에 설치하기에 적합한 옥외용 루즈 튜브 케이블입니다. 덕트 및 직접 매설에도 사용할 수 있습니다. GYFTY53은 섬유 강화 플라스틱을 중심 강도 요소로 사용하여 전자파 간섭 방지 기능을 제공합니다. 이중 재킷 구조로 인해 케이블은 내습성과 압착 저항성이 우수합니다.
7. GYTA53: GYTA53은 혹독한 환경에 매우 적합한 케이블입니다. 직접 매설 및 덕트용으로 사용되는 강철 테이프 외장형 옥외용 광섬유 케이블입니다. 최대 심선 수는 144개입니다. 또한, 이중 재킷 구조로 내습성과 압착 저항성이 우수합니다. 이중 외장 구조는 케이블에 우수한 내습성과 내설치류 저항성을 제공합니다. 금속 강도 부재는 뛰어난 인장 강도를 제공합니다. 가수분해 저항성이 뛰어난 고강도 루즈 튜브입니다.
.jpg)

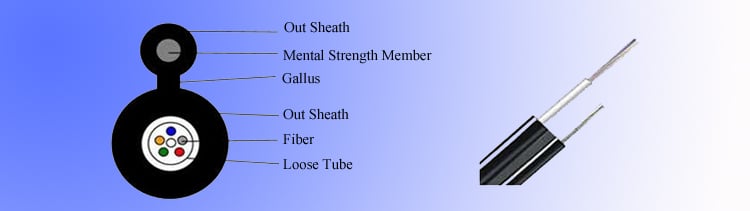

8. GYXTC8Y: GYXTC8Y는 장거리 통신, 덕트 및 매설 방식의 가공 환경에 적합한 경량 자립형 케이블입니다. 연선의 높은 인장 강도는 자립 요건을 충족합니다. 강도 부재는 연선을 지지부로 사용하고 폴리에틸렌 피복으로 마감합니다. 강선과 루즈 튜브는 방수 컴파운드로 충진되어 촘촘하고 세로 방향으로 물을 차단합니다. 또한, 금속 강도 부재는 뛰어난 인장 강도를 제공하며, 고강도 루즈 튜브는 가수분해 저항성을 가지고 있습니다.
9. GYTC8S: GYTC8S는 공중 적용에 적합한 전형적인 자립형 옥외 광섬유 케이블입니다. 또한, 덕트 및 매설 방식에 적합한 우수한 내습성과 압착 저항성을 갖추고 있습니다. 구조는 8자 모양입니다. 지지부는 연선으로 구성되며, 폴리에틸렌 피복으로 마감됩니다. 주름진 강철 테이프와 PE 외피는 압착 저항성과 총탄 저항성을 제공합니다. 중앙 강도를 담당하는 강철 와이어 강도 부재는 인장 강도를 향상시키고, 루즈 튜브와 방수 시스템으로 둘러싸여 있습니다. 충격 구조는 우수한 기계적 및 환경적 성능을 보장합니다.
.jpg "기갑 광섬유 케이블 자습서")
