Выход 10 дБм Один канал Встроенный EDFA Модуль для SDH сети

Press Esc key to close this popup
  • Выход 10 дБм Один канал Встроенный EDFA Модуль для SDH сети

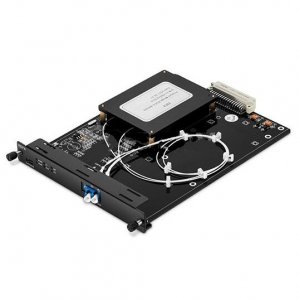

Выход 10 дБм Один канал Встроенный EDFA Модуль для SDH сети

Продукт: #517
P/N: M-SDH-EDFA-LA-O10
US$1,300.00

Сделайте Ваш выбор:







( Order Today, Ship before 08/06/2021, from U.S. or HK )
  • Описание
  • Поддержка заказов
  • Другие примечания
  • Теги:

EDFA модуль для сетей SDH 10dBm Выход одноканального In-Line



10dBm Выходной модуль EDFA для сетей SDH

Этот оптический усилитель имеет высокую стабильность EDFA. Ключевыми компонентами продукта являются высоконадежный PUMP-лазер. Уникальная система APC (автоматическое управление мощностью), AGC (автоматическое регулирование усиления), система ACC (автоматическое управление током) и схема ATC (автоматическое регулирование температуры) обеспечивают высокую стабильность и надежность выходной мощности или усиления, уникальная конструкция оптической схемы обеспечивает превосходную оптическую представление. Высокая стабильность и высокая точность MPU-системы для обеспечения контроля, настройки и мониторинга являются разумными и легкими.
FIBER-Mart.com предоставляет модули EDFA для сетей SDH, которые предназначены для приложения Synchronous Digital Hierarchy (SDH). Серия SDH специально разработана для одноканальной волоконной системы и установлена ​​после оптического передатчика для увеличения выходной мощности и расширения расстояния передачи сигнала. В нормальных рабочих условиях этот модуль потребляет менее 2 Вт мощности (5 В, 270 мА), и для работы требуется только один источник питания 5 В постоянного тока.

Особенности
Одиночная работа 5 В постоянного тока
Выходная мощность: 10 дБм
Входная мощность: -25 ~ -10 дБм
Полностью настраиваемый дизайн
Чрезвычайно низкий уровень CSO: <-70dBc
Компактная структура и схема
Малый размер и прочный дизайн
Совместимость с Bellcore GR-1312-CORE
Низкий уровень шума: менее 4,5 дБ при входе 0 дБм
Совершенный интерфейс контроля состояния: RS-232 или RS-485
Режимы управления APC, AGC, ATC и ACC
Интеллектуальная система контроля температуры: энергопотребление и горячее излучение уменьшают на 30% по сравнению с обычными продуктами

Приложения
Сети SDH
Короткое усиление импульса
Оптическая распределенная система
Усиление волоконно-оптической линии связи
Испытательные и измерительные системы
Видео оптическая система передачи
Система оптического усиления усилителя в стойке
Военные и промышленные применения
Одноканальные или оптические системы связи

Механическое измерение

M8121:164×85×18mm

запросить информацию

Category Structure Application Input power Output power Output ports Voltage Interface
M: Module 81: Mechanical Dimension: 164×85×18mm 2: Fiber Amplifier 1: –25~ 10dBm9: other 6: 6dBm

20: 20dBm
1: 1 port
2: 2 ports
7: 5V DC
8: 3.3V DC
1: SC/UPC
2: SC/APC
3: FC/UPC
4: FC/APC
5: LC/UPC
6: LC/APC

※ Если вам нужен пользовательский сервис, например, больше выходных портов или какая-либо специальная мощность ввода / вывода для этого модуля, отправьте электронные письма по электронной почте [email protected], мы свяжемся с вами в течение 24 часов.



Оптические характеристики

Parameter Symbol Min Typ Max Unit
Wavelength λc 1530 1550 1562 nm
Output power(1) Po ------ ------ 10 dBm
Input power Pi -25 ------ -10 dBm
Gain G ------   ------ dB
Noise Figure(2) NF ------ 4.5 ----- dB
Output Power stability ΔPo ----- ±0.05 ±0.1 dB
Return Loss RL ------- ------- -45 dB
PDG PDG ------ ------- 0.3 dB
PDM PMD ------ ------- 0.5 ps

(1): Выходная мощность и двойной выход не являются обязательными.
(2): Тест на вход 0 дБм.

Электрические характеристики

Parameter Symbol Min Typ Max Unit
Power supply ※ Vps 3.0/4.5 3.3/5.0 3.5/5.5 VAC
Consumption ※※ P ----- ---- 20 W

※ Фактическое потребление зависит от выходной мощности и температуры окружающей среды.

Экологические характеристики

Parameter Symbol Min Typ Max Unit
Operating temperature Tw -5 ----- 60
Storage temperature Ts -40 ----- 80
Humidity ------ 10 ------ 85 %
