Оптический переключатель 1x8 Mini MEMS

1x8 Mini MEMS Optical Switch Mini Device package MEMS Switch

Двунаправленный волоконно-оптический переключатель 1x8 MEMS компании Fiber-Mart, основанный на технологии микроэлектромеханических систем (MEMS), представляет собой компактный оптический переключатель, который соединяет оптические каналы путем перенаправления 1 входящего оптического сигнала на 8 выбранных выходных волокон. Состояние переключения очень стабильно по отношению к колебаниям температуры и вибрации окружающей среды благодаря уникальной конструкции. Этот новый дизайн значительно снижает требования к упаковке и упрощает управляющую электронику, предлагая беспрецедентно высокую стабильность, а также непревзойденно низкую стоимость.

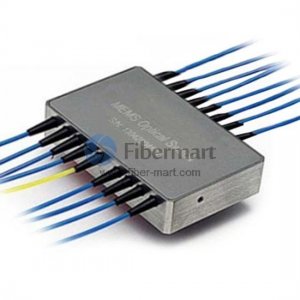

Fiber-Mart предлагает самые доступные по цене высокопроизводительные оптические МЭМС-переключатели. Технология MEMS обеспечивает чрезвычайно низкое потребление электроэнергии, высокую надежность (> 1x10^9 циклов), отсутствие трения и высокую устойчивость к ударам и вибрации. Сборка, сваренная лазером, обеспечивает повторяемость и надежность в полевых условиях. Наши МЭМС-переключатели проходят внутренние испытания перед отправкой, чтобы гарантировать, что они будут доставлены в идеальном физическом и рабочем состоянии. Текущие конфигурации включают конфигурации 1x4, 1x8 и 1x16 для одномодовых или многомодовых волокон, доступные в вариантах с фиксацией или без фиксации.


Функции

Высокая надежность
Низкие вносимые потери
Быстрое время отклика: ≤ 5 мс
Удобно активируется электрическими импульсами 5В/3В
Миниатюрный размер
Внутренняя устойчивость к электростатическому разряду
Очень низкое энергопотребление
Стабильность и повторяемость в режиме разомкнутого контура
Лучшая в своем классе устойчивость к ударам и вибрации
Однорежимный (многорежимный доступен для опции)


Приложения

Блокировка канала
Настраиваемое добавление/удаление
Мониторинг оптических каналов в оптических сетях
Модули Switch & Select (многоадресные коммутаторы, коммутационные и широковещательные приложения)
Селективные переключатели длины волны
Испытания и измерения
Инструментарий


Технические характеристики


Механические размеры (единица измерения: мм)


Требования к электрическому вождению

Эта серия коммутаторов предназначена для самых требовательных приложений операторского класса и оптических коммутаторов вне помещений.
Вместе с управляющей электроникой коммутатором можно управлять через цифровые интерфейсы. Fiber-Mart также предлагает интерфейсы External TTL и External IIC в качестве опции. Пожалуйста, свяжитесь с отделом продаж Fiber-Mart по адресу [email protected].


* DP: управляющее импульсное напряжение


Внимание! Выход за пределы этого диапазона может привести к повреждению устройства.


Информация для заказа: MSW-1×8-A-B-C-D-E

Например: MSW-1x8-M6-13-S-15-FP


Анкета для нестандартных деталей:

Вся эта информация о настройке, пожалуйста, вернитесь к началу, чтобы найти вариант для выбора. Если есть какие-либо другие особые требования, пожалуйста, свяжитесь с нами по адресу [email protected].

     A. Какой тип волокна вы используете? (одномодовый или многомодовый)
     B. Какие длины волн вы используете? (указать в нанометрах)
     C. Какой размер куртки? (Акрилатное покрытие с наружным диаметром 250 микрон; оболочка из хайтрела с наружным диаметром 900 микрон)
     D. Какой длины должны быть волокна? (Длина волокна в метрах, стандарт 1 метр)
     E. Какой тип разъемов вам нужен? (Коды разъемов для каждого порта, входные и выходные соединения)
