Разветвитель ПЛК 2x64, оптоволокно G.657A 0,9 мм для ввода и вывода, разъемы FC, SC, LC или ST на выбор.
Разветвитель ПЛК 2x64 делит или объединяет 2 входа сигналов на 64 выхода.
Разделители планарной световой цепи (ПЛК), разветвители ПЛК используются для распределения или объединения оптических сигналов. Он основан на технологии планарных световолновых схем и обеспечивает недорогое решение для распределения света с малым форм-фактором и высокой надежностью.
Разветвители ПЛК 1xN - это процесс точного выравнивания для равномерного разделения одного оптического входа на несколько оптических выходов, в то время как разветвители ПЛК 2xN делят двойной оптический вход (и) на несколько оптических выходов. Разветвители для ПЛК Fiber-Mart обладают превосходными оптическими характеристиками, высокой стабильностью и высокой надежностью для удовлетворения различных требований приложений.
Fiber-Mart предлагает различные безблочные разветвители ПЛК 1xN и 2xN, включая 1x2, 1x4, 1x8, 1x16,1x32, 1x64 оптоволоконный разветвитель PLC и 2x2, 2x4, 2x8, 2x16, 2x32, 2x64 оптоволоконные разветвители безблочного типа.
Особенности разветвителя ПЛК безблочного типа
Хорошая однородность и низкие вносимые потери
Низкие потери, зависящие от поляризации
Отличная механика
Стабильность Telecordia GR-1221 и GR-1209
Компоненты, прошедшие сертификацию TLC, соответствуют YD1117-2001
Условия эксплуатации: от -40 ° C до + 85 ° C
Высокий коэффициент затухания поляризации и отличная однородность
Вход волокна: 0,9 мм
Выход волокна: 0,9 мм
G.657A Волокно
Применение разветвителей ПЛК безблочного типа
Оптоволокно до точки (FTTX)
Волокно в дом (FTTH)
Пассивные оптические сети (PON, GEPON)
Локальные сети (LAN)
Кабельное телевидение (CATV)
Испытательное оборудование
Упаковка
(Стоимость доставки рассчитывается по объему) A. Прозрачная пластиковая коробка (по умолчанию)
B. Автономная картонная коробка
C. Экономичная упаковка - одна картонная коробка содержит несколько предметов.

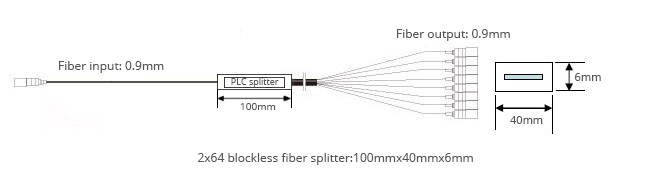

Черчение
Безблочный разветвитель для ПЛК может реализовать эффект выхода свободной трубки диаметром 0,9 мм без использования разветвителя. Он небольшой по объему и прост в использовании.
V.S FBT Coupler, преимущества ПЛК заключаются в следующем
Потери на передачу на разных длинах волн нечувствительны, поэтому они могут соответствовать требованиям передачи на разных длинах волн.
Высокая спектральная однородность, может разделять сигналы в среднем
Компактная структура, небольшой объем
Экономическое преимущество очень очевидно на многих разделительных каналах.
запросить информацию
Fiber-Mart предлагает целую серию разветвителей 1xN и 2xN, адаптированных для конкретных приложений:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64; 2x2, 2x4, 2x8, 2x16, 2x32,2x64 Доступны варианты разветвителей.
б. Разъемы SC / UPC, FC / UPC, LC / UPC, SC / APC, FC / APC, LC / APC или никакие разъемы могут быть выбраны по вашему желанию
c. 0,9 мм для входного и выходного волокна.
d. Длина косички также может быть изменена; Обычно мы предоставляем вам 1,5 м, добро пожаловать, свяжитесь с нами для получения более подробной информации.
Наш завод
|
Parameter |
Port Configuration |
|
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Fiber Type |
G.657A |
|
Operating Wavelength(nm) |
1260～1650 |
|
Insertion Loss(dB) |
Typical |
4.2 |
7.8 |
11.2 |
14.6 |
17.4 |
21.4 |
|
Max |
4.6 |
8.2 |
11.6 |
15 |
17.9 |
21.9 |
|
Loss Uniformity (dB) |
Max |
1 |
1.4 |
1.5 |
2 |
2.5 |
2.5 |
|
Return Loss (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
|
PDL (dB) |
Max |
0.2 |
0.2 |
0.4 |
0.4 |
0.4 |
0.5 |
|
Directivity (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wavelength Dependent Loss(dB) |
Max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
|
Temperature Dependent Loss(-40~+85°C) |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
|
Operating Temperature (°C) |
-40~+85 |
|
Storage Temperature (°C) |
-40~+85 |
Примечание:
· Выше приведены параметры для блочного оптоволоконного разветвителя ПЛК с разъемами.
· Без разъемов вносимые потери будут на 0,2 дБ ниже.
