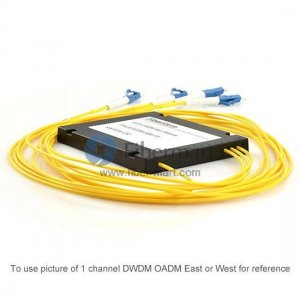

4 канала DWDM OADM East-and-West ABS Pigtailed Module Duplex
Дуплексный DWDM OADM для трафика «Восток-Запад»
Модули Duplex DWDM/AD добавляют (мультиплексируют) и удаляют (демультиплексируют) выбранные длины волн по двухволоконному дуплексному каналу DWDM MUX и DEMUX для трафика в направлении «Восток-Запад».
Модули Fiber-Mart DWDM OADM (DWDM/AD) — это оптические мультиплексоры добавления и удаления (OADM) с плотным спектральным разделением каналов (DWDM). «Добавление» и «удаление» здесь относятся к способности устройства добавлять один или несколько новых каналов длины волны к существующему многоволновому сигналу WDM и удалять (выводить) один или несколько каналов, передавая эти сигналы на другой сетевой путь.
Используя высокопроизводительную технологию фильтрации, DWDM/AD — это пассивный оптический мультиплексор добавления и удаления, предназначенный для оптического добавления/вывода одного или нескольких каналов DWDM в одно или два волокна. Это идеальное решение для Metro-Core, Metro-Access и Enterprises, представляющее собой семейство гибких, экономически эффективных решений, которые расширяют пропускную способность существующего волокна в приложениях с конфигурациями «точка-точка», «кольцо» или «шина».
Каналы ввода/вывода подключаются к любому из приемопередатчиков Fiber-Mart DWDM на стороне оборудования, а также мы предоставляем дополнительные конфигурации портов, такие как: порт монитора, порт полосы пропускания 1310 нм и порт Express в соответствии с запросом клиента. Доступно в 100 ГГц или 200 ГГц (0,8/1,6 нм), для монтажа в стойку 19", в модуле LGX или в упаковке из ABS-пластика с пигтейлами.
Детали передней панели
-
a
Общий порт:
Магистральный вход и выход в западном и восточном трафике.
Доступны разъемы LC, SC, ST и FC.
b
Порт добавления/вывода на западе:
Добавление и вывод на западе.
Доступны разъемы LC, SC, ST и FC.
Соответствует стандарту ITU-T G.657A1 DWDM, сетка 100 ГГц.
c
Порт добавления/вывода на востоке:
Добавление и вывод на востоке.
Доступны разъемы LC, SC, ST и FC.
Соответствует стандарту ITU-T G.657A1 DWDM, сетка 100 ГГц.
ПРИМЕЧАНИЕ:
-
Фактическая компоновка зависит от выбранного типа разъема, а также других факторов. Однако принципиальная схема остается прежней
-
Мы также предоставляем дополнительные конфигурации портов, такие как: порт монитора, порт полосы пропускания 1310 нм и Express Port для этих мультиплексоров по выбору клиента, нужны дополнительные сведения, пожалуйста, свяжитесь с [email protected]
Подробности товара
-
4 канала DWDM OADM
-
2 x входных порта + 2 x выходных порта
-
Все каналы Add/Drop для трафика West и East: сетка 100 ГГц (0,8 нм). Примечание: сетка 200 ГГц (16 нм) также доступна по запросу.
-
Корпус из ABS-пластика с пигтейлами
-
OADM-дополнение к линейке продуктов Express DWDM
-
Соответствует стандарту ITU-T G.657A1 DWDM
-
Протокол и скорость прозрачны для приложений до 10 Гбит/с
-
Расстояние метро, до 80 км
-
Полностью пассивное устройство, не требуется источник питания
-
Оно оснащено портами конфигурации, такими как Monitor, Express port, в соответствии с выбором заказчика (см. опции)
-
Передняя панель оснащена адаптерами в соответствии с выбором заказчика (см. опции)
-
Производственное предприятие, сертифицированное по стандарту ISO 9001
Тип модуля АБС
Раздельный мультиплексор и демультиплексор (по умолчанию) Комбинированный мультиплексор и демультиплексор
Для дуплексного мультиплексора и демультиплексора мы делаем отдельный корпус ABS по умолчанию. Как показано на рисунке слева, есть два отдельных корпуса ABS, один для упаковки каналов длин волн мультиплексора, а другой для каналов длин волн демультиплексора.
Хотя мы также можем предоставить комбинированный корпус ABS, как показано на рисунке справа, мультиплексор и демультиплексор упакованы все вместе в один корпус ABS, что экономит место, не влияя на использование и функциональность. Очень удобно упаковывать мультиплексор и демультиплексор в один корпус ABS для дуплексных каналов длин волн, таких как 2 канала, 4 канала...9 каналов, но для 16 каналов и 18 каналов мы рекомендуем вам выбрать монтаж в стойку 1U, так как корпуса ABS может быть недостаточно для упаковки такого количества каналов.
Механические детали для корпуса
Примечание: Обратите внимание, что представленные здесь чертежи показывают только размеры, а не конкретную конфигурацию модуля.
