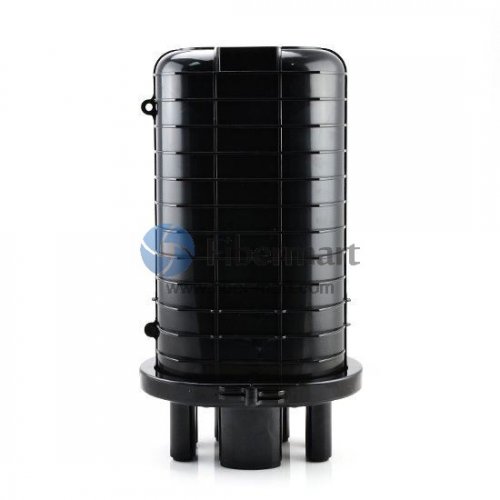

48 волокон, 7 входов, серия S033, термоусадочный тип, вертикальный/купольный оптоволоконный соединитель
Описание
Вертикальные (купольные) заглушки для сращивания оптоволоконных кабелей изготовлены из высококачественного инженерного пластика. Fiber-Mart поставляет различные типы портов, фитинги и различные номера волоконно-оптических жил для вертикальных/купольных муфт сращивания волоконно-оптических кабелей.
Заглушка для сращивания Fiber-Mart подходит для защиты сращиваний оптических волокон в прямых и ответвленных приложениях и может использоваться в проектах по прокладке воздушных, воздуховодных и прямо подземных волоконно-оптических кабелей.
Ключевая особенность
Подходит для обычного волокна и ленточного волокна.
Полностью укомплектован всеми деталями для удобной работы.
Структура перекрытия в лотке для сращивания для легкой установки.
Волокно-изгиб радия гарантирован более 40 мм.
Простота установки и повторного ввода с помощью обычного консервного ключа.
Отличное механическое уплотнение для защиты волокна и соединения, обеспечивающее долговечность.
Выдерживают суровые условия влажности, вибрации и экстремальных температур.
Основные технические параметры
|
Item |
FM-S033 |
|
Cable ports |
7 Entires |
|
Number of fiber fusion |
48 (bunchy) |
|
Capacity of splice tray |
12/24/48 (bunchy) |
|
Dimension (mm) |
500×250 |
|
Cable diameter(mm) |
8~40 |
|
Max capacity of fiber |
288 (bunchy) |
|
Working temperature |
-40℃~65℃ |
|
Insulation resistance |
＞2×104MΩ |
|
Sealing Type |
Heat-shrinkable Type |
|
Installation Type |
Pole-Mount |
|
Sealing structure |
Silicon gum material |
Примечания: Установка Pole-Mount по умолчанию в Fiber-Mart, другие также могут быть настроены в соответствии с вашими требованиями, пожалуйста, свяжитесь с нами по адресу [email protected] для получения подробной информации.
Заявление
Подходит для антенны и воздуховода.
Среда кабельного телевидения, телекоммуникации, помещения клиентов, операторские сети и оптоволоконные сети.

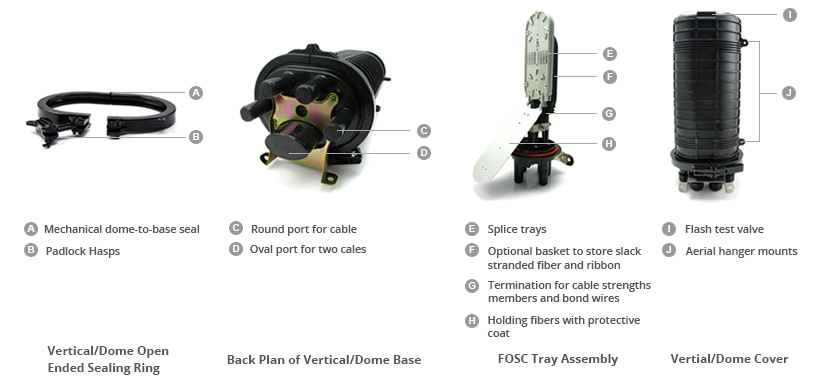

Вертикальное/купольное оптическое соединение
.jpg)
Примечание. К овальному порту можно подключить два отдельных кабеля или неразрезанный «экспресс-кабель».
Основные компоненты
No. |
Name of components |
Quantity |
Usage |
Remarks |
|
1 |
FOSC cover |
1 piece |
Protecting fiber cable splices in whole |
Internal diameter: |
|
|
|
|
|
355 ×150(mm) |
|
2 |
Fiber optic splice tray (FOST) |
|
Fixing heat shrinkable protective sleeve and holding fibers |
12/24/48 bunchy |
|
3 |
Fiber holding tray |
1 pcs |
Holding fibers with protective coat |
|
|
4 |
Foundation |
1 set |
Fixing fiber cable, reinforced core and FOST |
|
|
5 |
Base |
1 set |
Fixing internal and external structure |
|
|
6 |
Seal fitting |
1pieces |
Sealing between FOSC cover and base |
|
|
7 |
Pressure testing valve |
1 set |
After injecting air, it is used for pressure testing and sealing testing |
Configuration as per requirement |
|
8 |
Earthing deriving device |
1 set |
Deriving metallic parts of fiber cable in FOSC for earthing connection |
Configuration as per requirement |
Основные аксессуары и специальные инструменты
|
No. |
Name of accessories |
Quantity |
Usage |
Remarks |
|
1 |
Heat shrinkable protective sleeve |
|
Protecting fiber splices |
Configuration as per capacity |
|
2 |
Nylon tie |
|
Fixing fiber with protective coat |
Configuration as per capacity |
|
3 |
Heat shrinkable fixing sleeve (single) |
|
Fixing and sealing single fiber cable |
Configuration as per requirement |
|
4 |
Seal tape |
|
Fixing and sealing mass of fiber cable |
Configuration as per specification |
|
5 |
Branching clip |
|
Branching fiber cables |
Configuration as per requirement |
|
6 |
Earthing wire |
1 piece |
Putting through between earthing devices |
|
|
7 |
Desiccant |
1 bag |
Put into FOSC before sealing for desiccating air |
|
|
8 |
Labeling paper |
1 piece |
Labeling fiber |
|
|
9 |
Special wrench |
1 pieces |
Tightening nut of reinforced core |
|
|
10 |
Metal hoop |
1 set |
For wall mounting and pole hugging |
|
|
11 |
Buffer tube |
To be decided by customers |
Hitched to fibers and fixed with FOST, managing buffer |
Configuration as per requirement |
|
12 |
Aluminum-foil paper |
1 piece |
Protect the bottom of FOS |
|
Примечание. Эта цена не включает аксессуары и инструменты. Если они вам нужны, свяжитесь с нами по адресу [email protected] для получения подробной информации.
