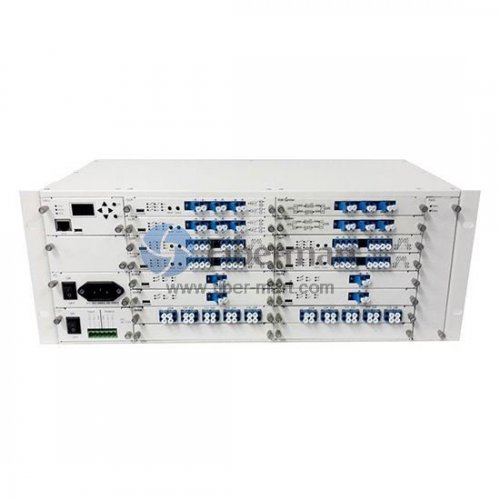

Мультиплексное управляемое шасси 4U для подключаемого модуля EDFA

Мультиплексное управляемое шасси для сменных плат типа EDFA 4U

Мультиплексное управляемое шасси 4U FIBER-MART.COM для сменных карт типа EDFA обеспечивает идеальное решение для городских, региональных и сверхдальних оптических сетей. Шасси - это платформа с высокой плотностью размещения и низким энергопотреблением, сочетающая в себе современную электронику и превосходные оптические характеристики, что позволяет создавать или модернизировать сети в соответствии с сегодняшними и будущими требованиями к мультисервисному доступу .

В нашем шасси есть резервные блоки источников питания, которые могут быть резервными, и 4 блока вентиляторов, которые можно заменять независимо. Блок управления сетью содержит порт Ethernet, который можно использовать для управления по протоколу SNMP по умолчанию, и он может контролировать и управлять различными активными блоками, такими как EDFA и OEO. Мы также предоставляем порт Telnet в качестве опции в соответствии с потребностями клиента.

Наша конструкция конструкции шасси очень важна для достижения компактности и высокой надежности. В системе используется подключаемый модуль, корпус 4U может поддерживать до 16 карт EDFA. Оптический мазер Stability Pump и уникальная схема ATC (автоматический контроль температуры), AGC (автоматический контроль усиления), APC (автоматический контроль мощности) и ACC (автоматический контроль тока) используются в качестве ключевого компонента для обеспечения высокой стабильности и надежности. .

Вместе с OLP (карта защиты оптической линии), OEO (обеспечивает несколько функций, включая преобразование длины оптической волны, усиление оптического сигнала и оптическое мультиплексирование), карту разветвителя (обеспечивает разветвление оптического сигнала) и карту пассивного деления волны, Может быть сконструирована мультисервисная платформа передачи, эффективная по плотности и пространству (только если оборудование от одного производителя).


Функции

    Корпус 4U для монтажа в 19-дюймовую стойку с EIA ： 482,6 * 220 * 178 мм
    Подключаемый дизайн, компактная и гибкая установка
    Может быть загружено до 16 карт EDFA для доступа к нескольким сигналам
    Поддержка смешанной вставки карты PA, карты LA и карты BA
    Совместимость с картой DWDM EDFA, картой SDH EDFA и картой CATV EDFA
    Плата OEO, карта OLP, карта сплиттера и карта пассивного деления волны могут быть установлены в шасси одновременно (только если оборудование от одного производителя)
    Поддержка управления сетью SNMP (по умолчанию) и порта Telnet (необязательно)
    Поддержка управления сетью SNMP через порт Ethernet
    Поддержка RS232, RS485 (порт USB)
    Светодиодные индикаторы на передней панели упрощают дизайн, чтобы избежать неправильного использования
    Высокопроизводительный двойной источник питания с возможностью горячей замены: 110 В / 220 В в сочетании с 48 В
    Интеллектуальная система контроля температуры и оптимизированная конструкция вентиляции обеспечивают высокую стабильность и надежность, чтобы обеспечить среднее время безотказной работы 150000 часов.


Приложения

    Сети SDH
    Системы DWDM
    CATV, PON, FTTx, RFoG
    Встроенное усиление, предусилитель или бустерное усиление
    Метро, ​​магистральные и распределительные сети большой мощности


Механический размер


Рекомендуемые продукты


Сменная карта типа EDFA
·Тихий шум
· Низкие искажения
· Высокая выходная мощность
· Широкая рабочая длина волны

Позиция Мультиплексное управляемое шасси 1U для подключаемого модуля Catd типа EDFA Мультиплексное управляемое шасси 4U для подключаемого модуля Catd типа EDFA
Модель FM-1U-R-EDFA FM-4U-R-EDFA
Количество слотов EDFA 4 16
Напряжение Мин. 85/170 В перем. Тока Мин. 85/170 В переменного тока
Тип. 110/220 В перем. Тока Тип. 110/220 В переменного тока
Максимум. 132/264 В переменного тока Макс. 132/264 В переменного тока
Потребляемая мощность 60 Вт 60 Вт
Рабочая температура -5 ~ 60 ℃ -5 ~ 60 ℃
Температура хранения -40 ~ 80 ℃ -40 ~ 80 ℃
Влажность 10-85% (без конденсации) 10-85% (без конденсации)
Размеры (Ш × Г × В) 482,6 × 300 × 44,5 мм 482,6 × 220 × 178 мм
