5 каналов CWDM OADM East или West ABS Pigtailed Module Simplex
Симплексный CWDM OADM для восточного или западного трафика
Модули Simplex CWDM/AD добавляют (мультиплексируют) и удаляют (демультиплексируют) выбранные длины волн по одному оптоволоконному каналу Simplex CWDM MUX или DEMUX для восточного или западного трафика.
Модули Fiber-Mart CWDM OADM (CWDM/AD) — это оптические мультиплексоры ввода-вывода (OADM) с мультиплексированием с разделением по длине волны (CWDM). «Добавление» и «вывод» здесь относятся к способности устройства добавлять один или несколько новых каналов длины волны к существующему многоволновому сигналу WDM и выводить (удалять) один или несколько каналов, передавая эти сигналы на другой сетевой путь.
CWDM/AD — это пассивный оптический мультиплексор ввода-вывода, разработанный для приложений с конфигурациями «точка-точка», «кольцо» или «шина», который обеспечивает идеальное решение для растущего спроса на полосу пропускания в корпоративных и городских сетях доступа и обеспечивает существенную экономию средств для производителей сетевого оборудования, позволяя им разрабатывать системы городского доступа, которые дешевле, проще в предоставлении и эксплуатации.
Добавленные/удаленные каналы подключаются к любому из приемопередатчиков CWDM Fiber-Mart на стороне оборудования, а также мы предоставляем дополнительные конфигурации портов, такие как: Express Port, Monitor Port, порт полосы пропускания 1310 нм и порт 1550 нм для этих мультиплексоров по выбору заказчика.
Детали передней панели
-
a
Общий порт:
Магистральный вход и выход в западном и восточном трафике.
Доступны разъемы LC, SC, ST и FC.
b
Порт добавления/вывода для определенной длины волны:
Добавление и вывод на западе или востоке.
Доступны разъемы LC, SC, ST и FC.
Соответствует стандарту CWDM ITU-T G.657A1 от 1270 нм до 1610 нм с увеличением на 20 нм.
ПРИМЕЧАНИЕ:
-
Фактическая компоновка зависит от выбранного типа разъема, а также других факторов. Однако принципиальная схема остается прежней
-
Мы также предоставляем дополнительные конфигурации портов, такие как порт монитора для этих мультиплексоров по выбору клиента, нужны дополнительные подробности, пожалуйста, свяжитесь с [email protected]
Подробности товара
-
5-канальный CWDM OADM
-
1 x общий порт для трафика Запад или Восток: симплексный разъем
-
Все каналы ввода/вывода для трафика Запад или Восток: симплексный разъем; разделение каналов 20 нм от 1270 нм до 1610 нм
-
1 x корпус с пигтейлом из ABS
-
OADM дополнение к линейке продуктов Express CWDM
-
Соответствует стандарту ITU-T G.657A1 CWDM
-
Протокол и скорость прозрачны для приложений до 10 Гбит/с
-
Применимы недорогие трансиверы, существующее оборудование все еще может использоваться
-
Она оснащена портами конфигурации, такими как Monitor, Express port, в соответствии с выбором клиента (см. опции)
-
Передняя панель оснащена адаптерами в соответствии с выбором клиента (см. опции)
-
Производственное предприятие, сертифицированное по стандарту ISO 9001

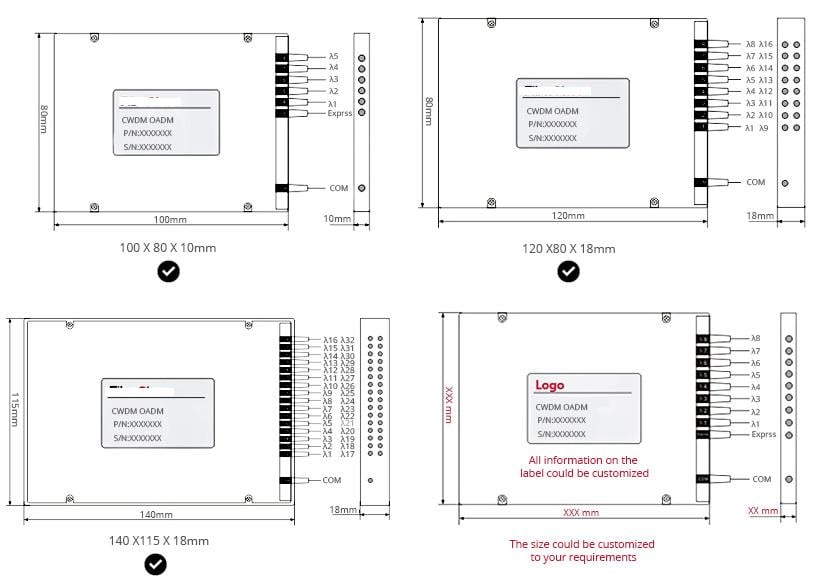

Механические детали для корпуса
Примечание: Обратите внимание, что представленные здесь чертежи показывают только размеры, а не конкретную конфигурацию модуля.
