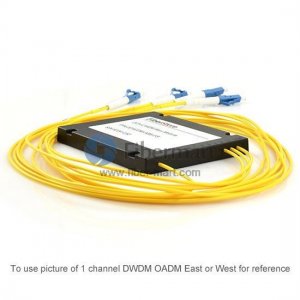

5 каналов ABS Pigtailed Module Simplex DWDM OADM East или West

5 каналов DWDM OADM East или West ABS Pigtailed Module Simplex

Simplex DWDM OADM for East or West Traffic

Модули Simplex DWDM/AD добавляют (мультиплексируют) и удаляют (демультиплексируют) выбранные длины волн по двухволоконному каналу Simplex DWDM MUX или DEMUX для трафика в направлении «Восток-Запад».

Модули Fiber-Mart DWDM OADM (DWDM/AD) — это оптические мультиплексоры добавления и удаления (OADM) с плотным мультиплексированием по длине волны (DWDM). «Добавление» и «удаление» здесь относятся к способности устройства добавлять один или несколько новых каналов длины волны к существующему многоволновому сигналу WDM и удалять (выводить) один или несколько каналов, передавая эти сигналы на другой сетевой путь.

Используя высокопроизводительную технологию фильтрации, DWDM/AD — это пассивный оптический мультиплексор добавления и удаления, предназначенный для оптического добавления/вывода одного или нескольких каналов DWDM в одно или два волокна. Это идеальное решение для Metro-Core, Metro-Access и Enterprises, представляющее собой семейство гибких, экономически эффективных решений, которые расширяют пропускную способность существующего волокна в приложениях с конфигурациями «точка-точка», «кольцо» или «шина».

Каналы ввода/вывода подключаются к любому из приемопередатчиков Fiber-Mart DWDM на стороне оборудования, а также мы предоставляем дополнительные конфигурации портов, такие как: порт монитора, порт полосы пропускания 1310 нм и порт Express в соответствии с запросом клиента. Доступно в 100 ГГц или 200 ГГц (0,8/1,6 нм), для монтажа в стойку 19", в модуле LGX или в упаковке из ABS-пластика с пигтейлами.

Детали передней панели

a
Общий порт:

Магистральный вход и выход в западном и восточном трафике.
Доступны разъемы LC, SC, ST и FC.

b
Порт добавления/вывода для определенной длины волны:

Добавление и вывод на западе или востоке.
Доступны разъемы LC, SC, ST и FC.
Соответствует стандарту ITU-T G.657A1 DWDM, сетка 100 ГГц.

ПРИМЕЧАНИЕ:

• Фактическая компоновка зависит от выбранного типа разъема, а также от других факторов. Однако принципиальная схема остается прежней
• Мы предоставляем дополнительные конфигурации портов, такие как: Express Port, Monitor Port, 1310nm passband port и 1550nm port для этих мультиплексоров в соответствии с выбором клиента, нужны дополнительные сведения, пожалуйста, свяжитесь с [email protected]
• При использовании с 1310nm legacy SDH/SONET не следует использовать длины волн CWDM 1270, 1290, 1310, 1330 и 1350nm.
• При использовании с устаревшей SDN/SONET 1550 нм не следует использовать длины волн CWDM 1510, 1530, 1550, 1570 и 1590 нм.

Подробности товара

• 5 каналов DWDM OADM
• 1 x входной порт + 1 x выходной порт
• Все каналы Add/Drop для трафика West или East: сетка 100 ГГц (0,8 нм). Примечание: сетка 200 ГГц (16 нм) также доступна по запросу.
• Корпус из ABS-пластика с пигтейлами
• OADM-дополнение к линейке продуктов Express DWDM
• Соответствует стандарту ITU-T G.657A1 DWDM
• Протокол и скорость прозрачны для приложений до 10 Гбит/с
• Расстояние метро, ​​до 80 км
• Полностью пассивное устройство, не требуется источник питания
• Оно оснащено портами конфигурации, такими как Monitor, Express port, в соответствии с выбором заказчика (см. опции)
• Передняя панель оснащена адаптерами в соответствии с выбором заказчика (см. опции)
• Производственное предприятие, сертифицированное по стандарту ISO 9001

Механические детали для корпуса

Примечание: Обратите внимание, что представленные здесь чертежи показывают только размеры, а не конкретную конфигурацию модуля.
