8 каналов DWDM MUX DEMUX C19 в C26 с портом монитора и Express Port 1RU Duplex
Duplex DWDM MUX & DEMUX
Мультиплексор (MUX) и демультиплексор (DEMUX) объединены в единое устройство для двунаправленной передачи данных по двум волокнам.
Модули DWDM Mux/Demux являются частью серии высокопроизводительных продуктов на основе планарной технологии «кремний-на-кремнии». Чипы AWG Fiber-MART.Com, используемые для DWDM Mux/Demux, предназначены для дальних, городских и доступных приложений, где первостепенное значение имеют выдающиеся оптические характеристики и низкая стоимость.
Модули DWDM с атермальной решеткой волновода (AAWG) — особенности атермальной конструкции корпуса, не требующие электропитания, программного обеспечения или контроля температуры.
Модули DWDM с термической решеткой волновода (TAWG) предназначены для использования в выпуске C-диапазона системы DWDM. Для уменьшения рассеиваемой мощности устройств в различных условиях окружающей среды корпус AWG специально разработан с выбором надежного термопластика с низкой теплопроводностью, а рабочая температура AWG контролируется с помощью нагревателя фольгированного резиста или термоэлектрического элемента Пельтье с термисторным датчиком температуры.
Разнос каналов для DWDM составляет 1,6/0,8/0,4 нм (сетка 200 ГГц/100 ГГц/50 ГГц). Такой малый разнос каналов позволяет передавать одновременно гораздо больше информации.

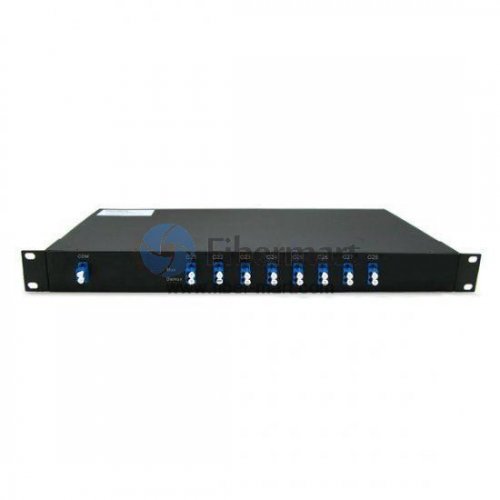

Детали передней панели
Примечание: Фактическая компоновка зависит от выбранного типа разъема, а также других факторов. Однако принципиальная схема остается прежней.
Подробности товара
-
8 каналов DWDM-мультиплексора и демультиплексора в одной стойке 1U
-
Разнос каналов для DWDM составляет 0,8 нм (сетка 100 ГГц). 1,6 нм (200 ГГц) также доступно по запросу.
-
Com-порт дуплексный
-
Корпус для монтажа в стойку 1U 19 дюймов
-
Прозрачный протокол (от 10 Мбит/с до 100 Гбит/с)
-
Расстояние: до 80 км в зависимости от бюджета мощности пользовательского оборудования
-
Низкие вносимые потери
-
Отличная изоляция каналов
-
Оптический тракт без эпоксидной смолы
-
Соответствует стандарту ITU-T G.657A1.
-
Производственное предприятие, сертифицированное по стандарту ISO 9001
Механические детали для корпуса
Примечание: Обратите внимание, что представленные здесь чертежи показывают только размеры, а не конкретную конфигурацию модуля.
