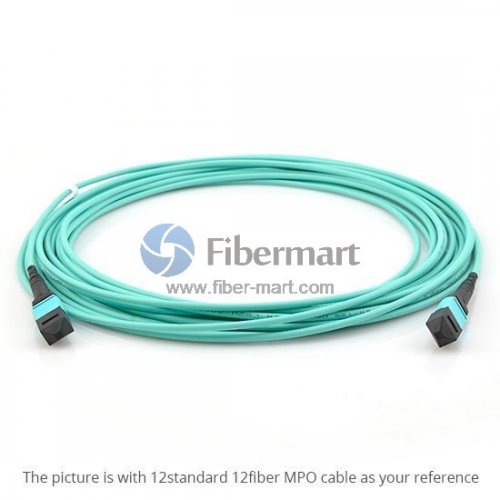

8 волокон OM3, 12 жил, магистральный кабель MTP, 3,0 мм, LSZH/Riser
MTP — это система предварительного подключения оптического волокна с высокой плотностью, которая обычно используется в трех областях.
-
Приложение центра обработки данных с высокоплотной средой
-
Оптоволокно до здания
-
Применение внутреннего разъема в оптоволоконном оборудовании, таком как сплиттер, 40G/100G SFP и SFP+.
Fiber-MART.Com pdf_d.png10G Модернизация центра обработки данных до 40G/100G.
Типы разъемов MTP
 |
 |
|
MTP Male with Pins |
MTP Female without Pins |
|
Two other clearly visible features are the noses and guide grooves (keys) on the top side.(Note: Female connector need to connect with male connector type.) |
Предварительно прекращенная технология MTP – полярность
Три метода полярности типа A, типа B и типа C используются для обеспечения правильного двунаправленного распределения.
Обратите внимание: при подключении к двум трансиверам 40G QSFP+ в качестве полярности выберите крест типа B; при подключении к другому оборудованию, например MTP LGX Cassette, вы можете выбрать любую из полярностей по своему усмотрению.
Иллюстрация структуры сборки
Магистральные оптоволоконные патч-корды MTP заканчиваются разъемами MTP на обоих концах.
1. Диаметр кабеля MTP по умолчанию составляет 3,0 мм.
2. Цвет одномодового разъема MTP по умолчанию — синий.
3. Диаметр ответвительного кабеля можно выбрать как 0,9 мм, 2,0 мм. Пожалуйста, свяжитесь с нами по адресу [email protected] для получения информации о другом стандарте диаметра.
4.Fiber-Mart также может изготовить натяжные проушины по индивидуальному заказу. Если вам нужно, свяжитесь с нами.
Разница МТП и МПО
Термин MTP является зарегистрированной торговой маркой US Conec и является основной тенденцией в Европе и Америке.
Машины и испытательное оборудование MTP/MPO
|
1 |
Our adopt industry's leading high-performance polishing machine, and complemented by precision plates holders designed for MT ferrules. |
|
|
|
2 |
The industry leading device of 3D interferometer provides verification of MTP/MPO polishing process, the interferometer making all parameters of hte polished MT ferrule complies and exceeds industry standards. |
|
|
|
3 |
After the 3D interference detection, the flexibility of the tester provides the the complete spectrum of optical testing required for complex and high fiber count cable assemblies. |
Справочник параметров
|
Type |
Single mode |
Single mode |
Multi mode |
|
(APC polish) |
(PC polish) |
(PC polish) |
|
Fiber count |
8, 12, 24 etc. |
8, 12, 24 etc. |
8, 12, 24 etc. |
|
Fiber type |
G652D, G657A1 etc. |
G652D, G657A1 etc. |
OM1, OM2, OM3 etc. |
|
Maximum Insertion Loss |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Low Loss |
Low Loss |
Low Loss |
|
≤0.35 dB |
≤0.70 dB |
≤0.35 dB |
≤0.70 dB |
≤0.35dB |
≤0.60dB |
|
Return Loss |
≥55 dB |
≥45 dB |
≥20 dB |
|
Durability |
≥200 times |
≥200 times |
≥200 times |
|
Operating Temperature |
-10℃ ~ +70℃ |
-10℃ ~ +70℃ |
-10℃ ~ +70℃ |
|
Test Wavelength |
1310nm |
1310nm |
850nm |
Примечание. Максимальная пропускная способность различных многомодовых волокон.
OM1 — ядро 62,5 мкм — 10 ГБит до 33 метров, гигабит до 300 метров
OM2 — ядро 50 мкм — 10 ГБит до 82 метров, гигабит до 500 метров
OM3 — ядро 50 мкм, оптимизированное для лазера — 10 ГБит до 300 метров, гигабит до 1000 метров
OM4 — ядро 50 мкм, оптимизированное для лазера — 10 ГБит до 550 метров, гигабит до 1000 метров
Сделать на заказ
|
Fiber Type |
Cable Type |
Fiber Count |
Termination |
Cable Length |
Breakout Length (Inches) |
Breakout Termination |
Polarity |
Lableing |
OM4
OM3
OS1/2
OM2
OM1 |
LSZH Bunch
Riser Bunch
LSZH Ribbon
Riser Ribbon |
12
24
36
48
72
96
144 |
First Connector
MTP Female
MTP Male
APC MTP Female
APC MTP Male |
1~999 |
12~99
(36" is typical) |
0.9mm
(standard)
2.0mm
3.0mm |
Style A
Style B
Style C |
Standard Custom |
Second Connector
MTP Female
MTP Male
APC MTP Female
APC MTP Male |
