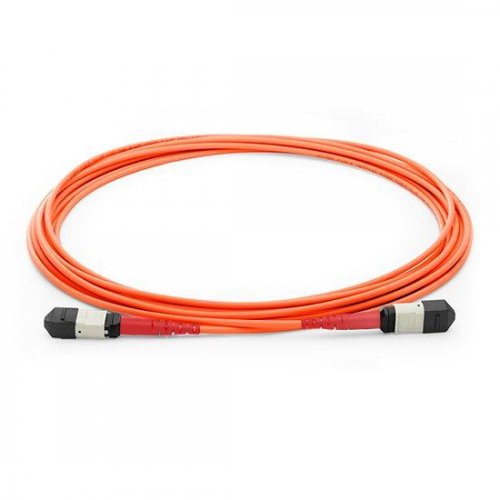

24 волокна, MPO-MPO, многомодовое волокно OM2 50/125, 24 жилы - магистральный кабель MPO
MPO — это высокоплотная система предварительного соединения оптоволокна, которая обычно используется в трех областях:
Применение в центрах обработки данных с высокоплотной средой; Оптоволокно в здании; Применение во внутренних соединителях в волоконно-оптическом оборудовании.
Оптоволоконный соединительный кабель MPO от Fiber-MART соответствует стандартам IEC-61754-7 и TIA-604-5(FOCIS-5). Его можно широко использовать для
модернизации 10G до 40G/100G центра обработки данных .
Типы разъемов MPO
 |
 |
|
MPO Мужской с штифтами |
MPO Female без штифтов |
|
Две другие четко видимые детали — это выступы и направляющие пазы (ключи) на верхней стороне. (Примечание: гнездовой разъем необходимо подключать к штекерному разъему.) |
Технология MPO с предварительной заделкой - Полярность
Для обеспечения правильного двунаправленного распределения используются три метода полярности: тип A, тип B и тип C.
Иллюстрация структуры сборки
На рисунке выше показан магистральный кабель из 144 волокон, который приведен исключительно для справки.
Волоконно-оптические патч-корды MPO заканчиваются разъемами MPO на обоих концах.
1. Диаметр кабеля MPO по умолчанию составляет 3,0 мм.
2. Цвет многомодового разъема OM2 MPO по умолчанию — черный.
3. Диаметр ответвительного кабеля может быть выбран как 0,9 мм, 2,0 мм, пожалуйста, свяжитесь с нами по адресу [email protected] для получения информации о других стандартах диаметра.
4. Fiber-MART также может изготовить протяжные проушины по индивидуальному заказу, обращайтесь к нам, если вам нужно.
Разница между MTP и MPO
Термин MTP является зарегистрированной торговой маркой US Conec и стал основной тенденцией в Европе и Америке.
Машины и испытательное оборудование MTP/MPO
|
1 |
Мы используем ведущий в отрасли высокопроизводительный полировальный станок, а также прецизионные держатели пластин, предназначенные для наконечников MT. |
|
|
|
2 |
Ведущее в отрасли устройство 3D-интерферометра обеспечивает проверку процесса полировки MTP/MPO, интерферометр обеспечивает соответствие всех параметров полированного наконечника MT отраслевым стандартам и даже превосходит их. |
|
|
|
3 |
После трехмерного обнаружения помех гибкость тестера обеспечивает полный спектр оптических испытаний, необходимых для сложных кабельных сборок с большим количеством волокон. |
Параметры кабеля MPO
|
Тип |
Одиночный режим |
Одиночный режим |
Многорежимный |
|
(полироль APC) |
(полироль для ПК) |
(полироль для ПК) |
|
Количество волокон |
8, 12, 24 и т.д. |
8, 12, 24 и т.д. |
8, 12, 24 и т.д. |
|
Тип волокна |
G652D, G657A1 и т.д. |
G652D, G657A1 и т.д. |
ОМ1, ОМ2, ОМ3 и т.д. |
|
Максимальные вносимые потери |
Элита |
Стандарт |
Элита |
Стандарт |
Элита |
Стандарт |
|
Низкие потери |
|
Низкие потери |
|
Низкие потери |
|
|
≤0,35 дБ |
≤0,75 дБ |
≤0,35 дБ |
≤0,75 дБ |
≤0,35 дБ |
≤0,60 дБ |
|
Возвратные потери |
≥55 дБ |
≥45 дБ |
≥20 дБ |
|
Прочность |
≥200 раз |
≥200 раз |
≥200 раз |
|
Рабочая температура |
-10 ~ +70/тд> |
-10 ~ +70/тд> |
-10 ~ +70/тд> |
|
Длина волны теста |
1310 нм |
1310 нм |
850 нм |
Примечания:
Максимальная пропускная способность различных многомодовых волокон
OM1 – 62,5 мкм Ядро – 10 Гбит до 33 метров, гигабит до 300 м
OM2 – 50 мкм Ядро – 10 Гбит до 82 метров, гигабит до 500 м
OM3 – 50 мкм Ядро, оптимизированное для лазера – 10 Гбит до 300 метров, гигабит до 1000 м
OM4 – 50 мкм Ядро, оптимизированное для лазера – 10 Гбит до 550 метров, гигабит до 1000 м
Параметры полярности
|
Длина наконечника |
>7,8 мм |
|
Оптические потери |
Примечания 3 |
|
Высота волокна |
1000нм~3000нм |
|
Радиус длинный |
>500мм |
|
Короткий радиус |
>50мм |
|
Угол длинный |
0±0,2 градуса |
|
Угол короткий |
|
|
Разница высот |
<500нм |
|
Адиацент FH |
<300нм |
|
Провал сердечника |
±200 нм |
ПРИМЕЧАНИЯ:
Допуск: L< 1M( + 0,05/-0M), L-1~10M(+0,1/-0M), L > 10M (+L 1%/-0M)
Полярность соответствует таблице
IL< 0,7 дБ, RL >20 дБ,@850 нм
Корпус, требования к торцевой поверхности соответствуют стандарту Grade A
Изделие соответствует RoHS
Изготовить на заказ
|
Тип волокна |
Тип кабеля |
Количество волокон |
Прекращение |
Длина кабеля |
Длина прорыва (дюймы) |
Прекращение прорыва |
Полярность |
Маркировка |
ОМ4
ОМ3
ОС1/2
ОМ2
ОМ1 |
LSZH Bunch
Riser Bunch
LSZH Ribbon
Riser Ribbon |
24
48
96
144 |
Первый разъем
MPO Female
MPO Male
APC MPO Female
APC MPO Male |
1~999 |
12~99
(обычно 36 дюймов) |
0,9 мм
(стандарт)
2,0 мм
3,0 мм |
Стиль А
Стиль Б
Стиль С |
Стандартный пользовательский |
Второй разъем
MPO Female
MPO Male
APC MPO Female
APC MPO Male |
О номере детали: FS=Fiber-MART; 12= 12 волокон; SM= одномодовый; 2=12 стандартный; M=MPO; x= длина.
