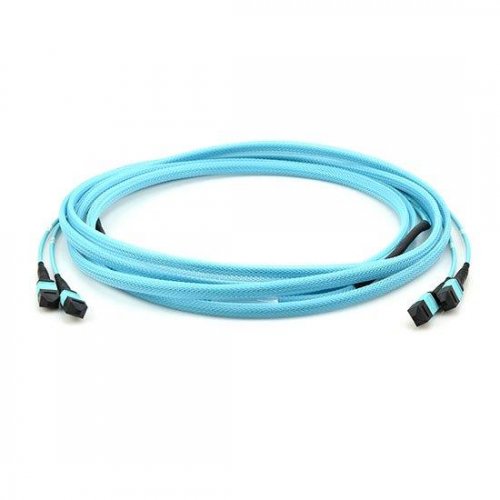

24 волокна MTP к MTP 50um OM3 12 нитей - Магистральный кабель MTP
MTP - это система предварительного подключения оптического волокна высокой плотности, которая обычно используется в трех областях.
Приложение центра обработки данных с высокой плотностью среды. Оптоволокно к зданию. Применение внутреннего соединителя в оптоволоконном оборудовании.
Соединительный кабель MTP Fiber-MART соответствует стандартам IEC-61754-7 и TIA-604-5 (FOCIS-5). Его можно широко использовать для обновления 10G до центра обработки данных 40G / 100G.
Типы соединителей MTP
 |
 |
|
MTP Male with Pins |
MTP Female without Pins |
|
Two other clearly visible features are the noses and guide grooves (keys) on the top side.(Note: Female connector need to connect with male connector type.) |
Предварительно терминированная технология MTP - полярность
Три метода полярности типа A, типа B и типа C используются для обеспечения правильного двунаправленного распределения.
Иллюстрация структуры сборки
На изображении выше показан магистральный кабель с 72 волокнами, который используется только для справки.
Коммутационные кабели магистрального волокна MTP оканчиваются коннекторами MTP на обоих концах.
1. Диаметр кабеля MTP по умолчанию составляет 3,0 мм.
2. Цвет по умолчанию для одномодового разъема MTP - синий.
3. Диаметр ответвления кабеля может быть 0,9 мм, 2,0 мм, пожалуйста, свяжитесь с нами по адресу [email protected] для получения информации о других стандартах диаметра.
4.Fiber-MART также может настраивать вытяжные глаза, добро пожаловать, свяжитесь с нами, если вам нужно.
Разница в MTP и MPO
Термин MTP является зарегистрированным товарным знаком US Conec и является основным трендом в Европе и Америке.
Машины и испытательное оборудование MTP / MPO
1 Мы используем ведущий в отрасли высокопроизводительный полировальный станок, дополненный прецизионными держателями пластин, предназначенными для наконечников MT.
2 Ведущее в отрасли устройство трехмерного интерферометра обеспечивает проверку процесса полировки MTP / MPO, интерферометр, обеспечивающий все параметры полированного наконечника MT, соответствует отраслевым стандартам и превосходит их.
3 После обнаружения трехмерных помех гибкость тестера обеспечивает полный спектр оптических испытаний, необходимых для сложных кабельных сборок с большим количеством волокон.
Справка по параметрам
|
Type |
Single mode |
Single mode |
Multi mode |
|
(APC polish) |
(PC polish) |
(PC polish) |
|
Fiber count |
8, 12, 24 etc. |
8, 12, 24 etc. |
8, 12, 24 etc. |
|
Fiber type |
G652D, G657A1 etc. |
G652D, G657A1 etc. |
OM1, OM2, OM3 etc. |
|
Maximum Insertion Loss |
Elite |
Standard |
Elite |
Standard |
Elite |
Standard |
|
Low Loss |
Low Loss |
Low Loss |
|
≤0.35 dB |
≤0.75 dB |
≤0.35 dB |
≤0.75 dB |
≤0.35dB |
≤0.60dB |
|
Return Loss |
≥55 dB |
≥45 dB |
≥20 dB |
|
Durability |
≥200 times |
≥200 times |
≥200 times |
|
Operating Temperature |
-10 ~ +70 |
-10 ~ +70 |
-10 ~ +70 |
|
Test Wavelength |
1310nm |
1310nm |
850nm |
Примечание: максимальная пропускная способность различных многомодовых волокон
OM1 - 62,5 мкм Ядро - 10 ГБит до 33 метров, гигабит до 300 метров
OM2 - 50 мкм Ядро - 10 ГБит до 82 метров, гигабит до 500 метров
OM3 - ядро 50 мкм, оптимизированное для лазера - 10 ГБит до 300 метров, гигабит до 1000 м
OM4 - ядро 50 мкм, оптимизированное для лазера - 10 ГБит до 550 метров, гигабит до 1000 м
Сделать на заказ
|
Fiber Type |
Cable Type |
Fiber Count |
Termination |
Cable Length |
Breakout Length (Inches) |
Breakout Termination |
Polarity |
Lableing |
OM4
OM3
OS1/2
OM2
OM1 |
LSZH Bunch
Riser Bunch
LSZH Ribbon
Riser Ribbon |
12
24
36
48
72
96
144 |
First Connector
MTP Female
MTP Male
APC MTP Female
APC MTP Male |
1~999 |
12~99
(36" is typical) |
0.9mm
(standard)
2.0mm
3.0mm |
Style A
Style B
Style C |
Standard Custom |
Second Connector
MTP Female
MTP Male
APC MTP Female
APC MTP Male |
О P / N: FS = Fiber-MART; 12 = 12 волокон; SM = одномодовый; 2 = 12 стандартных; M = MTP; x = длина.
