96 волокон OM3 24 жилы MTP Harness Cable 3.0 мм LSZH/Riser
MTP — это высокоплотная система предварительного подключения оптоволокна, которая обычно используется в трех областях: Центры обработки данных с высокоплотной средой Оптоволокно до здания Внутреннее применение соединителей в оптоволоконном оборудовании.
Волоконно-оптический соединительный кабель MTP компании Fiber-MART соответствует стандартам IEC-61754-7 и TIA-604-5 (FOCIS-5). Его можно широко использовать для
модернизации центров обработки данных с 10G до 40G/100G .
MTP-коннектор
 |
 |
|
MTP Мужской с булавками |
MTP Женский без штифтов |
|
Две другие четко видимые детали — это выступы и направляющие пазы (ключи) на верхней стороне. «Женщина» и «мужчина» должны использоваться вместе. |
Технология претерминированного MTP-типа полярности B (перекрестная)
Вышеприведенное приложение предназначено для кабеля MTP-LC, соединяющего порт QSFP+ с (4) портами SFP+ напрямую.
Во многих существующих средах постоянного тока кабели LC-MTP используются для поддержки волоконно-оптических магистралей высокой плотности между коммутаторами, коммутационными панелями стоек и главными распределительными кабельными панелями (MDA).
Например:
Выше представлена сборка MTP-LC из восьми волокон, которая использует бесконтактный разъем на одном конце для сопряжения с портом QSFP на коммутаторе Cisco Nexus серии 6000. Другой конец содержит четыре разъема LC Uniboot, которые обеспечивают подключение к портам SFP+ на коммутаторе. Полярность сборки спаривает волокна от разъема MTP снаружи внутрь; таким образом, волокно 1 и волокно 12 представляют собой дуплексную пару, как и волокно 2 и волокно 11 и т. д.
Разница между MTP и MPO
Термин MTP является зарегистрированной торговой маркой компании US Conec, которая в настоящее время стала тенденцией в области оптоволоконной связи в Европе и Америке.
Иллюстрация структуры сборки
Структура 12-волоконного мини-жильного кабеля

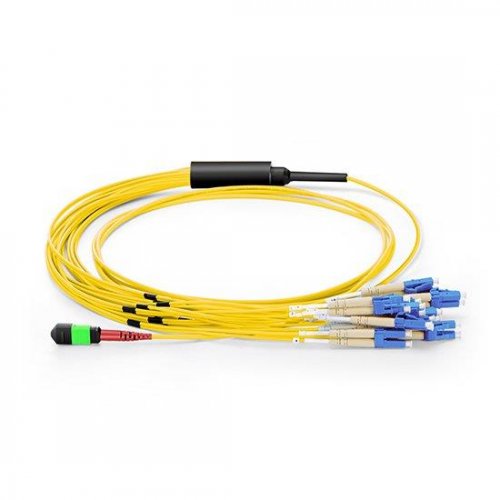

Гибридные жгуты MTP Оптоволоконные соединительные кабели заканчиваются разъемом MTP на одном конце, а на другом конце — разъемами LC, FC, SC, ST или MTRJ, чтобы соответствовать различным требованиям к оптоволоконным кабелям.
1. Диаметр кабеля MTP по умолчанию составляет 3,0 мм.
2. Диаметр ответвительного кабеля может быть выбран как 0,9 мм, 2,0 мм, пожалуйста, свяжитесь с нами по адресу [email protected] для получения информации о других стандартах диаметра.
3. Fiber-MART также может изготовить на заказ протяжные проушины, обращайтесь к нам, если вам нужно.
Машины и испытательное оборудование MTP/MPO
|
1 |
Мы используем ведущий в отрасли высокопроизводительный полировальный станок, а также дополняем его прецизионными держателями пластин, предназначенными для наконечников MT. |
|
|
|
2 |
Ведущее в отрасли устройство 3D-интерферометра обеспечивает проверку процесса полировки MTP/MPO, интерферометр обеспечивает соответствие всех параметров полированного наконечника MT отраслевым стандартам и даже превосходит их. |
|
|
|
3 |
После трехмерного обнаружения помех гибкость тестера обеспечивает полный спектр оптических испытаний, необходимых для сложных и многоволоконных кабельных сборок. |
Прекращение действия MTP
|
Тип |
Одиночный режим |
Одиночный режим |
Многорежимный |
|
(полироль APC) |
(полироль для ПК) |
(полироль для ПК) |
|
Количество волокон |
8, 12, 24 и т.д. |
8, 12, 24 и т.д. |
8, 12, 24 и т.д. |
|
Тип волокна |
G652D, G657A1 и т.д. |
G652D, G657A1 и т.д. |
ОМ1, ОМ2, ОМ3 и т.д. |
|
Максимальные вносимые потери |
Элита |
Стандарт |
Элита |
Стандарт |
Элита |
Стандарт |
|
Низкие потери |
Низкие потери |
Низкие потери |
|
≤0,35 дБ |
≤0,75 дБ |
≤0,35 дБ |
≤0,75 дБ |
≤0,35 дБ |
≤0,60 дБ |
|
Возвратные потери |
≥60 дБ |
≥60 дБ |
Н/Д |
|
Прочность |
≥500 раз |
≥500 раз |
≥500 раз |
|
Рабочая температура |
-40 ~ +80 |
-40 ~ +80 |
-40 ~ +80 |
|
Длина волны теста |
1310 нм |
1310 нм |
850 нм |
Общее прекращение
|
Тип |
Одиночный режим |
Многорежимный |
|
(полироль UPC APC) |
(польский UPC) |
|
Вносимые потери |
≤0,30 дБ |
≤0,30 дБ |
|
Возвратные потери |
≥55 дБ |
≥60 дБ |
≥25 дБ |
|
Прочность |
≥1000 раз |
≥1000 раз |
|
Рабочая температура |
-40 ~ +80 |
-40 ~ +80 |
|
Длина волны теста |
1310 нм |
850 нм |
Примечание: Максимальная пропускная способность различных многомодовых волокон
OM1 – 62,5 мкм Ядро – 10 Гбит до 33 метров, гигабит до 300 м
OM2 – 50 мкм Ядро – 10 Гбит до 82 метров, гигабит до 500 м
OM3 – 50 мкм Ядро, оптимизированное для лазера – 10 Гбит до 300 метров, гигабит до 1000 м
OM4 – 50 мкм Ядро, оптимизированное для лазера – 10 Гбит до 550 метров, гигабит до 1000 м
Изготовить на заказ
|
Тип волокна |
Стандарт волокна |
Количество волокон |
Тип кабеля |
Прекращение |
Длина кабеля (м) |
Длина прорыва 1&2 (дюймы) |
Прекращение прорыва |
Польский тип |
ОМ4
ОМ3
ОС1/2
ОМ2
ОМ1 |
12 волокон |
8~144 волокна |
LSZH Bunch
LSZH Ribbon
Riser Bunch
Riser Ribbon |
Первый разъем:
MTP Female,
MTP Male |
1~999 |
12~99
(обычно 36 дюймов) |
3.0мм |
СКП
АПК |
|
24 волокна |
24~144 волокна |
Второй разъем:
LC Duplex/LC Simplex
SC Duplex/SC Simplex
ST Duplex/ST Simplex
FC Duplex/FC Simplex |
0,9 мкм (стандарт)
2,0 мм
3,0 мм |
Примечание:
Разъем для полировки (A): PC (многомодовый), APC 8° (одномодовый)
Разъем для полировки (B): PC (многомодовый/одномодовый), APC 8° (одномодовый)
Длина разветвления (B): 0,8 м
Тип защиты разъема: IP20
Тип патч-корда: Минижильный кабель, круглый
