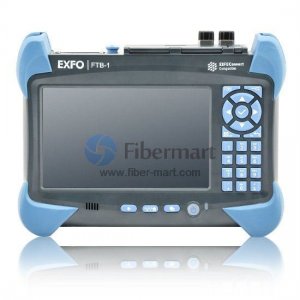

EXFO FTB-1 OTDR 850/1300/1310/1550 нм, 27/26/36/34 дБ

Введение

FTB-720 OTDR от EXFO помогает повысить производительность тестирования для приложений внутри предприятия. Его исключительная мертвая зона событий 0,8 м позволяет вам легко находить и характеризовать все события между передатчиком и распределительной панелью оптоволокна центрального офиса. Эта функция также полезна в приложениях доступа и lan/wan сетей, где события обычно расположены близко друг к другу.

Основные характеристики

Динамический диапазон до 36 дБ
Мертвая зона событий всего 0,8 метра
Комбинированные одномодовые/многомодовые длины волн (модель 12CD-23B)
Интегрированный инструмент: объединяет визуальный локатор неисправностей, инспекционный зонд, широкополосный измеритель мощности и режим источника CW
Контролируемые условия запуска для более точных измерений потерь
Тестирование волокна в реальном времени на длине волны 1625 нм
Совместимость с EXFO Connect: автоматизированное управление активами; данные проходят через облако и попадают в динамическую базу данных
Совместимость с iOLM: множественные захваты одним касанием с четкими результатами «годен/не годен», представленными в простом визуальном формате

Приложения

Тестирование сети доступа
Характеристика LAN/WAN
Частные сети
Центры обработки данных

Гибкость многомодового и одномодового режима

Модель FTB-720 сочетает в себе одномодовые и многомодовые функции, идеально подходящие для тестирования частных/локальных/корпоративных сетей. Она обеспечивает самые короткие мертвые зоны в отрасли, а также молниеносные захваты. Тестируйте многомодовое волокно в помещениях или одномодовое волокно между помещениями — все с помощью одного блока OTDR — и максимизируйте возврат инвестиций.

Информация о заказе

ФТБ-1-720-023Б	EXFO FTB-1 OTDR с модулем FTB-720-023B
ФТБ-1-720-12CD-23B	EXFO FTB-1 OTDR 850/1300/1310/1550 нм, 27/26/36/34 дБ

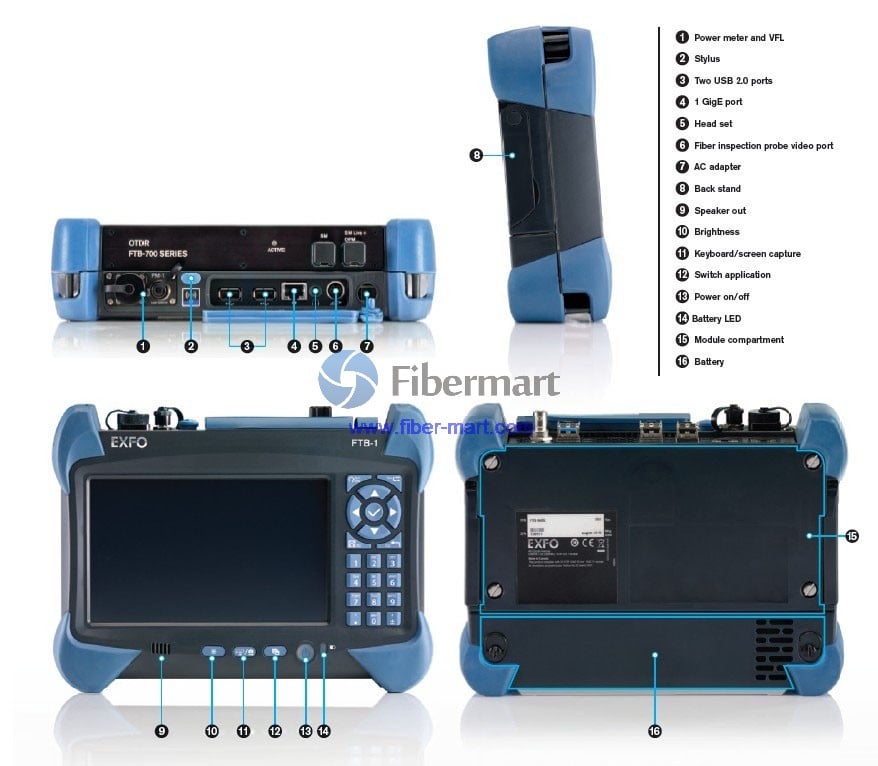

СОЗДАН ДЛЯ ЭФФЕКТИВНОСТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (* примечание а)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина волны (нм)(* примечание)	850 ± 20, 1300 ± 20, 1310 ± 20, 1550 ± 20, 1625 ± 15 (отфильтровано)
Динамический диапазон (дБ)(* примечание, д)	27, 26, 36, 34, 34
Мертвая зона событий (м)(* примечание )	0,8
Мертвая зона затухания (м)(* примечание)	4, 4.5, 5, 5, 5
Диапазон расстояний (км)	Многомодовый: 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40
Одномодовые: 1,25, 2,5, 5, 10, 20, 40, 80, 160, 260
Ширина импульса (нс)	Многомодовый: 5, 10, 30, 50, 100, 275, 500, 1000
Одномодовые: 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000
Условия запуска (* примечание )	Класс СЛР 1 или 2 (* примечание i)
Линейность (дБ/дБ)(* примечание )	±0,03
Порог потерь (дБ)	0,01
Разрешение потерь (дБ)	0,001
Разрешение выборки (м)	Многомодовый: от 0,04 до 2,5
Одномодовый: от 0,04 до 5
Точки отбора проб	До 256 000
Неопределенность расстояния (м)(* примечание)	±(0,75 + 0,0025 % x расстояние + разрешение выборки)
Время измерения	Определяется пользователем (максимум 60 мин.)
Типичное обновление в реальном времени (Гц)	3
Выходная мощность стабильного источника (дБм)(* примечание)	–3 (1300 нм), –7 (1550 нм)
ОБЩИЕ ХАРАКТЕРИСТИКИ
Размер (В x Ш x Г)	130 мм x 36 мм x 252 мм
Масса	1,5 кг (1,4 фунта)
Рабочая температура	от 0 °C до 50 °C (от 32 °F до 122 °F)
Температура хранения	от –40 °C до 70 °C (от –40 °F до 158 °F)
Относительная влажность	0% до 95% без конденсации

ПРИМЕЧАНИЯ
a. Все характеристики действительны при 23 °C ± 2 °C с разъемом FC/PC, если не указано иное; разъем APC для одномодовой модели FTB-720.
b. Типично.
c. Типичный динамический диапазон с самым длинным импульсом и трехминутным усреднением при SNR = 1.
d. Многомодовый динамический диапазон указан для волокна 62,5 мкм; при тестировании волокна 50 мкм наблюдается снижение на 3 дБ.
e. Типичная мертвая зона для многомодового отражения ниже –35 дБ и одномодового отражения ниже –45 дБ с использованием импульса 5 нс.
f. Для многомодового порта контролируемые условия запуска позволяют тестировать многомодовое волокно 50 мкм и 62,5 мкм.
g. Не включает неопределенность из-за индекса волокна.
h. Типичная выходная мощность указана при 1300 нм для многомодового выхода и 1550 нм для одномодового выхода.
i. В стадии улучшения для достижения лучших условий.
