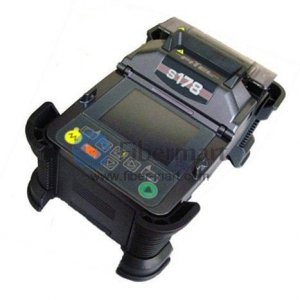

Fitel Furukawa S178A Ручной сварочный аппарат с выравниванием сердцевины

Ключевая особенность

• Внутренняя зарядка аккумулятора
• Лампа подсветки освещает широкую область вокруг V-образных канавок
• Удобный для пользователя ЖК-дисплей предлагает 4 различных макета изображения по осям X/Y.
• Упрощенный индикатор результата сваркикрасный/зеленый значок
• Прочная и компактная портативная конструкция для работы в суровых условиях окружающей среды.
• Быстрая сварка (7 сек) при сверхнизких потерях и быстрый нагрев (25 сек)*1
• 200 циклов (сварка и нагрев) с внутренними батареями*2
• Программы сварки доступны для всех волокон METRO/LAN/FTTx, включая сверхчувствительные к изгибам волокна (например, EZ-Bend™).
• Splicer совместим с разъемом Seikoh Giken и Diamond Spliceon (SOC)
• Простая в обслуживании система замены электродов/беззеркальная система юстировки
• Простое обновление программного обеспечения через Интернет
• Упрощенное программирование сварки и нагревателя
• Легко заменяемые системы держателей волокна (плотный держатель/съемный держатель волокна/держатель SOC)
• Программное обеспечение с интерфейсом ПК, позволяющее пользователю управлять рецептами сварки и результатами сварки.
• Опция автоматического запуска нагревателя духовки
• Улучшенный графический интерфейс, повышающий удобство использования.
• Большой объем памяти для хранения 2000 записей о сварке и последних 100 изображений результатов сварки.
• Соответствует RoHS
*1 При использовании полуавтоматического режима для сварки и режима предварительного нагрева для нагрева.
*2 При использовании двух батарей, полуавтоматического режима для сварки и обычного режима для нагрева.

Стандартный пакет

Item	Part Number	Qty
S178A Main Body	S178-A-A-0001	1
Hard Carring Case	HCC-01	1
Battery Pack	S943B	1 or 2
Battery Charger	S958C	1
Spare Electrodes	S969	1 pair
AC adapter for S178A and S958C	S976A	1
AC Cable Cord	/	1
Electrode Sharpener	D5111	1
Cleaning Brush	VGC-01	1
User Manual	FTS-347	1

SPECIFICATIONS
Applicable Fibers	SM, MM, DSF, NZD, EDF, BIF/UBIF (Bend insensitive fiber)
Cladding Diameter	80~150 μm
Coating Diameter	100~1,000 μm
Fibers Cleave Length	5~16 mm
Average Splice Loss	SM: 0.02 dB, MM: 0.01 dB, DSF: 0.04 dB, NZD: 0.04 dB
Splice Time	7 seconds (semi-auto mode)9 seconds (regular mode)
Heat Time	25 seconds6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (Pre-heat mode)31 seconds6 (S922: 40 mm Sleeve, S921: 60 mm Sleeve) (regular mode)
Splice Programs	Max. 150
Automatic Splicing Selection	SM: SM, DSF, NZD, BIF/UBIF, MM: MM
Heat Programs	Max. 18
Automatic Heating Start	Available
Applicable Sleeves	20/40/60 mm
Fiber Holding	Tight holder (Loose tube applicable) or Fiber Holder System
Tension Test	1.96 N
Return Loss of Splice	60 dB or greater
Attenuation splice function	Intentional high splice loss of 0.1 dB to 10 dB (0.1 dB step) can be made for an inline fixed attenuator
Fiber Image Magnification	304X, 608X
Splice Memory	Max. 2,000
Image capture Capacity	Last 100 images to be automatically captured + Up to 24 images to be stored permanently
Dimension	127W × 199D × 105H mm (not including shock absorber)159W × 231D × 130H mm (including shock absorber)
Weight	1.9 kg (without battery)2.3 kg (with two batteries)
Monitor	3.5” color LCD monitor
Data Output	USB ver.2.0 mini
Diaplaying Language	20 languages (e.g. English, Spanish, Japanese, Chinese)
BatteryCapacity	Typical 80 splice/heat cycles with single batteryTypical 200 splice/heat cycles with 2 batteries
Altitude	5,000 mh
Wind Protection	Max. wind velocity of 15 m/s.
Operating Temperature	-10 to +50°C (0 to 95% Relative Humidity [Non-Condensing])
Storage Temperature	-40 to +60°C (0 to 95% Relative Humidity [Non-Condensing])
Humidity	0 to +95% RH (non-condensing)
Power Source	AC Input 100 to 240 V (50/60 Hz), DC Input 11 to 17 V without any change of hardware
