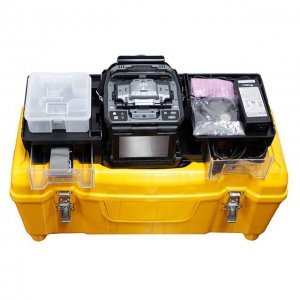

Комплект сварочного аппарата Fujikura FSM-90S для выравнивания сердцевины

Описание

FSM-90S - это сварочный аппарат для одиночного волокна с выравниванием по сердцевине, который предназначен для сварки одинарного оптического волокна для телекоммуникационного использования. Ударопрочность, пыленепроницаемость и устойчивость к дождю....

Особенность

FSM-90S — это сварочный аппарат для одиночного волокна с выравниванием между жилами, пришедший на смену FSM-60S. В дополнение к усиленной концепции, разработанной 60S, 80S имеет ряд новых функций, таких как «Автоматизированная ветрозащита и трубчатый нагреватель» для более быстрого цикла сварки, а также меньшего количества операций, «инновационная конструкция переносного футляра» для
более быстрая подготовка, «мощная литий-ионная батарея» для более длительной работы, большой ЖК-монитор с высоким разрешением и «встроенные руководства по эксплуатации» на разных языках. Рынок от монтажа магистральных сетей до производства компонентов оптоэлектроники для качественного сращивания.

Характеристики

Эти функции обеспечивают максимальную производительность и удобство при сращивании в полевых условиях.
Автоматический ветрозащитный/трубчатый обогреватель
Сокращение шагов сварки и самое быстрое в мире время сварки/нагрева.
Инновационный дизайн футляра для переноски
Внутри находится съемный встроенный рабочий стол для быстрого начала сварки.
Устойчивость к окружающей среде
Первый в мире пыле- и водостойкий корпус с защитой от падения в 6 направлениях.
Широкий цветной ЖК-монитор
4,7-дюймовый монитор высокого разрешения с улучшенной видимостью при дневном свете.
Мощный литий-ионный аккумулятор
200 циклов сварки и нагрева на одной полной зарядке.
Предустановленное руководство
Руководства, включая руководство по эксплуатации, устранению неполадок и другие, доступны через
монитор.

Информация для заказа

Applicable fibres	SM (ITU-T G.652 & G.657), MM (ITU-T G.651),DS (ITU-T G.653), NZDS (ITU-T G.655),Others
Fibre Count	Single
Cladding diameter	80 to 150μm
Coating diameter	100 to 1000μm
Fibre cleaved length	5 to 16mm using Sheath Clamp A, B or 5 to13mm using FH-60-250, FH-60-900
Actual average splice loss	0.02dB with SM, 0.01dB with MM, 0.04dB with DS, 0.04dB with NZDS
Splice time	7sec:SM FAST mode, 12sec :SM AUTO mode, 15sec:AUTO mode
Return loss	60dB or greater
Splicing modes	100 splicer modes are available
Splice loss estimate	Several types of core deformations as well as core axis offset are taken into account for accurate loss estimate
Attenuation splice function	Intentional high splice loss of 0.1dB to 15dB (0.01dB step) can be made for an inline fixed attenuator
Storage of splice result	The last 2000 results to be stored in the internal memory
Magnification	X /Y (300X magnification), or both X and Y simultaneously (160X magnification)
Viewing method	By two CMOS cameras for intersecting fiber viewing and 4.73 inches TFT colour LCD monitor
Tension test	1.96 to 2.25N
Operating condition	0-5000m above sea level, 0-95% RH and -10 to 50°C respectively
Tube heater	Built-in auto-start tube heater with 10 heating modes and up to 20 for reference
Tube heat time	13-15sec. with FP-03 protection sleeve. Total memory of 30 heating modes are available
Applicable protection sleeve length	60mm, 40mm and a series of micro sleeves
No. of splice/heating with battery	200 times of splicing and heat shrinking under with BTR-09
Power supply	Auto voltage selection from 100 to 240Va.c. or 10 to 15Vd.c. with ADC-18. 14.8Vd.c. with BTR-09
Terminals	USB2.0 ( Mini-B) for data and video signal transfer to PC
Wind protection	Up to 15m/s wind velocity
Dimensions	146(W) x 159(D) x 150(H) mm Including wind protector, monitor, and rubber protector Excluding rubber foot
Weight	2.5 kg, with ADC-18 AC adaptor 2.7 kg, with BTR-09 battery
Electrode life	3000 arc-discharges

Подробности

Стандартный пакет

Item	Description	Model No.	Qty
1	Fusion Splicer	FSM-80S with CLAMP-S70A	1 pc
2	AC adaptor/battery charger	ADC-18	1 pc
3	AC power cord	ACC-XX	1 pc
4	Spare Electrodes	ELCT2-20A	1 pair
5	Cleaver	CT-50	1 pc
6	Battery Pack	BTR-09	1 pc
7	USB cable	USB-01	1 pc
8	Quick reference guide	M-80S/19S-E	1 pc
9	Warning and cautions	W-70-E	1 pc
10	Instruction Manual	M-70	1 pc
11	Alcohol Pot	AP-01	1 pc
12	Battery charge cord	DCC-18	1 pc
13	Carrying Case	CC-30	1 pc
14	Screw Driver	SD-01	1 pc

Дополнительные элементы

Description	Model No.	Note
Fiber holder	FH-60-250	For 250um coating
FH-60-900	For 900um coating
FH-60-LT900	For 900um Loose Tube Fiber
FH-60-DC250	For Drop Cable
FH-60-IDC250	For Indoor Cable
FH-FC-20/30	For 2mm/3mm cord
Sheath clamp	CLAMP-S70A	Coating diameter from 100um to 1000um
(5mm to 16mm cleave)
Included in standard package
CLAMP-S70B	900um diameter loose tube fiber (16mm cleave)
DC power cord	DCC-12	For ADC-11/ADC-13/ADC-18
Cigarette lighter socket type
DCC-12	For ADC-11/ADC-13/ADC-18, Alligator clamp type
Primary Coat Stripper	PS-02	For single 250um fiber
Hot Jacket Stripper	HJS-02	Standard
