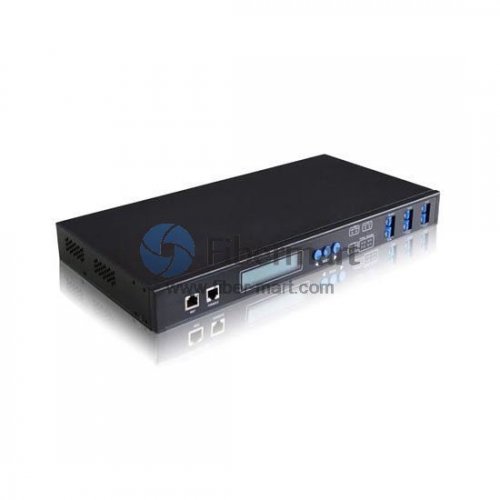

Платформа защиты оптических линий связи для защиты оптоволокна, двунаправленная защита в SMF, шасси 1RU для установки в стойку


Защита канала помогает гарантировать, что трафик, проходящий через определенный интерфейс к соседнему маршрутизатору или коммутатору, может продолжать достигать этого маршрутизатора (коммутатора) в случае отказа этого интерфейса. Когда защита канала настроена для интерфейса и LSP, который проходит через этот интерфейс, создается резервный туннель, который будет обрабатывать этот трафик в случае отказа интерфейса. Это позволяет перенаправлять весь трафик, передаваемый LSP, который проходит через отказавший канал, в обход отказа. Решение о перенаправлении полностью контролируется локально маршрутизатором, взаимодействующим с отказавшим каналом.

Если интерфейс с защищенным каналом выходит из строя, трафик быстро переключается на резервный туннель. Резервный туннель использует другой интерфейс и путь для достижения того же пункта назначения. Используемый путь можно настроить явно, или вы можете положиться на CSPF.

Обратите внимание, что OLP следует использовать парами, а резервный туннель не может совместно использовать один и тот же выходной интерфейс с LSP, которые он отслеживает.
Основные характеристики

Внешний вид передней панели

• Защита 1:1, 1+1 и 1-1 для опционального
• Время автоматического переключения менее 20 мс
• Мониторинг связи в реальном времени от сбоя связи
• Поддержка отображения оптической мощности рабочего канала
• Двойной источник питания с горячим резервированием и возможностью горячего подключения
• Позволяет пользователям регулировать порог принятия решения оптической коммутационной мощности
• Поддержка быстрых, гигабитных и 10-гигабитных оптоволоконных соединений Ethernet в разъемах SC/ST/FC/LC
• Пороговую мощность переключения и пороговую мощность сигнализации можно настроить с помощью ЖК-экрана или доступа к управлению сетью
• Основное оборудование на принимающей стороне имеет три режима переключения: автоматический, принудительно ручной и удаленный контроль
• Разработан с превосходным рассеиванием тепла и температурной адаптивностью, может применяться в различных сложных условиях

LCD Display Board: Отображение соответствующей информации, такой как рабочий режим; Текущая работающая оптическая линия; Значение оптической мощности передающего устройства; Обратные условия и т. д.
Интерфейс RJ45 Ethernet Интерфейс RJ45 Ethernet для доступа к сети Ethernet; удаленное управление; поддержка удаленного графического управления окнами

Кнопка для входа и выхода из меню LCD. Нажмите ее, чтобы выйти из меню или подтвердить; Длительное нажатие для выхода из меню или отмены настройки.
▲▼：Используйте их для перемещения вверх и вниз или изменения параметров в меню.
Введение в оптический интерфейс: На панели управления устройства имеется 6 оптических интерфейсов: T1, R1, T2, R2, T3 и R3.

Иллюстрация защиты

В нем показан пример того, как можно реализовать защиту канала на основе операции защиты 1+1. В операции 1+1 мост-разделитель отправляет сигнал Tx на обе линии (основную и резервную), а селекторный переключатель 2x1 выбирает сигнал из одной из линий. В режиме по умолчанию выбирается трафик из основной линии. При сбоях в работе канала селектор около стороны Rx неисправного трафика обнаруживает сбой, переключается и выбирает трафик из резервной линии.


Он показывает пример того, как можно реализовать защиту канала на основе операции защиты 1:1. Защита 1:1 использует технологии оптического коммутатора 2x2. Если связь между двумя передающими устройствами выходит из строя, трафик быстро переключается на резервную линию, созданную защитой канала.

Для получения более подробной информации или любых индивидуальных требований свяжитесь с отделом продаж Fiber-Mart по адресу [email protected].
