Вы, вероятно, встречали термины «кабель MC» и «кабель BX» в поисках кабельных решений, и у вас, естественно, возникали вопросы. Что же это за кабели? Для каких целей они подходят и почему они становятся всё более популярной темой для обсуждения? Моя цель — устранить любую путаницу, предоставив понятное и подробное объяснение этих продуктов и их применения.

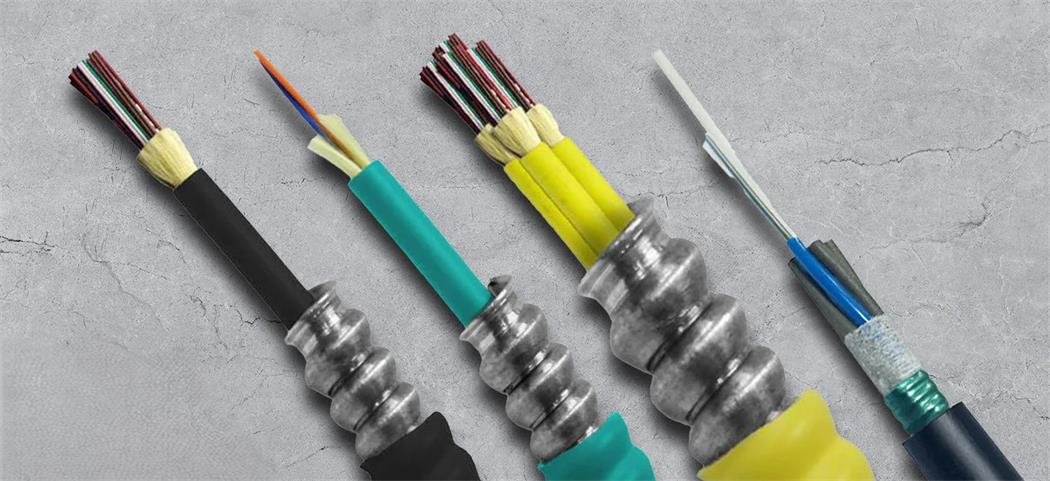

Кабель BX против кабеля MC
Самое важное знание заключается в том, что как кабель BX, так и кабель MC являются особыми типами бронированного кабеля. Термин «BX» — это фирменное название для AC (бронированного кабеля), подобно тому, как «Band-Aid» используется для обозначения всех клейких пластырей; это запатентованное название, ставшее общим отраслевым термином. «MC-кабель», с другой стороны, — это более прямое сокращение от «metal clad» (металлизированный кабель) или «metallic-sheathed» (кабель в металлической оболочке).
Итак, есть ли существенная разница в споре о кабелях BX и MC? Действительно, в контексте электропроводки есть одно важное различие: традиционные кабели AC или BX не имеют внутреннего заземляющего провода, в то время как современные кабели MC имеют. Однако, и это важный момент для наших целей, если вы ищете бронированный оптоволоконный кабель, это различие в электрическом заземлении не имеет значения. С точки зрения оптоволокна, оба термина, по сути, обозначают бронированный кабель. Бронированное волокно заключено в проводящую металлическую оболочку, обычно из алюминия или стали. Благодаря этой металлической оболочке оболочка кабеля будет маркироваться индексами OFCP или OFCR в зависимости от ее огнестойкости. Для более подробного изучения этих индексов оболочек я рекомендую вам обратиться к специализированным ресурсам по этой теме.
Наружный бронированный оптоволоконный кабель MC: применение и конструкция

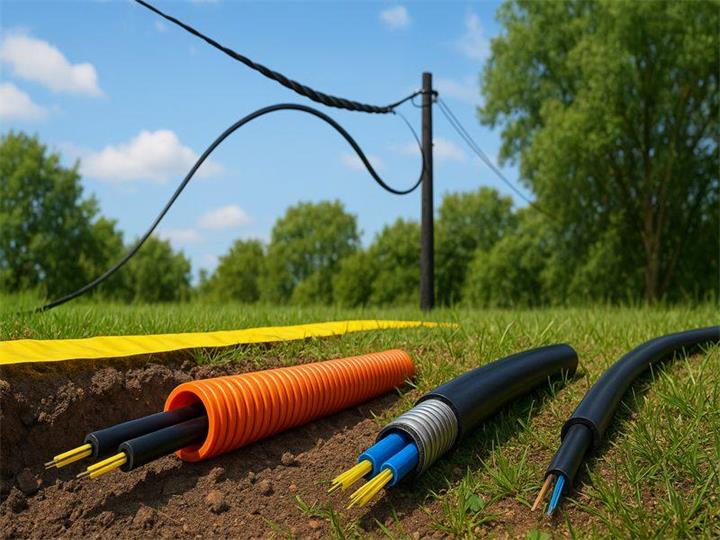

Давайте углубимся в практическое применение, начав с армированного оптоволоконного кабеля для прокладки вне помещений. Этот кабель разработан для обеспечения устойчивости к внешним воздействиям. Его конструкция включает в себя чёрную ПВХ-оболочку, в которой волокна расположены в свободной трубке, и рипкорд для лёгкого открывания. Ключевым компонентом «MC» здесь является стальная ленточная броня, окружающая сердечник. Эта броня не просто декоративная; это важный защитный слой при прокладке в земле, призванный удержать грызунов, таких как кроты и суслики, от перегрызания оболочки и повреждения хрупких волокон внутри.
Под этой стальной лентой находится водоблокирующая полоса, которая впитывает влагу, обеспечивая сухость и работоспособность внутренних волокон. Вся конструкция тщательно спроектирована для защиты от суровых погодных условий. Использование волокон в конструкции со свободной трубкой является стандартом, поскольку она более экономична в производстве для длинных линий, типичных для наружных прокладок. Эти кабели практически всегда используют одномодовое волокно OS2, оптимизированное для передачи одного сигнала на значительно большие расстояния.
Для надежного армированного оптоволоконного кабеля для использования вне помещений настоятельно рекомендуется использовать армированный оптоволоконный кабель Taihan OSP Outdoor Armored Fiber. Важное замечание по безопасности: поскольку этот тип армированного оптоволоконного кабеля BX не обладает необходимой огнестойкостью для использования внутри помещений, строительные нормы и правила запрещают прокладку его на глубину более 15 метров внутри здания. В таких случаях вам потребуется сертифицированный оптоволоконный кабель для использования внутри и снаружи помещений.
Наружные бронированные кабели обычно используются для прокладки кабелей между зданиями в школьных городках или на крупных объектах со значительными расстояниями между ними. Выбирая наружное бронированное оптоволокно, вы обеспечиваете защиту кабеля от воздействия окружающей среды, предотвращая повреждение сигнала и возникновение задержек.
Внутренний оптоволоконный кабель BX: конструкция и назначение
В отличие от этого, конструкция внутреннего бронированного оптоволоконного кабеля специально предназначена для использования внутри помещений. Он характеризуется более гибкой ПВХ-оболочкой, цветовая маркировка которой соответствует моде волокна (например, многомодовое волокно OM1, OM3 или OM4). Многомодовое волокно предназначено для передачи нескольких световых сигналов на короткие расстояния.
Оболочка для внутреннего оптоволоконного кабеля также доступна в вариантах «Пленум» и «Райзер». Кабели с рейтингом «Райзер» обычно используются в качестве магистральных кабелей для прокладки между этажами, в то время как кабели с рейтингом «Пленум» обязательны для использования в воздухообрабатывающих пространствах (пленумах), где распространение огня имеет решающее значение, как правило, в крупных многоэтажных зданиях. Эти различия часто предусмотрены строительными нормами и правилами.
Броня внутреннего оптоволоконного кабеля MC состоит из спиральной алюминиевой оболочки, которая обматывает волокна. Под этой оболочкой находится водоблокирующая лента, которая расширяется при контакте с влагой. Внутри этой ленты находятся сердечники волокон, имеющие плотную буферную оболочку. В отличие от конструкции со свободной трубкой наружного кабеля, плотная буферная оболочка делает волокна более прочными и значительно упрощает их организацию и разделку при монтаже. Как и у наружного аналога, основная цель внутренней брони — защита от грызунов и общих физических повреждений. Учитывая, что внутренний кабель подвергается более частому перемещению и обработке, вся конструкция — от ПВХ-оболочки до внутренних сердечников — спроектирована с учетом превосходной гибкости. Если вам нужен высококачественный бронированный оптоволоконный кабель для внутренней прокладки, я бы рекомендовал рассмотреть такие варианты, как бронированный кабель Plenum OM4 от таких производителей, как Corning.
Работа с бронированным кабелем: методы и инструменты
Пользователи часто сталкиваются с проблемой правильной подготовки армированного кабеля. Медный кабель можно резать ножовкой, а вот оптоволоконный требует большей осторожности. Использование неподходящих инструментов может привести к растрескиванию стеклянных волокон, что сделает кабель непригодным к использованию.
Внешнюю оболочку и металлическую броню можно снять с помощью специального инструмента для зачистки кабеля. Однако для самих стеклянных волокон необходимо использовать точный инструмент, называемый скалывателем. Скалыватель предназначен для аккуратного надреза и надлома волокна, обеспечивая идеальную торцевую поверхность без повреждения стеклянной сердцевины. Хотя эти инструменты требуют вложений, они крайне важны и сэкономят вам значительное время, деньги и нервы по сравнению с попытками использования неподходящих альтернатив.
Является ли бронированный кабель правильным выбором для вас?
Если вы всё ещё не уверены в преимуществах бронированного кабеля , стоит учитывать, что он может быть оптимальным решением не для всех случаев. Другие типы кабелей имеют свои преимущества. Помните, что каждый выбор кабеля подразумевает баланс преимуществ и недостатков.
Например, стандартный наружный оптоволоконный кабель может иметь первоначальную стоимость ниже, чем бронированный, но необходимо учитывать расходы и трудозатраты на установку защитного канала, поскольку стандартный кабель нельзя прокладывать непосредственно в земле. При прокладке внутри помещений без бронированного экрана ваши кабели уязвимы к повреждениям от вредителей. Помимо более высокой первоначальной стоимости, у бронированного кабеля по сравнению с обычным оптоволокном есть несколько недостатков. Чтобы помочь вам принять решение, вот подробный список плюсов и минусов:
Плюсы
( 1 ) Армированное волокно представляет собой комплексное решение, поскольку защитная броня предварительно наносится в процессе производства.
( 2 ) Зачастую это более гибко и просто в установке, чем альтернативный вариант монтажа отдельного канала и последующей протяжки кабелей через него.
( 3 ) Он поставляется на катушках, что делает его пригодным для транспортировки, тогда как очень длинные, предварительно собранные участки трубопровода может быть невозможно транспортировать.
( 4 ) Обеспечивает отличную защиту от грызунов, случайных ударов падающих предметов и повреждений в местах с небольшой проходимостью. При определенных условиях его можно даже закапывать в сухие или закрытые помещения.
Минусы
( 1 ) Катушки с бронированным кабелем тяжелые, и их трудно перемещать на рабочей площадке.
( 2 ) Броня не рассчитана на то, чтобы выдерживать экстремальные нагрузки, например, наезд вилочным погрузчиком или тяжелым грузовиком.
( 3 ) Резать и зачищать покрытие без специальных инструментов может быть сложно.
( 4 ) Хотя он и используется для прямого захоронения, он не идеален для всех сред, поскольку металл может со временем подвергнуться коррозии, и его, как правило, нельзя закапывать очень глубоко из-за его ограниченной устойчивости к раздавливанию.
По крайней мере, я надеюсь, что это руководство было информативным. Планируете ли вы приобрести бронированный кабель или просто хотите узнать, что такое кабели MC и BX, надеюсь, вы нашли необходимую информацию.
