Руководство по устранению неполадок оптического усилителя EDFA

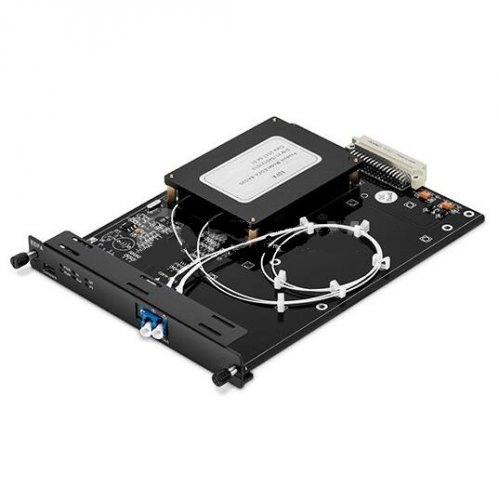

В современных волоконно-оптических телекоммуникационных сетях оптический усилитель EDFA (эрбиевый волоконный усилитель) является, пожалуй, наиболее распространённым устройством, используемым для увеличения расстояния и поддержания качества сигнала. В отличие от электронных ретрансляторов, усилители EDFA усиливают оптические сигналы напрямую, без преобразования, обеспечивая превосходную производительность и надёжность систем DWDM. Однако, будучи оптическими устройствами, они подвержены проблемам, снижающим производительность системы. Знание распространённых проблем и способов их устранения крайне важно для обеспечения стабильной и эффективной связи.

Распространенные проблемы в оптических усилителях

Оптические усилители  спроектированы так, чтобы быть надежными, но в процессе длительной эксплуатации могут возникнуть некоторые сбои.

Низкий коэффициент усиления или выходная мощность

Низкий коэффициент усиления — пожалуй, самая распространённая проблема. Она может быть вызвана низкой мощностью входного сигнала, высокими вносимыми потерями в оптоволоконных линиях связи или деградацией лазера накачки.

Слишком много шума

Шум AESE может накапливаться в системе, повышая коэффициент шума и снижая соотношение сигнал/шум.

Перегрузка усилителя

Если входная мощность оптики слишком велика, EDFA может насыщать и искажать или ограничивать сигнал.

Внезапная нестабильность или потеря мощности

Нестабильные уровни выходного сигнала или внезапная потеря мощности часто возникают из-за нестабильных лазеров накачки, неисправных ответвителей или поврежденного волокна.

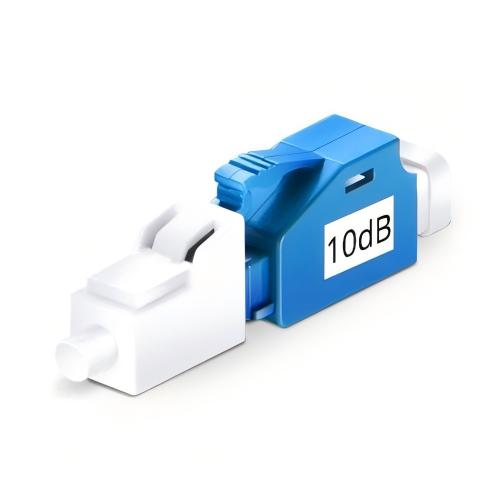

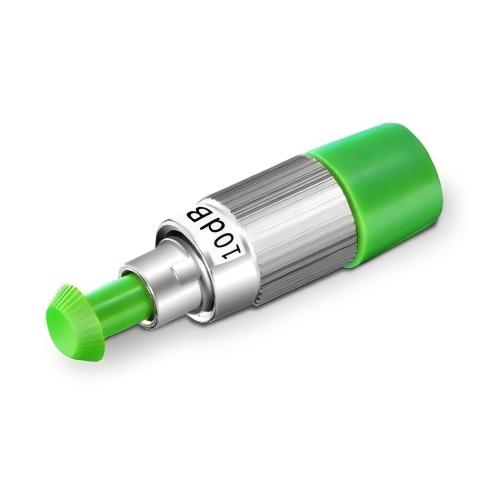

Роль волоконного аттенюатора в отладке

Волоконный аттенюатор играет важную роль в устранении некоторых из этих проблем.

Предотвращение перегрузки приемника

Если входная мощность оптического усилителя слишком велика, использование переменного или фиксированного волоконного аттенюатора снизит уровень мощности и предотвратит перегрузку и повреждение приемника.

Балансировка мощности в многоканальных системах

В системах DWDM неравные уровни мощности передаются по каналам с разными длинами волн. Мощность сигнала выравнивается во всех каналах с помощью волоконных аттенюаторов, что также способствует повышению общей стабильности системы.

Тестирование и моделирование

При техническом обслуживании или лабораторных испытаниях переменные волоконные аттенюаторы находят широкое применение при моделировании различных расстояний передачи и уровней потерь, помогая инженерам определять неисправности и оптимизировать конфигурации систем.

Пошаговая процедура устранения неполадок

• Проверьте входную оптическую мощность. С помощью измерителя оптической мощности убедитесь, что входной сигнал находится в рабочем диапазоне оптического усилителя EDFA .
• Проверьте оптические соединения. Грязные или ослабленные разъемы приведут к высоким вносимым потерям; очистка и затягивание соединений обычно решает проблемы с питанием.
• Проверьте состояние лазера накачки. Проверьте ток накачки, напряжение и температуру, чтобы убедиться, что лазер работает в нормальных пределах.
• При необходимости добавьте волоконный аттенюатор. Если система перегружена, уменьшите входную мощность с помощью имеющегося аттенюатора.
• Тест с запасным оптическим усилителем. Выходные сигналы сравниваются с запасным блоком, чтобы выяснить, связана ли проблема с EDFA или кабелем передачи.

Требования к профилактическому обслуживанию оптических усилителей EDFA

• Запланируйте регулярную очистку оптических разъемов, чтобы уменьшить вносимые потери.
• Периодически контролируйте входную и выходную мощность, а также коэффициент шума.
• Замените лазер накачки, который преждевременно стареет, прежде чем полностью выйдет из строя.
• Используйте волоконные аттенюаторы на максимальной входной мощности и защитите чувствительные компоненты от повреждения.

Преимущества производителя Fiber-Mart

• Выбор производителей Fiber-Mart имеет очевидные преимущества:
• Высококачественные оптические усилители EDFA, волоконные аттенюаторы и другие оптические усилители с надежной производительностью.
• Мощная научно-исследовательская и техническая поддержка для индивидуальных решений, таких как многоканальная балансировка мощности или регулируемые аттенюаторы.
• Продукция проходит строгие испытания и соответствует международным стандартам оптической связи.
• Снижает частоту отказов системы, снижает затраты на обслуживание и повышает стабильность сети.

Заключение

Оптический усилитель EDFA критически важен для оптических сетей, но может испытывать такие неисправности, как низкий коэффициент усиления, накопление шума или перегрузка. Благодаря правильному мониторингу, обслуживанию и использованию аттенюаторов волокон инженеры могут гарантировать максимальную производительность каждого оптического усилителя. Выбор оборудования Fiber-Mart дополнительно повышает надежность, снижает затраты на обслуживание и обеспечивает долгосрочную стабильность сети.
