Различия в оптоволоконных адаптерах
Волоконно-оптические адаптеры (также известные как волоконно-оптические соединители или ответные муфты) предназначены для соединения двух волоконно-оптических кабелей. Волоконно-оптические адаптеры, такие как адаптеры LC , SC и FC, предназначены для многомодовых или одномодовых кабелей и имеют различные характеристики, которые помогают отличить их друг от друга. При выборе адаптеров существует несколько вариантов и стилей, которые помогут определить, какой из них подойдет лучше всего. Существуют различия в материалах. Различные цвета помогают различать типы волоконно-оптических кабелей, типы разъемов и гибридные адаптеры. Адаптеры выпускаются в различных версиях для соединения отдельных волокон (симплекс), двух волокон (дуплекс) или иногда четырех волокон (квадро). Все адаптеры играют важную роль в волоконной оптике, которая помогает передавать оптические сигналы по всему миру.
Материал выравнивающей втулки
Одно из основных различий между одномодовыми и многомодовыми адаптерами заключается в материале, используемом для втулки, которая соединяет два штекера. В одномодовом волокне обычно используется циркониевая втулка , а в многомодовом — внутренняя втулка из фосфористой бронзы. В последнее время цирконий используется даже для многомодовых приложений. Это важно, поскольку допуски играют жизненно важную роль при сопряжении волоконно-оптического разъема, особенно с малым размером сердечника. Поскольку одномодовые разъемы имеют меньший размер сердечника, обычно 9 мкм, допуск для совмещения двух жил должен быть очень жестким. Это достигается за счет использования циркониевых втулок, которые имеют очень жесткие допуски. У многомодовых разъемов с большим размером сердечника они обычно составляют 50 мкм или 62,5 мкм; уровень допуска может иметь больший люфт, чем в одномодовых приложениях. Еще одно различие, объясняющее это, заключается в типе источника света, используемого в сети. В одномодовом волокне используется источник лазерного излучения, а в традиционном многомодовом оптическом кабеле для передачи сигнала используется светодиод. Если пойти еще дальше, OM3 и OM4 — это оптимизированные для лазеров волокна, в которых используются лазеры VCSEL (лазер поверхностного излучения с вертикальным резонатором), которые также являются источником лазерного излучения.
Цветовая идентификация
Цвет помогает определить тип используемого оптоволоконного кабеля, а также подобрать адаптер. Цвет помогает не только определить, одномодовый он или многомодовый, но и определить тип полировки торцевой поверхности разъёма или соединителя. В основном это относится к одномодовым разъёмам.
Многомодовое волокно имеет несколько различных размеров сердцевины, а также различную пропускную способность для волокон с сердцевиной 50 мкм. Для волокна 62,5 мкм соответствующий цвет — бежевый, поэтому для волокон 62,5 мкм обычно используются бежевые адаптеры. Работая с волокном 50 мкм, необходимо обращать внимание на все детали.
Существует четыре различных типа 50-мкм волокна: OM2, OM3, OM4 и OM5. Давайте начнем с OM2, так как его может быть сложно понять, так как у него такой же оранжевый цвет оболочки, как и у 62,5 волокон. Цвет, который обычно используется для OM2, это черный для адаптеров, но бежевый также используется. Вот почему безопаснее всегда смотреть на напечатанную маркировку на оболочке оптоволоконного кабеля, чтобы узнать, какой оптоволоконный кабель у вас. OM3 и OM4 также могут быть запутаны, так как они оба используют аквамариновый цвет, поэтому вам придется также прочитать оболочку, чтобы убедиться. Однако у OM4 есть другой используемый цвет - пурпурный. Пурпурный не является стандартным цветом в отрасли, но он может помочь вам отличить, какой тип оптоволоконного кабеля используется.
С одномодовым кабелем всё немного проще, поскольку обычно используются адаптеры только двух цветов. Синий цвет означает, что у вас одномодовый разъём, но он также указывает на полировку UPC (Ultra Physical Contact) или слегка закруглённые края. Существуют также зелёные адаптеры, указывающие на полировку APC (Angled Physical Contact). У полировки APC этот разъём имеет угол 8 градусов, что помогает снизить уровень обратного отражения. Такие приложения, как FTTx, используют эти оптоволоконные разъёмы, требующие очень низкого обратного отражения для передачи сигнала на большие расстояния.

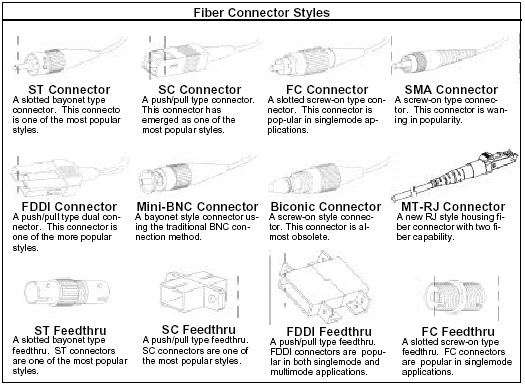

Типы волоконно-оптических разъемов
Подобно тому, как оптические разъёмы различаются по стилю, адаптеры также различаются по стилю. Например, по количеству подключаемых разъёмов. Существуют симплексные адаптеры, которые позволяют соединить одно волокно с другим. Существуют дуплексные адаптеры, которые позволяют соединить пару волокон с другой парой. Это важно, поскольку многие системы используют одно волокно для передачи и одно волокно для приёма сигналов. Кроме того, для разъёмов меньшего размера, таких как LC-разъём, существуют четырёхканальные адаптеры, которые помогают экономить пространство, позволяя разместить больше разъёмов в меньшем пространстве. Такие разъёмы также известны как устройства с высокой плотностью размещения, где цель состоит в том, чтобы уместить как можно больше разъёмов в минимальной площади.
Существуют адаптеры с фланцами. Это означает, что у них есть небольшие выступы с каждой стороны, которые позволяют закрепить адаптер винтами, чтобы он не двигался. С другой стороны, существуют адаптеры без фланца. У них действительно есть фланец, но он меньше, чем у обычного фланцевого адаптера, и не позволяет вкручивать винты.
Другой тип адаптеров — адаптеры со шторками. Они предотвращают попадание пыли внутрь и повреждение оптических разъёмов. Существуют адаптеры с внешними шторками, а также с внутренними.
Другим решением, которое можно использовать вместо шторок, являются пылезащитные колпачки. Эти колпачки закрывают неиспользуемые порты и также играют важную роль для ваших волокон. Они не только предотвращают попадание материалов и других предметов, которые могут повредить торец оптоволоконного коннектора, в ответную часть, но и обеспечивают безопасность техников. При работе с одномодовым волокном используются лазеры, источниками света которых являются мощные лазеры, и если смотреть прямо в них, можно повредить глаза. Мораль истории такова: лучше перестраховаться, чем потом сожалеть.
Гибридные адаптеры
Наряду с традиционными адаптерами, соединяющими два разъёма одинакового типа, существуют также гибридные адаптеры. Они могут быть разных типов, например, «мама-мама» и «папа-мама». Обычно гибридные адаптеры помогают соединить два разъёма разных типов. Например, у вас есть оборудование с патч-кордом с разъёмом SC- штекер . Коммутатор, к которому нужно подключиться, имеет разъём LC-штекер. В этом случае вам понадобится адаптер SC-штекер LC-штекер, чтобы подключить коммутационный шнур к порту коммутатора.
