Волоконно-оптический разъем и адаптерная пластина для оптических линий связи

Оптоволоконный коннектор используется для соединения оптических волокон или волоконно-оптических кабелей. Он обеспечивает механическое соединение двух волоконно-оптических кабелей и точное совмещение жил.

За прошедшие годы было разработано более 100 разъёмов, но лишь некоторые из них выдержали испытание временем и обошли своих конкурентов. В зависимости от среды передачи оптоволоконные разъёмы можно разделить на распространённые кремниевые одномодовые и многомодовые оптоволоконные разъёмы, а также на разъёмы с пластиковым корпусом, которые используются в качестве среды передачи оптоволоконного разъёма. По структуре разъёмы делятся на: FC, SC, ST, LC, D4, DIN, MU, MT и т.д. в различных формах, но разъёмы SC и LC являются наиболее распространёнными на рынке. Разъём ST — самый популярный разъём для многомодовых сетей. Для многомодовых и одномодовых волокон требуются разные разъёмы.

Помимо коннекторов, соединяющих две оптоволоконные линии, существуют также панели адаптеров для оптоволокна (или платы адаптеров для оптоволокна), которые можно использовать для соединения нескольких оптоволоконных линий. Они позволяют быстро и легко подключать оптоволоконные коммутационные панели, поскольку легко устанавливаются в корпуса. В таком устройстве можно подключать любые линии, подключенные к панели. Хотя одна панель адаптеров обычно вмещает не более дюжины кабелей, панели также можно сращивать, что позволяет создавать сотни и тысячи соединений.

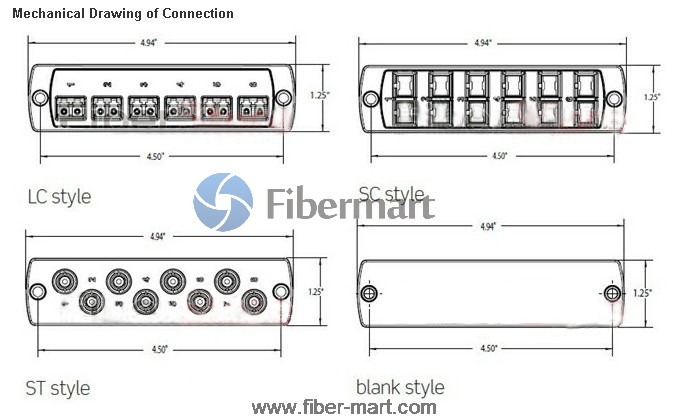

Укажите оптические адаптерные платы для разъемов типа ST, FC, SC, MT-RJ или LC. Адаптерные платы совместимы со всеми настенными и стоечными оптоволоконными корпусами и доступны в конфигурациях с 6 симплексными и дуплексными, 8 симплексными и дуплексными и 6 четверными разъемами с количеством волокон до 24 на адаптерную плату. Они легко устанавливаются с помощью фиксаторов-защелок («шплинтов»). Платы разъемов ST, FC, SC и LC могут быть оснащены адаптерами 62,5 мкм и 50 мкм, подходящими для многомодовых приложений, или доступна версия с одним модулем с адаптерами, оснащенными втулками из циркониевой керамики. Наши многомодовые адаптеры SC и LC 10G, оптимизированные для лазеров, используют втулки из циркониевой керамики.

Особенности серии

Доступны конфигурации с 6, 8 и 12 оптоволоконными портами.
Доступны варианты панелей ST, SC, LC и другие.
Приложения с высокой плотностью могут быть достигнуты с помощью приложений с двумя и четырьмя портами LC.
Доступны варианты с композитными, металлическими или керамическими втулками. Доступны
глухие панели для использования в качестве пылезащитных чехлов.
Доступны пластины для монтажа разъемов в стиле Bezel, что позволяет создать среду со смешанными средами.

Для индивидуального монтажа на стену или в стойку оптоволоконных корпусов Fiber-MART предлагает широкий выбор панелей с различными оптоволоконными адаптерами , включая ST, SC, MTRJ и LC. Все модульные панели адаптеров собираются с использованием стандартных отраслевых адаптеров. Панели/пластины оптоволоконных адаптеров Fiber-MART могут поставляться с различными оптоволоконными адаптерами, такими как LC/SC/ST/FC/MT-RJ, оптоволоконные адаптеры E-2000, совместимые с симплексом или дуплексом и соответствующие требованиям TIA/EIA-568-B.3. Наши адаптерные пластины включают разъемные муфты из фосфористой бронзы или циркониевой керамики для соответствия определенным требованиям сети. Цвета корпусов адаптеров LC и SC соответствуют рекомендуемой схеме цветовой идентификации TIA/EIA-568-C.3. Мультимедийные модульные панели позволяют настраивать установку для приложений, требующих интеграции оптоволоконных и медных кабелей. Пустые панели оптоволоконных адаптеров резервируют место на панели оптоволоконных адаптеров для использования в будущем.
