Как оптоволоконные пигтейлы улучшают качество сигнала и снижают потери

Способ подключения оптоволоконных кабелей к системе оказывает существенное влияние на успешность работы сети. При правильном выполнении этой процедуры оптические сигналы могут проходить по каналу связи с минимальным затуханием и обратными потерями. Для соединения оптических волокон наилучшим вариантом является использование пигтейлов, особенно в 99% случаев применения одномодовых волокон. В данной статье будут представлены основные сведения об оптоволоконных пигтейлах, включая их типы, классификацию и методы сварки.

Для обеспечения минимального затухания и низких потерь на отражение при передаче сигнала между кабелем и оборудованием, соединение кабеля имеет решающее значение в процессе прокладки оптоволоконного кабеля. Кроме того, оптоволоконный пигтейл является часто используемым элементом для оптических сетевых соединений. Один конец провода имеет оптоволоконные разъемы, а другой конец не имеет разъемов. Таким образом, оптические волокна кабеля могут быть соединены с противоположной стороной, в то время как сторона с разъемом подключается к оборудованию. В данном эссе основное внимание будет уделено типам оптоволоконных пучков и их применению.

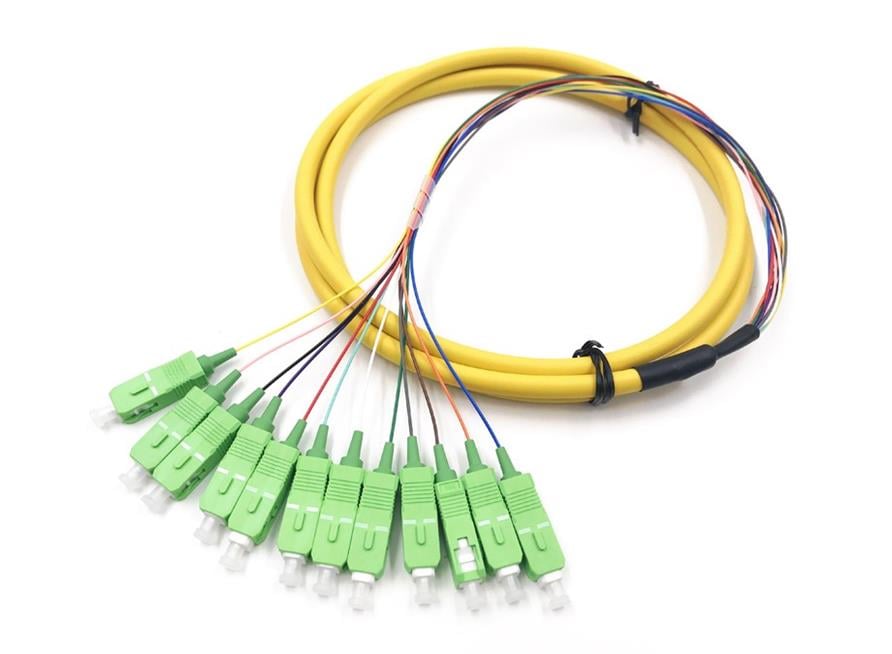

Особый тип оптоволоконного кабеля, известный как оптоволоконный пигтейл, имеет уже установленный разъем на одном конце и не подключенный на другом. Хотя противоположный конец может быть соединен методом сварки или механической сварки с другими оптическими кабелями, такая конструкция упрощает подключение разъема к оборудованию. При использовании методов сварки или механической сварки для оконцовки оптоволоконных кабелей оптоволоконные пигтейлы необходимы. Высококачественные пигтейлы обеспечивают наилучшую производительность при оконцовке оптоволоконных кабелей в сочетании с соответствующими методами сварки. Оптоволоконные пигтейлы часто встречаются в оборудовании для управления оптоволоконными сетями, включая распределительные коробки, оконечные коробки и оптические распределительные рамы (ODF).

Разница между оптоволоконным патч-кордом и оптоволоконным пигтейлом

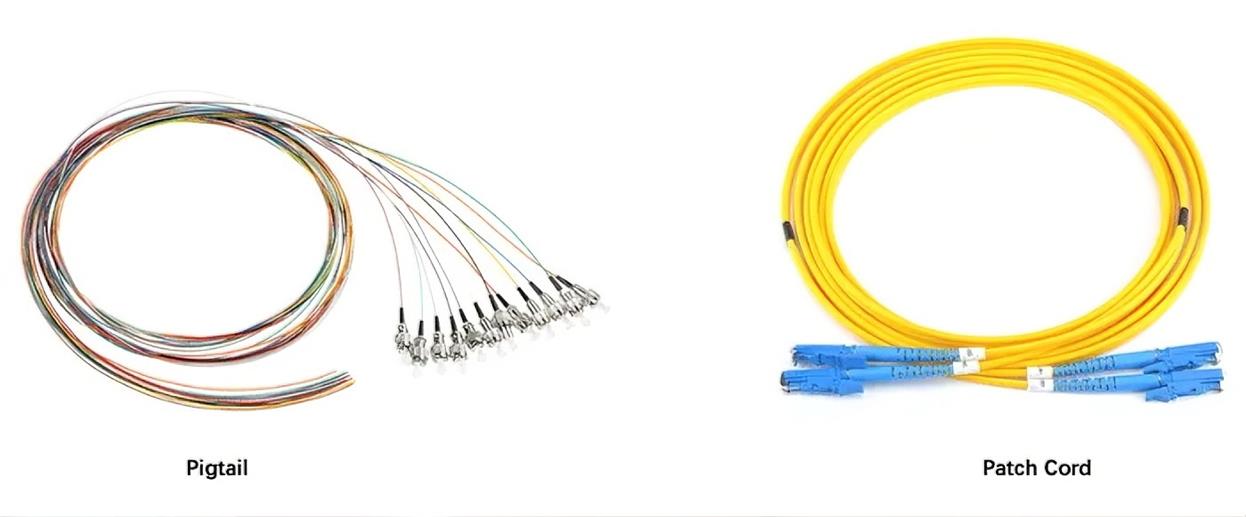

 Кабель, к одному концу которого прикреплен оптоволоконный разъем, а другой конец остается неподключенным, называется оптоволоконным пигтейлом . С другой стороны, оптоволоконные патч-корды имеют оптоволоконные разъемы на обоих концах. Оптоволоконные пигтейлы обычно не имеют оболочки, поскольку они сращиваются и экранируются внутри оптоволоконного сращивающего лотка, тогда как волокна патч-кордов часто имеют оболочку. Можно изготовить два пигтейла, разрезав оптоволоконный патч-корд пополам. Чтобы упростить проверку пигтейлов на месте установки, некоторые монтажники используют этот метод. Вместо этого они расширяют функциональность оптоволоконного патч-корда и, при необходимости, разделяют его на два оптоволоконных пигтейла. Оптоволоконный пигтейл имеет один разъем, тогда как оптоволоконный патч-корд может иметь два разных разъема на каждом конце. Оптоволоконные пигтейлы часто не имеют оболочки, тогда как оптоволоконные патч-корды обычно имеют оболочку.

Сращивание оптоволоконных пигтейлов: быстрая и простая заделка оптоволокна.

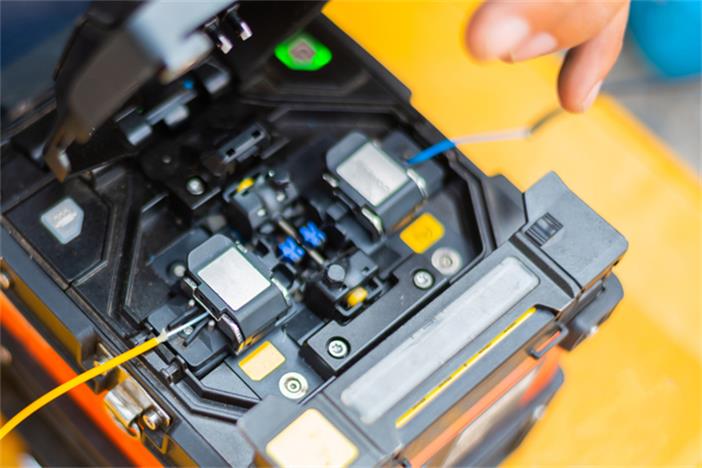

По сравнению с кабелями, подключаемыми на месте, оптоволоконные пигтейлы обеспечивают превосходные характеристики, поскольку их соединительный конец крепится на заводе, что гарантирует более высокую точность. Для соединения этого пигтейла с оптическими волокнами можно использовать как механические, так и сварочные методы. При использовании сварочного аппарата соединение может быть выполнено всего за одну минуту, что значительно экономит время и деньги на подключении на месте.

Передача света между волокнами облегчается механической сваркой оптоволоконных пигтейлов, которая точно выравнивает пигтейл и оптоволоконный патч-кабель для создания соединения, которое может быть как временным, так и постоянным. Заказ немного более длинного оптоволоконного пигтейла, чем требуется, позволит внести корректировки и учесть возможные проблемы при сварке. Выбор оптоволоконных пигтейлов стабильного качества также упрощает сварку.

Области применения оптоволоконных пигтейлов

Концы пигтейлов обрезаются и соединяются с одно- или многоволоконной магистралью. Многоволоконный кабель «разбивается» на составляющие его волокна для подключения к терминальному оборудованию путем сращивания пигтейлов с каждым волокном в магистрали.

При оконевании оптоволоконных кабелей наилучшие результаты достигаются за счет использования высококачественных оптоволоконных пигтейлов в сочетании с соответствующими методами сварки. Пигтейлы используются в 99% случаев применения одномодовых кабелей, но также применяются в большом количестве многомодовых кабелей.

Бронированные и водонепроницаемые волоконно-оптические пигтейлы — это два типа кабелей, специально разработанных для работы в сложных или экстремальных условиях.

● Бронированные пигтейлы: Заключенные во внешнюю оболочку из нержавеющей стали или прочной стали, бронированные оптоволоконные пигтейлы обеспечивают дополнительную защиту волокон внутри, повышая надежность сети и снижая риск повреждений от строительных работ, грызунов и ненужных повреждений от веса других кабелей.

● Водонепроницаемый пигтейл: Благодаря бронированной внешней оболочке из полиэтилена (PE) и усиленному водонепроницаемому блоку из нержавеющей стали, этот волоконно-оптический пигтейл идеально подходит для суровых условий эксплуатации, таких как военные объекты, кабельное телевидение и вышки связи. Водонепроницаемые пигтейлы просты в использовании для наружных соединений и обладают хорошей прочностью, устойчивостью к разрыву и надежной работой.

Преимущества использования соединительных кабелей, заделанных на заводе.

Снижение затрат на рабочую силу

Аппарат для сварки оптоволокна обычно используется монтажниками, работающими с одномодовым оптоволокном. Менее чем за минуту можно приварить пигтейл непосредственно к оптоволоконной линии с помощью сварочного аппарата.

Превосходное качество, гарантированное заводом-изготовителем.

Пигтейлы заводской сборки изготавливаются с использованием высококачественного полировального оборудования в контролируемых условиях. Завод гарантирует низкие вносимые потери и высокие обратные потери (бесшумное отражение).

На каждом пигтейле указаны заводские измерения потерь на входе и возврате. Кроме того, вы можете сопоставить серийный номер с исходными измерениями.

Кабель, на одном конце которого установлены разъемы, называется оптоволоконным пигтейлом. Для долговременного соединения оптическое волокно может быть вплавлено в противоположный конец. С учетом типа разъемов, типа волокна, количества жил и т.д. можно выбрать универсальный оптоволоконный пигтейл.

Основная функция оптоволоконных пигтейлов — сварка волокон для их подключения к коммутационным панелям или другому оборудованию. Они представляют собой надежный и удобный вариант для упрощения оконцовки волокон, что значительно экономит время и усилия при монтаже. По сути, оптоволоконные пигтейлы используются для сварки волокон, чтобы их можно было подключить к устройствам или коммутационным панелям. Кроме того, они предлагают работоспособное и надежное решение, которое оптимизирует оконцовку волокон, сокращая трудозатраты и время работы.
