Что такое затухание в оптоволокне и как его уменьшить?

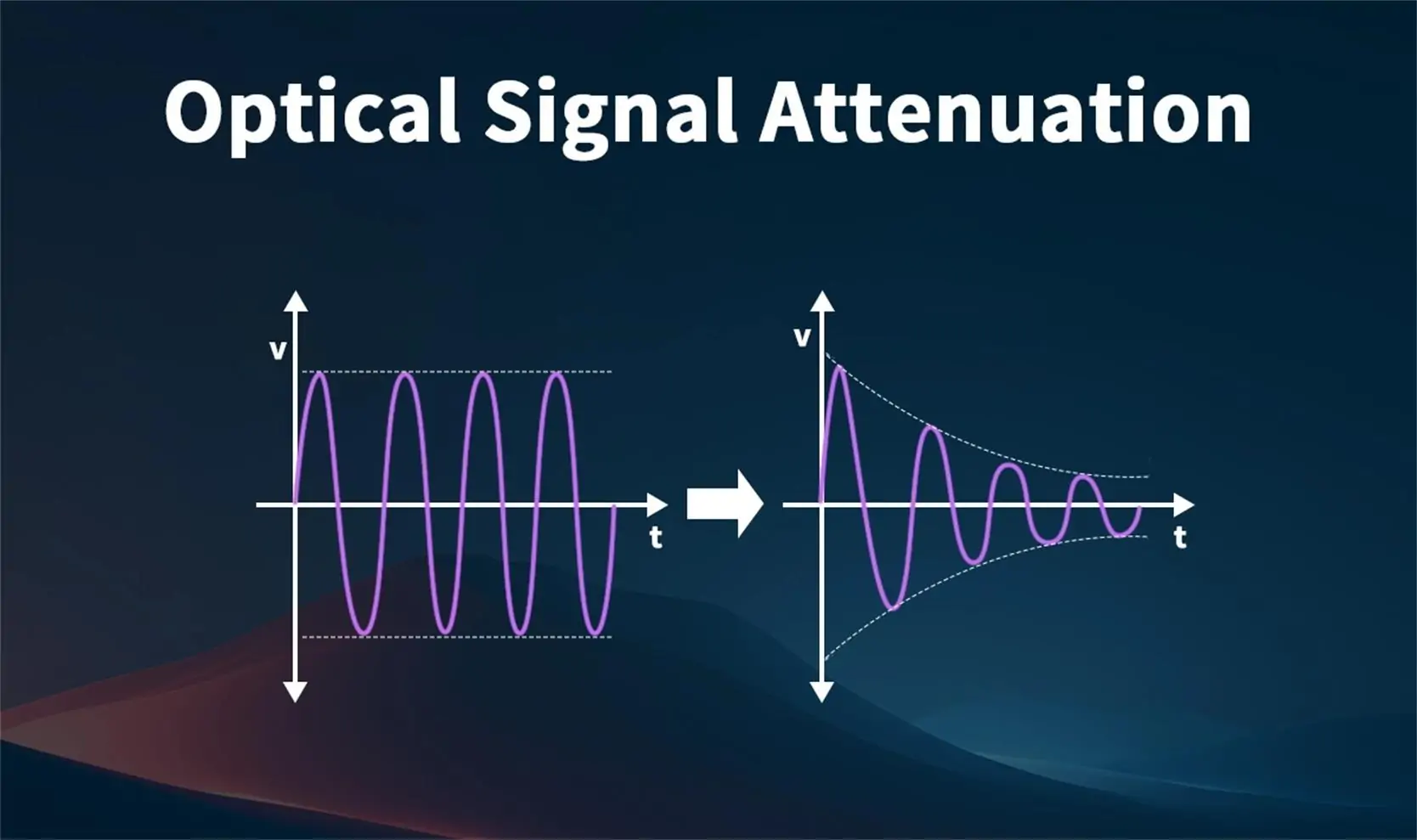

Что такое затухание в оптоволокне?

Затухание в оптическом волокне, также называемое потерями на затухание , представляет собой уменьшение мощности оптического сигнала при его распространении по оптоволоконному кабелю, вызванное различными внутренними и внешними факторами. Эти потери являются критически важным параметром, напрямую влияющим на дальность передачи и качество сигнала в оптических системах связи, что имеет важное значение для сценариев, начиная от центров обработки данных и домашних сетей и заканчивая связью на большие расстояния. Понимание его определения, стандартов измерения и влияющих факторов является основой для оптимизации волоконно-оптической инфраструктуры и обеспечения надежной высокоскоростной передачи данных.

Затухание в оптоволокне обычно измеряется в децибелах на километр (дБ/км), при этом диапазон значений зависит от типа волокна. Одномодовые волокна обычно имеют затухание от 0,2 дБ/км до 0,5 дБ/км, в то время как многомодовые волокна имеют более высокое затухание, варьирующееся от 2 дБ/км до 6 дБ/км. В практической инженерной практике затухание количественно оценивается с помощью коэффициента затухания (α), который отражает степень потери мощности на единицу расстояния, и его типичное значение для одномодовых волокон составляет 0,2 дБ/км. Кроме того, потери в волокне тесно связаны с рабочей длиной волны; передача сигналов на длинах волн с наименьшими потерями в волокне (например, 1310 нм или 1550 нм) может эффективно снизить затухание.

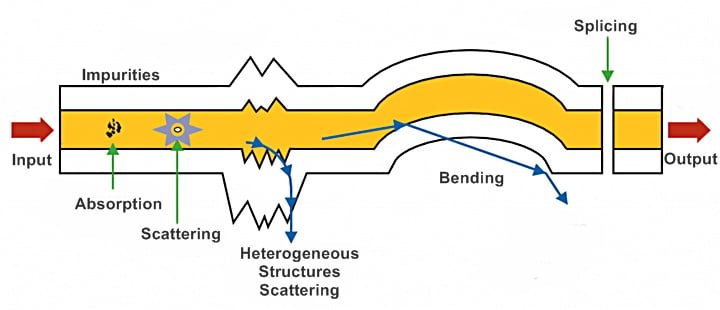

Причины затухания сигнала в оптоволокне

Основные причины затухания сигнала в волокне можно разделить на две категории: внутренние факторы, связанные с самим материалом волокна, и внешние факторы, обусловленные производством, монтажом или условиями окружающей среды. Каждая категория включает в себя определенные типы потерь, влияющие на распространение сигнала.

Внутреннее затухание

Внутреннее затухание определяется присущими волокнистому материалу свойствами и не может быть полностью устранено, а лишь минимизировано за счет оптимизации материала и совершенствования технологического процесса.

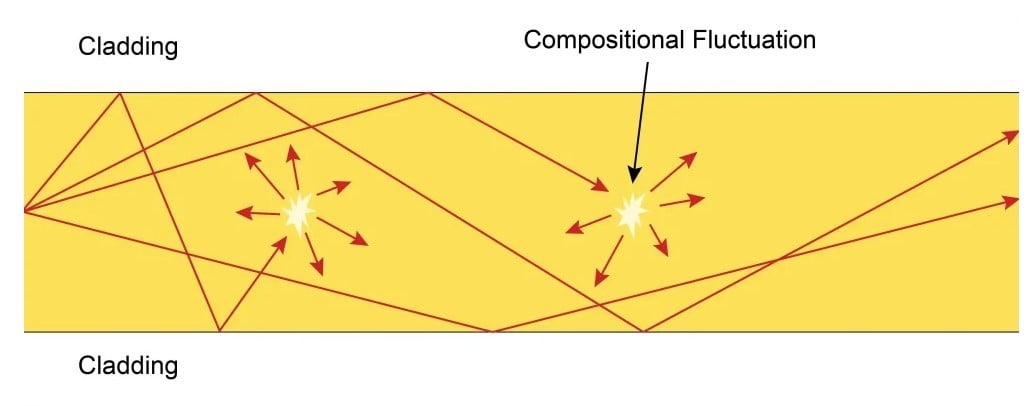

● Рассеяние Рэлея является основным фактором, определяющим собственное затухание, на его долю приходится почти 90% общих потерь и которое устанавливает предел потерь в волокне. Оно возникает из-за микроскопических флуктуаций показателя преломления материала волокна, вызванных изменениями плотности в процессе производства. Эти флуктуации приводят к рассеянию световых сигналов во всех направлениях, что вызывает потери энергии.

● Собственное поглощение обусловлено присущими материалу волокна свойствами, обычно это диоксид кремния для оптических волокон . Диоксид кремния имеет электронные резонансы в ультрафиолетовом и дальнем инфракрасном диапазонах, которые поглощают часть оптической мощности. Кроме того, примеси, естественным образом присутствующие в материале, могут усиливать поглощение, еще больше снижая мощность сигнала.

Внешнее ослабление

Внешнее затухание вызвано внешними факторами и может быть эффективно контролировано с помощью надлежащих методов производства, монтажа и технического обслуживания.

● Вредные примеси, попадающие в волокно в процессе его производства, такие как ионы переходных металлов (железо, кобальт, никель, медь, марганец, хром и др.) и гидроксильные ионы (OH⁻), поглощают световую энергию и преобразуют её в тепло, что приводит к ослаблению сигнала. В частности, ионы OH⁻ вызывают значительные потери вблизи длин волн 1,23 мкм и 1,4 мкм.

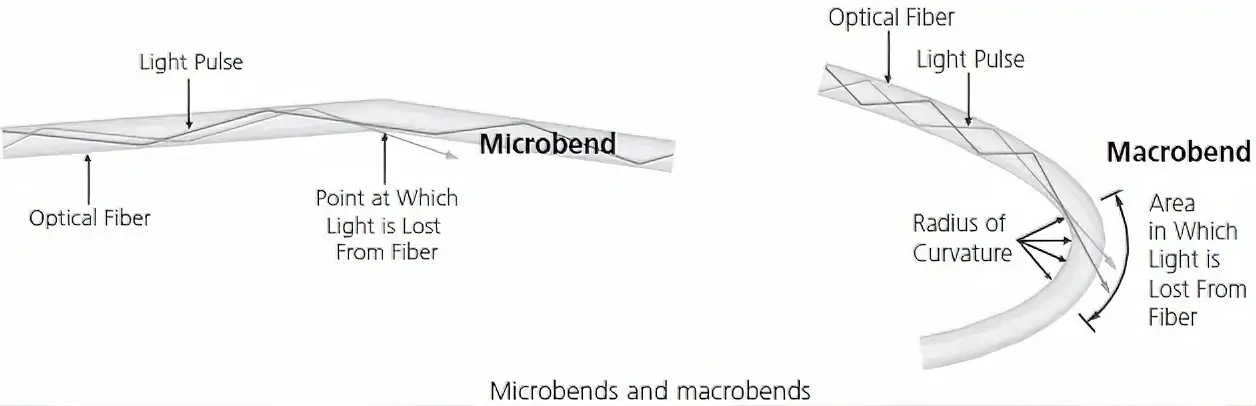

● Потери на изгибе возникают, когда волокно изгибается с радиусом меньше рекомендуемого минимума (обычно в четыре раза превышающим диаметр кабеля). Резкие изгибы приводят к рассеянию световых сигналов внутри волокна или их утечке, что вызывает потери мощности. Даже небольшие изгибы могут вызывать проблемы с модовой связью, а производственные дефекты (например, дефекты на границе раздела сердцевина-оболочка, возникающие при экструзии) также могут приводить к рассеянию, связанному с изгибом. Различные рабочие длины волн по-разному влияют на потери на изгибе, при этом коэффициент потерь на изгибе уменьшается с увеличением радиуса изгиба.

● Неоднородность волокнистого материала возникает из-за неправильного контроля технологического процесса во время производства или неоднородности исходного сырья. Когда свет распространяется через области с различными показателями преломления, происходит рассеяние, приводящее к дополнительным потерям энергии.

● Во время сварки волокон или установки разъемов происходит потеря выравнивания, вызванная несколькими факторами, включая некоаксиальность сердцевин волокон (что критически важно для одномодовых волокон), неперпендикулярные или неровные торцы волокон, несоответствие диаметров сердцевин свариваемых волокон, низкое качество сварки и несоответствие или загрязнение торцов разъемов (например, разъемы APC и UPC).

● Изменения температуры и электромагнитные помехи (ЭМП) также могут увеличивать затухание сигнала. Затухание сигнала обычно увеличивается примерно на 4% на каждые 10 °C повышения температуры, а близость к высоковольтным линиям электропередачи или трансформаторам может приводить к потерям, связанным с ЭМП.

Расчет затухания в оптоволокне

Затухание в волоконной оптике, также известное как потери при передаче, — это уменьшение интенсивности светового луча (или сигнала) в зависимости от расстояния, пройденного через среду передачи. Коэффициенты затухания в волоконной оптике обычно измеряются в дБ/км в среде из-за относительно высокого качества прозрачности современных оптических каналов передачи. Средой передачи обычно является волокно из кварцевого стекла, которое ограничивает падающий световой луч внутри себя. Затухание является важным фактором, ограничивающим передачу цифрового сигнала на большие расстояния. Таким образом, значительные исследования были направлены как на ограничение затухания, так и на максимизацию усиления оптического сигнала. Эмпирические исследования показали, что затухание в оптическом волокне в основном вызвано рассеянием и поглощением.

Затухание в волоконно-оптических кабелях можно количественно оценить с помощью следующего уравнения:

Стратегии снижения затухания в оптоволокне

Для снижения затухания сигнала в оптоволокне требуется сочетание правильного выбора материалов, надлежащей установки, оптимизации процесса, внедрения передовых технологий и планового технического обслуживания. Следующие практические стратегии могут эффективно минимизировать потери сигнала и оптимизировать производительность оптоволоконной системы.

Выбирайте высококачественные волоконно-оптические материалы и кабели.

Использование волокон с низким коэффициентом затухания является основой снижения потерь. Волокна с низкими потерями, такие как G.655 и G.657, идеально подходят для передачи данных на большие расстояния и сетей доступа, в то время как волокна, легированные эрбием и иттербием, обеспечивают меньшее затухание и большую дальность передачи. Кроме того, выбор высокочистых стеклянных сердечников минимизирует собственное поглощение и рассеяние, а более толстые кабели (например, 23AWG) снижают сопротивление и потери на больших расстояниях.

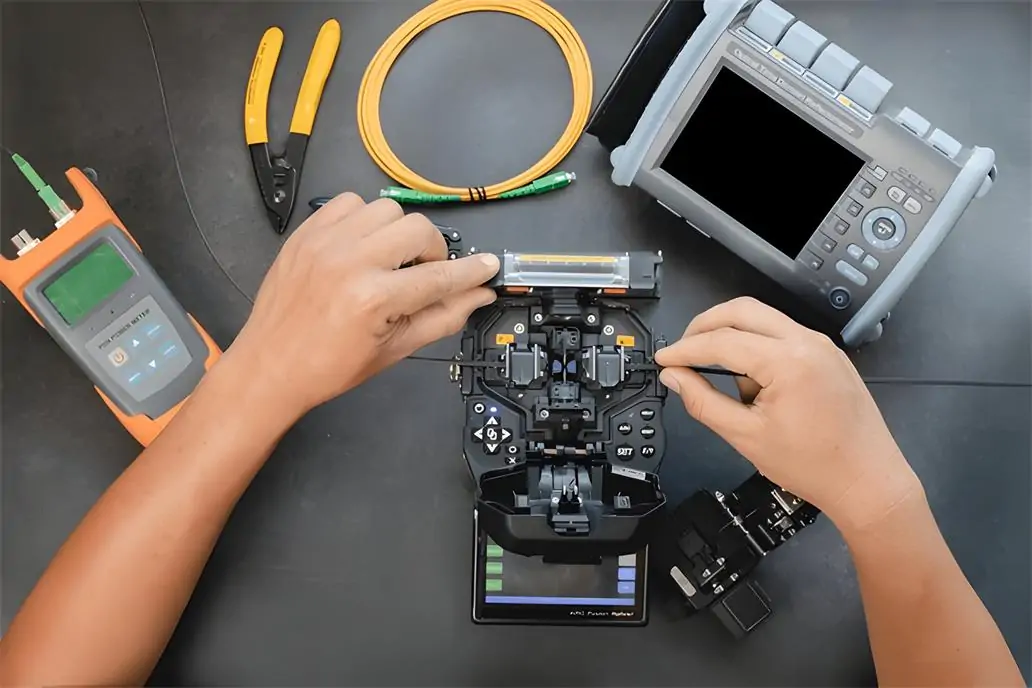

Оптимизация прокладки и сварки волоконно-оптических кабелей.

Правильная установка и сварка труб имеют решающее значение для снижения внешнего затухания. Ключевые меры включают в себя:

● Избегайте резких изгибов, соблюдая рекомендуемый минимальный радиус изгиба (обычно в четыре раза превышающий диаметр кабеля), чтобы предотвратить потери из-за изгиба.

● Минимизируйте количество соединений и разъемов (каждое из них вносит дополнительное затухание) и используйте методы сварки оптоволокном для получения соединений с меньшими потерями.

● Обеспечить соосность волокон (в пределах 0,8 мкм для одномодовых волокон) во время сварки и гарантировать перпендикулярные, гладкие торцевые поверхности для уменьшения отражения и рассеяния.

● Выбирайте соответствующие типы разъемов, чтобы избежать несоответствий, и регулярно очищайте торцевые поверхности разъемов, чтобы предотвратить загрязнение.

Оптимизация производственных процессов

Повышение точности изготовления волокна снижает как внутреннее, так и внешнее затухание. Это включает в себя контроль согласования напряжений между сердцевиной и оболочкой, снижение содержания примесей (особенно переходных металлов и ионов OH⁻) и обеспечение однородного состава материала для минимизации неоднородности. Передовое оптическое оборудование и технологии контроля материалов могут еще больше повысить эффективность производства и качество волокна.

Выберите подходящую длину волны и используйте передовые технологии.

Передача сигналов на длинах волн с наименьшими потерями в волокне (например, 1310 нм или 1550 нм) значительно снижает затухание. Передовые технологии, такие как мультиплексирование с разделением по длинам волн (WDM) и плотное мультиплексирование с разделением по длинам волн (DWDM), оптимизируют использование полосы пропускания, минимизируя потери за счет одновременной передачи нескольких сигналов по одному волокну. Двунаправленные (BiDi) трансиверы также уменьшают потребность в дополнительных кабелях, снижая затухание в одножильных волоконно-оптических системах.

Контроль факторов окружающей среды и проведение планового технического обслуживания.

Для уменьшения температурного затухания прокладывайте волокна в помещениях с контролируемой температурой и держите их подальше от высоковольтных линий электропередачи и трансформаторов, чтобы избежать электромагнитных помех. Регулярно проверяйте характеристики волокон с помощью таких инструментов, как оптические рефлектометры временной области (OTDR), чтобы выявлять проблемы с затуханием на ранних стадиях, и проводите плановое техническое обслуживание (например, очистку разъемов) для обеспечения долгосрочной надежности.

Оптимизация топологии сети

Рациональное планирование топологии волоконно-оптической сети позволяет уменьшить потребность в ретрансляторах и оптимизировать расстояния прокладки, что эффективно снижает задержку и затухание сигнала. Для конкретных сценариев: центры обработки данных могут использовать кабели прямого подключения (DAC) или активные оптические кабели (AOC) для малопотерных соединений на коротких расстояниях; для дальней связи выгоднее использовать одномодовые волокна с малопотерным покрытием и волоконно-оптические усилители с легированием эрбием (EDFA) для повышения мощности сигнала; домашние сети требуют надлежащей организации кабелей, чтобы избежать крутых изгибов и близости к электроприборам.

Распространенные ошибки, которых следует избегать при снижении затухания.

Для обеспечения эффективного снижения затухания следует избегать следующих распространенных ошибок при проектировании, установке и обслуживании волоконно-оптических систем:

● Неправильная организация кабелей, приводящая к чрезмерному изгибу и увеличению затухания сигнала.

● Игнорирование соответствия стандартам, поскольку несертифицированные кабели или разъемы часто имеют более высокое затухание.

● Игнорирование тестирования и технического обслуживания может привести к усугублению проблем с ослаблением сигнала и ухудшению производительности системы.

Рекомендованные FiberMart оптоволоконные кабели

Для различных сценариев применения и требований проектов компания Fiber-Mart выбрала экономичные и высококачественные волоконно-оптические продукты, охватывающие все категории для построения сетей, которые точно соответствуют различным потребностям в выборе. Перейдите по ссылкам ниже, чтобы просмотреть подробные параметры продукции, технические характеристики и информацию о ценах:

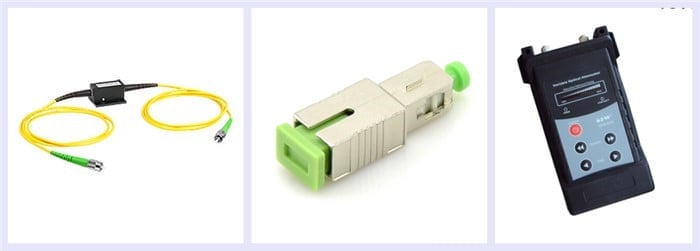

● Рекомендации по оптике и сетям: Пассивные компоненты

● Рекомендации по выбору оптоволоконных кабелей: патч-кабель

● Рекомендации по выбору волоконно-оптических приборов: тестер волоконно-оптических кабелей

Краткое содержание

Затухание в оптоволокне — это уменьшение мощности оптического сигнала при распространении по оптоволоконным кабелям, критически важный фактор, влияющий на дальность и качество передачи. Одномодовые волокна (0,2–0,5 дБ/км), измеряемые в дБ/км, имеют меньшее затухание, чем многомодовые волокна (2–6 дБ/км). Причины этого явления включают внутренние факторы (рэлеевское рассеяние, собственное поглощение) и контролируемые внешние факторы (поглощение примесями, потери на изгибе, несовпадение и т. д.). Ключевые стратегии снижения затухания включают выбор высококачественных волокон/кабелей, оптимизацию процессов монтажа/сварки и производства, выбор соответствующих длин волн и передовых технологий, контроль факторов окружающей среды и проведение планового технического обслуживания. Избегание распространенных ошибок (неправильное управление кабелями, несоответствие требованиям, игнорирование тестирования) также имеет важное значение для надежной работы системы.
