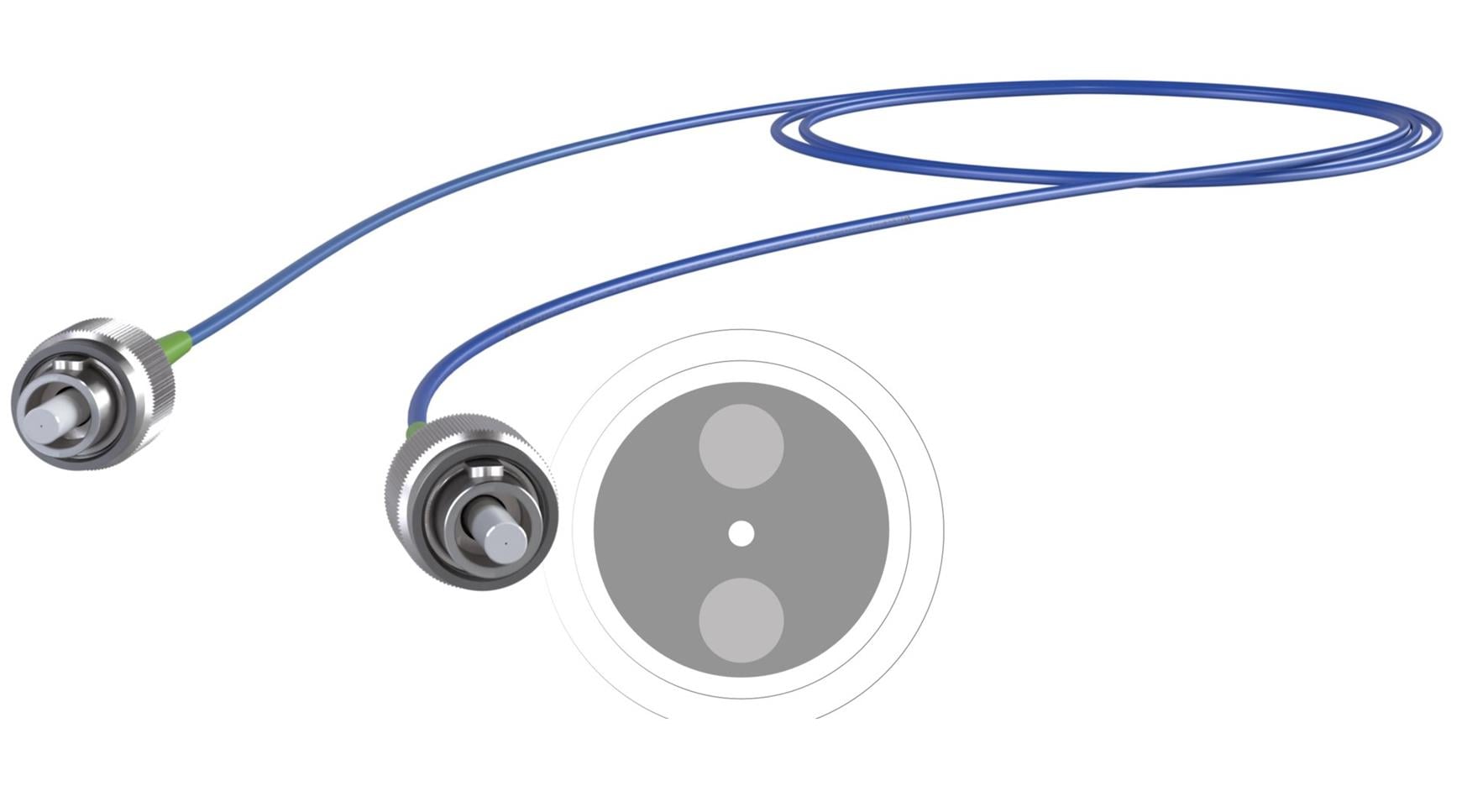

Волоконно-оптический кабель с сохранением поляризации является ключевым компонентом высокоточных оптических систем, специально разработанным для сохранения линейного поляризационного состояния света — требования, лежащего в основе функциональности таких приложений, как волоконно-оптическое зондирование, когерентная связь и квантовые вычисления. В отличие от стандартных одномодовых волокон, которые страдают от случайного рассеяния поляризации из-за производственных дефектов и внешних напряжений, этот специализированный кабель использует контролируемую асимметрию и высокое двулучепреломление для фиксации поляризационных характеристик света. Учитывая его чувствительность и критическую роль в критически важных системах, правильная установка и обращение с волоконно-оптическим кабелем с сохранением поляризации являются обязательными. Неправильные методы могут ухудшить ключевые показатели производительности, такие как коэффициент ослабления, вносимые потери и поляризационные перекрестные помехи, в конечном итоге поставив под угрозу функциональность всей оптической системы. Это всеобъемлющее руководство описывает основные шаги, лучшие практики и важные моменты для обеспечения оптимальной производительности и долговечности волоконно-оптического кабеля с сохранением поляризации.
Подготовка к установке оптоволоконного кабеля с сохранением поляризации.
Перед началом процесса установки крайне важна тщательная подготовка, чтобы избежать дорогостоящих ошибок и обеспечить совместимость с целевой системой.
Проверьте технические характеристики кабеля.
В первую очередь, убедитесь, что кабель соответствует техническим требованиям системы. Ключевые параметры, которые необходимо проверить, включают рабочую ось (медленная ось, быстрая ось или обе), совместимость по длине волны (например, 1310 нм, 1550 нм или пользовательские диапазоны), коэффициент ослабления (обычно ≥23 дБ для промышленных стандартов) и тип кабеля (волокно без оболочки 250 мкм, буферизованное волокно 900 мкм или кабель в оболочке 3 мм). Убедитесь, что разъемы кабеля — такие как FC/UPC, SC/APC или LC — соответствуют интерфейсу системы, поскольку несоответствующие разъемы могут привести к чрезмерным потерям на входе (>0,3 дБ) и поляризационным перекрестным помехам.
Осмотрите кабель и компоненты.

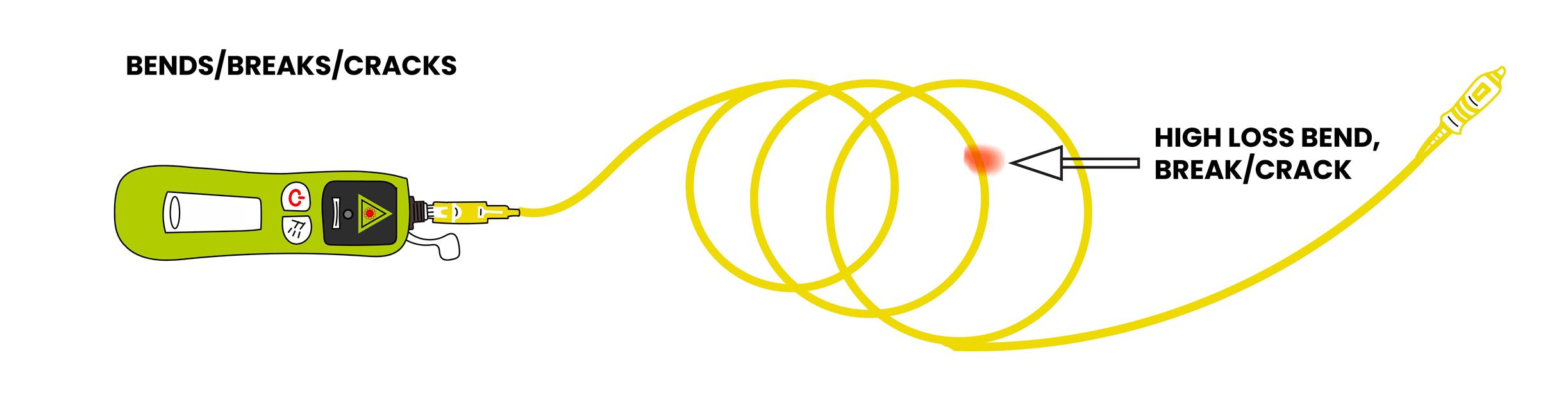

Проведите визуальный осмотр оптоволоконного кабеля, сохраняющего поляризацию, и его принадлежностей. Проверьте наличие физических повреждений, таких как трещины в оболочке, погнутые разъемы или загрязнения на наконечнике. Даже незначительные дефекты могут нарушить высокое двулучепреломление кабеля, которое имеет решающее значение для сохранения поляризации. Кроме того, убедитесь, что все компоненты, включая соединительные муфты и адаптерные панели, имеют сертификаты CE, RoHS или FCC для обеспечения совместимости и надежности.
Подготовка среды установки
Место установки должно быть чистым, сухим и свободным от чрезмерного количества пыли и мусора. Загрязнения могут оседать на сердцевине волокна или разъемах, вызывая потерю сигнала. Убедитесь, что температура окружающей среды находится в диапазоне от -20°C до 60°C, поскольку экстремальные температуры могут изменить структуру кабеля, подвергающуюся нагрузке (например, конструкции типа «панда» или «бабочка»), и ухудшить его характеристики. Кроме того, очистите место установки от острых краев или тяжелых предметов, которые могут раздавить или повредить кабель.
Основные этапы установки оптоволоконного кабеля с сохранением поляризации.
Процесс установки требует точности и соблюдения определенных правил для сохранения поляризационных свойств кабеля.
Обработка и маршрутизация

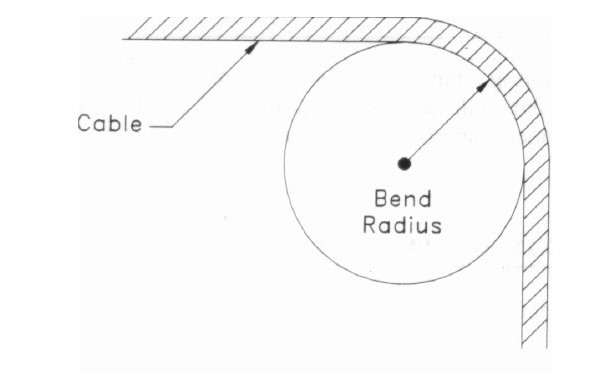

При работе с кабелем избегайте чрезмерного изгиба, скручивания или натяжения. Минимальный радиус изгиба для большинства кабелей с поляризационной модуляцией составляет 10 диаметров кабеля (например, 30 мм для кабеля в оболочке 3 мм). Изгиб за пределы этого предела может вызвать механическое напряжение, нарушить асимметричную структуру сердечника и увеличить перекрестные помехи поляризации. При прокладке кабеля используйте кабельные стяжки или зажимы для его фиксации с интервалом от 50 см до 1 м, обеспечивая отсутствие натяжения волокна.
Выравнивание разъема

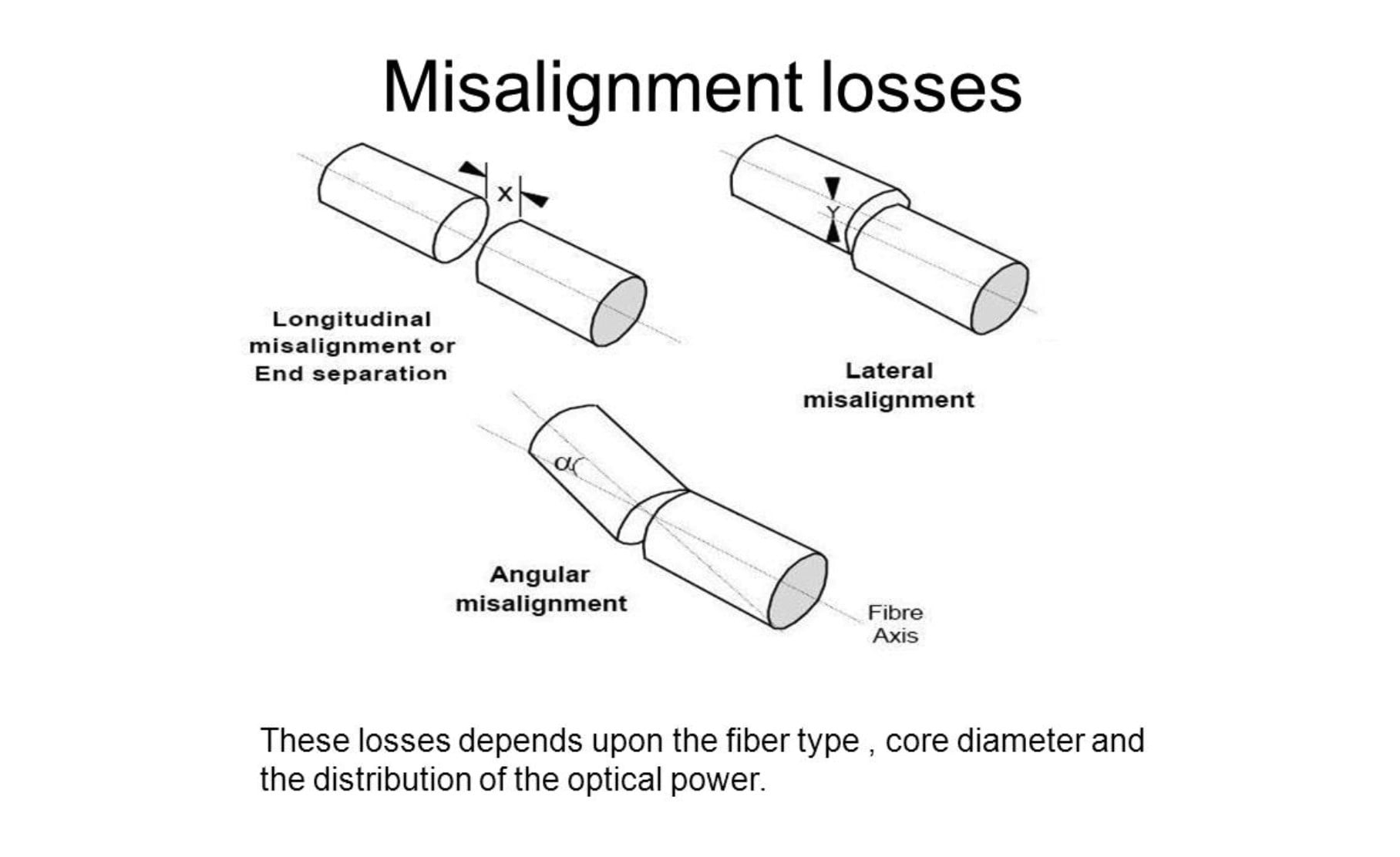

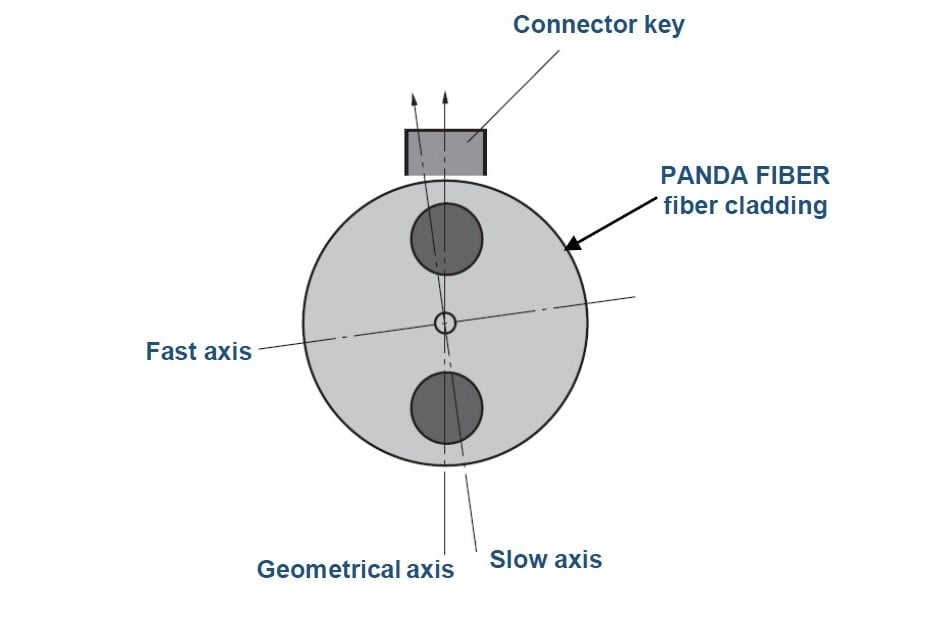

Правильное выравнивание разъемов имеет решающее значение для оптоволоконного кабеля, сохраняющего поляризацию, поскольку неправильное выравнивание может свести на нет его способность сохранять поляризацию. Большинство разъемов с поляризационной модуляцией имеют шпонку, совпадающую с быстрой или медленной осью кабеля. Во время установки используйте инструмент для выравнивания поляризации, чтобы убедиться, что шпонка разъема соответствует требуемой оси системы (выравнивание по медленной оси является распространенным для многих применений). После подключения проверьте потери на входе с помощью оптического измерителя мощности — потери не должны превышать 0,2 дБ для оптимальной работы.
Вопросы, касающиеся сращивания.
Если требуется сварка, используйте оборудование для сварки оптоволокна, специально откалиброванное для данного типа кабеля. Процесс сварки должен обеспечить выравнивание быстрой и медленной осей двух сегментов волокна для минимизации поляризационных перекрестных помех. После сварки защитите место соединения термоусадочной трубкой и проверьте потери при сварке — максимальное затухание должно быть ≤0,3 дБ/км на рабочей длине волны. Избегайте механической сварки, поскольку она не может гарантировать точное выравнивание осей, необходимое для поляризационно-сохраняющих волокон.
Послемонтажное тестирование и техническое обслуживание
После установки для обеспечения максимальной производительности оптоволоконного кабеля, сохраняющего поляризацию, необходимы тщательное тестирование и регулярное техническое обслуживание.
Тестирование производительности

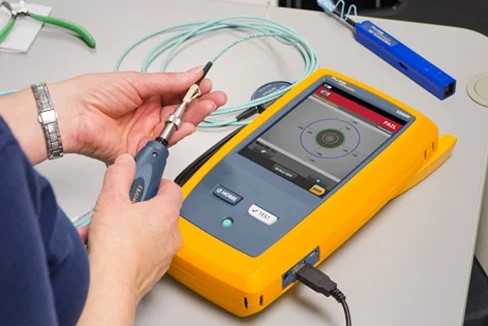

Проведите комплексное тестирование с использованием специализированного оборудования, такого как тестер коэффициента подавления поляризации (PER) и оптический рефлектометр временной области (OTDR). Значение PER должно оставаться ≥23 дБ (при подключенных разъемах) для обеспечения минимального смешивания поляризационных мод. Тест OTDR помогает выявить скрытые проблемы, такие как микроизгибы или дефекты сращивания, которые могут привести к ухудшению сигнала с течением времени. Запишите все результаты тестирования и сравните их со спецификациями кабеля для подтверждения соответствия.
Регулярные мероприятия по техническому обслуживанию
Внедрите плановое техническое обслуживание для сохранения целостности оптоволоконного кабеля , поддерживающего поляризацию . Ежеквартально проверяйте разъемы на наличие загрязнений или износа и очищайте их безворсовыми салфетками и жидкостью для очистки оптоволокна. Избегайте прикосновения к наконечнику голыми руками, так как масла и грязь могут повредить поверхность. Кроме того, периодически проверяйте прокладку кабеля, чтобы убедиться в отсутствии новых изгибов или натяжений, и немедленно заменяйте любые поврежденные компоненты.
Устранение распространенных проблем
При обнаружении снижения производительности следует проводить систематическую диагностику. К распространенным проблемам относятся:
● Высокие потери при подключении: проверьте разъем на загрязнение или смещение; при необходимости очистите или выровняйте разъемы.
● Сниженное количество ошибок при монтаже: проверьте кабель на наличие изгибов или ошибок при сращивании; при необходимости перенаправьте кабель или выполните повторное сращивание.
● Перекрестные помехи поляризации: проверьте выравнивание осей и наличие механических напряжений; отрегулируйте прокладку кабеля для уменьшения натяжения.
Волоконно-оптический кабель, сохраняющий поляризацию, — это высокоточный компонент, требующий скрупулезного внимания к деталям на каждом этапе установки и эксплуатации. От предмонтажной проверки и подготовки окружающей среды до правильной прокладки, выравнивания разъемов и тестирования после установки — каждый шаг играет решающую роль в сохранении поляризационных свойств кабеля и обеспечении оптимальной производительности системы. Следуя рекомендациям, изложенным в этом руководстве, вы можете минимизировать потери сигнала, снизить риск повреждения и максимально повысить надежность вашей оптической системы.
Независимо от того, используется ли он в волоконно-оптических системах зондирования, когерентной связи, квантовых вычислениях или лабораторных установках, производительность чувствительных приложений полностью зависит от правильной установки и обращения с поляризационно-сохраняющим волоконно-оптическим кабелем. Вложение времени и ресурсов в соблюдение этих протоколов не только гарантирует работу кабеля в соответствии с заданными характеристиками, но и обеспечивает долгосрочную выгоду за счет снижения затрат на техническое обслуживание, минимизации простоев и защиты целостности критически важных оптических систем. Благодаря тщательному планированию, точному выполнению и профилактическому техническому обслуживанию вы можете раскрыть весь потенциал этого важного компонента и добиться стабильной и надежной работы на долгие годы.
