Как заделать оптоволоконный кабель?

От принципа к практике: оконцовка оптоволоконного кабеля

Оптоволоконные кабели составляют основу современных сетей связи, известных своей высокой пропускной способностью, низкими потерями и устойчивостью к электромагнитным помехам. Однако, в отличие от простого подключения разъёма RJ45, оконцовка оптоволокна — это целое искусство, требующее точных инструментов и квалифицированных навыков. Независимо от того, работаете ли вы с сетевыми кабелями, ремонтируете обрыв или создаёте коммутационные шнуры, умение правильно оконцовывать оптоволокно имеет решающее значение.

В этой статье подробно рассматриваются два основных метода оконцовки оптоволокна:  сварка  и  механическая оконцовка , а также даются пошаговые инструкции по выполнению этих процессов.

Что мы «прекращаем»?

Прежде чем начать, важно понять цель. Само волокно состоит из сверхчистого стекла (сердцевины и оболочки). Целью оконцовки является создание идеально ровного, гладкого торца волокна и закрепление его в коннекторе (например, LC, SC, ST), что обеспечивает надежное соединение с оборудованием или другими волокнами с минимальными потерями.

Основные проблемы при терминировании оптоволоконных кабелей:

• Микронная точность : сердцевина волокна чрезвычайно тонкая (обычно 9 мкм для одномодового кабеля, 50 или 62,5 мкм для многомодового). Даже крошечные царапины, пыль или другие дефекты могут привести к значительной потере сигнала или полному отказу.

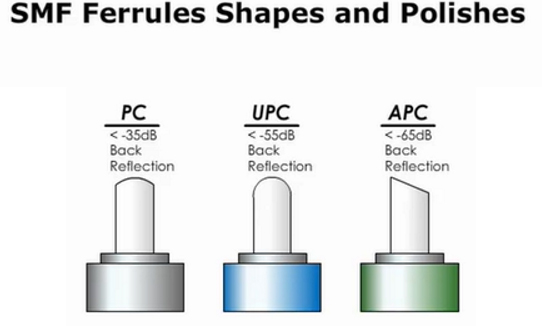

• Угол торца : чтобы минимизировать обратное отражение, особенно в одномодовых волокнах, обычно требуются полировки типа PC (физический контакт), UPC (ультрафизический контакт) или APC (угловой физический контакт).

Метод завершения первый: сращивание

Сварка оптических волокон (сваркой) — предпочтительный метод неразъемного соединения двух оптических волокон. Для этого используется электрическая дуга, которая расплавляет и сплавляет их торцы. Этот метод обеспечивает минимальные вносимые потери (обычно <0,1 дБ), максимальную надежность и долговременную стабильность. Он широко применяется в магистральных сетях, линиях дальней связи и постоянных линиях связи типа «оптоволокно до дома» (FTTH).

Необходимые инструменты для завершения сварки методом сращивания:

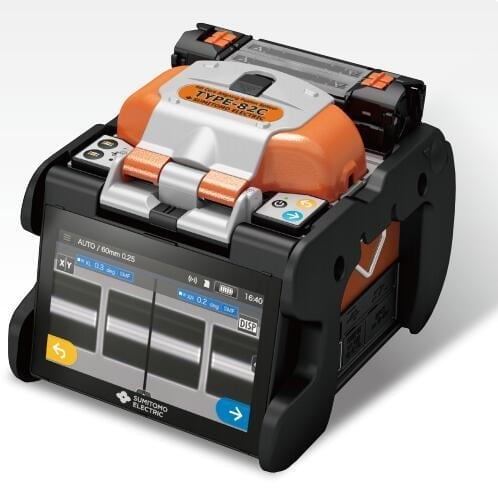

• Сварочный аппарат : основное устройство, автоматизирующее выравнивание волокон, очистку, сварку и оценку потерь.

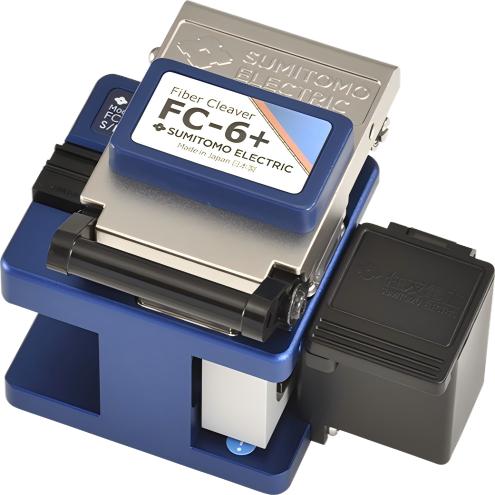

• Скалыватель волокон : обеспечивает идеальную перпендикулярность торца волокна, его ровную поверхность и отсутствие сколов. Это важнейший инструмент для успешного сращивания.

• Скалыватель волокон (кабель, покрытие) : для удаления оболочки кабеля, арамидной нити (кевлар) и буфера/покрытия без повреждения стекловолокна.

• Ножницы для кевлара : для резки прочной арамидной нити.

• Спиртовые и безворсовые салфетки : высокоочищенный (99%+) изопропиловый спирт для очистки голого волокна.

• Термоусадочные трубки/защитные покрытия : надеваются на место сращивания и сжимаются при нагревании, обеспечивая механическую защиту и снятие натяжения.

Этапы операции сварки методом плавления:

1. Подготовка и безопасность

   • Безопасность превыше всего! Надевайте защитные очки, чтобы избежать попадания мелких осколков стекла в глаза.

   • Положите на рабочем месте чистый коврик и утилизируйте все обрезки волокон надлежащим образом.

2. Зачистка кабеля

   • Снимите внешнюю оболочку кабеля (примерно 2–3 см) с помощью стриппера.

   • Используйте ножницы для кевлара, чтобы отрезать открытую арамидную нить.

   • Используйте более точные стрипперы для снятия защитного покрытия с волокна (примерно 2–3 см), обнажая стекловолокно. Обращайтесь с ними осторожно, чтобы избежать микроизгибов и царапин.

3. Очистка голого волокна

   • Возьмите безворсовую салфетку, смоченную небольшим количеством спирта.

   • Протрите оголённое волокно, вытягивая его (не сгибая), от покрытого участка к концу. Повторите несколько раз, чтобы добиться полной чистоты.

4. Раскалывание волокна

   • Это самый важный этап. Качество скола напрямую определяет потери в месте сварки.

   • Поместите очищенное волокно в держатель скалывателя, следуя инструкциям, соответствующим вашей модели скалывателя.

   • Закройте крышку или плавно сдвиньте привод, чтобы выполнить скол. После снятия торец должен иметь идеальную зеркальную поверхность.



   •

   •

5. Операция сращивания

   • Включите сварочный аппарат и задайте параметры в зависимости от типа волокна (одномодовое/многомодовое).

   • Предварительно наденьте на волокно термоусадочную трубку.

   • Поместите два подготовленных волокна в V-образные канавки сварочного аппарата, оставив небольшой зазор.

   • Закройте ветрозащитный экран и нажмите кнопку «SET» или «Start». Сварочный аппарат автоматически выполнит:

     • Выравнивание : точное выравнивание волоконных сердечников с помощью камер.

     • Очистка : кратковременная предварительная дуга очищает торцевые поверхности от возможных загрязнений.

     • Сплавление : создает высоковольтную дугу, которая расплавляет и сплавляет концы волокон, приводя их в соприкосновение.

     • Оценка потерь : оценивает потери в месте сварки с помощью анализа изображений.

   • Если отображаемые потери приемлемы (например, <0,05 дБ), откройте ветрозащитный экран.

6. Защита места сращивания

   • Аккуратно расположите термоусадочную трубку по центру точки сращивания.

   • Поместите его в нагревательную камеру сварочного аппарата и запустите цикл нагрева.

   • После нагревания и охлаждения получается прочное, защищенное соединение.

7. Управление волокнами и корпус

   • Аккуратно сверните сваренное волокно в лоток для хранения муфты или коммутационной панели. Всегда соблюдайте минимальный радиус изгиба (обычно в 20 раз больше диаметра волокна), чтобы избежать потерь на макроизгибах.

Второй метод подключения: механическое сращивание и устанавливаемые на месте соединения

Этот метод не требует сварочного аппарата, а использует механические средства для фиксации волокна в коннекторе, возможно, с помощью клея или предварительно нанесённого геля. Он больше подходит для быстрого ремонта, заделки небольших участков или сборки коммутационных шнуров в полевых условиях, но, как правило, имеет более высокие потери, чем сварка (примерно 0,3–0,5 дБ).

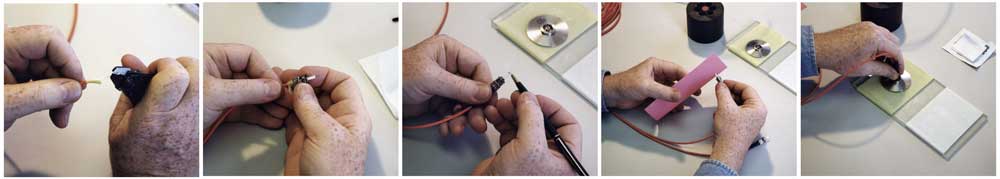

А. Используйте эпоксидную смолу и полированные волоконные соединители для оконцовки.

Это наиболее традиционный и надежный метод механического соединения.

Необходимые инструменты (в дополнение к основным инструментам):

• Разъем для полевой установки (с заглушкой)

• Эпоксидный шприц и клей

• Печь для отверждения/нагреватель

• Инструмент для обжима, предназначенный для конкретных разъемов

• Полировальные шайбы и абразивная бумага (обычно грубая, средняя, ​​мелкая)

Краткие шаги:

1. Подготовка и зачистка : аналогично этапам сварки 1–3.

2. Смешайте и введите эпоксидную смолу : смешайте эпоксидную смолу (часть A и часть B) и введите ее в гнездо разъема.

3. Вставьте волокно : пропустите очищенное волокно через разъем, пока оно слегка не выступит из кончика наконечника.

4. Отверждение : Поместите собранный соединитель в печь для отверждения, чтобы эпоксидная смола затвердела.

5. Скалывание и очистка : используйте ручной скалыватель, чтобы отломить выступающий кончик волокна.

6. Полировка : Это самый сложный этап. Используя полировальный круг, отполируйте торец разъема на наждачной бумаге в форме восьмерки, постепенно переходя от грубой к тонкой поверхности, пока торец не станет зеркально гладким и не будет соответствовать стандартам UPC или APC.

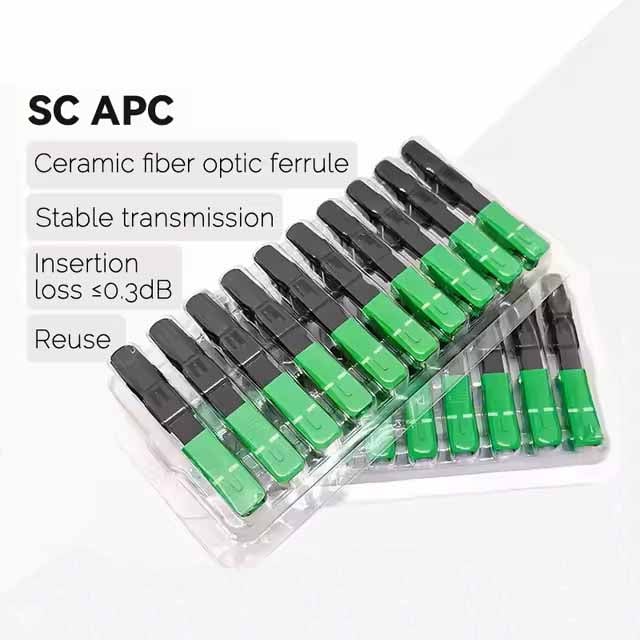

B. Механические соединители (без эпоксидной смолы и полировки, «холодное отверждение»)

Это самый быстрый и простой способ концевой заделки, не требующий эпоксидной смолы, термического отверждения или полировки.

Необходимые инструменты:

• Механический соединительный элемент (содержит гель для согласования индексов и точный механизм выравнивания/V-образную канавку)

• Простой скалыватель (часто соответствующий марке/типу разъема)

• Стриптизёрши

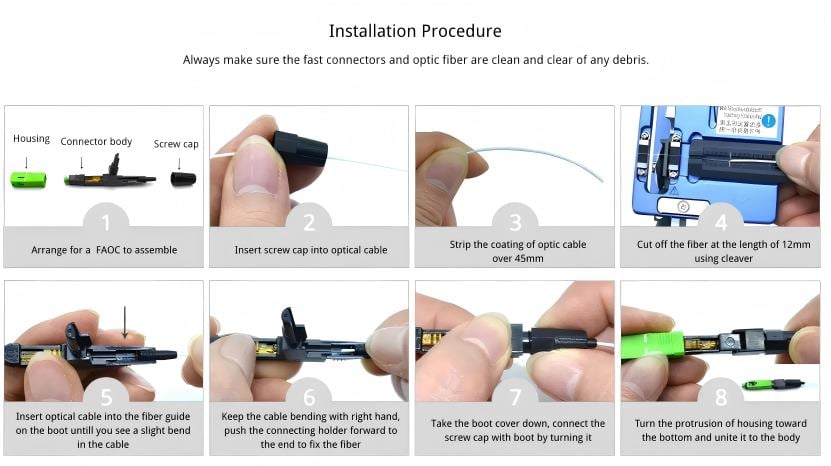

Краткие шаги:

1. Strip & Clean : снимите покрытие и очистите голое волокно.

2. Разделка : Для резки используйте прилагаемый простой разделочный нож.

3. Вставка : Вставьте сколотое волокно в механический соединитель до упора.

4. Активация/блокировка : задействуйте рычаг коннектора, задвижку или закройте крышку. Внутренний механизм зажимает волокно и приводит его торец в соприкосновение с внутренней опорой или другим отрезком волокна, завершая соединение.

Преимущества : Чрезвычайно быстрое (менее минуты), очень низкая стоимость инструмента, идеально подходит для экстренного ремонта и небольших работ.
Недостатки : Относительно более высокие потери, долгосрочная надежность, как правило, ниже, чем у методов сварки или эпоксидной смолы/полировки, а используемые устройства, как правило, одноразовые.

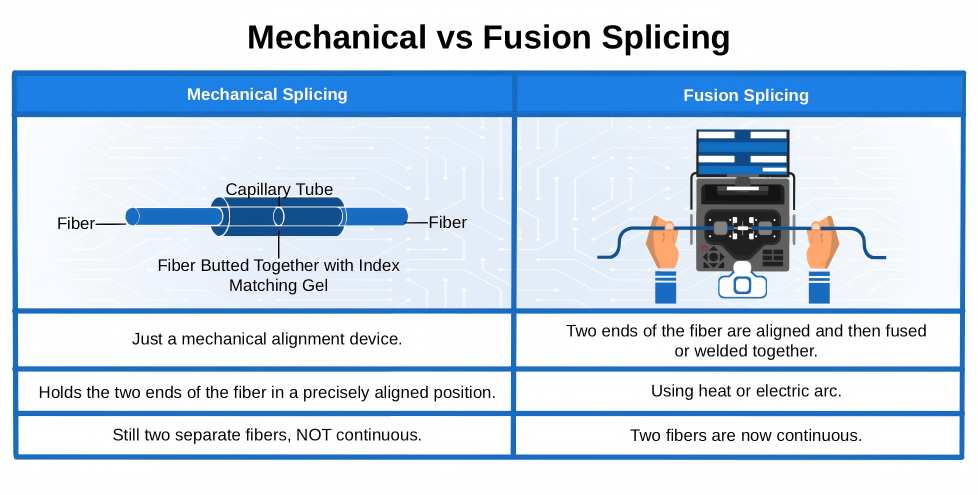

Сравнение и краткое изложение методов оконцовки оптоволоконных кабелей

Лучшие практики и профессиональные советы по терминированию оптоволоконных кабелей

1. Чистота, чистота и ещё раз чистота!  90% проблем с подключением возникают из-за загрязнений. Очищайте волокно, инструменты и торцы коннекторов до и после каждого этапа.

2. Купите хороший тесак.  Это ваш самый важный инструмент, и точка.

3. Всегда проводите тестирование.  После завершения соединения используйте  оптический рефлектометр (OTDR)  для проверки общего качества линии связи и потерь в местах сращивания/соединения, а также используйте оптический источник света и измеритель мощности для сквозного тестирования вносимых потерь.

4. Соблюдайте минимальный радиус изгиба.  При монтаже радиус изгиба волокна должен быть не менее 20 его внешних диаметров (и даже больше при монтаже под натяжением).

5. Утилизируйте отходы правильно.  Поместите все фрагменты волокон в специальный контейнер для острых предметов, чтобы предотвратить травмы.

Заключение

Оконцевание оптоволоконных кабелей — это мастерство, сочетающее в себе точные инструменты и опыт работы. Сварка оптоволокна обеспечивает непревзойденную производительность и надёжность, что делает её золотым стандартом для неразъёмных соединений. Механическая оконцовка, особенно с использованием коннекторов холодного отверждения, обеспечивает преимущества в гибкости и скорости. Выбрав правильный метод, соответствующий вашим конкретным задачам, бюджету и уровню квалификации, а также тщательно соблюдая правила очистки и правильной процедуры, вы сможете успешно освоить эту ключевую технологию в мире оптической связи.

FAQ Часто задаваемые вопросы

Где можно купить инструменты для оконцовки оптоволоконных кабелей?

Отличный вариант — заглянуть в интернет-магазин Fibermart: Fiber-Mart.com . Здесь вы найдёте всё необходимое оборудование, включая сварочные аппараты, рефлектометры, скалыватели волокон, быстроразъёмные соединители волокон, соединители волокон для полевых условий, ручные полировальные шайбы, полировальные машины и механические соединители. Команда Fibermart стремится предоставить вам первоклассный сервис и экспертные решения.

Сколько времени занимает оконцовка оптоволоконного кабеля?

Время, необходимое для оконцевания оптоволоконного кабеля, может варьироваться в зависимости от таких факторов, как опыт специалиста и сложность задачи. Как правило, квалифицированный специалист обычно занимает около 20–30 минут на один коннектор, включая подготовку, сращивание и тестирование. Сварка оптоволокна обычно занимает примерно столько же времени. Использование квалифицированных специалистов и высококачественного инструмента позволяет оптимизировать это время.

Какой конкретный инструмент используется для оконцовки оптоволоконных кабелей?

Можете ли вы объяснить концепции концевой заделки кабеля и безопасности кабеля?

Оконцевание кабеля – это процесс подключения концов кабеля к точке подключения или устройству. Он включает в себя аккуратное снятие защитных слоёв кабеля, выравнивание и соединение отдельных волокон или проводов, а также надёжное соединение для обеспечения надлежащей функциональности и безопасности. Безопасность кабелей включает в себя методы и процедуры, направленные на предотвращение повреждений кабелей, обеспечение надёжных соединений и поддержание безопасных условий труда.

Легко ли оконцевать оптоволоконный кабель?

Заделка оптоволоконного кабеля требует специальных навыков и инструментов, что делает этот процесс точным и довольно сложным. Хотя опытные специалисты могут эффективно заделку оптоволоконных кабелей, этот процесс нельзя назвать «простым» из-за точности и внимания к деталям, необходимых для успешной заделки.
