Волоконно-оптический соединитель с низкими потерями

В стремительно развивающемся мире оптической связи спрос на надёжные и высокопроизводительные компоненты как никогда высок. Среди этих критически важных элементов оптоволоконные соединители с низкими потерями  являются незаменимыми инструментами, обеспечивающими бесперебойное распределение оптических сигналов по различным сетям. Будучи ключевым компонентом пассивных оптических сетей (PON) и ряда других оптических систем, соединители с низкими потерями напрямую влияют на целостность сигнала, эффективность сети и общие эксплуатационные расходы.





По сути, оптоволоконные соединители с низкими потерями представляют собой пассивные оптические компоненты, предназначенные для разделения или объединения оптических сигналов между несколькими оптоволоконными путями с минимизацией затухания сигнала, обычно называемого «потерями». В отличие от активных компонентов, требующих внешнего питания, эти соединители работают без подвода энергии, что делает их высоконадежными и экономичными для долгосрочного развертывания сетей.



Атрибут «низкие потери» является определяющим: даже незначительная потеря сигнала может ухудшить качество связи в крупных сетях, таких как PON, обслуживающих сотни или тысячи конечных пользователей. Например, в системе GPON (гигабитная PON) один оптический линейный терминал (OLT) подключается к нескольким оптическим сетевым устройствам (ONU) через соединитель; чрезмерные потери в этом случае могут привести к снижению скорости передачи данных или разрыву соединения для конечных пользователей.

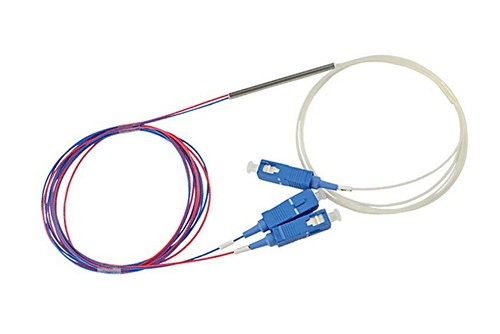

Среди различных типов оптоволоконных соединителей соединители FBT (сокращение от Fused Biconical Taper Couplers) широко известны своими исключительно низкими потерями. Эти соединители изготавливаются с использованием прецизионного процесса: два или более оптических волокна сплавляются вместе и сужаются под действием контролируемого нагрева, создавая единообразный оптический интерфейс, позволяющий разделять или объединять сигналы с минимальным затуханием. Такая конструкция не только обеспечивает низкие потери, но и стабильность в широком диапазоне условий эксплуатации, что является критически важным преимуществом для наружных или промышленных сетей.









Вносимые потери (IL) – это величина потерь мощности сигнала при прохождении света через ответвитель. В ответвителях FBT эти потери обычно минимальны – зачастую всего 0,1 дБ для стандартных конфигураций и стабильно ≤0,5 дБ даже при сложных коэффициентах разделения. Этот сверхнизкий IL гарантирует, что большая часть исходной мощности сигнала достигнет конечного пункта назначения, снижая потребность в усилителях сигнала (которые увеличивают стоимость и сложность сетей). Например, ответвитель FBT 1x2 с вносимыми потерями 0,3 дБ рассеивает всего около 7% мощности сигнала, оставляя 93% нетронутыми для конечных пользователей.





Равномерность потерь измеряет постоянство вносимых потерь на всех выходных портах разветвителя. В многопортовых разветвителях (например, 1x4 или 1x8) неравномерность потерь может привести к нестабильной работе в разных сегментах сети. Разветвители FBT с низким уровнем потерь решают эту проблему, обеспечивая уровень равномерности ≤0,6 дБ, гарантируя, что на каждый выходной порт поступит сигнал практически одинаковой интенсивности. Это особенно важно в сетях пассивной оптической связи (PON), где оптические сетевые устройства (ONU) в разных районах или зданиях должны получать сигнал одинакового качества, чтобы избежать различий в качестве обслуживания.





Сети часто работают в суровых условиях — от отрицательных температур (-40 °C) в северном климате до высокой температуры (85 °C) в уличных шкафах или промышленных помещениях. Разветвители FBT с низкими потерями разработаны для сохранения своих характеристик в этом широком диапазоне температур с температурно-зависимыми потерями (TDL) ≤0,5 дБ. Эта стабильность устраняет флуктуации сигнала, вызванные изменениями окружающей среды, обеспечивая круглогодичную надежность. Кроме того, их высокие обратные потери (≥55 дБ) и направленность (≥55 дБ) предотвращают отражения сигнала, которые могут помешать передаче данных и повредить чувствительное оборудование, например лазеры.





Каждая сеть предъявляет уникальные требования, и соединители FBT с низкими потерями разработаны для адаптации к ним. Они поддерживают широкий спектр вариантов настройки, включая:



Коэффициенты разделения: от стандартного 50:50 (равное разделение) до специализированных коэффициентов, таких как 10:90 или 1:99, подходящих для сценариев, когда одному порту требуется большая мощность сигнала (например, основной ONU против резервного устройства).

Типы волокон: совместимость с одномодовыми (SM), многомодовыми (OM1, OM2, OM3, OM4, OM5) и сохраняющими поляризацию (PM) волокнами, что делает их пригодными как для ближних (например, центры обработки данных, использующие волокно OM4), так и для дальних (например, сельские сети GPON, использующие волокно SM) приложений.

Длины волн: работа в широком спектре от 460 нм (видимый свет) до 1620 нм (телекоммуникационный C-диапазон), поддержка различных вариантов использования, таких как «оптоволокно до дома» (FTTH) (1310/1550 нм) и промышленные датчики (780/980 нм).

Виды упаковки: такие варианты, как голое волокно, коробки из АБС-пластика или стальные трубки, позволяющие производить установку в условиях ограниченного пространства (например, внутренние шкафы с соединителями в коробках из АБС-пластика) или в сложных наружных условиях (например, соединители из стальных трубок для подземных кабелей).







PON-сети, включая EPON (Ethernet PON) и GPON, составляют основу современных сетей FTTH и FTTB (оптоволокно до здания). В этих системах разветвитель FBT с низкими потерями распределяет сигнал от центрального OLT на несколько оптических сетевых узлов (например, с коэффициентом разделения 1x16 или 1x24). Низкие вносимые потери разветвителя гарантируют, что даже самые удалённые оптические сетевые узлы (ONU) (до 20 км в сетях GPON) получат достаточно сильный сигнал для поддержки гигабитного интернета, IPTV и голосовых услуг. Например, разветвитель FBT 1x24 с вносимыми потерями 5 дБ может надёжно обслуживать 24 домохозяйства, обеспечивая каждому постоянную скорость загрузки 1 Гбит/с.





Центры обработки данных используют высокоскоростные оптические каналы для соединения серверов, систем хранения данных и коммутаторов. Разветвители FBT с низкими потерями используются здесь для разделения или объединения сигналов в многомодовых оптоволоконных сетях малой дальности (например, OM3 или OM4). Например, разветвитель FBT 2x2 может объединить два сигнала 100 Гбит/с от разных серверов в один канал или разделить сигнал 400 Гбит/с для подачи на несколько коммутаторов. Низкие потери и высокая однородность разветвителя гарантируют бесперебойную работу центра обработки данных с минимальной задержкой и отсутствием узких мест в сигнале.





В промышленных условиях оптические волокна используются для измерения (например, температуры, давления или деформации) и межмашинной связи (M2M). Ключевую роль здесь играют соединители FBT с малыми потерями, распределяя сигналы датчиков по нескольким датчикам или агрегируя данные из разных точек. Например, на нефтеперерабатывающем заводе соединитель FBT 1x8 может распределять сигнал лазера с длиной волны 980 нм по восьми датчикам температуры вдоль трубопровода; стабильность соединителя в условиях высоких температур (от -40 до 85 °C) обеспечивает точный сбор данных в режиме реального времени.





В телекоммуникационных сетях большой протяженности (например, в оптоволоконных линиях связи между странами) используются ответвители FBT с малыми потерями для подключения к сигналам с целью мониторинга или тестирования. Например, ответвитель с коэффициентом разделения 1:99 может перенаправить 1% сигнала на устройство мониторинга (для проверки на наличие ошибок или ухудшения качества), при этом перенаправляя 99% сигнала по назначению. Эта функция «ответвления» позволяет операторам сетей контролировать производительность сети, не прерывая обслуживания, что является критически важным требованием для круглосуточной работы телекоммуникационных служб.









Начните с уточнения основных параметров:



Тип сети: PON, центр обработки данных или система датчиков? Для PON может потребоваться большее количество портов (например, 1x16), в то время как центры обработки данных могут отдавать приоритет совместимости с многомодовым оптоволокном.

Расстояние сигнала: в сетях ближнего действия (например, центрах обработки данных) можно использовать многомодовые соединители FBT, тогда как для сетей PON дальнего действия требуются одномодовые соединители для минимизации рассеивания и потерь.

Коэффициент разделения: выберите коэффициент, обеспечивающий сбалансированную мощность сигнала на всех портах. Для равномерного распределения (например, FTTH) подойдут коэффициенты 50:50 или 1:8; для мониторинга идеальным будет 1:99.





Сосредоточьтесь на характеристиках, которые напрямую влияют на производительность:



Вносимые потери: для стандартных ответвителей старайтесь достичь значения ≤0,5 дБ; для сетей большой протяженности лучше использовать более низкие потери.

Равномерность потерь: убедитесь, что уровень потерь составляет ≤0,6 дБ, чтобы избежать неравномерного выходного сигнала на разных портах.

Диапазон температур: убедитесь, что соединитель может работать в условиях вашей сети (например, от -40 до 85 °C для использования вне помещений).

Совместимость волокон и длин волн: тип волокна (SM/OMx/PM) и диапазон длин волн соединителя должны соответствовать вашей существующей инфраструктуре. Например, для системы GPON с длинами волн 1310/1550 нм требуется соединитель с диапазоном длин волн 1260–1620 нм.





Тип упаковки муфты влияет на установку и долговечность:



Голое волокно: подходит для интеграции в более крупные модули (например, внутри OLT/ONU), но требует дополнительной защиты.

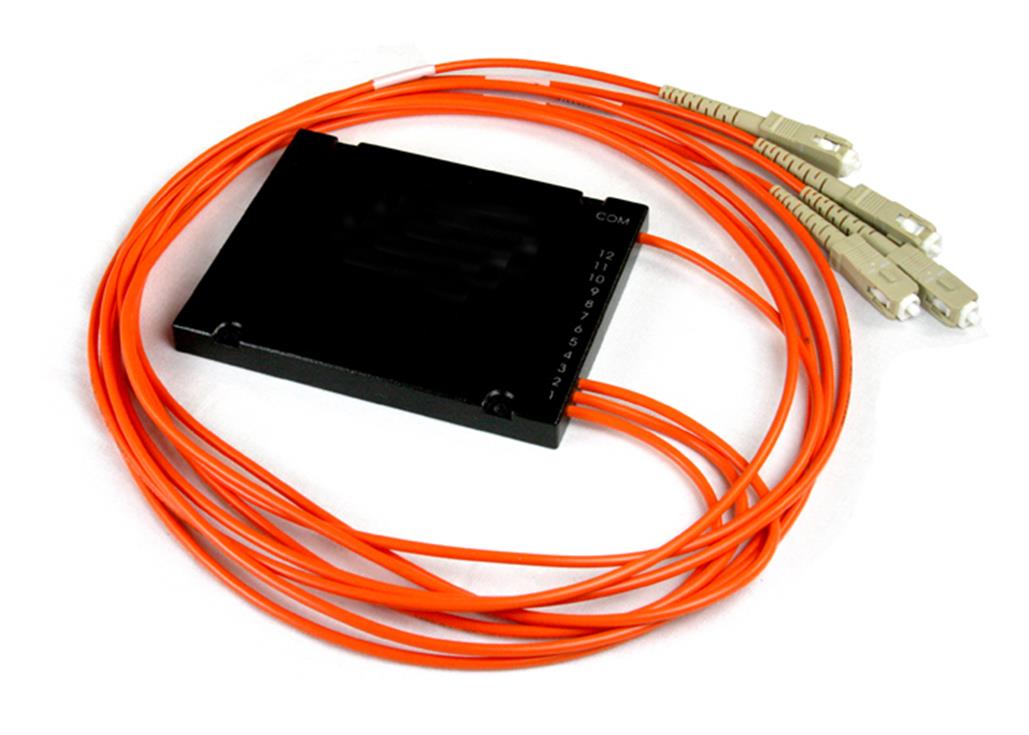

Корпус из АБС-пластика: идеально подходит для использования внутри помещений (например, в стойках центров обработки данных) благодаря компактному размеру и устойчивости к пыли.

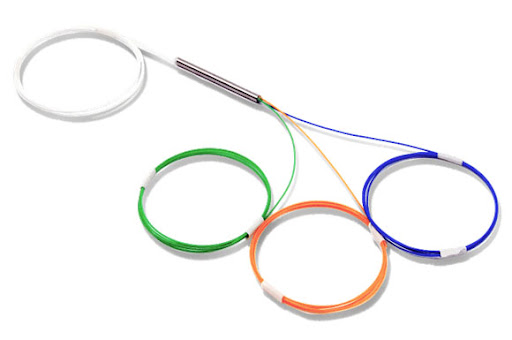

Стальная трубка: лучше всего подходит для использования на открытом воздухе или в неблагоприятных условиях (например, подземных кабелей), поскольку обеспечивает превосходную механическую защиту.



Оптоволоконные разветвители с низкими потерями, особенно разветвители FBT, — незаметные герои современной оптической связи. Их способность разделять и объединять сигналы с минимальными потерями, высокой однородностью и устойчивостью к внешним воздействиям делает их незаменимыми для пассивных оптических сетей (PON), центров обработки данных, промышленных систем и телекоммуникационных магистралей. Выбрав правильный разветвитель FBT, соответствующий требованиям вашей сети к коэффициенту разделения, типу волокна и стилю корпуса, вы обеспечите надежную и высокопроизводительную связь, масштабируемую в соответствии с вашими потребностями.





По мере роста спроса на более быстрые и многоподключенные сети (благодаря развитию 5G, FTTH и облачных вычислений) роль FBT-соединителей с низкими потерями будет становиться всё более важной. Инвестиции в высококачественные FBT-соединители сегодня — это инвестиции в будущее вашей сети, которая обеспечит стабильную производительность, снизит эксплуатационные расходы и будет соответствовать меняющимся потребностям конечных пользователей и отраслей.
