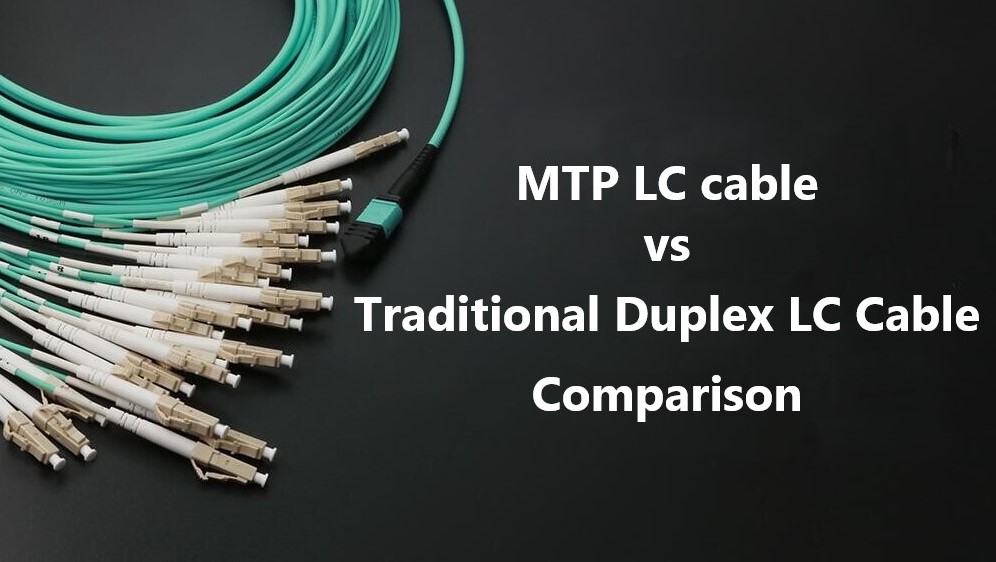

Сравнение кабеля MTP-LC и традиционного дуплексного кабеля LC.

В условиях быстро меняющегося ландшафта передачи данных спрос на высокоскоростные, надежные и компактные кабельные решения никогда не был так высок. В сфере оптоволоконных кабелей наиболее распространены два варианта: кабель MTP LC и традиционный дуплексный кабель LC. Каждый из них служит разным целям, но понимание их различий имеет решающее значение для принятия обоснованных решений при проектировании и развертывании сети. В этой статье подробно сравниваются эти два типа кабелей, рассматриваются их конструкция, производительность, области применения и общая ценность в современных сетевых средах.

Проектирование и строительство основных конструкций

Интеграция высокой плотности: проектирование кабеля MTP LC

Разработанный для высокоплотной связи, кабель MTP LC выделяется своей инновационной структурой, устраняющей ограничения традиционных аналогов. На одном конце он оснащен разъемом US Conec MTP, который объединяет несколько оптических волокон (от 8 до 144 жил) в одном наконечнике. Противоположный конец заканчивается стандартными дуплексными разъемами LC, что обеспечивает бесшовную интеграцию с существующим оборудованием, совместимым с LC. Такая конструкция позволяет преобразовать одно соединение MTP с большим количеством волокон в несколько отдельных дуплексных соединений LC, например, MTP-12 в 6xLC или MTP-24 в 12xLC.

Изготовленный из высококачественного волокна Corning®, устойчивого к изгибам, этот кабель имеет минимальный радиус изгиба 7,5 мм, что облегчает прокладку в стесненных условиях. Он доступен с оболочкой Plenum (OFNP) или LSZH, что обеспечивает соответствие различным экологическим стандартам и стандартам безопасности. Кроме того, он поддерживает нестандартную длину и ключевые типы полярности (A, B или C), обеспечивая точное выравнивание каналов передачи и приема в структурированных кабельных системах.

Традиционное попарное соединение: традиционный дуплексный кабель LC.

Традиционный дуплексный кабель LC имеет более традиционную конструкцию, состоящую из двух отдельных волокон, на обоих концах которых установлены разъемы LC. Каждый кабель поддерживает одно дуплексное соединение, то есть одно волокно используется для передачи, а другое — для приема. Такая парная конфигурация десятилетиями является основным методом в сетях, обеспечивая простоту и совместимость с широким спектром устаревшего оборудования.

Традиционный дуплексный кабель LC обычно имеет оболочку из ПВХ или LSZH, с большим общим диаметром по сравнению с аналогом высокой плотности при поддержке того же количества соединений. Используемые волокна часто представляют собой стандартные одномодовые или многомодовые варианты, без специальных свойств, обеспечивающих невосприимчивость к изгибам, присущих варианту высокой плотности. Хотя такая конструкция надежна для основных задач подключения, ей не хватает компактности, присущей решениям на основе MTP.

Показатели эффективности

Эффективность передачи

Высокоплотный кабель отличается высокой эффективностью передачи, особенно в высокоскоростных сетях. Благодаря потерям на входе всего 0,35 дБ для разъемов MTP и ≤0,2 дБ для разъемов LC, он минимизирует ухудшение сигнала, обеспечивая стабильную работу даже при скоростях передачи данных 100 Гбит/с, 400 Гбит/с и выше. Использование волокна Corning® дополнительно повышает целостность сигнала, снижая затухание до ≤0,32 дБ/км на длине волны 1310 нм и ≤0,18 дБ/км на длине волны 1550 нм для одномодовых вариантов.

Традиционный дуплексный кабель LC также обеспечивает неплохие характеристики передачи, но его потери на входе обычно выше по сравнению с кабелем MTP LC, особенно при необходимости множественных соединений. Каждая дополнительная точка подключения в традиционной конфигурации вносит дополнительные потери на входе, которые могут накапливаться и ограничивать максимальное расстояние и скорость передачи данных. Для приложений 40G и 100G традиционный дуплексный кабель LC может потребовать более сложных конфигураций, таких как параллельные оптоволоконные линии связи, для достижения той же производительности, что и у высокоплотных аналогов.

Долговечность и надежность

Кабель MTP LC отличается высокой прочностью и выдерживает широкий диапазон рабочих температур от -10°C до +70°C, а также кратковременные растягивающие нагрузки до 240 Н. Каждое устройство проходит 100% тестирование, сопровождаемое индивидуальным протоколом испытаний, и сертифицировано по стандартам CE, RoHS, FCC и ISO9001, что гарантирует отсутствие отказов и пожизненную гарантию. Прочная конструкция и высококачественные материалы делают его идеальным для требовательных условий центров обработки данных, где надежность имеет первостепенное значение.

Традиционный двухжильный кабель LC также надежен для стандартных применений, но его долговечность часто ограничена конструкцией. Множество точек подключения, необходимых для конфигураций с высокой плотностью размещения кабелей, увеличивают риск повреждения или ослабления соединения, что может привести к сбоям сигнала. Кроме того, традиционные кабели могут быть менее устойчивы к изгибам и физическим нагрузкам, что делает их менее подходящими для прокладки в стесненных условиях.

Сценарии применения

Среды высокой плотности и высокой скорости

Высокоплотный кабель является предпочтительным выбором для центров обработки данных, корпоративных сетей и телекоммуникационной инфраструктуры, требующих высокой плотности подключения и быстрой модернизации сети. Его способность преобразовывать один канал MTP в несколько соединений LC делает его идеальным для подключения на уровне верхней части стойки (ToR), где агрегирующие коммутаторы с портами QSFP 40G/100G/400G должны подключаться к нескольким серверам с портами SFP 10G/25G/50G. Он также упрощает миграцию и модернизацию сети, позволяя организациям беспрепятственно переходить от 10G и 40G к более высоким скоростям без полной перестройки всей кабельной инфраструктуры.

Еще одно ключевое применение кабеля MTP LC — это основные распределительные сети (MDA) и кросс-коммутаторы, где оптимизация пространства имеет решающее значение. Конструкция с высокой плотностью уменьшает количество необходимых кабелей и патч-панелей , освобождая ценное место в стойках и улучшая организацию кабельной сети. Независимо от того, используется ли он в крупных центрах обработки данных или корпоративных кампусах, он обеспечивает гибкость и производительность, необходимые для поддержки современных сетевых требований.

Традиционные и низкоплотные конфигурации

Традиционный дуплексный кабель LC хорошо подходит для устаревших сетей и задач подключения с низкой плотностью соединений. Он широко используется в небольших офисах, домашних офисах (SOHO) и небольших корпоративных средах, где количество соединений ограничено. Например, для подключения одного сервера к коммутатору или маршрутизатора к настольному компьютеру часто используется традиционный дуплексный кабель LC из-за его простоты и экономичности.

Кроме того, традиционный дуплексный кабель LC является надежным выбором для приложений, не требующих высокоскоростной передачи данных или частых обновлений. Он совместим с широким спектром устаревшего оборудования, что позволяет легко интегрировать его в существующие сети без существенных изменений. Однако в условиях высокой плотности использование традиционного дуплексного кабеля LC может привести к загромождению кабельной сетью, увеличению времени монтажа и росту затрат на техническое обслуживание.

Экономическая эффективность

Первоначальные инвестиции

Начальная стоимость кабеля MTP LC, как правило, выше, чем у традиционного дуплексного кабеля LC. Это связано с усовершенствованной конструкцией, высококачественными материалами и специализированными производственными процессами, необходимыми для изготовления разъемов MTP и волокна, устойчивого к изгибам. Например, многомодовый кабель MTP LC с 12 волокнами OM3 может стоить около 45,60 долларов, в то время как традиционный дуплексный кабель LC той же длины и типа волокна может быть значительно дешевле.

Однако, если рассматривать общую стоимость владения, вариант с высокой плотностью размещения оборудования часто оказывается более экономически выгодным в условиях высокой плотности. Такая конструкция уменьшает количество необходимых кабелей, патч-панелей и других компонентов, снижая затраты на установку и техническое обслуживание. Кроме того, она поддерживает будущие модернизации сети, устраняя необходимость в дорогостоящей перестройке кабельной сети по мере роста объемов передаваемых данных.

Долгосрочная ценность

Традиционный дуплексный кабель LC может предложить более низкие первоначальные затраты, но его долгосрочная ценность ограничена в условиях быстрого роста. По мере увеличения сетевого трафика и скорости передачи данных организациям, использующим традиционный дуплексный кабель LC, может потребоваться прокладка дополнительных кабелей и патч-панелей, что приведет к увеличению текущих расходов. Риск сбоев сигнала и необходимость частого технического обслуживания еще больше увеличивают общую стоимость владения.

В отличие от них, кабель MTP LC обеспечивает долгосрочную ценность, поддерживая масштабируемые и перспективные сети. Его способность обрабатывать высокие скорости передачи данных и обеспечивать высокую плотность подключения гарантирует, что организации смогут адаптироваться к меняющимся потребностям бизнеса без значительных инвестиций в новую кабельную инфраструктуру. Пожизненная гарантия и высокая надежность также снижают риск незапланированных простоев и затрат на ремонт, что делает его разумным вложением для современных предприятий.

Краткое содержание

Вкратце, кабель MTP LC и традиционный дуплексный кабель LC имеют свои сильные и слабые стороны, и выбор между ними зависит от конкретных потребностей сети. Первый выделяется своей высокоплотной конструкцией, превосходной производительностью и масштабируемостью, что делает его идеальным решением для центров обработки данных, корпоративных сетей и других высокоскоростных сред с высокими требованиями к ресурсам. Способность упростить прокладку кабелей, оптимизировать пространство в стойке и поддерживать будущие обновления делает его ключевым элементом современных сетей.

С другой стороны, традиционный дуплексный кабель LC остается надежным и экономически выгодным вариантом для устаревших сетей и потребностей в подключении с низкой плотностью устройств. Он отличается простотой и совместимостью с существующим оборудованием, что делает его подходящим для небольших сред, где высокая производительность и масштабируемость не являются первостепенными задачами.

Поскольку спрос на более быструю передачу данных и более высокую плотность подключения продолжает расти, кабель MTP LC готов стать стандартом для современных сетей. Уникальное сочетание производительности, гибкости и долгосрочной ценности делает его выгодным вложением для организаций, стремящихся оставаться впереди в цифровую эпоху. Независимо от того, модернизируете ли вы существующую сеть или строите новую, понимание различий между этими двумя типами кабелей имеет важное значение для правильного выбора и обеспечения оптимальной производительности сети.
