Руководство по использованию модульных разъемов RJ11 и RJ45

Модульный разъем, также называемый модульным телефонным разъемом/штекером, разъемом RJ и разъемом Western, — это название семейства электрических разъемов, первоначально использовавшихся в телефонной проводке, а теперь широко применяемых в телефонных системах, сетях передачи данных и низкоскоростных последовательных соединениях. Наиболее известные области применения модульных разъемов — это телефонные разъемы и разъемы Ethernet, которые почти всегда являются модульными разъемами. Модульные разъемы недороги, относительно просты в установке и легко подключаются и отключаются. Модульный разъем обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует штекер и разъем на месте при подключении. (smc electric rj11 modular ends)

Модульные разъемы имеют разную конструкцию: штекеры называются штекерами, а гнезда — разъемами или, иногда, розетками. В терминологии технологической отрасли модульные разъемы называются разъемами RJ. «RJ» — это аббревиатура от Registered Jack (зарегистрированный разъем), где буквы RJ обозначают возможности разъемов в здании и способ их подключения к общедоступной телефонной сети. Разъемы RJ обычно обжимаются с помощью обжимного инструмента, который прижимает разъем к проводникам кабеля.

Модульные разъемы обозначаются двумя числами, представляющими количество позиций и контактов, причем за каждым числом следуют буквы «P» и «C», например, «6P2C» обозначает модульный разъем с 6 позициями и 2 контактами. В других обозначениях буквы «P» и «C» опускаются, а количество позиций и контактов разделяется крестиком («6x2») или косой чертой («6/2»). Например, разъемы RJ11 часто имеют 6 позиций и 4 контакта, к которым подключаются всего 2 провода.

Расположение модульных разъемов RJ

Модульные разъемы выпускаются в четырех размерах: 4-, 6-, 8- и 10-позиционные, где позиция — это место для контакта. Не во всех позициях могут быть установлены контакты. Это означает, что модульные разъемы описываются как содержащие определенное количество потенциальных «позиций» контактов и фактическое количество контактов, установленных в этих позициях. Если контакты отсутствуют, то обычно это делается от самой внешней пары контактов к центру, так что количество контактов почти всегда является четным числом. На следующем рисунке изображен разъем RJ45 8P8C.

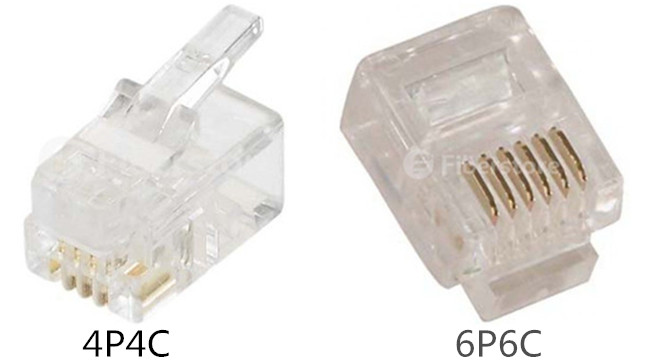

Изолирующие пластиковые корпуса 4-контактных и 6-контактных разъемов имеют разную ширину, тогда как 8-контактные или 10-контактные разъемы имеют еще большую ширину корпуса. Позиции корпуса разъема с отсутствующими контактами или контактами, не прикрепленными к проводам, не используются для электрического соединения, но обеспечивают правильную установку штекера.

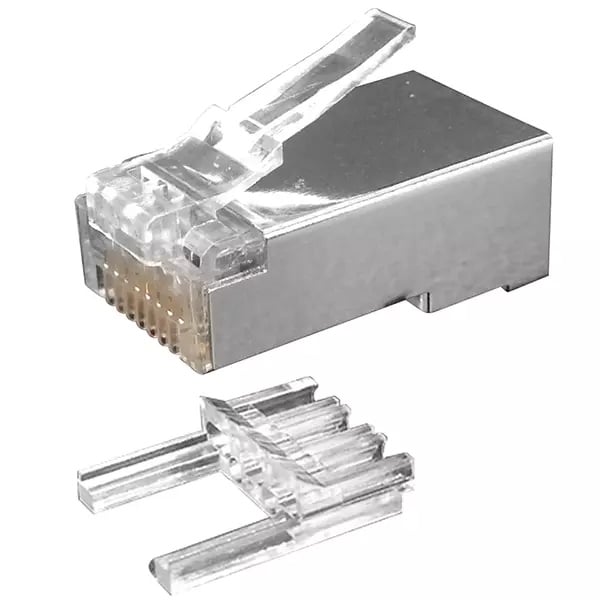

Лопасти модульных соединителей

Модульные вилки выпускаются с двухконтактными или трехконтактными разъемами. Трехконтактные разъемы — лучшие из доступных на данный момент и обычно используются в высококачественных модульных вилках. Они более эффективно удерживают провод в вилке, чем двухконтактные. Трехконтактные разъемы предназначены для использования с многожильными, одножильными или модульными проводами. Напротив, двухконтактные разъемы имеют разные разъемы для одножильных, многожильных и модульных проводов. В модульных вилках для одножильных проводов двухконтактные разъемы имеют скошенные края, в отличие от разъемов для многожильных проводов.

Типы модульных разъемов RJ

Термины RJ-11, RJ-12, RJ-22, MMJ, RJ-45 и RJ-48 обозначают часто используемые модульные разъемы. Они описаны в таблице ниже.

Для ПК: разъемы RJ11, RJ14 и RJ25 используют один и тот же шестипозиционный модульный разъем, поэтому физически они идентичны, за исключением разного количества контактов (два, четыре и шесть соответственно). В разъемах RJ11 часто используются разъемы 6P4C RJ14 (шесть контактов, четыре вывода), четыре провода которых идут к центральной распределительной коробке.

Различия между разъемами RJ11, RJ12, RJ22, RJ45 и RJ48 могут вызывать путаницу. С помощью приведенной выше таблицы вы легко сможете в них разобраться.

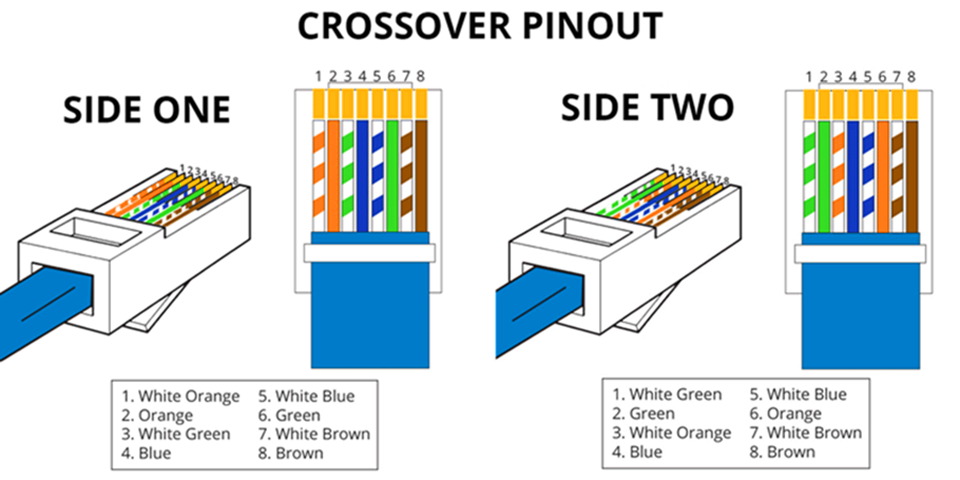

Схема подключения разъемов RJ

Разъемы RJ часто имеют схему подключения контактов/пар T568A или T568B. Кабель, у которого один конец подключен по схеме T568A, а другой — по схеме T568B, называется кроссоверным кабелем. Кроссоверные кабели используются для соединения двух устройств без коммутатора или концентратора, обычно для прямого соединения компьютеров. Кабель с одинаковой схемой подключения на обоих концах называется патч-кабелем или кабелем прямого соединения, для подключения которого необходим концентратор или коммутатор. Схема подключения T-568B является наиболее распространенной, хотя многие устройства также поддерживают схему T-568A.

Штекер и разъем RJ45

Среди модульных разъемов 4P4C, 6P4C, 6P6C, 8P8C и 10P10C наиболее распространенным в настоящее время является разъем 8P8C. Разъем 8P8C, или разъем RJ45 (в каталогах электроники модульные разъемы 8P8C обычно обозначаются как "RJ45"), широко используется для Ethernet по витой паре, зарегистрированных разъемов и других телефонных приложений, последовательного интерфейса RS-232 с использованием стандартов EIA/TIA 561 и Yost, а также других приложений, связанных с неэкранированной витой парой, экранированной витой парой и многожильным плоским кабелем. Ассортимент разъемов RJ45 включает стандартные разъемы RJ45, экранированные разъемы RJ45 и водонепроницаемые разъемы RJ45 со степенью защиты IP67 для приложений Cat 5, Cat5e, Cat6 и Cat7.

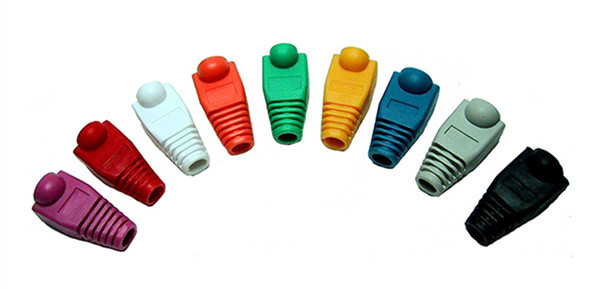

Наденьте на кабели защитные колпачки без зацепов перед обжимом концов. Они совместимы с кабелями категорий 5E, CAT6, Cat7, RJ45, 8P8C. Цветовая маркировка позволяет различать кабели с защитными колпачками Cat5e и Cat7, установленные в одной патч-панели или на стене.

Конструкция разъемов с защитой от зацепов значительно снижает вероятность того, что фиксирующий язычок зацепится за что-либо и сломается. Благодаря этому отпадает необходимость в замене сломанных разъемов, что также снижает нагрузку на пользователей компьютеров. Кроме того, это приближает кабели, обжатые на месте установки, к тем же стандартам качества, что и кабели, обжатые на заводе.
