Сетевой кабель соединяет одно сетевое устройство (например, компьютер) с другим, являясь основным компонентом сети. В нашей обычной локальной сети (LAN) используются сетевые кабели различных типов. В обычных условиях типичная локальная сеть обычно не использует различные типы сетевых кабелей для подключения к сетевому устройству. В большой сети (WAN) для объединения различных типов сетевых соединений используются различные типы сетевых кабелей. Среди множества типов сетевых линий следует выбирать тот или иной кабель в зависимости от топологии сети, стандартов архитектуры сети и скорости передачи данных. Понимание типов и характеристик кабелей очень важно для проектирования и построения сети. Давайте рассмотрим некоторые категории кабелей и их технические характеристики:
Сетевой кабель /витая пара:
Витая пара разделена на экранированную (экранированная витая пара, называемая STP) и неэкранированную (неэкранированная витая пара, называемая UTP). Экран представляет собой внутреннюю линию, обернутую снаружи слоем металлической сетки. Снаружи экран представляет собой изолирующую оболочку, экран может эффективно изолировать помехи внешних электромагнитных сигналов.
UTP — один из наиболее часто используемых кабелей в локальных сетях (LAN). Этот кабель содержит восемь сигнальных проводов в пластиковой изоляционной оболочке. Два провода переплетены друг с другом, всего четыре пары. Скрученные вместе провода используются для компенсации электромагнитного поля, создаваемого током в медных проводниках, и уменьшения помех, вызванных внешним миром. При изготовлении сетевого кабеля на оболочке указывается категория, например, Cat3, Cat5e, Cat6, Cat7 и т. д.
STP использует металлический экран для снижения внешних электромагнитных помех (ЭМП). При правильном заземлении экрана он может преобразовать принятый сигнал электромагнитной помехи в электрический сигнал и преобразовать его в обратном направлении по витой паре. STP обычно используется в условиях, подверженных электромагнитным и радиочастотным помехам.

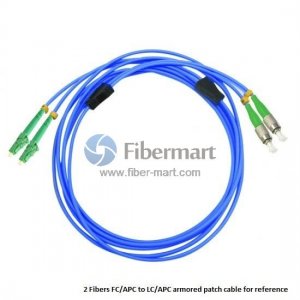

Оптоволоконный кабель передает сигналы в виде световых импульсов и также изготовлен из стекла или оргстекла. Он состоит из сердечника волокна, оболочки и защитной оболочки. Главной особенностью оптоволокна является способность проводить оптический сигнал, поскольку оно не подвержено внешним электромагнитным помехам, скорость затухания сигнала очень низкая, поэтому дальность передачи сигнала значительно больше, чем у LAN-кабеля. Оптоволоконный кабель очень популярен в мире сетевых технологий, но его стоимость также высока, поэтому он, как правило, используется в крупных локальных сетях. Однако, с удешевлением оптоволокна, он будет использоваться всё чаще.
