В быстро развивающейся сфере оптических сетей связи волоконно-оптические коммутаторы играют ключевую роль, обеспечивая бесперебойную маршрутизацию сигналов, реконфигурацию сети и высокоскоростную передачу данных. Среди множества доступных сегодня типов волоконно-оптических коммутаторов SFP, SFP+ и QSFP28 стали отраслевыми стандартами, каждый из которых разработан для удовлетворения конкретных требований к пропускной способности, форм-фактору и применению.
Основы работы волоконно-оптических коммутаторов: фундамент для понимания
Основные функции волоконно-оптических коммутаторов
Волоконно-оптические коммутаторы работают по фундаментальному принципу избирательной маршрутизации оптических сигналов от одной волоконно-оптической цепи к другой. В отличие от традиционных электрических коммутаторов, обрабатывающих электрические сигналы, волоконно-оптические коммутаторы работают со светом, используя передовые технологии, такие как механический привод, MEMS (микроэлектромеханические системы) или твердотельные механизмы, для перенаправления световых путей. Эта возможность имеет решающее значение для реконфигурации сети, отказоустойчивости и эффективного использования ресурсов в приложениях, начиная от центров обработки данных и заканчивая телекоммуникационными сетями.
Ключевые показатели эффективности
При оценке оптоволоконных коммутаторов решающую роль в определении их пригодности для конкретных применений играют несколько ключевых показателей производительности. Вносимые потери — это количество света, теряемого при прохождении сигнала через коммутатор, измеряемое в децибелах (дБ). Низкие вносимые потери обеспечивают минимальное ухудшение сигнала, при этом высокопроизводительные коммутаторы обычно обеспечивают вносимые потери ниже 0,5 дБ. Перекрестные помехи — это нежелательная утечка сигналов из одного порта в другой; высокая изоляция от перекрестных помех (часто ≥50 дБ для одномодовых волокон) необходима для предотвращения помех сигнала и поддержания целостности данных. Время переключения — это продолжительность, необходимая коммутатору для переконфигурации сигнальных трактов, варьирующаяся от миллисекунд (мс) для механических коммутаторов до микросекунд (мкс) для MEMS или твердотельных коммутаторов, при этом более быстрое время переключения критически важно для приложений реального времени и защиты сети. Срок службы обозначает количество циклов переключения, которые коммутатор может выдержать до ухудшения производительности, при этом коммутаторы промышленного класса часто имеют срок службы более 10⁸ циклов для обеспечения долгосрочной надежности.
Подробный анализ оптоволоконных коммутаторов SFP
Что такое оптоволоконный коммутатор SFP?
Оптические коммутаторы SFP (Small Form-Factor Pluggable) — это компактные устройства с возможностью «горячей» замены, предназначенные для работы с низкой и средней пропускной способностью. Представленные в начале 2000-х годов, коммутаторы SFP произвели революцию в оптических сетях благодаря своему малому форм-фактору (обычно 1x9 дюймов), что позволило обеспечить высокую плотность портов в сетевом оборудовании, таком как маршрутизаторы, коммутаторы и оптические трансиверы. Возможность «горячей» замены обеспечивает простую установку и замену без нарушения работы сети, что делает коммутаторы SFP экономически эффективным и гибким решением для малых и средних предприятий (МСП) и филиалов.
Технические характеристики и особенности
Коммутаторы SFP поддерживают скорость передачи данных от 100 Мбит/с до 4 Гбит/с, что делает их идеальными для таких приложений, как Fast Ethernet, Gigabit Ethernet и Fibre Channel (FC) со скоростью 1 Гбит/с или 2 Гбит/с. Они работают в широком диапазоне длин волн, обычно от 850 нм (многомодовый) до 1550 нм (одномодовый), обеспечивая совместимость с различными типами волокон, включая OM1, OM2, OM3 и одномодовые (SM) волокна. Компактный форм-фактор позволяет разместить до 48 портов в устройстве высотой 1U для установки в стойку, что максимально эффективно использует пространство в сетевых шкафах и центрах обработки данных. Большинство коммутаторов SFP поддерживают стандартные интерфейсы управления, такие как RS232, USB и TTL, что обеспечивает бесшовную интеграцию с системами управления сетью (NMS) для удаленного мониторинга и настройки.
Области применения коммутаторов SFP
Коммутаторы SFP широко используются в сценариях, где приоритетными являются умеренная пропускная способность и экономичность. В сетях филиалов они соединяют удаленные филиалы с корпоративными сетями через Gigabit Ethernet, поддерживая обмен файлами, видеоконференции и облачные приложения. В промышленной автоматизации они обеспечивают надежную связь в таких средах, как автоматизация производства и системы управления технологическими процессами, где важны прочность и низкое энергопотребление. Кроме того, они служат коммутаторами доступа в городских сетях (MAN), соединяя частных и корпоративных пользователей с основной сетевой инфраструктурой.
Изучение оптоволоконных коммутаторов SFP+: повышенная производительность для приложений среднего уровня.
Эволюция SFP+: от SFP до 10 Гбит/с
Оптические коммутаторы SFP+ (Small Form-Factor Pluggable Plus) представляют собой усовершенствованную версию традиционных коммутаторов SFP, разработанную для удовлетворения растущего спроса на более высокую пропускную способность в приложениях среднего уровня. Представленные в конце 2000-х годов, коммутаторы SFP+ сохраняют компактный форм-фактор коммутаторов SFP, удваивая при этом пропускную способность до 10 Гбит/с. Эта эволюция сделала коммутаторы SFP+ де-факто стандартом для развертывания 10-гигабитного Ethernet (10GbE), предлагая баланс производительности, стоимости и совместимости.
Основные преимущества по сравнению с коммутаторами SFP
Коммутаторы SFP+ обеспечивают более высокую пропускную способность, поддерживая скорость передачи данных до 10 Гбит/с, что позволяет осуществлять высокоскоростную передачу данных для таких приложений, как потоковое видео, передача больших файлов и виртуализация. Они отличаются улучшенной целостностью сигнала благодаря передовым технологиям обработки сигналов и оптимизированной конструкции, снижая потери на входе и перекрестные помехи, что обеспечивает надежную передачу на большие расстояния (до 40 км для одномодовых волокон). Обратная совместимость — еще одно ключевое преимущество, поскольку порты SFP+ работают с трансиверами SFP, позволяя сетевым операторам постепенно модернизировать свои сети без замены существующего оборудования. Несмотря на более высокую пропускную способность, коммутаторы SFP+ отличаются низким энергопотреблением (обычно 1-2 Вт на порт), что делает их подходящими для энергоэффективных центров обработки данных и корпоративных сетей.
Типичные сценарии использования
Коммутаторы SFP+ широко используются в средних и крупных предприятиях, а также в центрах обработки данных. В сетях межсоединений центров обработки данных (DCI) они соединяют серверы, системы хранения данных и сетевые устройства внутри центра обработки данных, поддерживая виртуализацию высокой плотности и облачные вычисления. В качестве магистральных коммутаторов предприятия они связывают множество отделов и филиалов с помощью каналов 10GbE. В телекоммуникационных сетях доступа они поддерживают каналы доступа 10 Гбит/с в сетях 5G, обеспечивая высокоскоростную передачу мобильных данных и связь с низкой задержкой.
Оптические коммутаторы QSFP28: высокоскоростные решения для сред с интенсивной обработкой данных.
Обзор технологии QSFP28

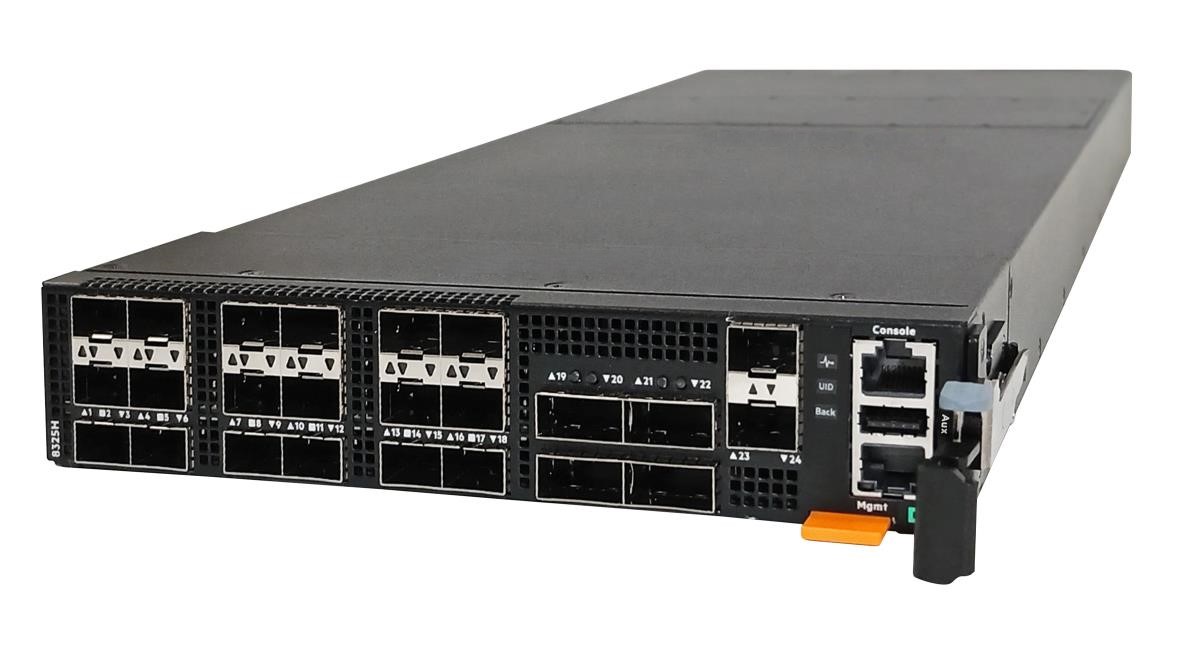

Оптоволоконные коммутаторы QSFP28 (Quad Small Form-Factor Pluggable 28) предназначены для высокопроизводительных приложений с интенсивным использованием данных, требующих сверхвысокой пропускной способности. Представленные в 2010-х годах, коммутаторы QSFP28 используют четыре канала передачи данных, каждый из которых работает со скоростью 28 Гбит/с, обеспечивая суммарную пропускную способность до 100 Гбит/с. Это делает коммутаторы QSFP28 предпочтительным выбором для гипермасштабных центров обработки данных, поставщиков облачных услуг и кластеров высокопроизводительных вычислений (HPC).
Технические прорывы и возможности
Коммутаторы QSFP28 поддерживают скорость передачи данных 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28), а некоторые продвинутые модели предлагают 200 Гбит/с или 400 Гбит/с за счет агрегирования нескольких портов QSFP28. Несмотря на высокую пропускную способность, они сохраняют компактный форм-фактор: устройства, монтируемые в стойку 1U, поддерживают до 32 портов, что максимально эффективно использует пространство в центрах обработки данных и снижает общую стоимость владения (TCO). Благодаря поддержке передовых методов модуляции, таких как PAM4 (импульсно-амплитудная модуляция 4), коммутаторы QSFP28 могут передавать данные на расстояния до 100 км по одномодовым волокнам, что делает их подходящими для магистральных сетей DCI и телекоммуникационных сетей. Передовая конструкция системы охлаждения и технологии терморегулирования обеспечивают стабильную работу даже при высоких нагрузках, предотвращая перегрев и гарантируя долговременную надежность.
Критические приложения в современных сетях
Коммутаторы QSFP28 незаменимы в средах, где сверхвысокая пропускная способность и низкая задержка являются обязательными. В гипермасштабных центрах обработки данных они обеспечивают работу инфраструктуры крупных поставщиков облачных услуг, поддерживая миллионы одновременно работающих пользователей и ресурсоемкие приложения, такие как искусственный интеллект (ИИ), машинное обучение (МО) и анализ больших данных. В высокопроизводительных вычислениях (HPC) они обеспечивают быструю связь между кластерами HPC, поддерживая научные исследования, прогнозирование погоды и сложные симуляции, требующие массовой параллельной обработки. В качестве основных коммутаторов в сетях 5G они поддерживают требования к высокой пропускной способности и низкой задержке для таких приложений 5G, как автономные транспортные средства, умные города и промышленный Интернет вещей (IIoT).
Сравнительный анализ: SFP против SFP+ против QSFP28
Сравнение пропускной способности и скорости
Коммутаторы SFP обеспечивают диапазон скоростей передачи данных от 100 Мбит/с до 4 Гбит/с, при этом типичная скорость применения для Gigabit Ethernet составляет 1 Гбит/с. Коммутаторы SFP+ расширяют диапазон скоростей передачи данных до 4 Гбит/с и 10 Гбит/с, при этом типичная скорость применения для 10GbE составляет 10 Гбит/с. Коммутаторы QSFP28 обеспечивают наивысшую производительность, с диапазоном скоростей передачи данных от 40 Гбит/с до 400 Гбит/с и типичной скоростью применения для 100GbE 100 Гбит/с.
Форм-фактор и плотность портов
Коммутаторы SFP имеют самый компактный форм-фактор, что делает их идеальными для приложений с низкой плотностью портов: в устройстве форм-фактора 1U может быть до 48 портов. Коммутаторы SFP+ имеют схожий форм-фактор с коммутаторами SFP и также могут поддерживать до 48 портов в форм-факторе 1U для приложений 10 Гбит/с. Коммутаторы QSFP28 больше, чем модели SFP/SFP+, но обеспечивают более высокую плотность портов для высокоскоростных приложений: до 32 портов в форм-факторе 1U для работы на скорости 100 Гбит/с.
Вопросы стоимости и инвестиций.
Коммутаторы SFP имеют самую низкую стоимость на порт, что делает их идеальными для сред с ограниченным бюджетом и небольших развертываний. Коммутаторы SFP+ предлагают умеренную стоимость на порт, обеспечивая баланс между производительностью и доступностью для приложений среднего уровня. Коммутаторы QSFP28 имеют самую высокую стоимость на порт, но это компенсируется их сверхвысокой пропускной способностью и производительностью, что делает их экономически эффективными для сред с интенсивным использованием данных, где высокоскоростная передача имеет решающее значение.
Пригодность для применения
Выбирайте коммутаторы SFP, если вам нужно экономичное решение для приложений с низкой и средней пропускной способностью, таких как филиалы или малые предприятия. Если вам требуется пропускная способность 10 Гбит/с для корпоративных сетей, центров обработки данных или сетей доступа 5G, отдайте предпочтение коммутаторам SFP+. Если вам нужна сверхвысокая пропускная способность (100 Гбит/с или выше) для гипермасштабных центров обработки данных, кластеров высокопроизводительных вычислений или базовых сетей 5G, выбирайте коммутаторы QSFP28.
Оптические коммутаторы SFP, SFP+ и QSFP28 играют важнейшую роль в современных оптических сетях, предлагая различные преимущества с точки зрения пропускной способности, форм-фактора и пригодности для различных приложений. При выборе оптического коммутатора важно учитывать ваши конкретные требования, включая необходимую пропускную способность, плотность портов, дальность передачи и бюджет. Для малых предприятий и филиалов с низкими и средними требованиями к пропускной способности коммутаторы SFP предлагают экономичное и надежное решение. Для корпоративных сетей, центров обработки данных и сетей доступа 5G, требующих пропускной способности 10 Гбит/с, коммутаторы SFP+ обеспечивают оптимальный баланс производительности и доступности. Для гипермасштабных центров обработки данных, кластеров высокопроизводительных вычислений и базовых сетей 5G, требующих сверхвысокой пропускной способности (100 Гбит/с и выше), коммутаторы QSFP28 являются идеальным выбором.
