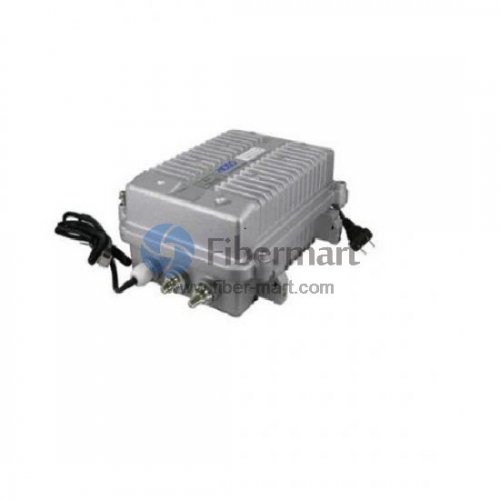

Двухканальный-100M EOC мастер наружного типа
FM3202W — это двухканальное 100-мегапиксельное наружное оборудование с пропускной способностью 253 подчиненных устройств на канал, всего 506 подчиненных устройств. Может работать в суровых погодных условиях с хорошей стабильностью благодаря водонепроницаемому и светонепроницаемому корпусу.
Функции
-
Поставка 2 выходных портов гибридного сигнала, каждый порт может подключаться максимум к 253 пользователям
Высокая адаптируемость к сети, усилителю и распределителю
Высокоэффективный фильтр, низкие помехи для CATV
Поставка VLAN, IGMP и QoS
Поддержка управления SNMP, WEB и CLI
Поддержка удаленного обновления программного обеспечения
Поддержка интегрированного управления для подчиненных устройств
Поддержка питания AC220V и AC60V
Поставка двух интерфейсов данных
Спецификация
|
System Parameter |
Technical Index |
|
System Bandwidth |
Physical layer data rate 200Mbps |
|
IP data throughput 100Mbps per channel |
|
Modulation |
OFDM;BSPK, QPSK, 1024/256/64/16/8-QAM |
|
MAC Protocol |
TDMA and CSMA |
|
EOC technology |
HomePlug AV |
|
Frequency |
7.5 ~ 30MHz |
|
EOC module |
2 |
|
Carrying Capability |
253 per channel, total 506 slaves |
|
Protocol and Standard |
IEEE 802.1Q |
|
IGMP v1, v2 |
|
IEEE 802.1P QoS |
|
NMS |
WEB; CLI; SNMP |
|
Data Interface |
Two 10/100Base-TX RJ45 input port |
|
Auto MDI/MDIX |
|
Comply with 802.3, IEEE802.3u |
|
TV Interface |
Two RF ports |
|
Metric thread F type |
|
Output level: 108dBμV |
|
Insertion Loss: <1dB |
|
Impedance: 75Ω |
|
Hybrid Interface |
Two RF hybrid signal output ports |
|
Metric thread F type |
|
Frequency: 2-870MHz |
|
Output Level: 108dBμV |
|
Impedance: 75Ω |
|
Light Indicator |
ETH1 ETH2 (Ethernet port LED) |
|
LINK (link LED) |
|
Sys (system LED) RUN (RUN LED) |
|
PWR (power LED) |
|
Distance |
>700m |
|
Power |
AC220V /AC60V |
|
Power Consumption |
7W |
|
Dimension |
310mm(length)×220mm(width)×120mm(height) |
|
Working Temperature |
-20°C~ +80°C |
|
Storage Temp |
-25°C~ +85°C |
|
Humidity |
20% ~ 85%(non-condensing) |
|
Storage Humidity |
10% ~ 90%(non-condensing) |
