Gängige Schnittstellen und Anschlüsse in Glasfaser-Jumpern

Entsprechend dem Entwicklungstrend sind neue Methoden für die Verkabelung von Computeranlagen oder Mainframe-Netzwerken entstanden. Dies zeigt sich vor allem in den folgenden Punkten.

1) Im Host-Serverraum haben Switch-Router und Verbindungsleitungen den Gigabit-Standard erreicht.

2) Die Verwendung von Glasfaser-Jumpern beim Verbinden wurde eliminiert. Die SC-SC-Schnittstelle wird nicht mehr verwendet. SC-LC-Schnittstellen werden in einigen älteren Switches mit Vorsicht verwendet. Hauptsächlich wird die LC-Schnittstelle verwendet, während je nach ersetzter Glasfaser-Netzwerkkarte grundsätzlich LC-LC-Glasfaser-Jumper verwendet werden.

3) UTP-Kabel werden nicht mehr verwendet. Im Fiber-to-Access-Layer-Switch werden alle sechs Jumper verwendet.

4) ST-Glasfaser-Jumper werden noch immer verwendet, allerdings nur über große Entfernungen und in Verbindung mit dem Glasfaserkoppler.

Obwohl die Host-Raumleitung umso stabiler und einfacher zu verwalten ist, je mehr einzelne Leitungen vorhanden sind, sollten wir uns mit der allgemeinen Glasfaserschnittstelle und den Glasfaserbrücken auskennen.

Glasfaser-Steckverbinder

FC: Rundgewinde (am häufigsten bei MDF verwendet)

ST: Schnapprunde

SC: Snap-Square (wird hauptsächlich bei Switch-Routern verwendet)

PC: Mikrosphärisches Polieren

APC: 8 Grad und mikrosphärisches Polieren

MT-RJ: Quadratisch, ein Paar Glasfaser-Transceiver (verwendet auf Huawei 8850)

Glasfasermodule (in der Regel Hot-Swap-fähig)

GBIC: Giga Bitrate Interface Converter, nutzt die optischen Schnittstellen von SC oder ST

SFP: Kleines SFP GBIC-Paket mit Glasfaser vom Typ LC

Glasfaser

Singlemode: L, Wellenlänge 1310; LH, Singlemode Langstrecke, Wellenlängen 1310,1550

Multimode: SM, Wellenlänge 850

Glasfaserschnittstellen

Die Glasfaserschnittstelle ist eine physische Schnittstelle, die zum Verbinden von Glasfaserkabeln verwendet wird.

ST (AT & T Copyright) ist ein gängiges Verbindungsgerät in Multimode-Netzwerken. Es verfügt über einen Bajonettverschluss und eine 2,5 mm lange zylindrische Keramik- oder Polymerferrule, die die gesamte Faser umschließt. ST wird manchmal als „Stab & Twist“ bezeichnet, eine anschauliche Beschreibung des ersten Einsteckens und Festziehens.

FC ist ein gängiges Verbindungsgerät im Singlemode-Netzwerk. Es verwendet ebenfalls eine 2,5-mm-Ferrule, wobei ein Teil des FC-Steckers ursprünglich für die in einen Edelstahl-Kartenhalter eingebettete Keramik ausgelegt war. Inzwischen wird FC in den meisten Anwendungen durch SC- und LC-Stecker ersetzt. FC ist die Abkürzung für Ferrule Connector und bedeutet, dass die äußere Verstärkung aus einer Metallhülse besteht und mit einem Spannschloss befestigt wird.

SC verfügt ebenfalls über eine 2,5-mm-Ferrule. Im Gegensatz zu ST/FC handelt es sich um ein steckbares Gerät, das aufgrund seiner hohen Leistung weit verbreitet ist. Es handelt sich um den standardisierten TIA-568-A-Anschluss, der jedoch aufgrund seines hohen Anschaffungspreises (doppelt so teuer wie ST) nicht weit verbreitet ist. SC wird manchmal auch als „Square Connector“ bezeichnet, da SC immer eine quadratische Form hat.

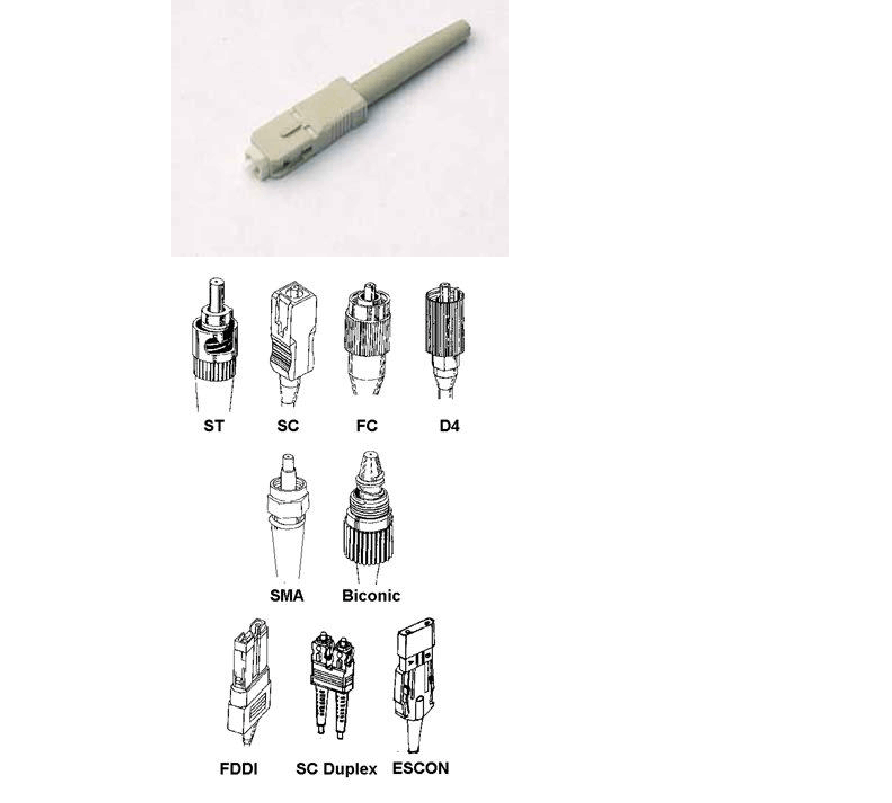

Weitere Arten von Anschlüssen:

Glasfaser-Jumper

Glasfaser-Jumper sind als Schaltgeräte und Server für die Leitungsverbindung sehr wichtig. Ohne geeignete Glasfaser-Jumper funktioniert der Dienst nicht. Hier sind die wichtigsten Glasfaser-Jumpertypen.

LC-LC: LC ist der in SFP (Mini-GBIC) eingefügte Thread, der in den Routern verwendet wird.

FC-SC: Das FC-Ende ist mit den Glasfaserkabel-Racks verbunden und das SC-Ende mit GBIC.

ST-FC: Bei 10Base-F-Verbindungen ist der Steckertyp normalerweise ST und das andere Ende ist mit FC-Glasfaserkabelgestellen verbunden.

SC-SC: Beide Enden sind mit GBIC verbunden.

SC-LC: Eines ist das GBIC-Ende und das andere das SFP-Ende.

Zusatz :

Auf dem Etikett der Pigtail-Anschlüsse sind häufig die Buchstaben „FC / PC“, „SC / PC“ usw. zu sehen.
„/“ auf der Vorderseite gibt den Pigtail-Typ des Anschlusses an.

Der „SC“-Stecker ist ein quadratischer Standardstecker aus technischem Kunststoff, der hitzebeständig und oxidationsbeständig ist. In der Regel wird die SC-Steckerschnittstelle für die Seitenbeleuchtung von Übertragungsgeräten verwendet.

Der „LC“-Stecker hat eine ähnliche Form wie der SC-Stecker, ist aber kleiner als der SC-Stecker.

Der „FC“-Stecker ist ein Metallstecker, der üblicherweise auf der ODF-Seite verwendet wird. Die Steckzeiten von Metallsteckern sind länger als die von Kunststoffsteckern.

Weitere Varianten des Signalanschlusses sind neben den oben beschriebenen drei, MTRJ, ST, MU und so weiter.

„/“ zeigt an, dass sich hinter dem Glasfaseranschluss ein Abschnittsprozess befindet, also ein Schleifmodus.

„PC“ wird in den Geräten der Telekommunikationsbetreiber häufig verwendet, der Verbindungsquerschnitt ist flach.

Das Dämpfungsverhältnis von „UPC“ und „PC“ muss klein sein und wird im Allgemeinen für Geräte mit besonderen Anforderungen verwendet. Einige ausländische Hersteller verwenden intern FC/UPC-Sprungfaser-ODFs, hauptsächlich um die ODF-Anzeigen des Geräts selbst zu verbessern.

Das „APC“-Modell wurde außerdem am häufigsten in der frühen Kabelfernsehübertragung eingesetzt. Es verfügt über einen abgewinkelten Anschlussdraht, wodurch die Qualität des Fernsehsignals verbessert werden kann. Der Hauptgrund dafür ist, dass Fernsehsignale analoge optische Modulationen sind. Wenn die Kopplungsfläche vertikal ist, wird das Licht auf seinem ursprünglichen Weg zurückreflektiert. Aufgrund des Faserindex kehrt das Licht zur ungleichmäßigen Verteilung der Kopplungsfläche zurück. Obwohl die Energie zu diesem Zeitpunkt sehr gering ist, kann das Rauschen aufgrund des analogen Signals nicht vollständig eliminiert werden. Daher wird ein klares Äquivalent im Originalsignal mit Verzögerung von einem schwachen Signal überlagert, was zu Geisterbildern auf dem Bildschirm führt. Das von einem schrägen Anschlussdraht reflektierte Licht kann nicht auf seinem ursprünglichen Weg zurückkehren. Bei herkömmlichen digitalen Signalen tritt dieses Problem im Allgemeinen nicht auf.

„SC“ bedeutet, dass es sich bei dem Pigtail-Stecker um einen SC-Stecker handelt. Für die Schnittstellen der Übertragungsgeräteindustrie werden üblicherweise SC-Stecker verwendet. SC-Stecker bestehen aus technischen Kunststoffen mit guter Thermostabilität und oxidieren nicht so leicht. Optische Schnittstellen auf ODF-Seite verwenden üblicherweise FC-Stecker. FC ist ein Metallstecker. ODF hat keine Temperaturprobleme und gleichzeitig sind die Steckzeiten von Metallsteckern kürzer als die von Kunststoffsteckern. Die Wartung eines ODF-Pigtails ist aufwendiger als die eines Glasfaser-Pigtails .
