Häufige Probleme und Fehlerbehebung bei SPS-Splittern

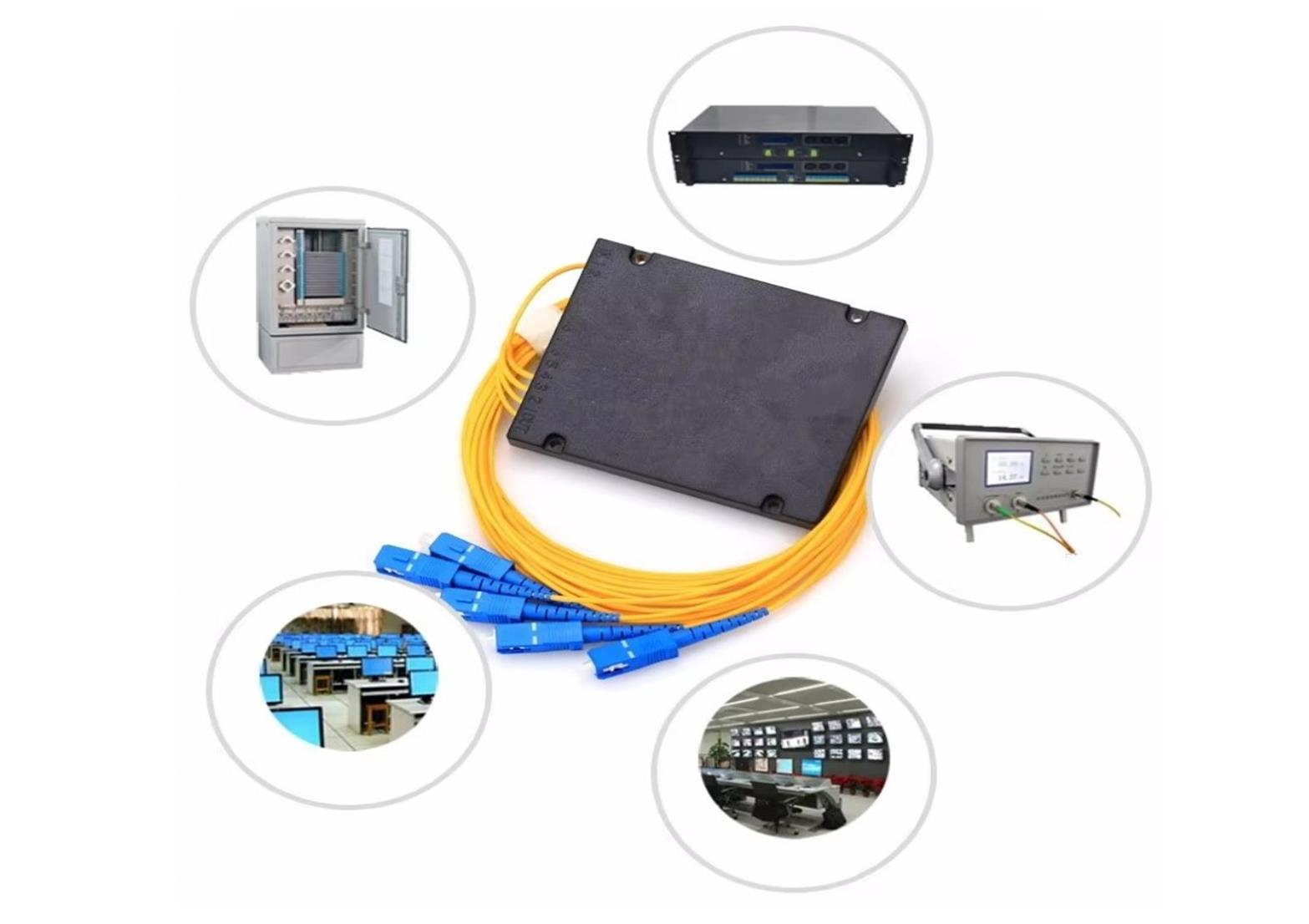

Planare Lichtwellenleiter-Splitter (PLC-Splitter) sind unverzichtbare Komponenten in modernen passiven optischen Netzwerken (PON), Glasfaseranschlüssen (FTTH), Rechenzentren und verschiedenen optischen Kommunikationssystemen. Ihre Fähigkeit, optische Signale gleichmäßig in mehrere einheitliche Ausgänge aufzuteilen und dabei kompakt, verlustarm und hochzuverlässig zu sein, hat sie zu einem Eckpfeiler der optischen Signalverteilung mit hoher Dichte gemacht. Wie jedes optische Präzisionsgerät können jedoch auch PLC-Splitter  im Laufe ihres Betriebs Leistungsprobleme aufweisen, beispielsweise durch Installationsfehler, Umwelteinflüsse, Bauteilverschleiß oder unsachgemäße Handhabung. Das Verständnis dieser häufigen Probleme und die Beherrschung effektiver Fehlerbehebungsmethoden sind entscheidend für die Stabilität und Effizienz optischer Netzwerke. Dieser Artikel befasst sich mit den typischen Problemen von PLC-Splittern und bietet systematische Richtlinien zur Fehlerbehebung, um Ingenieure, Techniker und Netzwerkbetreiber bei der schnellen Problemlösung und der Sicherstellung einer optimalen Netzwerkleistung zu unterstützen.

Häufige Probleme von SPS-Splittern

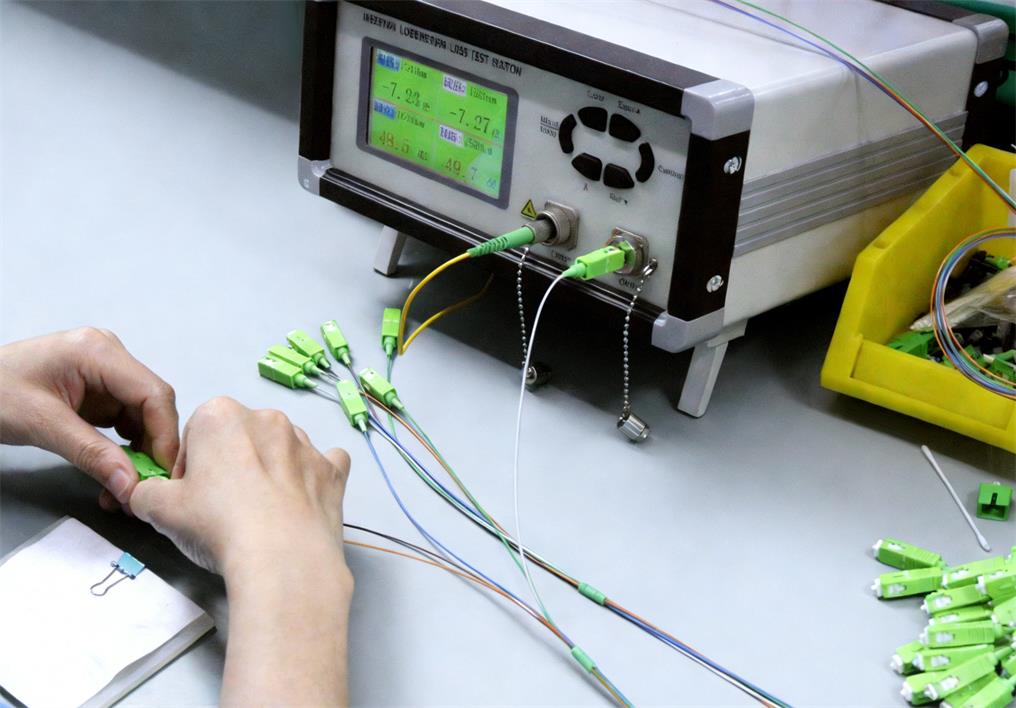

Übermäßiger Einfügungsverlust

Die Einfügedämpfung bezeichnet die Reduzierung der optischen Leistung beim Durchgang eines Signals durch den PLC-Splitter und ist ein wichtiger Leistungsindikator für das Gerät. Der Industriestandard für PLC-Splitter legt typischerweise Grenzwerte für die Einfügedämpfung fest (z. B. ≤ 10,5 dB für 1x8-Konfigurationen). Eine zu hohe Einfügedämpfung tritt auf, wenn die tatsächliche Dämpfung diesen Schwellenwert überschreitet, was zu einer verminderten Signalstärke an den Ausgangsports führt. Dies kann die Netzwerkleistung beeinträchtigen, z. B. durch langsame Datenübertragung, zeitweilige Signalausfälle oder in schweren Fällen sogar durch einen vollständigen Signalverlust. Häufige Ursachen sind eine fehlerhafte Faserausrichtung bei der Installation, Verschmutzung der Faserendflächen, physische Beschädigung der Faser oder des Splitterchips sowie der Betrieb des Splitters außerhalb des spezifizierten Wellenlängenbereichs.

Ungleichmäßige Ausgangsleistungsverteilung

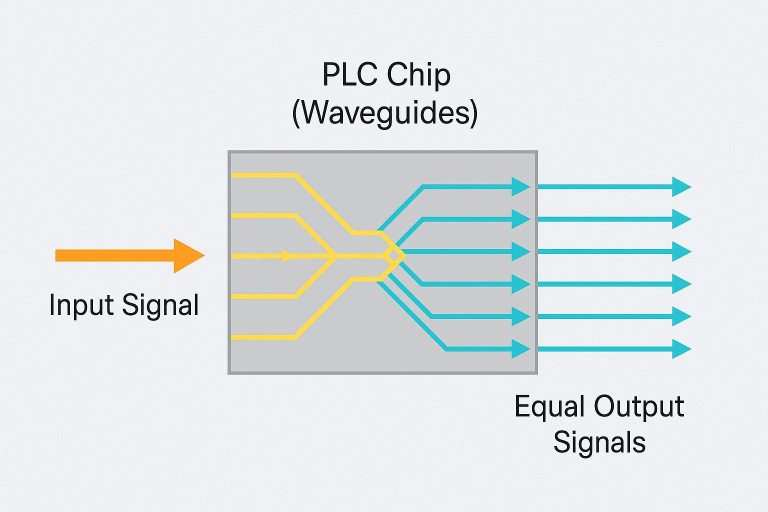

Die Gleichmäßigkeit der Ausgangsleistung ist ein weiterer kritischer Parameter. Die Leistungsverteilung über alle Ausgangskanäle des PLC-Splitters muss in einem engen Bereich liegen (üblicherweise ≤ 0,6 dB gemäß Industriestandards). Eine ungleichmäßige Ausgangsleistung bedeutet, dass einige Kanäle deutlich mehr oder weniger optische Leistung erhalten als andere, was zu inkonsistenter Leistung im Netzwerk führt. Beispielsweise kann dies in FTTH-Anwendungen dazu führen, dass einige Nutzer höhere Internetgeschwindigkeiten erleben, während andere mit Verzögerungen oder Verbindungsproblemen zu kämpfen haben. Zu den Hauptursachen dieses Problems zählen Herstellungsfehler im PLC-Chip (z. B. ungenaues Ätzen der Wellenleiter), Fehlausrichtung der Faseranordnung und Temperaturschwankungen außerhalb des Betriebstemperaturbereichs des Splitters (-40 °C bis +85 °C für die meisten Modelle).

Hohe polarisationsabhängige Verluste (PDL)

Die polarisationsabhängige Dämpfung (PDL) beschreibt die Änderung der Einfügedämpfung in Abhängigkeit vom Polarisationszustand des optischen Eingangssignals. PLC-Splitter sind so konstruiert, dass sie eine minimale PDL aufweisen (typischerweise ≤ 0,2 dB), da eine hohe PDL zu Signalinstabilität führen kann, insbesondere in Systemen mit kohärenter Detektion oder polarisationssensitiven Anwendungen. Zu den Faktoren, die eine hohe PDL verursachen, gehören die Fehlausrichtung polarisationserhaltender (PM) Fasern (in PM-PLC-Splittern), Beschädigungen der Wellenleiterstruktur des Splitters sowie Verunreinigungen oder Kratzer an den Faserendflächen.

Schlechte Renditeverluste

Die Rückflussdämpfung gibt die Fähigkeit des Splitters an, unerwünschte optische Leistung zurückzureflektieren. Ein höherer Wert (≥ 55 dB bei Standard-PLC-Splittern) bedeutet eine bessere Leistung. Eine hohe Rückflussdämpfung tritt auf, wenn zu viel Signalleistung zur Quelle zurückreflektiert wird. Dies kann den Betrieb von Sendern beeinträchtigen, Signalverzerrungen verursachen und die Gesamteffizienz des Netzwerks verringern. Häufige Ursachen sind verschmutzte oder beschädigte Glasfaserstecker, fehlerhafte Glasfaserterminierung und interne Defekte im Splitterchip oder im Wellenleiternetzwerk.

Umweltbedingte Ausfälle

PLC-Splitter sind für den Betrieb in einem bestimmten Temperaturbereich (-40 °C bis +85 °C für Betrieb und Lagerung) ausgelegt und werden gemäß strengen Industriestandards wie Telcordia GR-1221-CORE und GR-1209-CORE geprüft. Extreme Temperaturen, Feuchtigkeit, Staub oder Stöße können jedoch zu Leistungseinbußen oder einem Totalausfall führen. Beispielsweise kann eine hohe Temperatur die Wärmeausdehnung des Splittergehäuses oder -chips verursachen, was zu Faserfehlausrichtung und erhöhter Einfügedämpfung führt. Feuchtigkeit kann Metallkomponenten korrodieren oder den Siliziumdioxid-Chip beschädigen, während Stöße oder Vibrationen Fasern brechen oder interne Verbindungen lockern können.

Richtlinien zur Fehlerbehebung für SPS-Splitter

Vorinspektion

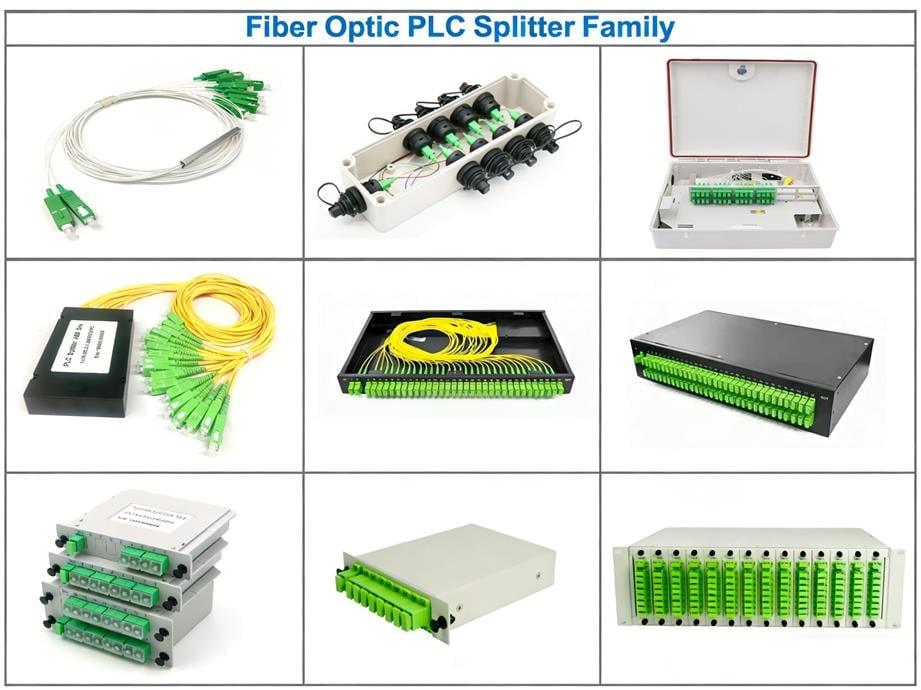

Vor der detaillierten Fehlersuche sollte eine erste Überprüfung durchgeführt werden, um offensichtliche Probleme zu identifizieren. Prüfen Sie zunächst den physischen Zustand des PLC-Splitters, einschließlich der Verpackung (ABS-Gehäuse, Rack-Einbaugerät oder blanke Faser), der Faserstecker und der Eingangs-/Ausgangsfasern. Achten Sie auf Anzeichen von Beschädigungen wie Risse in der Verpackung, verbogene oder gebrochene Fasern oder lose Stecker. Überprüfen Sie anschließend die Installationsumgebung: Stellen Sie sicher, dass der Splitter innerhalb des spezifizierten Temperatur- und Feuchtigkeitsbereichs arbeitet, staub- und feuchtigkeitsfrei ist und keinen übermäßigen Vibrationen oder Stößen ausgesetzt ist. Vergewissern Sie sich außerdem, dass die Konfiguration des Splitters (z. B. 1x8, 2x32) und der Fasertyp (z. B. G.657A1, PM-Faser) den Netzwerkanforderungen entsprechen und dass die Wellenlänge des Eingangssignals im Betriebsbereich des Splitters (1260–1650 nm) liegt.

Fehlerbehebung bei übermäßigem Einfügungsverlust

Prüfen Sie Glasfaserstecker und -endflächen: Verschmutzte oder beschädigte Faserendflächen sind eine Hauptursache für übermäßige Einfügedämpfung. Untersuchen Sie die Endflächen der Eingangs- und Ausgangsfasern mit einem Glasfasermikroskop auf Staub, Öl, Kratzer oder Risse. Reinigen Sie die Stecker mit fusselfreien Tüchern und hochreinem Isopropylalkohol und tauschen Sie beschädigte Stecker aus.

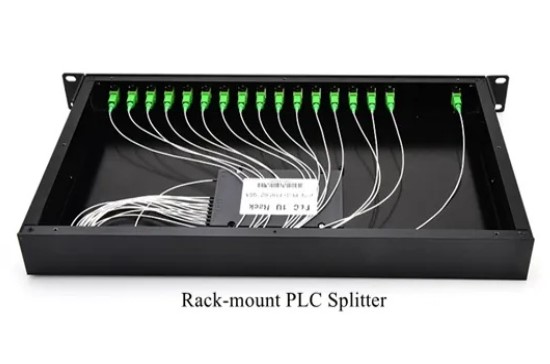

Faserausrichtung prüfen: Eine fehlerhafte Faserausrichtung bei der Installation kann zu Signalverlusten und erhöhter Dämpfung führen. Bei Rack- oder ABS-Gehäusesplittern ist darauf zu achten, dass die Faserstecker vollständig eingerastet sind. Bei unverkapselten Fasersplittern ist die Ausrichtung des Faserarrays mithilfe des PLC-Chips zu überprüfen. Wird eine Fehlausrichtung festgestellt, sind die Fasern neu zu positionieren oder ein Fachmann mit der Nachbearbeitung zu beauftragen.

Prüfen Sie die Wellenlängenkompatibilität: Stellen Sie sicher, dass die Wellenlänge des Eingangssignals im Betriebsbereich des Splitters (1260–1650 nm) liegt. Die Verwendung einer Wellenlänge außerhalb dieses Bereichs kann zu erheblichen Einfügungsdämpfungen führen. Passen Sie gegebenenfalls die Wellenlänge des Senders an oder ersetzen Sie den Splitter durch ein Modell, das für die gewünschte Wellenlänge geeignet ist.

Auf physische Schäden prüfen: Werden bei der ersten Prüfung physische Schäden am Splitter oder an den Fasern festgestellt, müssen die beschädigten Komponenten ausgetauscht werden. Beispielsweise kann ein gerissenes ABS-Gehäuse das Eindringen von Feuchtigkeit oder Staub ermöglichen. In diesem Fall sollte der Splitter durch ein neues, den Industriestandards entsprechendes Gerät ersetzt werden.

Fehlerbehebung bei ungleichmäßiger Ausgangsleistung

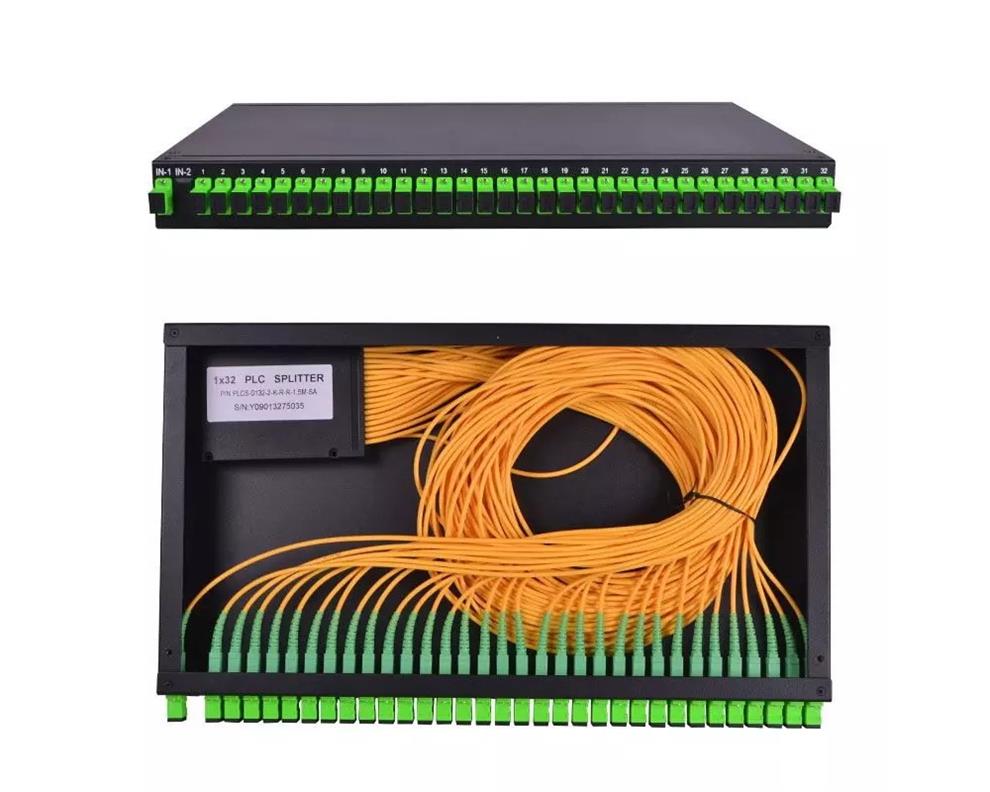

Prüfen Sie Fertigung und Kalibrierung: Ist die Ausgangsleistung über alle Kanäle hinweg konstant ungleichmäßig, kann dies auf Fertigungsfehler des PLC-Chips hindeuten. Überprüfen Sie den Prüfbericht des Splitters (jedem Fibermart PLC-Splitter liegt ein individueller Prüfbericht bei), um sicherzustellen, dass die Spezifikationen für die Gleichmäßigkeit während der Produktion eingehalten wurden. Befindet sich der Splitter noch in der Garantiezeit, wenden Sie sich bitte an den Lieferanten, um einen Austausch zu veranlassen.

Temperaturschwankungen beachten: Temperaturschwankungen können die Wellenleiterstruktur und die Faserausrichtung des Splitters beeinträchtigen und zu einer ungleichmäßigen Leistungsverteilung führen. Stellen Sie sicher, dass der Splitter in einer temperaturkontrollierten Umgebung innerhalb des angegebenen Bereichs (-40 °C bis +85 °C) installiert wird. Lässt sich die Umgebung nicht kontrollieren, verwenden Sie einen Splitter mit erhöhter Temperaturstabilität oder bringen Sie eine Wärmedämmung um das Gerät an.

Neuausrichtung der Faseranordnung: Bei Splittern mit falsch ausgerichteter Faseranordnung kann eine professionelle Neuausrichtung erforderlich sein. Dabei wird die Position der Faseranordnung relativ zum PLC-Chip mithilfe von Präzisionsgeräten angepasst, um eine gleichmäßige Lichtverteilung über alle Ausgangskanäle zu gewährleisten.

Fehlerbehebung bei hoher polarisationsabhängiger Dämpfung (PDL)

PM-Faserausrichtung prüfen (für PM-PLC-Splitter): PM-PLC-Splitter erfordern eine präzise Ausrichtung der PM-Fasern zur Wellenleiterachse des Chips, um die Polarisation aufrechtzuerhalten. Verwenden Sie einen Polarisationsanalysator, um die Ausrichtung zu überprüfen. Wird eine Fehlausrichtung festgestellt, positionieren Sie die Fasern mithilfe spezieller Werkzeuge neu, um sicherzustellen, dass die langsame oder schnelle Achse der PM-Faser mit dem Wellenleiter übereinstimmt.

Faserendflächen reinigen und prüfen: Verunreinigungen oder Kratzer an den Faserendflächen können polarisationsabhängige Verluste verursachen. Reinigen Sie die Steckverbinder gründlich und prüfen Sie die Endflächen mikroskopisch; tauschen Sie beschädigte Fasern oder Steckverbinder aus.

Prüfen Sie den Wellenleiter auf Beschädigungen: Besteht das PDL- Problem weiterhin, ist möglicherweise die Wellenleiterstruktur des Splitters beschädigt. In diesem Fall muss der Splitter ausgetauscht werden, da Wellenleiterschäden in der Regel irreparabel sind.

Fehlerbehebung bei hohen Rückflussverlusten

Steckverbinder reinigen und prüfen: Verschmutzte oder beschädigte Steckverbinder sind die Hauptursache für hohe Rückflussdämpfung. Reinigen Sie die Steckverbinder mit geeigneten Glasfaserreinigungswerkzeugen und -materialien und prüfen Sie die Stirnflächen auf Kratzer oder Unregelmäßigkeiten. Ersetzen Sie alle Steckverbinder, die sich nicht ordnungsgemäß reinigen lassen oder beschädigt sind.

Faserabschluss prüfen: Fehlerhafter Faserabschluss (z. B. falscher Spaltwinkel, mangelhafte Spleißverbindung) kann zu hohen Reflexionen führen. Schließen Sie die Fasern gemäß Standardverfahren neu an und prüfen Sie die Rückflussdämpfung mit einem optischen Zeitbereichsreflektometer (OTDR), um sicherzustellen, dass der vorgegebene Schwellenwert (≥ 55 dB) eingehalten wird.

Überprüfen Sie die internen Komponenten des Splitters: Sollten die oben genannten Schritte das Problem nicht beheben, könnten interne Defekte im Splitterchip oder im Wellenleiternetzwerk die Ursache sein. In diesem Fall muss der Splitter zur Überprüfung und zum Austausch im Rahmen der Garantie an den Hersteller zurückgesendet werden.

Fehlerbehebung bei umweltbedingten Ausfällen

Extreme Temperaturen vermeiden: Wenn der Verteiler extremen Temperaturen ausgesetzt ist, sollte er in einer temperierten Umgebung aufgestellt werden. Verwenden Sie für Außeninstallationen wetterfeste Gehäuse mit Wärmedämmung, um den Verteiler vor Temperaturschwankungen zu schützen.

Feuchtigkeits- und Staubeintritt verhindern: Stellen Sie sicher, dass die Verpackung des Splitters ordnungsgemäß versiegelt ist, um das Eindringen von Feuchtigkeit und Staub zu verhindern. Prüfen Sie bei ABS-Gehäuse- oder Rackmount-Splittern die Dichtungen auf Beschädigungen und tauschen Sie diese gegebenenfalls aus. Verwenden Sie in feuchten Umgebungen Trockenmittel im Gehäuse, um die Feuchtigkeit zu absorbieren.

Maßnahmen bei Stößen oder Vibrationen: Wurde der Splitter Stößen oder Vibrationen ausgesetzt, prüfen Sie die Fasern und Steckverbinder auf Beschädigungen. Richten Sie verbogene oder gebrochene Fasern neu aus oder ersetzen Sie sie und stellen Sie sicher, dass der Splitter sicher montiert ist, um zukünftige Vibrationen zu minimieren.

Zusammenfassung

PLC-Splitter spielen eine entscheidende Rolle in modernen optischen Kommunikationsnetzen, und ihre zuverlässige Funktion ist für eine reibungslose Signalverteilung unerlässlich. Durch das Verständnis häufiger Probleme wie übermäßiger Einfügedämpfung, ungleichmäßiger Ausgangsleistung, hoher PDL (Peak-to-Default), schlechter Rückflussdämpfung und umweltbedingter Ausfälle sowie durch die Anwendung der in diesem Artikel beschriebenen systematischen Fehlerbehebungsrichtlinien können Netzbetreiber Probleme effizient lösen und Ausfallzeiten minimieren.
