DFB-Laserdiode für Glasfaserkommunikation

In der schnelllebigen Welt der modernen Telekommunikation sind Glasfasernetze zur Lebensader globaler Vernetzung geworden. Sie ermöglichen Hochgeschwindigkeits-Datenübertragung, reibungslose Videokonferenzen und zuverlässigen Internetzugang über Kontinente hinweg. Das Herzstück dieser fortschrittlichen Netze bildet eine entscheidende Komponente: die DFB-Laserdiode (Distributed Feedback). Im Gegensatz zu herkömmlichen Laserdioden bieten DFB-Laserdioden unübertroffene Präzision, Stabilität und Leistung und sind daher unverzichtbar, um den stetig wachsenden Anforderungen von Glasfaserkommunikationssystemen gerecht zu werden. Dieser Artikel beleuchtet die Funktionsprinzipien, wichtigsten Merkmale, Anwendungen und Auswahlkriterien von DFB-Laserdioden und zeigt auf, warum sie die bevorzugte Wahl für die Kommunikationsinfrastruktur der nächsten Generation sind.





Die DFB-Laserdiode unterscheidet sich von anderen Lasertechnologien durch ihr einzigartiges Design, das ein Beugungsgitter in ihre aktive Zone integriert. Dieses Gitter, eine periodische Struktur, die in das Halbleitermaterial geätzt ist, dient als eingebauter optischer Rückkopplungsmechanismus – ein wesentlicher Unterschied zu Fabry-Perot-Laserdioden, die auf Spaltflächen zur Rückkopplung angewiesen sind.



Das Beugungsgitter erzeugt ein eindimensionales Interferenzmuster, die sogenannte Bragg-Streuung, die Licht einer bestimmten Wellenlänge selektiv verstärkt und andere Wellenlängen unterdrückt. Diese selektive Verstärkung gewährleistet, dass die DFB-Laserdiode eine schmale, stabile Wellenlänge emittiert – eine entscheidende Voraussetzung für die Glasfaserkommunikation, wo die Signalintegrität von einer präzisen Wellenlängenkontrolle abhängt. Die aktive Zone, typischerweise bestehend aus Quantentopfstrukturen, erzeugt Licht durch die Rekombination von Elektronen und Löchern, sobald ein elektrischer Strom angelegt wird. Das Gitter filtert und verstärkt anschließend die gewünschte Wellenlänge, was zu einem Laserausgang mit außergewöhnlicher spektraler Reinheit und geringem Rauschen führt.



Diese Konstruktion macht externe Wellenlängenstabilisierungskomponenten überflüssig und ermöglicht den zuverlässigen Betrieb der DFB-Laserdiode über einen weiten Temperatur- und Betriebsbereich. Die Integration zusätzlicher Elemente wie thermoelektrischer Kühler (TECs) und Thermistoren verbessert die Stabilität durch Temperaturregelung des Bauelements und gewährleistet so eine gleichbleibende Leistung auch unter rauen Umgebungsbedingungen.







DFB-Laserdioden sind so konstruiert, dass sie den hohen Anforderungen von Glasfaser-Kommunikationssystemen gerecht werden und verfügen über eine Reihe von Kernmerkmalen, die sie ideal für die schnelle Datenübertragung über große Entfernungen machen.





Das Hauptmerkmal ist ihre präzise Wellenlängensteuerung, die den internationalen Standards der Internationalen Fernmeldeunion (ITU) entspricht. Für Wellenlängenmultiplex-Systeme (WDM) – das Rückgrat moderner Glasfasernetze – unterstützen DFB-Laserdioden sowohl Coarse WDM (CWDM) als auch Dense WDM (DWDM). CWDM-Systeme nutzen Wellenlängen von 1270 bis 1610 nm mit einem 20-nm-Kanalraster, während DWDM-Systeme im Bereich von 1527,22 bis 1610,92 nm mit einem 100-GHz-Frequenzraster (0,8 nm) arbeiten. Diese Kompatibilität gewährleistet die nahtlose Integration in bestehende Netzwerkarchitekturen und ermöglicht es Dienstanbietern, die Bandbreite durch die gleichzeitige Übertragung mehrerer Signale über eine einzige Faser zu maximieren.





Ein weiteres wichtiges Merkmal ist ihre hohe Modulationsfähigkeit. DFB-Laserdioden verarbeiten Datenraten im Gigabit-Bereich (Gbit/s) und eignen sich daher für Anwendungen wie 5G-Backhaul, Cloud Computing und hochauflösendes Videostreaming. Ihr geringer Chirp – die durch die Modulation verursachten Wellenlängenschwankungen – minimiert Signalverzerrungen und gewährleistet so die Datenintegrität auch über große Entfernungen.







Zuverlässigkeit ist ein weiteres Markenzeichen von DFB-Laserdioden. Viele Modelle, wie beispielsweise die von Fibermart angebotenen, sind nach Telcordia GR-468 zertifiziert. Diese Zertifizierung bestätigt ihre Leistungsfähigkeit unter strengen Umwelt- und Betriebsbelastungstests. Darüber hinaus gewährleistet die Einhaltung der RoHS-Richtlinien, dass diese Geräte umweltfreundlich und frei von Schadstoffen sind.

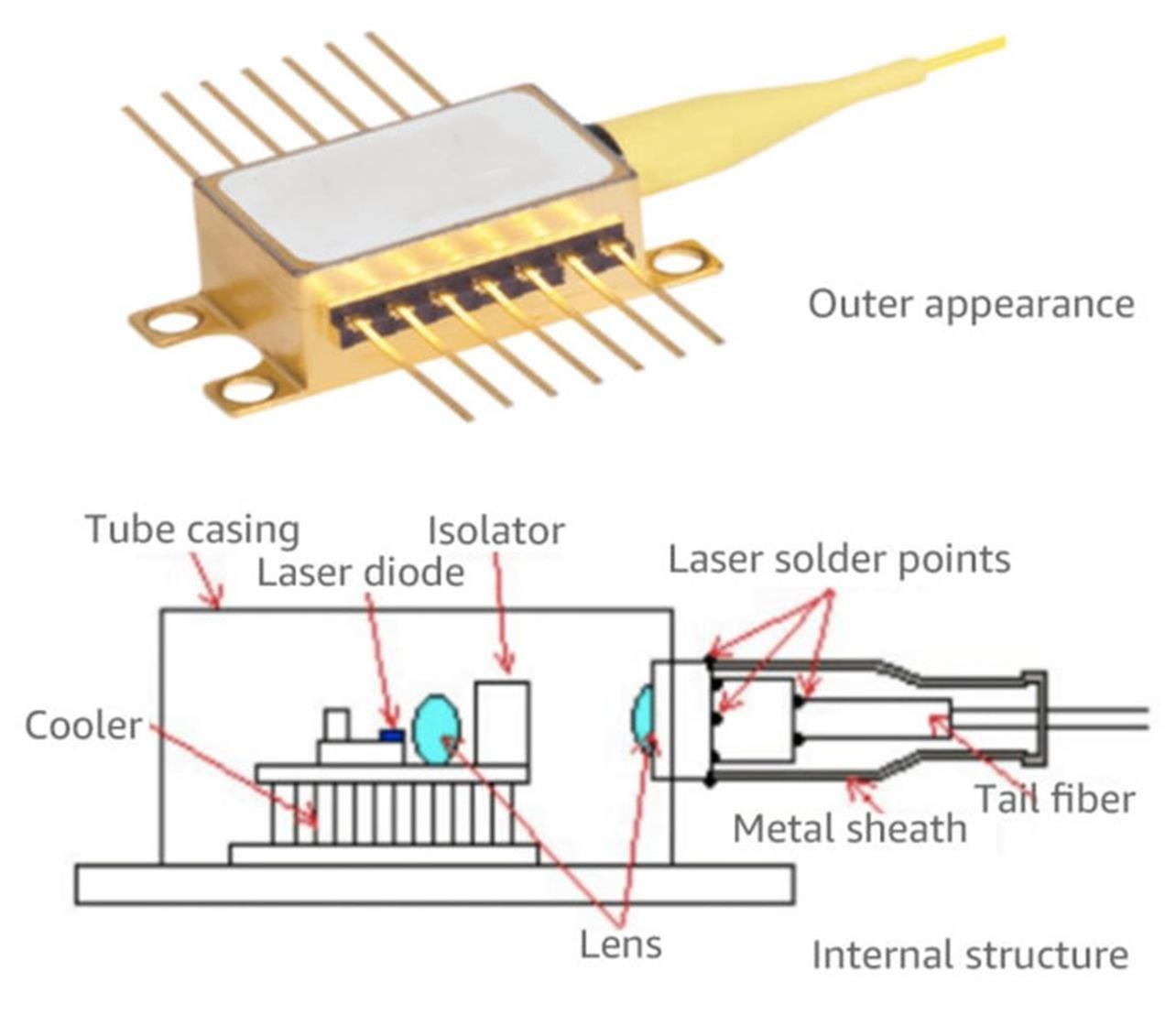

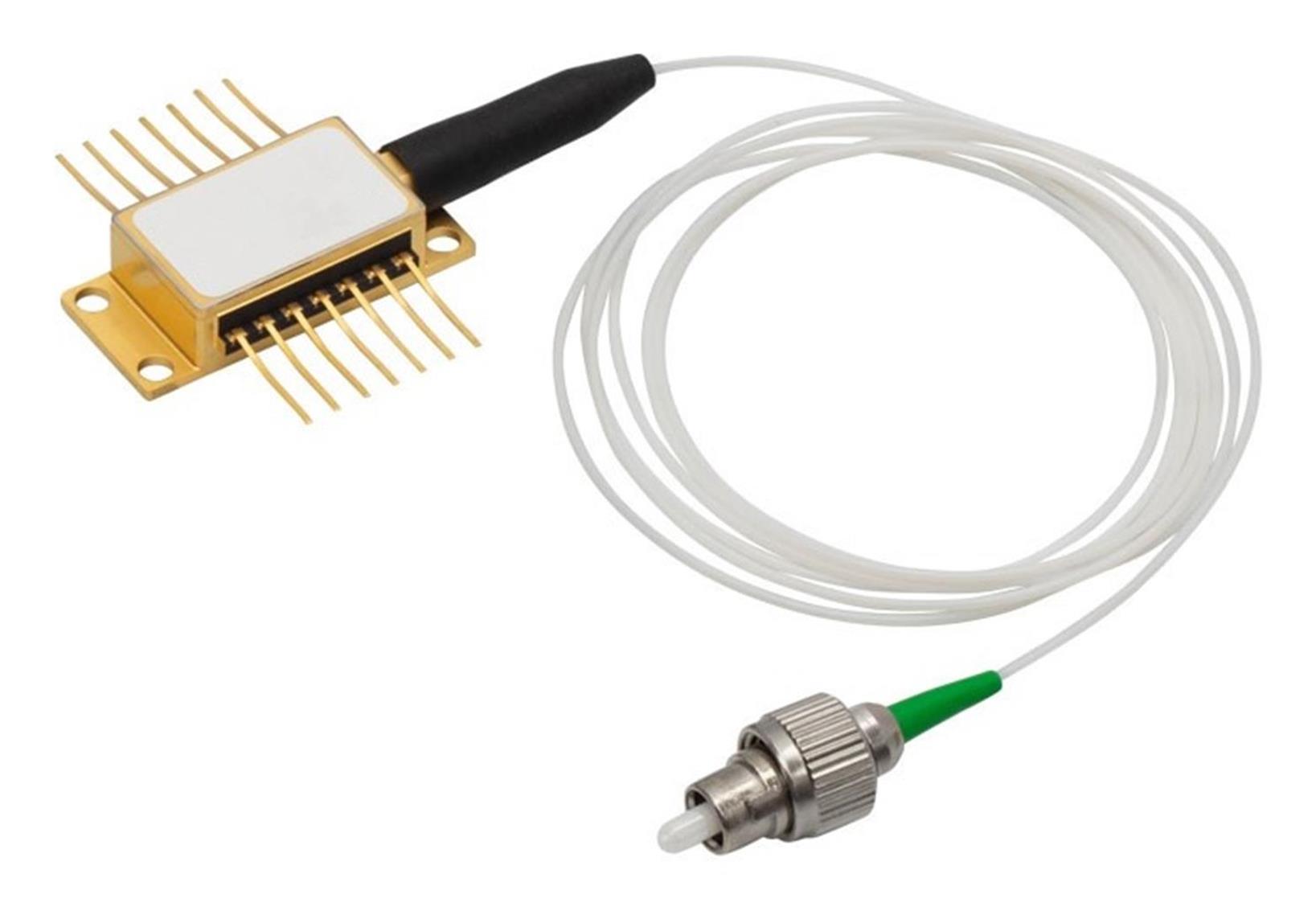

Das hermetisch abgedichtete 14-Pin-Butterfly-Gehäuse ist ein weiteres wichtiges Merkmal und bietet zuverlässigen Schutz vor Feuchtigkeit, Staub und mechanischen Beschädigungen. In diesem Gehäuse befinden sich essenzielle Komponenten, darunter ein thermoelektrischer Kondensator (TEC) zur Temperaturregelung, ein Thermistor zur Temperaturüberwachung, eine Monitor-Fotodiode (PD) zur Steuerung der Ausgangsleistung und ein optischer Isolator zur Vermeidung von Rückreflexionen. Alle diese Komponenten arbeiten zusammen, um die Stabilität und Leistung des Lasers zu gewährleisten.







In lokalen Netzwerken (LANs), Metropolitan Area Networks (MANs) und Wide Area Networks (WANs) dienen DFB-Laserdioden als primäre Lichtquellen für optische Transceiver. Ihre Fähigkeit, stabile Hochgeschwindigkeitssignale zu liefern, gewährleistet eine zuverlässige Konnektivität für Unternehmen, Rechenzentren und Wohngebiete. Beispielsweise ermöglichen DFB-Laserdioden in Rechenzentren, wo große Datenmengen zwischen Servern übertragen werden, latenzarme und bandbreitenstarke Kommunikation und decken so den wachsenden Bedarf an Cloud-Diensten.







Kabelfernsehsysteme (CATV) sind ebenfalls stark von DFB-Laserdioden abhängig. Diese Systeme benötigen leistungsstarke und stabile Laserquellen, um Millionen von Abonnenten mehrere Kanäle mit Video, Audio und Daten zu liefern. DFB-Laserdioden, wie beispielsweise das 30-MW-Modell mit 1310 nm Wellenlänge, bieten die notwendige Ausgangsleistung und Wellenlängenstabilität, um eine klare Signalübertragung über große Entfernungen, selbst in störungsbehafteten Umgebungen, zu gewährleisten.





Langstrecken-DWDM-Übertragungssysteme stellen ein weiteres wichtiges Anwendungsgebiet dar. Durch die präzise Wellenlängensteuerung von DFB-Laserdioden können DWDM-Systeme Dutzende unabhängige Signale über eine einzige Faser übertragen und so die Netzwerkkapazität deutlich erhöhen. Dies ist insbesondere für die interkontinentale Kommunikation von Bedeutung, wo Unterseekabel auf DFB-Laserdioden angewiesen sind, um Hochgeschwindigkeitsdaten über Tausende von Kilometern zu übertragen.





Über herkömmliche Kommunikationsnetze hinaus werden DFB-Laserdioden auch in Spezialanwendungen wie stabilisierten und modulierten Lichtquellen für Test- und Messgeräte eingesetzt. Ihre Fähigkeit, eine schmale, stabile Wellenlänge zu erzeugen, macht sie ideal für die Kalibrierung optischer Komponenten und die Fehlersuche in Glasfasernetzen. Darüber hinaus nutzen auch neue Anwendungen in der Gasdetektion, die eine präzise Wellenlängenabstimmung erfordern, die Leistungsfähigkeit von DFB-Laserdioden.







Die Wellenlängen- und WDM-Kompatibilität ist der wichtigste Faktor. Die gewählte Wellenlänge muss mit der WDM-Konfiguration des Netzwerks – ob CWDM oder DWDM – übereinstimmen. Beispielsweise benötigt ein CWDM-Netzwerk möglicherweise eine DFB-Laserdiode mit 1310 nm oder 1490 nm, während ein DWDM-Netzwerk eine Diode im 1550-nm-Bereich mit einem spezifischen Kanalabstand von 100 GHz benötigt. Es ist unerlässlich, sicherzustellen, dass die Wellenlänge der Diode den ITU-Empfehlungen entspricht, um Signalinterferenzen zu vermeiden und eine nahtlose Integration zu gewährleisten.







Die Ausgangsleistung ist ein weiterer entscheidender Faktor. Der Leistungsbedarf hängt von der Anwendung ab: Kurzstrecken-LANs benötigen unter Umständen nur 5 bis 10 MW, während Weitstrecken-DWDM-Systeme oder Kabelfernsehnetze 20 bis 30 MW oder mehr benötigen. Eine höhere Ausgangsleistung ermöglicht größere Übertragungsdistanzen, kann aber auch den Stromverbrauch und die Wärmeentwicklung erhöhen. Daher muss ein ausgewogenes Verhältnis zwischen Leistung und Effizienz gefunden werden.

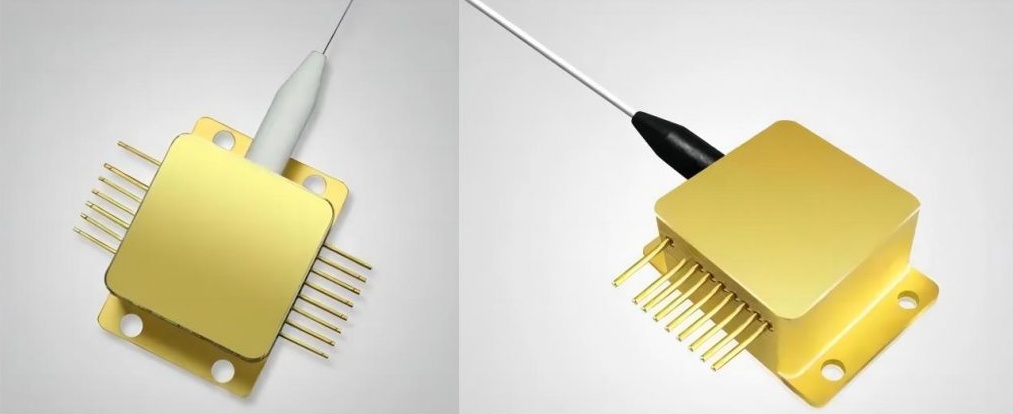

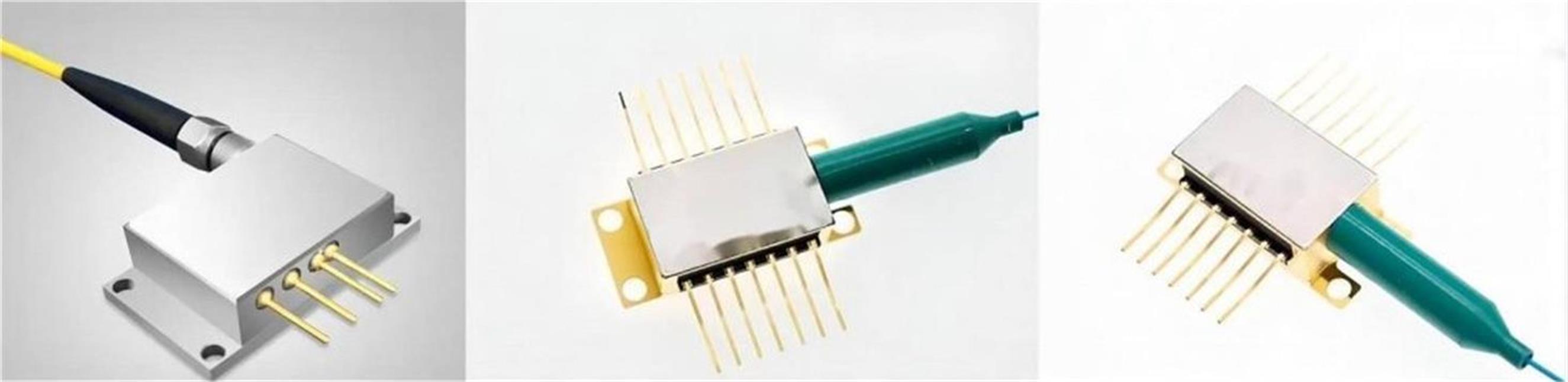

Die Wahl des Gehäusetyps und der Ausgangsfaser ist ebenfalls wichtig. Das 14-polige Butterfly-Gehäuse ist für Hochleistungsanwendungen am weitesten verbreitet und bietet hermetische Abdichtung sowie integrierte Komponenten. Für Anwendungen mit begrenztem Platzangebot oder geringer Leistung eignen sich jedoch auch andere Gehäusetypen wie TO60 oder TO56. Die Ausgangsfaser – ob Singlemode (SM), polarisationserhaltend (PM) oder eine Spezialfaser – muss zum Fasertyp des Netzwerks passen, um Signalverluste zu minimieren. PM-Fasern sind beispielsweise ideal für Anwendungen, die eine Polarisationskontrolle erfordern, wie etwa kohärente Kommunikationssysteme.





Umgebungs- und Betriebsbedingungen müssen ebenfalls berücksichtigt werden. Die DFB-Laserdiode muss im Temperaturbereich des Netzwerks, typischerweise -40 °C bis 85 °C für industrielle Anwendungen, zuverlässig arbeiten. Der Einsatz eines thermoelektrischen Kondensators (TEC) und eines Thermistors ist für die Temperaturstabilität unerlässlich, während ein optischer Isolator Rückreflexionen verhindert, die die Leistung beeinträchtigen können. Die Einhaltung von Industriestandards wie Telcordia GR-468 und RoHS gewährleistet zudem, dass die Diode die Qualitäts- und Umweltanforderungen erfüllt.





DFB-Laserdioden haben die Glasfaserkommunikation revolutioniert und bieten die Präzision, Stabilität und Leistungsfähigkeit, die für den wachsenden Datenbedarf weltweit erforderlich sind. Dank ihres einzigartigen Beugungsgitterdesigns und ihrer Konformität mit internationalen Standards bilden diese Bauelemente das Rückgrat moderner LANs, MANs, WANs, CATV-Systeme und DWDM-Weitstreckennetze. Mit dem technologischen Fortschritt werden DFB-Laserdioden voraussichtlich eine noch wichtigere Rolle in Zukunftstechnologien wie 6G, Quantenkommunikation und Smart Cities spielen.
