Wie wählt man optische Transceiver aus? Alles, was Sie wissen müssen

Wenn Sie schon einmal mit fehlerhaften Glasfaserverbindungen, nicht erkannten Modulen von Drittanbietern, unerwarteten Ausfallzeiten von Ports oder überhitzten optischen Modulen in Ihrem Rechenzentrum zu tun hatten, wissen Sie, wie schwierig die Auswahl optischer Transceiver sein kann.

Optische Transceiver fungieren als Bindeglied zwischen elektrischen Schaltsignalen und Glasfasersignalen. Jede Fehlentscheidung führt zu vermeidbaren Ausfällen und unnötigen Kosten. Mit der Skalierung von Rechenzentren von 10G/25G auf 100G und 400G sehen sich Ingenieure mit neuen Herausforderungen konfrontiert: uneinheitliche Bauformen, Abhängigkeit von einzelnen Anbietern, übersehene thermische Risiken und unklare Upgrade-Pfade für die Migration von 100G auf 400G.

Dieser praxisorientierte Leitfaden für optische Transceiver verzichtet auf übermäßig theoretische Dokumentation. Er behandelt die Grundlagen von Transceivern, die Bedeutung von Industriestandardcodes, eine klare Aufschlüsselung der Unterschiede zwischen SFP und QSFP, einen vollständigen Leitfaden zu QSFP28 für 100G-Implementierungen, herstellerübergreifende Kompatibilitätsregeln für Cisco, Juniper und Arista, Migrationsstrategien für 100G/400G sowie wichtige Aspekte der Wärmeableitung, die in Produktionsumgebungen unbedingt berücksichtigt werden müssen.

Grundlagen optischer Transceiver, die Sie kennen sollten

Was ist ein optischer Transceiver?

Ein optischer Transceiver (oder optisch integrierter Transceiver) ist ein im laufenden Betrieb austauschbares Steckmodul, das elektrische Signale in optische Signale für die Glasfaserübertragung umwandelt und umgekehrt. Er wird in Switches, Routern, Firewalls und SAN-Speichergeräten eingesetzt und bildet die Grundlage aller glasfaserbasierten Netzwerkinfrastrukturen.

Funktionsweise optischer Transceiver

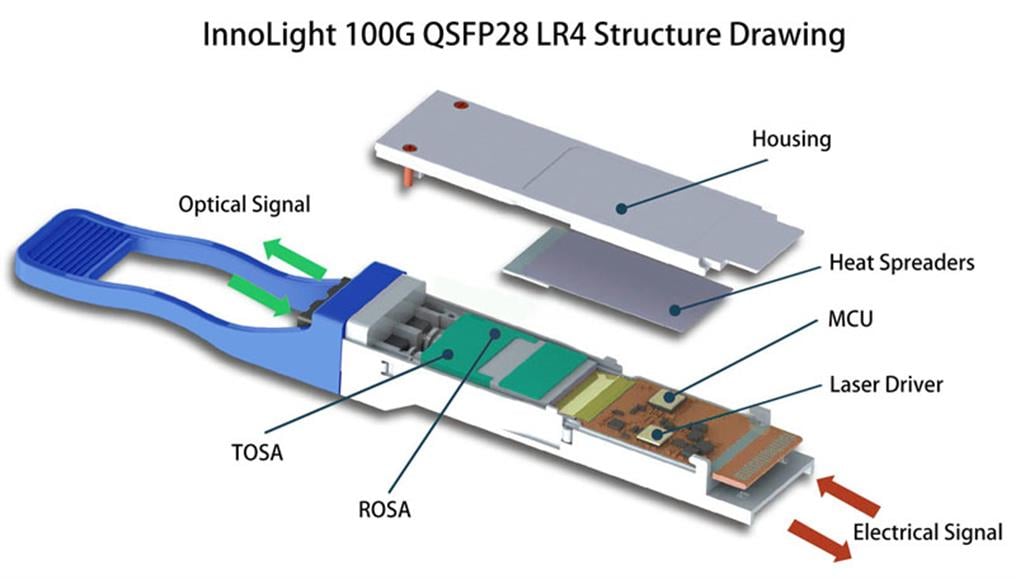

Jeder Standard-Transceiver besteht aus drei Kernkomponenten: optoelektronischen Chips, funktionalen Treiberschaltungen und Glasfaserschnittstellen. Seine Funktionsweise lässt sich klar in Sende- und Empfangspfad unterteilen:

● Sendepfad : Ein interner Treiberchip verarbeitet eingehende elektrische Signale und steuert anschließend integrierte Laser oder LEDs an, um modulierte optische Signale zu erzeugen. Eine integrierte automatische Leistungsregelung stabilisiert die Ausgangslichtleistung, um Signalschwankungen über Glasfaserverbindungen zu vermeiden.

● Empfangspfad : Eine Fotodiode erfasst eingehende optische Signale und wandelt sie in elektrische Signale um. Nach der Vorverstärkung gibt das Modul standardmäßige PECL-Signale aus. Es löst zudem einen Echtzeitalarm aus, sobald die empfangene optische Leistung unter einen sicheren Schwellenwert fällt, wodurch Sie Glasfaserfehler schneller beheben können.

Wichtige Spezifikationen, die Ihre Auswahl beeinflussen

Drei Kernspezifikationen bestimmen die grundlegende Eignung Ihres Transceivers, während sekundäre Parameter die Langzeitstabilität in der Produktion festlegen:

Drei primäre technische Parameter

● Zentrale Wellenlänge (nm)

850 nm : Nur Multimode-Faser, kostengünstig, kurze Reichweite (max. 550 m) für Verbindungen innerhalb von Rechenzentren.

1310 nm : Einmodenfaser, geringe Dispersion, 0,35 dB/km Dämpfung, ideal für Verbindungen unter 40 km

1550 nm : Einmodenfaser, geringe Faserdämpfung, höhere Dispersion, unterstützt Weitstreckenverbindungen bis zu 120 km ohne Signalverstärkung

●  Übertragungsrate : Gängige Raten umfassen 155 Mbit/s (Fast Ethernet), 1,25 Gbit/s (Gigabit Ethernet) und 10 Gbit/s für allgemeine LANs sowie 2 Gbit/s, 4 Gbit/s und 8 Gbit/s für SAN-Speichernetzwerke. Die meisten Raten sind abwärtskompatibel mit älterer Netzwerkhardware.

● Übertragungsdistanz : Standardreichweitenoptionen umfassen 550 m (Multimode), 15 km, 40 km, 80 km und 120 km (Singlemode). Die maximale Reichweite wird durch die Signaldämpfung der Faser und die chromatische Dispersion begrenzt.

Sekundäre kritische Spezifikationen für den Produktionseinsatz

● Lasertyp : FP-Laser eignen sich für Verbindungen unter 40 km und sind kostengünstiger; DFB-Laser bieten eine bessere Wellenlängenstabilität für Verbindungen über 40 km, sind aber teurer.

● Sendeleistung und Empfangsempfindlichkeit (dBm) : Verwenden Sie diese beiden Werte zur Berechnung der maximalen verlustbegrenzten Reichweite: Verlustbegrenzte Entfernung (Sendeleistung - Empfangsempfindlichkeit) / Faserdämpfung . Diese Formel hilft Ihnen, Probleme mit dem Link-Dämpfungsbudget vor der Bereitstellung zu vermeiden.

● Lebensdauer : Alle kommerziellen Transceiver entsprechen einem einheitlichen Industriestandard: 50.000 Stunden (rund 5 Jahre) bei 24/7-Dauerbetrieb.

● Glasfaserschnittstelle : LC-Anschlüsse für gängige SFP/QSFP-Module; SC-Anschlüsse für ältere GBIC-Module; FC/ST-Anschlüsse für industrielle Netzwerkinstallationen.

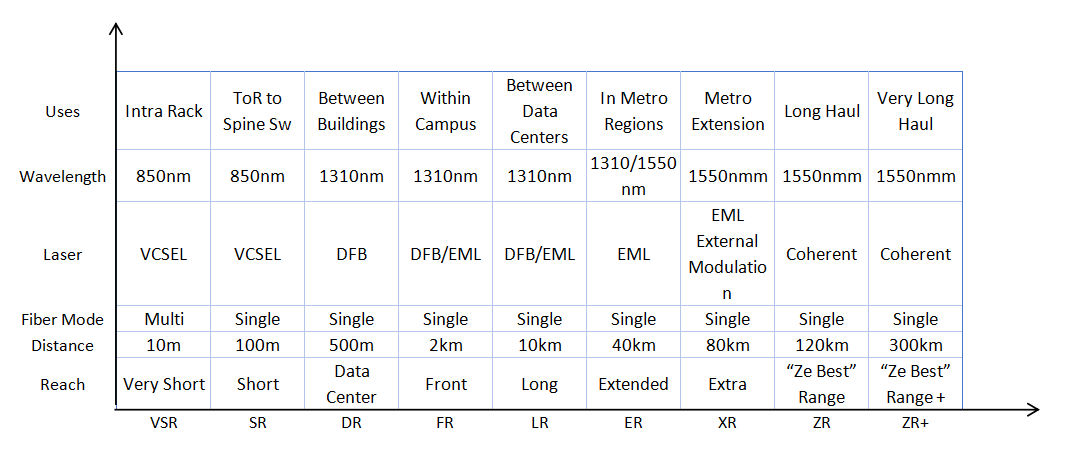

Gängige Transceiver-Suffixcodes dekodieren (IEEE- und MSA-Standards)

Hersteller fügen den Artikelnummern von Transceivern standardisierte Buchstabenzusätze hinzu, um Reichweite und Fasertyp anzugeben. Diese Codes finden Sie auf jedem Moduletikett, und sie zu verwechseln ist einer der häufigsten Anfängerfehler.

1G-Transceiver-Suffixcodes

● SX : 850 nm Multimode, kurze Reichweite bis zu 550 m für Rack-zu-Rack-Verbindungen

● FX : 100-Mbit/s-Fast-Ethernet, entwickelt für LAN-Zugriffsswitches mit kurzer Reichweite

● LX : 1310 nm Singlemode, Standardreichweite 10 km für Gebäude-zu-Gebäude-Verbindungen

● EX : Erweiterte Reichweite, 1310 nm Singlemode, unterstützt bis zu 40 km U-Bahn-Verbindungen

● ZX : Große Reichweite, 1550 nm Singlemode, deckt bis zu 80 km für städtische Kernnetze ab

Hochgeschwindigkeits-10G/40G/100G/400G-Suffixcodes

● SR : Kurzstreckenübertragung, 850 nm Multimode; 550 m über OM2-Faser, 300 m über OM3/OM4-Faser für kurze Verbindungen innerhalb von Rechenzentren

● LR : Langstreckenfunk, 1310 nm, Singlemode, Standardreichweite 10 km für Uplinks zwischen Gebäuden

●  ER : Erweiterte Reichweite, 1550 nm Singlemode, 40 km Reichweite für Verbindungen in Metronetzen

● DR / FR : Double Reach und Far Reach, MSA-definierte Spezifikationen für flexible Mittel- und Langstreckenverbindungen

● ZR / ZR+ : Module für extrem lange Reichweiten; ZR unterstützt 80 km lange Verbindungen stadtübergreifend, während moderne 400G ZR+ Module die Reichweite auf bis zu 480 km erweitern.

● SR4 / LR4 / LR8 : Mehrkanalige Parallelmodule für 40G/100G/400G-Uplink-Ports mit hoher Dichte

SFP vs. QSFP: Direkter Vergleich + Vollständiger QSFP28-Leitfaden

Die Wahl des Formfaktors beeinflusst direkt die Portkompatibilität, die Rackdichte und die Wärmebelastung. Im Folgenden finden Sie einen direkten Vergleich gängiger Steckmodule sowie einen speziellen QSFP28-Leitfaden für Ihre 100G-Fabric-Implementierungen.

Kompatibilitätstabelle für steckbare Transceiver-Formfaktoren

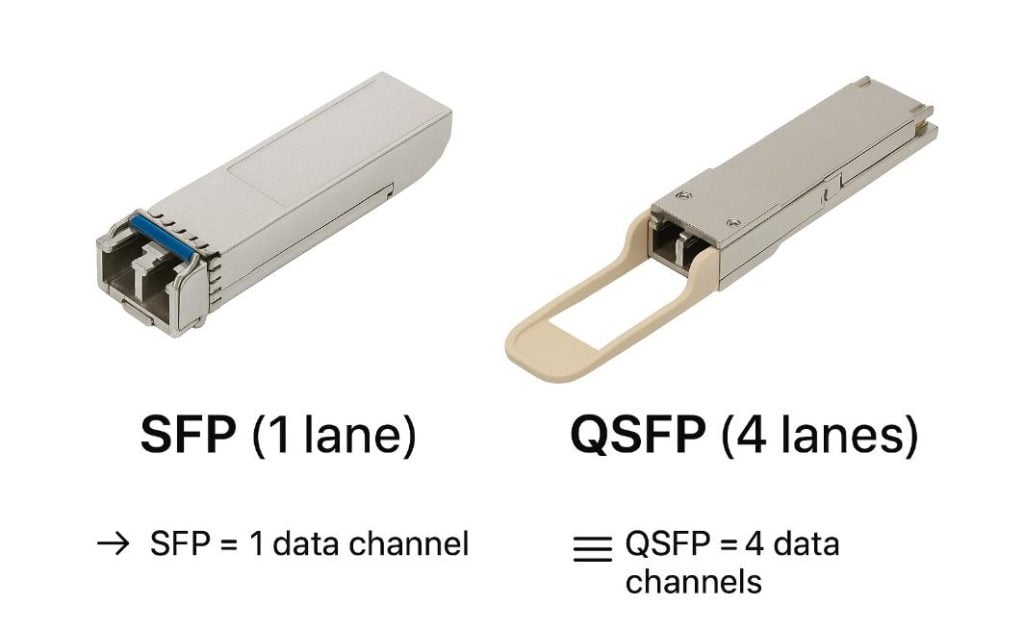

Unterschiede: SFP vs. QSFP

● Portdichte : SFP und SFP+ nutzen eine Einkanalarchitektur für Zugriffsports mit geringer Dichte. QSFP-Module verwenden ein paralleles Mehrkanaldesign, um mehr Bandbreite auf demselben Portsteckplatz unterzubringen. Dies spart Rackplatz und senkt die Gesamtkosten der Switch-Ports.

● Stromverbrauch und Wärmeentwicklung : QSFP-Module verbrauchen mehr Strom und erzeugen mehr Wärme als SFP-Varianten. Daher ist das Wärmemanagement bei QSFP-Implementierungen deutlich wichtiger.

● Abwärtskompatibilität : QSFP-Ports funktionieren über einfache Adapter mit SFP-Modulen. SFP-Ports unterstützen jedoch keine QSFP-Hochgeschwindigkeitsmodule, daher ist für ein Port-Upgrade ein Hardwareaustausch erforderlich.

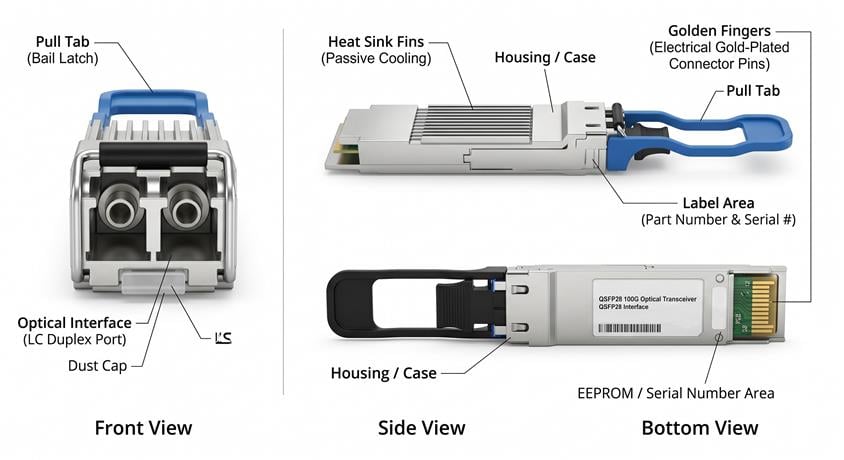

QSFP28-Leitfaden: Standard-Transceiver-Module für 100G

QSFP28 ist mittlerweile der vorherrschende 100G-Formfaktor in modernen Rechenzentren. Er hat die gleichen Abmessungen wie ältere QSFP+-Module, sodass ein Upgrade von 40G auf 100G ohne Austausch der vorhandenen Switch-Hardware möglich ist. Die drei am weitesten verbreiteten QSFP28-Module sind unten aufgeführt:

● QSFP28-SR4 : 100G Kurzstreckenübertragung (100 m) über Multimode-Faser für Rack-Verbindungen innerhalb eines Spines.

● QSFP28-LR4 : Standardreichweite von 100 Gbit/s, 10 km über Singlemode-Glasfaser, für Uplinks zwischen Gebäuden

● QSFP28-ER4 : Erweiterte Reichweite von 100 Gbit/s, 40 km über Singlemode-Faser für die Verbindung von Metro-Rechenzentren

Übersicht über 400G- und 800G-Ultra-Hochgeschwindigkeits-Transceiver

Angetrieben durch KI-Trainingsworkloads, generative KI-Cluster und den stark steigenden Ost-West-Datenverkehr in modernen Rechenzentren, hat sich 400G für Spine-Core-Uplinks etabliert, während 800G-Transceiver sich rasant zum Standard der nächsten Generation für neu errichtete Hyperscale-Rechenzentren entwickeln. Im Gegensatz zu älteren 10G/100G-Modulen mit NRZ-Signalisierung nutzen alle 400G- und 800G-Optiken die PAM4-4-Level-Pulsamplitudenmodulation . Dadurch verdoppelt sich die Bandbreite pro optischer Spur, ohne die Übertragungsgeschwindigkeit der physikalischen Spur zu erhöhen. Dies sorgt für ein optimales Verhältnis zwischen Port-Bandbreitendichte und Wärmeentwicklung der Hardware.

Optische 400G-Transceiver (QSFP-DD-Formfaktor)

400G-Module verwenden standardmäßig das QSFP-DD-Doppeldichte-Gehäuse und sind über Adapter abwärtskompatibel mit bestehenden QSFP+/QSFP28-Ports. Nachfolgend sind bewährte 400G-Standardvarianten aufgeführt:

● 400G-DR4 : 100 m kurze Reichweite, 4 parallele Datenleitungen, MPO-12-Schnittstelle, für Rack-zu-Rack-Verbindungen innerhalb eines Rechenzentrums

● 400G-FR4 : Mittlere Reichweite 2 km, Singlemode-Faser, kostengünstig für Campus-Kernverbindungen

● 400G-LR4 : Standardmäßige Reichweite von 10 km, weit verbreitet für Uplinks zwischen Gebäuden.

● 400G-ZR4/ZR4+ : Kohärente Langstreckenmodule für Reichweiten von 80 km bis 120 km, entwickelt für Verbindungen zwischen Metropolregionen und Standorten von Rechenzentren

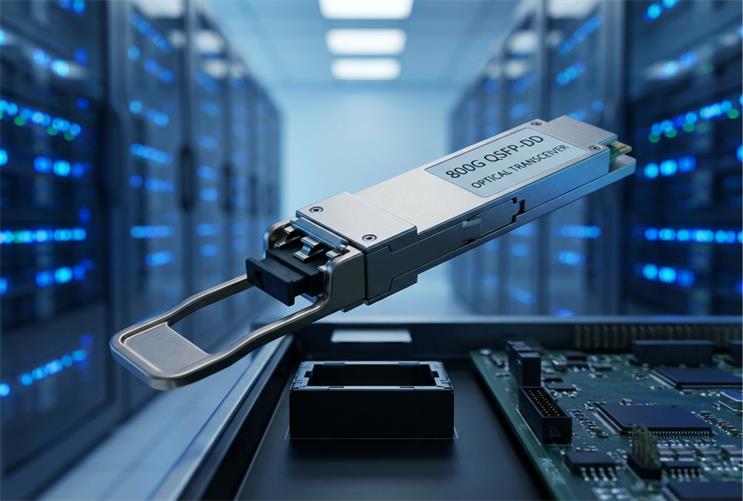

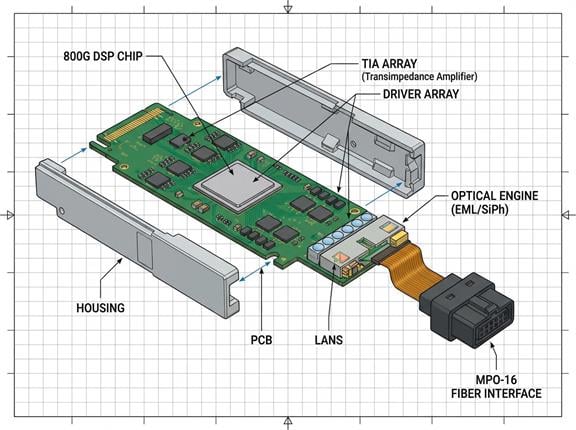

Optische 800G-Transceiver (OSFP & QSFP-DD)

800G wurde exklusiv für KI-Rechencluster mit extrem hohem Bandbreitenbedarf entwickelt. Es verfügt über zwei dominante industrielle Bauformen mit klarer Anwendungssegmentierung:

● OSFP 800G : Größere Bauform mit integriertem Kühlkörper, höherem Leistungsbudget und verbesserter Wärmeableitung. Von Cisco und Arista für Spine-Switch-Core-Ports bevorzugt; unterstützt die Aufteilung in 2×400G- oder 4×200G-Ports für flexible Bandbreitenzuweisung.

● QSFP-DD 800G : Gleiche Abmessungen wie 400G QSFP-DD- Module, ideal für die Wiederverwendung von Switch-Hardware; die kompakte Größe spart Rackplatz, unterliegt jedoch im Vergleich zu OSFP-Varianten strengeren thermischen Grenzwerten.

Gängige 800G-Standardcodes : 800G-VR8 (100 m Multimode), 800G-DR8 (500 m Singlemode), 800G-FR8 (2 km), 800G-LR8 (10 km). Die meisten 800G-Module verwenden MPO-16-Faserschnittstellen zur Unterstützung von 8 parallelen optischen Kanälen.

Herstellerkompatibilität: Unterstützung für Cisco, Juniper und Arista

Die Herstellerbindung ist eines der größten Probleme bei der Beschaffung von Transceivern von Drittanbietern. Jeder große Switch-Hersteller verfolgt unterschiedliche Richtlinien für generische, markenlose Module. Die folgende Tabelle fasst die Kompatibilitätsregeln für den Produktionseinsatz von Cisco, Juniper und Arista zusammen:

100G → 400G → 800G Dreistufiger Migrationsplan für Rechenzentren

Angetrieben durch KI-Workloads und massiven Ost-West-Datenverkehr folgen moderne Rechenzentren einem klaren dreiphasigen Bandbreiten-Upgrade-Pfad – von der herkömmlichen 100G-Infrastruktur hin zur hochmodernen, KI-optimierten 800G-Infrastruktur. Jede Stufe ist auf dedizierte Transceiver-Modelle abgestimmt und minimiert die Kosten für Hardware-Austausch.

Phase 1: Hybride 100G- und 400G-Koexistenz (Risikoarmes Zwischen-Upgrade)

Die vorhandenen 100G QSFP28 Leaf-Switches bleiben unverändert, stattdessen werden neue 400G QSFP-DD Spine-Switches eingesetzt. Mithilfe von 400G-zu-100G-Breakout-Kabeln lässt sich ein 400G-Port in vier unabhängige 100G-Ports aufteilen. Dadurch entfällt der Austausch der Leaf-Switch-Hardware, und Serviceunterbrechungen werden in Cloud- und Unternehmensrechenzentren minimiert.

Phase 2: Vollständiges 400G-Fabric-Upgrade (Aktueller Mainstream-Einsatz)

Rüsten Sie sowohl Leaf- als auch Spine-Switches auf vollwertige QSFP-DD 400G-Ports auf. Setzen Sie 400G DR4/FR4-Module für kurze und mittlere Reichweiten ein. QSFP-DD-Ports sind abwärtskompatibel mit bestehenden QSFP28-Modulen, sodass Sie Ihre vorhandenen 100G-Ports weiterverwenden und die Upgrade-Kosten senken können. Diese Stufe eignet sich für die meisten Standard-Cloud-Rechenzentren ohne extremen Bandbreitenbedarf im KI-Bereich.

Phase 3: KI-optimiertes Upgrade von 400G auf 800G (Next-Gen Fabric)

Für KI-Trainingscluster und Hyperscale-Rechenzentren empfiehlt sich ein Upgrade der Spine-Ports auf OSFP-800G-Module bei gleichzeitiger Beibehaltung der QSFP-DD-Leaf-Ports. 800G-Optiken reduzieren den Bedarf an physischen Ports im Vergleich zu 400G-Fabric um fast 50 % und verringern so die Anzahl der Switches, den Verkabelungsaufwand und den Platzbedarf im Rack. Betreiber können zudem 800G-zu-400G-Breakout-Ports nutzen, um eine reibungslose Abwärtskompatibilität zu gewährleisten.

Wichtige bewährte Vorgehensweisen für die Migration

● Bestehende LC-Duplex-Glasfaserkabel für Verbindungen mittlerer Reichweite beibehalten, um kostspielige Neuverkabelungen zu vermeiden

● Einsatz von MPO-Multifaser-Patchkabeln für Rack-Uplinks mit kurzer Reichweite zur Erhöhung der Portdichte

● Wählen Sie kohärente ZR/ZR+-Module für standortübergreifende Verbindungen über große Entfernungen zwischen Rechenzentren.

● OSFP 800G sollte gegenüber QSFP-DD 800G für Spine-Core-Ports priorisiert werden, um thermische Engpässe zu beheben.

Angetrieben durch KI-Workloads und massiven Ost-West-Datenverkehr migrieren Rechenzentren stetig von ausgereiften 100G-Leaf-Spine-Architekturen zu 400G-Hochbandbreitenarchitekturen. Nachfolgend finden Sie einen zweiphasigen Migrationsplan, der auf reale Netzwerkumgebungen zugeschnitten ist und eine entsprechende Auswahlhilfe für Transceiver bietet.

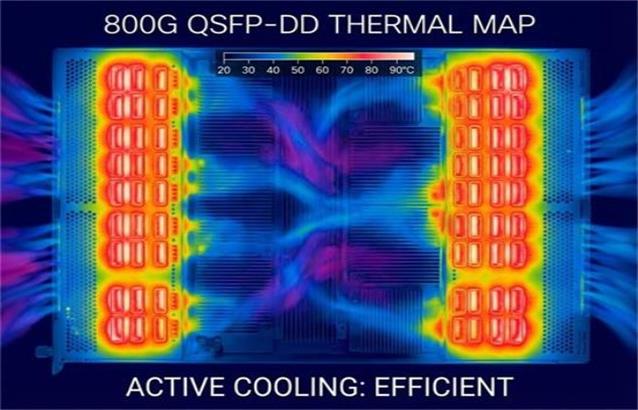

Thermische Aspekte, die die meisten Ratgeber ignorieren

Die meisten Auswahlhilfen für Transceiver berücksichtigen lediglich Geschwindigkeit, Reichweite und Kompatibilität. Die thermische Leistung ist jedoch eine der Hauptursachen für unbemerkte Verbindungsabbrüche in Hochgeschwindigkeitsnetzwerken. Optische Hochleistungsmodule erzeugen erhebliche Wärme, und unzureichende Kühlung führt zu Laserdrift, steigenden Bitfehlerraten und mit der Zeit zu dauerhaften Modulschäden.

Thermische Risiken für moderne Hochgeschwindigkeitsmodule

● Steigender Gradient des Stromverbrauchs : 10G SFP+ <1,5 W; 100G QSFP28 5–7 W; 400G QSFP-DD 12–14 W; 800G OSFP bis zu 18–20 W. Ultraschnelle Module führen zu einem exponentiellen Anstieg der thermischen Last und stellen somit den größten Engpass für den Einsatz hochdichter Switches dar.

● Laser- und PAM4-Signalempfindlichkeit : Onboard-FP/DFB-Laser weisen oberhalb von 35 °C eine starke Wellenlängendrift auf. Noch gravierender ist, dass die von 400G/800G-Modulen verwendete PAM4-Signalisierung empfindlicher auf Temperaturschwankungen reagiert als herkömmliche NRZ-Signale; bereits geringe Temperaturerhöhungen führen direkt zu einer Erhöhung der Bitfehlerrate (BER) und zu zeitweiligem Paketverlust.

● Harte Bedingungen in Warmgängen : In Produktionsrechenzentren erreichen die Warmgänge hinter den Racks häufig Temperaturen von 40–45 °C und überschreiten damit die übliche Betriebstemperatur kommerzieller Module. 800G-Module sind gegenüber hohen Umgebungstemperaturen nahezu empfindlich, weshalb eine aktive Wärmeableitung unerlässlich ist.

Thermische Einsatzregeln für die Produktion

● Modultemperaturklasse an Rackposition anpassen : Für Kaltgang-Frontports Module in kommerzieller Qualität (0 °C–70 °C) verwenden; für Warmgang-Rückports und Außenschränke Module in Industriequalität (-40 °C–85 °C) verwenden. Alle 800G-Core-Ports benötigen standardmäßig Module in Industriequalität .

●  TEC und integrierter Kühlkörper obligatorisch für ultraschnelle Optiken : Alle 400G-Langstreckenmodule und alle 800G-Module müssen mit eingebauten TEC-Kühlern und integrierten oberen Kühlkörpern ausgestattet sein, um die Lasertemperatur und die PAM4-Signalqualität zu stabilisieren.

● Strenge Regeln für die Luftstromführung : Verwenden Sie Hochgeschwindigkeits-Luftstromschalter von vorne nach hinten für 400G/800G-Ports; lassen Sie zusätzliche Belüftungsspalten zwischen benachbarten 800G-Modulen frei und stapeln Sie niemals Hochtemperaturmodule dicht ohne Luftstromisolierung.

Schrittweiser Ablauf zur Auswahl des Transceivers

● Bitte prüfen Sie Ihren Switch-Hersteller und den verfügbaren Port-Formfaktor (SFP vs. QSFP/QSFP28).

● Definieren Sie die erforderliche Geschwindigkeit und Faserdistanz und wählen Sie anschließend die passende Wellenlänge und den passenden Suffixcode aus.

● Prüfen Sie die Richtlinien der Drittanbieter für Module, um OEM- oder generische Module auszuwählen.

● Überprüfen Sie die Umgebungstemperatur des Racks und wählen Sie passende temperaturbeständige Module aus.

● Berechnen Sie das Glasfaserverlustbudget unter Verwendung der Sendeleistung und der Empfangsempfindlichkeit, um eine grenzwertige Verbindungsleistung zu vermeiden.

FiberMart Lösungen für optische Transceiver-Module

FiberMart bietet ein umfassendes Portfolio an optischen Transceivern – von älteren 1G-SFP-Modulen mit niedriger Geschwindigkeit bis hin zu hochmodernen 800G-QSFP-DD- und OSFP-Hochgeschwindigkeitsmodulen. Alle gängigen Formfaktoren wie SFP+, QSFP+ und QSFP28 werden abgedeckt, um den gesamten Netzwerkbedarf von Rechenzentren zu decken. Alle Module entsprechen den Industriestandards IEEE und MSA und bieten eine breite Palette an Wellenlängenoptionen und Varianten für Kurzstreckenverbindungen innerhalb eines Racks, Gebäude-Uplinks mittlerer Reichweite und Langstreckenverbindungen zwischen Standorten in Ballungszentren. Jedes Gerät wird präzise auf Sendeleistung, Empfangsempfindlichkeit und optische Leistung kalibriert. So können Netzwerktechniker im Vorfeld genaue Faserverlustbudgets erstellen und versteckte Verbindungsinstabilitäten im Produktivbetrieb vermeiden.

● SFP-Transceiver : Kompatibel mit 1G SFP, 100G Base SFP

● SFP+-Transceiver : Kompatibel mit 10G SFP+

● 100/400/800G Transceiver : 100G QSFP28, 800G QSFP-DD/OSFP

Abschluss

Die Wahl des richtigen optischen Transceivers erfordert weit mehr als nur die Abstimmung von Geschwindigkeit und Reichweite. Sie bedarf einer sorgfältigen Bewertung der Formfaktorunterschiede zwischen SFP und QSFP, der Anforderungen des QSFP28 100G-Fabric, der Kompatibilitätseinschränkungen verschiedener Hersteller, der Planung des Upgrades von 100G auf 400G sowie der oft vernachlässigten thermischen Einschränkungen.

Dieser umfassende Leitfaden für optische Transceiver behandelt grundlegende Modulspezifikationen, Code-Dekodierung, den Vergleich der Formfaktoren SFP und QSFP, Hinweise zur Implementierung von QSFP28 100G, Kompatibilität verschiedener Hersteller, Migrationsstrategien für 100G/400G/800G sowie oft übersehene thermische Risiken. Er unterstützt Netzwerktechniker dabei, häufige Ausfälle im Feld zu vermeiden, Hardwarekosten zu senken und stabile, skalierbare Glasfasernetze für traditionelle Cloud- und KI-Rechenzentren aufzubauen. Da 1,6-Tbit/s-Transceiver derzeit standardisiert werden, bleiben Wärmemanagement, PAM4-Signalintegrität und herstellerübergreifende Interoperabilität wichtige Auswahlkriterien für optische Netzwerke der nächsten Generation.
