Wie können Sie die grundlegende Stückliste für Ihr Netzwerk kostengünstig planen?

Wenn Sie die Infrastruktur Ihres Netzwerks, z. B. die Netzwerkplanung und -installation, betrachten, gibt es in der Regel viele Lösungen, die Ihren Anforderungen gerecht werden könnten. Da diese Lösungen dieselben oder ähnliche Anwendungen erfüllen können, ist es eine Herausforderung, die beste Stückliste für Ihre Netzwerkplanung und -installation zu finden, obwohl es viele verschiedene Lösungen gibt. In diesem Fall geben wir oft unnötig Geld aus, weil wir einfach den Ratschlägen des Verkäufers folgen. Wie können wir also die beste Stückliste für die Netzwerkinstallation zu geringen Kosten erstellen? Dieses Dokument gibt Ihnen einige Tipps dazu.

Um eine effiziente und kostengünstige Stückliste für Ihr Netzwerk oder Projekt selbst erstellen zu können, ist es nach Ansicht des Autors wichtig, die grundlegenden optischen Komponenten und die spezifischen Leistungsanforderungen zu verstehen, bevor Sie mit der Stückliste beginnen. Dies ist der Hauptinhalt dieses Artikels.

Beantworten Sie diese Fragen, bevor Sie Ihre Netzwerkmaterialrechnung erstellen

Bevor Sie Produkte für Ihre Stückliste auswählen, benötigen Sie einen Plan. Bestimmen Sie die Anwendung Ihres Netzwerks, um die benötigten Materialien besser zu verstehen. Hier sind einige Fragen, die Ihnen bei der Entscheidung für die einzelnen Materialkategorien helfen. Dies ist ein kritischer Punkt, daher sollten Sie ihn sorgfältig prüfen.

Grundlegende optische Komponenten und spezifische Leistungsanforderungen verstehen

Fasertypen

Zu den gängigen Basisfasertypen gehören Singlemode und Multimode. IA-568 C.3 erkennt nur dispersionsunverschobene Singlemode-Fasern an, während Multimode nach der OM-Nomenklatur (optischer Multimode) gemäß TIA-568 C.3 klassifiziert wird, um die Bandbreitenkapazität zu beschreiben. Eine 62,5-μm-Faser entspricht OM1, eine Standard-50-μm-Faser OM2 und eine laseroptimierte 50-μm-Faser OM3 und OM4. Je höher die OM-Klasse, desto besser die zu erwartende Bandbreitenleistung. Sowohl Singlemode- als auch moderne Multimode-Fasern können 10G-Geschwindigkeiten verarbeiten. Der wichtigste zu berücksichtigende Punkt ist die erforderliche Entfernung. In einem Rechenzentrum wird üblicherweise Multimode verwendet, mit dem Sie 300–400 Meter erreichen können.

Eine allgemeine Regel für Umzüge, Erweiterungen und Änderungen innerhalb bestehender Infrastrukturen lautet, keine neuen Glasfasertypen oder Leistungsklassen in Ihre „alte“ Anlage zu integrieren. Um diese Richtlinie einzuhalten, ist die Konsistenz Ihres Netzwerks entscheidend für die langfristige Leistung. Neubauten ermöglichen es Ihnen, ein Netzwerk von Grund auf für aktuelle und zukünftige Anforderungen zu konzipieren. Daher ist es wichtig, leistungsstärkere Glasfasern in Betracht zu ziehen. In beiden Fällen kann die Systemelektronik (Switches, Medienkonverter usw.) die Auswahl der Glasfasern bestimmen, wenn diese bereits gekauft wurde. Sie sollte zu Beginn eines Projekts vollständig verstanden werden.

Darüber hinaus sollten Sie die Netzwerkreichweite und die Kosten berücksichtigen. Die Entscheidung muss unter Berücksichtigung von Leistung und Kosten getroffen werden. Bei sehr langen Strecken oder Verbindungen über größere Entfernungen können Sie mit Singlemode 10 km, 40 km, 80 km und sogar noch weiter erreichen – Sie müssen lediglich die passende Optik für die benötigte Entfernung verwenden, und auch hier steigen die Preise entsprechend. Darüber hinaus sind sie nicht kompatibel, sodass Sie Multimode- und Singlemode-Glasfasern nicht zwischen zwei Endpunkten kombinieren können.

Faserkern

Wie viele Fasern sind optimal für ein Kabel? Um die benötigte Faseranzahl in einem Kabel zu bestimmen, berücksichtigen Sie zunächst Ihre Netzwerktopologie und die zu unterstützenden Anwendungen. Wo verlaufen die Pfade und Zwischenräume? Welche Redundanzanforderungen gelten? Überlegen Sie neben den aktuellen Anforderungen auch, was dieses Netzwerk in Zukunft leisten muss. Ein gut konzipiertes System kann 20–25 Jahre halten. Die Faseranzahl kann einfach und kostengünstig um zusätzliche Fasern erweitert und bis zur Erweiterung dunkel gehalten werden. Übliche Faseranzahlen für Kabel liegen im Allgemeinen in Vielfachen von 6 oder 12 und reichen bis zu 144 Fasern (Innenkabel) oder 288 Fasern (Innen-/Außenkabel). Es ist ratsam, auf die übliche Faseranzahl aufzurunden. Kundenspezifische Kabelkonfigurationen sind zwar erhältlich, gehen aber oft mit längeren Vorlaufzeiten und höheren Kosten einher.

Kabel

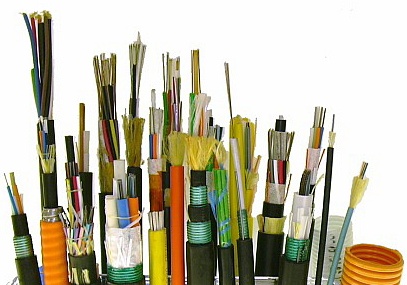

Es gibt viele verschiedene Kabeltypen auf dem Markt. Je nach Einsatzort sollten Sie den passenden Kabeltyp auswählen. Generell werden Kabel in drei Kategorien unterteilt: Innen-, Außen- und Innen-/Außenkabel.

Innenkabel – Innenkabel sollten nicht im Freien verlegt werden, da sie keine UV-blockierenden Materialien enthalten, die verhindern, dass sich der Kabelmantel im Laufe der Zeit durch Sonnenlicht ablöst. Außerdem fehlen ihnen wasserabweisende Komponenten. Ein beschädigter Kabelmantel kann das Eindringen von Wasser durch Kapillarwirkung nicht verhindern.

Außenkabel – Aufgrund der Richtlinien des National Electric Code (NEC) und der örtlichen Bauvorschriften dürfen Außenkabel in Innenräumen nicht länger als 15 m (50 Fuß) verlegt werden. Diese Vorschriften gelten, da im Brandfall gefährliche Gase und Rauch entstehen. Je nachdem, ob Ihr Innen-/Außenkabel als Steigleitung oder als Plenum flammgeschützt eingestuft ist, kann es in Innenräumen, in einer Steigleitung oder einem Plenum verlegt werden, ohne dass eine Übergangsverbindung erforderlich ist. Dies ist jedoch möglicherweise nicht so kostengünstig.

Innen-/Außenkabel – Die Vorteile von Innen-/Außenkabeln liegen auf der Hand: Installateure können einen einzigen Kabeltyp verlegen und einen Übergangspunkt zwischen der Außenanlage und der Innenanlage entfernen, was den Kunden Zeit und Geld spart.

Berücksichtigen Sie die Anforderungen Ihres Netzwerks, bevor Sie sich für ein Kabel entscheiden. Wenn Sie Kabel in Innenräumen verwenden möchten, sollten Sie ein Volladerkabel verwenden. Volladerkabel ermöglichen die direkte Verbindung mit einem vor Ort installierbaren Stecker. Wenn Sie Kabel in Schächten verlegen, benötigen Sie ein Kabel mit Steigleitungsschutz. Wenn Sie Kabel in Lüftungsräumen verlegen, benötigen Sie ein Kabel mit Plenum-Schutz. Plenum-Kabel können in Steigleitungen installiert werden, Steigleitungskabel jedoch nicht in Plenum-Räumen. Sie müssen auch Ihre Leitfähigkeitsanforderungen berücksichtigen. Plenum- und Steigleitungskabel sind sowohl in leitfähiger als auch in nicht leitfähiger Ausführung erhältlich. Wenn Sie in Ihrer Installation Außenkabel verwenden möchten, denken Sie daran, dass Sie gemäß den NEC-Richtlinien auf ein flammwidriges Kabel umsteigen müssen, wenn Sie das Kabel mehr als 15 m (50 Fuß) in Innenräumen verlegen müssen. Bedenken Sie jedoch, dass Ihre lokalen Vorschriften möglicherweise restriktiver sind und höchstwahrscheinlich Vorrang vor den NEC-Vorschriften haben. Darüber hinaus bestehen alle Bündeladerkabel aus 250-μm-Fasern, sodass sich vor Ort problemlos Fusionsspleißen lassen. Wenn Sie Bündeladerkabel vor Ort mit Steckverbindern konfektionieren möchten, benötigen Sie ein Buffer-Tube-Fan-Out-Kit. Buffer-Tube-Fan-Out-Kits ermöglichen es, die 250-μm-Faser in eine 900-μm-Ummantelung zu schieben, wodurch die Faser robuster wird. Buffer-Tube-Fan-Out-Kits unterscheiden sich für den Innen- und Außenbereich. Verwenden Sie daher unbedingt das für Ihre Umgebung geeignete Kit. Wenn Sie den erforderlichen Übergang von Außen- zu Innenkabel vermeiden möchten, ist ein Innen-/Außenkabel die effektivste Lösung für Ihr Netzwerk. Es ist flammhemmend und kann in zahlreichen Umgebungen eingesetzt werden. Wenn Sie ein Innen-/Außenkabel verwenden, müssen Sie ein Kabel wählen, das sowohl für die Innen- als auch für die Außenbereiche geeignet ist, durch die es verlegt wird.

Panzerkabel –  Sie müssen je nach Verlegeort entscheiden, ob Sie Panzerkabel verwenden möchten. Panzerkabel eignen sich ideal für Bereiche, in denen Kabel schädlichen Einflüssen wie Quetschungen oder Nagetieren ausgesetzt sein können, und bieten zusätzlichen Schutz. Wenn Ihr Netzwerk Panzerkabel benötigt, können Sie sich für den Panzerkabeltyp entscheiden. Volldielektrische Panzerkabel enthalten kein Metall. Durch die Verwendung einer volldielektrischen Panzerung ist keine Erdung erforderlich, und das Kabel ist leicht. Darüber hinaus enthalten ineinandergreifende Panzerkabel Metall und bieten eine höhere Druckfestigkeit. Sie können das richtige Kabel je nach Budget und Anforderungen auswählen. Wenn Sie sich für ein Panzerkabel entscheiden, müssen Sie keinen Kabelkanal verlegen. Entscheiden Sie sich also für einen Kabeltyp, bevor Sie mit der Planung fortfahren.

Beendigungsmethode

Glasfaserverbindungen oder -abschlüsse werden auf zwei Arten hergestellt: durch Steckverbindungen und durch Spleißen. Steckverbindungen, die zwei Fasern verbinden, um eine temporäre Verbindung herzustellen und/oder die Faser beim Spleißen mit einem Netzwerkgerät verbinden, schaffen eine dauerhafte Verbindung zwischen den beiden Fasern. Beide Abschlussmethoden müssen drei Hauptmerkmale für eine gute optische Leistung aufweisen: geringe Verluste, minimale Reflexion und hohe mechanische Festigkeit. Die Abschlüsse müssen außerdem die richtige Bauform haben, um mit den jeweiligen Geräten kompatibel zu sein und vor den Umgebungsbedingungen geschützt zu sein, in denen sie installiert werden.

Steckverbinder – Wenn Ihnen bei Steckverbindern die Kosten am wichtigsten sind, könnten Epoxid- und Polierverbinder aufgrund ihres niedrigen Anschaffungspreises eine gute Wahl sein. Voraussetzung ist jedoch, dass Sie bereit sind, Verbrauchsmaterialien regelmäßig nachzufüllen und über ein erfahrenes, gut geschultes Team verfügen. Ist Ihr Team hingegen unerfahren oder arbeiten Sie unter sehr beengten Bedingungen, z. B. unter dem Boden, in der Decke, auf einer Leiter usw., sind diese Steckverbindertypen möglicherweise nicht die beste Option für Sie. Warum? Weil Sie und Ihr Team mehr Zeit investieren müssen, um zu lernen, wie Steckverbinder fachgerecht von Hand poliert werden, um die Spezifikationen zu erfüllen. Darüber hinaus erfordern Epoxid- und Polierverbinder-Kits viel Platz zum Auslegen der für die Konfektionierung erforderlichen Polierpapiere, Polierscheiben, Epoxidharz usw. Wenn hingegen Zeit das Hauptkriterium ist, sind Steckverbinder ohne Epoxidharz/ohne Politur wahrscheinlich die beste Wahl. Die Anschaffungskosten für Steckverbinder ohne Epoxidharz/ohne Politur sind zwar in der Regel höher als für Steckverbinder mit Epoxidharz und Politur, dafür fallen jedoch kaum Verbrauchsmaterialien an, die nachgefüllt werden müssen, und die Installation pro Steckverbinder nimmt weniger Zeit in Anspruch. Darüber hinaus sollten Sie die Steckverbindertypen entsprechend Ihren Anforderungen auswählen. Spezifikationen, Dichte, elektronische Schnittstellen und die vorhandene Anlage bestimmen häufig die Wahl des Steckverbinders. Die gängigsten Steckverbindertypen sind SC-, LC- und ST-Steckverbinder. Wenn Sie beispielsweise maximale Dichte anstreben und Platz sparen möchten, ist ein LC-Steckverbinder die richtige Wahl, da das LC-Gehäuse nur halb so groß ist wie ein Standard-SC-Steckverbinder und Steckverbinder auch in Duplex-Ausführung erhältlich sind. Ist die Dichte für Ihr System kein Problem, können Sie sich für SC- oder ST-Steckverbinder entscheiden. SC-Steckverbinder verfügen über einen einfachen Push-Pull-Verriegelungsmechanismus und sind in Simplex- und Duplex-Ausführung erhältlich, während ST-Steckverbinder über einen federbelasteten Bajonettverschluss verfügen, der für einen sicheren Halt sorgt, aber nur in Simplex-Ausführungen erhältlich sind.

Fusionsspleißen

 Beim Fusionsspleißen werden zwei Fasern, üblicherweise durch einen Lichtbogen, miteinander verschmolzen oder verschweißt. Fusionsspleißen ist die am weitesten verbreitete Spleißmethode, da sie die geringsten Verluste und Reflexionen sowie die stabilste und zuverlässigste Verbindung zwischen zwei Fasern bietet. Die Hauptkosten des Fusionsspleißens liegen in der Anschaffung eines guten Fusionsspleißgeräts und der Vertrautheit mit der Bedienung. Da die Fasern dauerhaft verbunden sind, sollten Sie die zukünftige Nutzung Ihres Netzwerks, wie z. B. das Verschieben, Hinzufügen und Ändern, berücksichtigen. Daher wird Fusionsspleißen üblicherweise zum Verbinden von Fasern in Faserkassetten oder Faserabschlusskästen (FOT) verwendet. Aus Kostengründen bevorzugen manche Anwender mechanische Spleißgeräte, da die Anschaffungskosten deutlich geringer erscheinen als bei einem Fusionsspleißgerät. Beachten Sie jedoch, dass die Spleißkomponente selbst, die einen Präzisionsausrichtungsmechanismus enthält, teurer ist als die einfache Schutzhülle, die für ein Fusionsspleißgerät erforderlich ist. Mechanische Spleißgeräte weisen im Allgemeinen höhere Verluste und Reflexionen auf als Fusionsspleißgeräte.

Kabelmanagement

Das Fazit für Sie

Nachdem Sie die grundlegenden optischen Komponenten und die spezifischen Leistungsanforderungen verstanden haben, verfügen Sie über eine vorläufige Materialrechnung für Ihr Netzwerk. Die folgenden Fragen helfen Ihnen, diese zu überprüfen und eine Schlussfolgerung zu ziehen. Beantworten Sie diese Fragen und erstellen Sie Ihre Materialrechnung für Ihr Netzwerk.

Wie können Sie bei Ihrer Netzwerkmaterialrechnung mehr sparen?
