Patchkabeltypen und ihre Auswirkungen auf das Netzwerk

Rechenzentren und die von ihnen unterstützten Netzwerke sind zu einem integralen Bestandteil jedes Unternehmens geworden. Die Softwareanwendungen, die unternehmenskritische Prozesse in hochredundanten, rund um die Uhr laufenden Umgebungen am Laufen halten, basieren auf hochentwickelten strukturierten Verkabelungssystemen, um die Cloud mit jedem Benutzer zu verbinden. Strukturierte Verkabelung bildet die Grundlage für Rechenzentren.



Obwohl strukturierte Verkabelung nicht so attraktiv ist wie dieselbetriebene USV-Systeme oder adiabatische Kühlsysteme, spielt sie eine große Rolle bei der Unterstützung der Cloud. Eine wichtige Komponente der strukturierten Verkabelung wird oft übersehen: Patchkabel.



Patchkabel werden oft auf gut Glück gekauft und erst in letzter Minute installiert. Doch der richtige Patchkabeltyp kann die Leistung Ihres Netzwerks verbessern. Die richtige Konstruktion, Spezifikation, Herstellung, Installation und laufende Wartung von Patchkabelsystemen trägt dazu bei, die maximale Verfügbarkeit Ihres Netzwerks zu gewährleisten.



Ein Patchkabelproblem kann in einem Unternehmen verheerende Folgen haben. Es kann beispielsweise einen Fluggast daran hindern, eine notwendige Reservierungsänderung vorzunehmen, oder einen Hotelgast daran hindern, auf Geschäftsreise seine Arbeit zu erledigen.



Das explosionsartige Datenwachstum aufgrund von Social Media, Video-Streaming, IoT, Big Data Analytics und Änderungen in der Rechenzentrumsumgebung (Virtualisierung, Konsolidierung und Hochleistungsrechnen) bedeutet eines: Der Datenverkehr nimmt nicht nur hinsichtlich der Bandbreite, sondern auch hinsichtlich der Geschwindigkeit zu.



Ein weiterer wesentlicher Punkt ist das Netzwerkdesign. Moderne Netzwerkdesigns, wie beispielsweise ein Leaf-Spine-Fabric, machen das Netzwerk flacher, was die Latenz verringert – daher sind Ethernet und die entsprechenden Patchkabeltypen unglaublich wichtig.

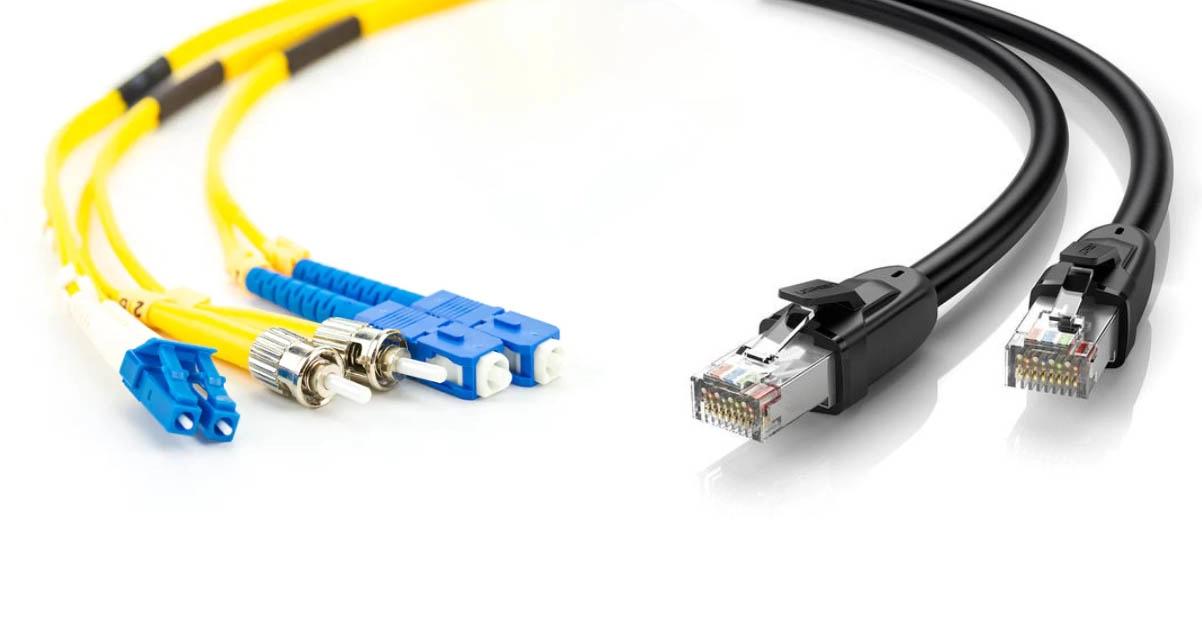

Ein Patchkabel ist ein Kabel mit einem Stecker an beiden Enden (der Steckertyp hängt vom Verwendungszweck ab). Ein Glasfaser-Patchkabel wird manchmal auch als „Jumper“ bezeichnet.





Patchkabel sind Teil des lokalen Netzwerks (LAN) und dienen zum Verbinden von Netzwerk-Switches mit Servern, Speicher- und Überwachungsportalen (Verkehrszugangspunkten). Sie gelten als integraler Bestandteil des strukturierten Verkabelungssystems.



Kupfer-Patchkabel bestehen entweder aus massivem oder Litzenkupfer. Aufgrund möglicher Signalverluste sind sie in der Regel kürzer als Verbindungskabel.

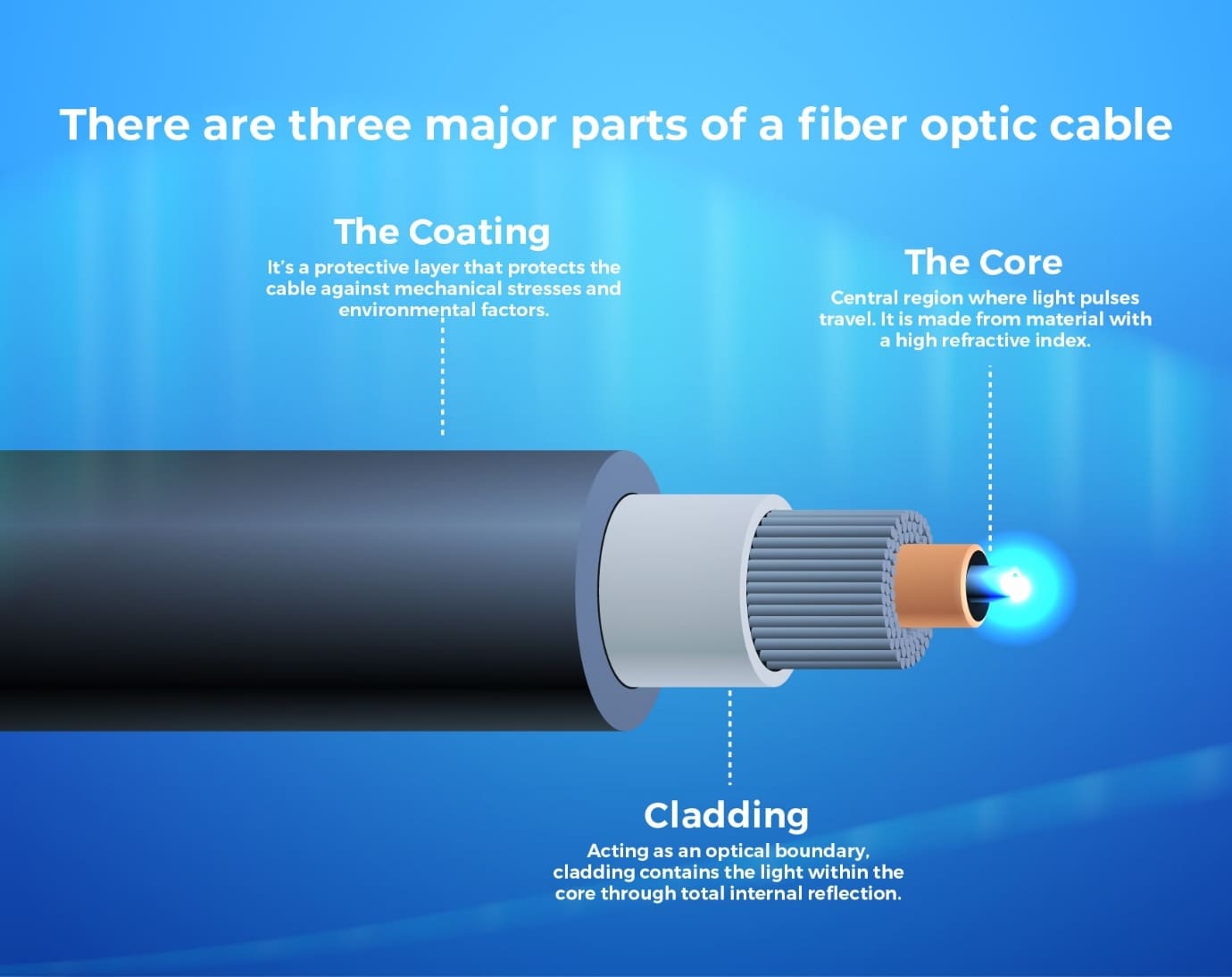

Ein Glasfaser-Patchkabel ist ein Glasfaserkabel, das an beiden Enden mit Steckern versehen ist. Die Stecker ermöglichen den schnellen Anschluss des Kabels an einen optischen Schalter oder ein anderes Telekommunikations-/Computergerät. Das Glasfaserkabel dient auch zum Anschluss von optischem Sender, Empfänger und Anschlusskasten.



Es gibt viele Arten von Kupfer-Patchkabeln, die in Betracht gezogen werden müssen. Hier sind jedoch einige wichtige Elemente, die Sie im Hinterkopf behalten sollten.





Größe: Ein Kupfer-Patchkabel mit kleinerem Außendurchmesser benötigt weniger Platz und hat zudem einen kleineren Biegeradius. Dadurch kann es auch in beengten Umgebungen eingesetzt werden und bietet mehr Arbeitsraum für eine mögliche zukünftige Erweiterung.

Zwillingsbildung: Ein stabiler und konsistenter Zwillingsprozess (das Verdrillen von Kupferleitern) trägt dazu bei, die internen Kabeleigenschaften aufrechtzuerhalten und Signalverluste bei der physischen Manipulation zu reduzieren.

Bonded-Pair-Technologie: Das Verfahren der Verbindung einzelner Leiter entlang der Längsachse garantiert einen gleichmäßigen Abstand zwischen den verdrillten Adernpaaren sowie eine zuverlässige elektrische Leistung.

Testarten: Die Übertragungsleistung hängt von der Integrität des Systems ab, einschließlich der Kabeleigenschaften, der Verbindungshardware, der Cross-Connect-Verkabelung und der Patchkabel. Herstellertests und Tests nach der Installation stellen sicher, dass das Netzwerk zuverlässig und 100 % verfügbar bleibt.

Länge: Beachten Sie die Längenbeschränkungen für Twisted Pairs.

Anschlüsse: Achten Sie auf verwicklungsfreie, umspritzte technische Manschetten, die Zug- und Zugentlastung bieten und so die Patchkabel vor Beschädigungen schützen.

Rückverfolgbarkeit: Die Möglichkeit, die Verbindungspunkte eines Patchkabels zurückzuverfolgen, verbessert die Zuverlässigkeit, verkürzt die Fehlerbehebungszeit, verbessert die Betriebszeit und verringert den Aufwand der IT-Teams bei Änderungen.

Auswahl von Glasfaser-Patchkabeln



Die Auswahl von Glasfaser-Patchkabeln erfordert ebenso viele Überlegungen wie die Auswahl von Kupfer-Patchkabeltypen. Bevor Sie sich für ein Glasfaser-Patchkabel entscheiden, stellen Sie sich folgende Fragen:



Welcher Steckertyp wird benötigt? LC, SC, ST, FC, MPO oder MTP? Jede Anschlussoption hat Vor- und Nachteile. Die Wahl des richtigen Steckers kann die Bereitstellung beschleunigen und Kosten senken.

Sollten Singlemode- oder Multimode-Patchkabeltypen verwendet werden? Singlemode-Patchkabel werden für lange Distanzen verwendet; Multimode-Patchkabel werden für kürzere Distanzen verwendet.

Sind Simplex- (ein Stecker pro Ende) oder Duplex-Kabelverbindungen (zwei Stecker pro Ende) erforderlich?

Wie lang sollte das Patchkabel sein? Glasfaser-Patchkabel sind beispielsweise in den Längen 2 m, 3 m oder 5 m erhältlich. Die richtige Patchkabellänge verhindert Durchhang und mögliche Schäden durch Knicken.

Welcher Kabelmantel wird benötigt? Je nach Installationsort (Plenum, Unterflur, Außen- oder Bodenmontage) ist der Außenmantel in verschiedenen Ausführungen erhältlich, um die Isolierung und den Leiterkern des Kabels zu schützen. Die Wahl des richtigen Mantels – Einfachmantel, Plenum-geeignet, Doppelmantel/gepanzert, Doppelmantel/Hochleistung usw. – für die jeweilige Umgebung gewährleistet eine einwandfreie Leistung.

Die Nachfrage nach höherer Bandbreite und schnelleren Netzwerkgeschwindigkeiten erfordert ein Netzwerk, das höhere Rechendichten bewältigen kann, ohne dass die Zuverlässigkeit darunter leidet.



Die Auswahl, Installation und Wartung des richtigen Patchkabeltyps wirkt sich in vielerlei Hinsicht auf das heutige Netzwerk aus. Die Kupfer- und Glasfaser-Patchkabel von Fiber-Mart bieten überlegene Leistung und technische Belastbarkeit, um die Bandbreite und Netzwerkgeschwindigkeiten von heute, morgen und darüber hinaus zu erfüllen.
