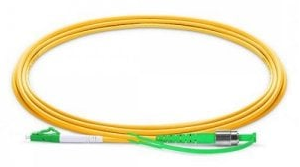

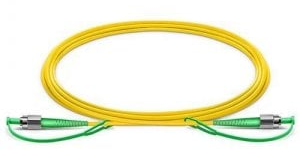

Polarisationserhaltendes Glasfaserkabel

Polarisationserhaltendes Glasfaserkabel

In der komplexen Landschaft der modernen Photonik – deren Anwendungen von Hochgeschwindigkeitstelekommunikation über lebensrettende medizinische Bildgebung bis hin zur Luft- und Raumfahrtnavigation reichen – ist die Erhaltung des Polarisationszustands von Licht kein Luxus mehr, sondern eine Notwendigkeit. An vorderster Front dieser wichtigen Funktion steht das polarisationserhaltende Glasfaserkabel – eine spezielle optische Komponente, die entwickelt wurde, um die Einschränkungen herkömmlicher Singlemode-Fasern zu überwinden. Im Gegensatz zu herkömmlichen Fasern, bei denen es aufgrund von Herstellungsfehlern (wie Mikrounregelmäßigkeiten im Siliziumdioxidkern) und äußeren Belastungen (einschließlich Temperaturschwankungen, mechanischer Biegung und Vibration) zu zufälliger Polarisationsstreuung kommt, ist das polarisationserhaltende Glasfaserkabel so konzipiert, dass es über längere Übertragungsdistanzen einen stabilen linearen Polarisationszustand beibehält. Diese einzigartige Eigenschaft macht es unverzichtbar für polarisationsempfindliche Systeme, bei denen selbst die kleinste Polarisationsdrift die Signalintegrität, Messgenauigkeit oder Betriebszuverlässigkeit beeinträchtigen kann.

Was macht polarisationserhaltende Glasfaserkabel einzigartig?

Um den Wert polarisationserhaltender Glasfaserkabel voll zu würdigen, ist es wichtig, zunächst die Schwächen der in der optischen Kommunikation meist verwendeten Standard-Singlemode-Fasern zu verstehen. Standardfasern sind für eine effiziente Datenübertragung optimiert, verfügen aber nicht über Mechanismen zur Stabilisierung der Lichtpolarisation. Beim Durchgang des Lichts durch diese Fasern führen Wechselwirkungen mit mikroskopischen Defekten und Umwelteinflüssen zu einer zufälligen Streuung des Polarisationszustands. Für einfache Aufgaben wie Video-Streaming oder das Surfen im Internet ist diese Zufälligkeit vernachlässigbar – digitale Signale lassen sich dennoch mit minimalem Verlust rekonstruieren. Für Anwendungen, die auf eine präzise Polarisationskontrolle angewiesen sind (z. B. kohärente optische Kommunikation, Glasfaser-Gyroskope oder polarisationsempfindliche Bildgebung), ist diese Zufälligkeit jedoch verheerend und führt zu Signalverzerrungen, Messfehlern oder einem kompletten Systemausfall.

Polarisationserhaltende Glasfaserkabel begegnen dieser Herausforderung durch innovatives Design, vor allem durch die Einführung kontrollierter Doppelbrechung. Dies wird durch zwei gängige Ansätze erreicht:

Spannungsinduzierte Doppelbrechung: Der Mantel der Faser enthält spannungsausübende Elemente (wie z. B. bordotierte Glasstäbe), die einen Richtungsunterschied im Brechungsindex erzeugen. Dadurch wird das Licht entlang einer „bevorzugten Achse“ (entweder der „langsamen Achse“ oder der „schnellen Achse“) geleitet und seine Polarisation stabilisiert.

Geometrische Doppelbrechung: Der Faserkern ist asymmetrisch geformt (z. B. elliptischer Querschnitt), um unterschiedliche Ausbreitungswege für unterschiedliche Polarisationszustände zu erzeugen und so sicherzustellen, dass die gewünschte lineare Polarisation erhalten bleibt.

Ein wichtiges Leistungsmerkmal für hochwertige polarisationserhaltende Glasfaserkabel ist die Extinktionsrate – ein Maß dafür, wie effektiv das Kabel den gewünschten Polarisationszustand beibehält. Renommierte Hersteller wie FiberMart stellen sicher, dass ihre polarisationserhaltenden Glasfaserkabel die Industriestandards erfüllen oder übertreffen und erreichen oft Extinktionsraten von 25 dB oder mehr. Dies bedeutet minimales Übersprechen zwischen den Polarisationsachsen und garantiert, dass das Licht auch in anspruchsvollen Umgebungen seine gewünschte Polarisation behält.

Vielseitige Konfigurationen polarisationserhaltender Glasfaserkabel

Eine der größten Stärken polarisationserhaltender Glasfaserkabel ist ihre flexible Konfiguration, die es ermöglicht, sich an die vielfältigen Anforderungen von Branchen wie Telekommunikation und Biotechnologie anzupassen. Führende Anbieter wie FiberMart bieten eine Reihe anpassbarer Optionen, um das Kabel an spezifische Anwendungsfälle anzupassen, angefangen beim Faserdurchmesser – einem entscheidenden Parameter, der die Kompatibilität mit Geräten und Installationsumgebungen bestimmt:

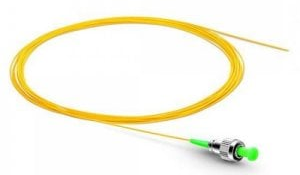

250µm Bare Fiber: Diese ultradünne und leichte Konfiguration eignet sich ideal für die Integration in kompakte Geräte wie Miniatursensoren, Mikrolaser oder hochdichte photonische Module. Ihr geringes Profil ermöglicht die einfache Einbettung in platzbeschränkte Aufbauten und macht sie zur ersten Wahl für Laborforschung und mikrophotonische Anwendungen.

900 µm gepufferte Faser: Ausgestattet mit einer schützenden Polymerbeschichtung bietet diese Variante zusätzliche Widerstandsfähigkeit gegen Feuchtigkeit, Staub und leichten Abrieb. Sie eignet sich gut für den Innenbereich, beispielsweise zum Verbinden von Komponenten in Rechenzentren, medizinischen Bildgebungsgeräten oder Forschungslaboren, wo das Kabel keinen extremen Umweltbelastungen ausgesetzt ist.

3 mm dickes ummanteltes Kabel: Dank des dicken Außenmantels (typischerweise aus PVC oder halogenfreien Materialien mit geringer Rauchentwicklung) hält diese Konfiguration rauen Bedingungen stand, darunter extremen Temperaturen (-40 °C bis 85 °C), UV-Strahlung und mechanischen Einflüssen. Es ist für Telekommunikationsverbindungen im Außenbereich, industrielle Sensorsysteme oder Anwendungen in der Luft- und Raumfahrt konzipiert.

Die Steckverbinderkompatibilität ist ein weiterer wichtiger Aspekt der polarisationserhaltenden Glasfaserkabelkonfiguration und gewährleistet eine nahtlose Integration in bestehende optische Systeme. FiberMart bietet eine umfassende Auswahl an Steckverbindertypen, darunter:

FC/UPC und FC/APC: Gewindeverbinder für eine sichere, vibrationsfeste Verbindung – ideal für anspruchsvolle Umgebungen wie die Luft- und Raumfahrtnavigation oder Industriemaschinen. Die APC-Variante (Angled Physical Contact) minimiert Rückreflexionen, ein wichtiges Merkmal für Hochleistungslasersysteme.

SC/UPC und SC/APC: Push-Pull-Steckverbinder, die einfach zu installieren und neu zu konfigurieren sind, weshalb sie in Rechenzentren und Laboren beliebt sind, wo häufige Komponentenanpassungen erforderlich sind.

LC-Steckverbinder: Steckverbinder mit kleinem Formfaktor, optimiert für Konfigurationen mit hoher Dichte (z. B. Glasfaser-Patchpanels oder kompakte Transceiver), bei denen Platzeffizienz im Vordergrund steht.

Darüber hinaus ist das polarisationserhaltende Glasfaserkabel in mehreren Wellenlängen erhältlich: 460 nm (sichtbares Blau), 630 nm (sichtbares Rot), 780 nm (nahes Infrarot), 980 nm (Pumpwellenlänge für erbiumdotierte Faserverstärker), 1310 nm (traditionelle Telekommunikation) und 1550 nm (Fernkommunikation und -sensorik). Diese Wellenlängenflexibilität gewährleistet die Kompatibilität mit einer Vielzahl optischer Komponenten, von Biotech-Sensoren bis hin zu Unterwasser-Glasfasernetzen.

Kritische Anwendungen polarisationserhaltender Glasfaserkabel

Die einzigartigen Fähigkeiten polarisationserhaltender Glasfaserkabel machen sie zu einem Eckpfeiler polarisationsempfindlicher Systeme in allen Branchen und ermöglichen Technologien, die kompromisslose Präzision erfordern:

1. Kohärente optische Telekommunikation

In 5G/6G-Netzwerken der nächsten Generation und Langstrecken-Untersee-Glasfaserverbindungen nutzen kohärente Kommunikationssysteme die Lichtpolarisation, um die Bandbreite durch die Kodierung von Daten in orthogonale Polarisationszustände zu verdoppeln oder zu vervierfachen. Ohne die stabile Polarisation, die polarisationserhaltende Glasfaserkabel bieten, versagt dieses Kodierungsschema – zufällige Polarisationsdrift verfälscht Signale und reduziert den Durchsatz. Polarisationserhaltende Glasfaserkabel stellen sicher, dass die kodierten Polarisationszustände erhalten bleiben, und ermöglichen so die für die globale Datenübertragung erforderlichen Hochbandbreitenverbindungen.

2. Luft- und Raumfahrt und Verteidigung

Glasfaser-Gyroskope (FOGs) – entscheidend für die Flugzeugnavigation, Raketenlenkung und Satellitenlageregelung – basieren auf einer präzisen Polarisationssteuerung zur Messung der Winkelgeschwindigkeit. FOGs basieren auf dem Sagnac-Effekt, bei dem die Phasendifferenz zwischen zwei gegenläufigen, orthogonal polarisierten Lichtstrahlen die Rotation bestimmt. Polarisationserhaltende Glasfaserkabel erhalten den orthogonalen Zustand der Strahlen und verhindern so Messfehler, die Missionen in Umgebungen mit starken Vibrationen und extremen Temperaturen gefährden könnten.

3. Medizin- und Biotechnologie

In der medizinischen Bildgebung nutzt die polarisationssensitive optische Kohärenztomographie (PS-OCT) polarisationserhaltende Glasfaserkabel, um durch die Analyse von Polarisationsänderungen im reflektierten Licht detaillierte Bilder der Gewebestruktur zu erzeugen. Diese Technologie ist entscheidend für die Diagnose von Augenkrankheiten, Hauterkrankungen und Herz-Kreislauf-Problemen, bei denen verschwommene oder ungenaue Bilder zu Fehldiagnosen führen können. Darüber hinaus sorgt das polarisationserhaltende Glasfaserkabel bei laserbasierten Behandlungen (z. B. Augenlaseroperationen oder Krebsablation) für eine gleichmäßige Energiezufuhr zum Zielgewebe und reduziert so das Risiko von Kollateralschäden.

4. Industrielle Sensorik

Für industrielle Anwendungen wie Pipeline-Überwachung, Strukturzustandsüberwachung oder Temperaturmessung ermöglicht das polarisationserhaltende Glasfaserkabel eine präzise Datenerfassung in Echtzeit. Beispielsweise nutzen polarisationsbasierte Sensoren in Öl- und Gaspipelines das Kabel, um durch Überwachung von Polarisationsverschiebungen kleine Spannungsänderungen (die auf Lecks oder strukturelle Schwächen hinweisen) zu erkennen. Die Widerstandsfähigkeit des Kabels gegenüber Umweltbelastungen gewährleistet zuverlässige Leistung auch unter Hochdruck-, Korrosions- oder Hochtemperaturbedingungen.

Qualitätssicherung und Beschaffung für polarisationserhaltende Glasfaserkabel

Angesichts ihrer Rolle in kritischen Systemen ist die Qualität polarisationserhaltender Glasfaserkabel unverzichtbar. Minderwertige Kabel können zu kostspieligen Ausfallzeiten, Systemausfällen oder Sicherheitsrisiken führen. Daher ist es unerlässlich, sie von seriösen Lieferanten zu beziehen, die strenge Standards einhalten.

Der Goldstandard für Qualitätsmanagement ist die ISO 9001-Zertifizierung. Sie stellt sicher, dass jede Phase der Produktion polarisationserhaltender Glasfaserkabel – von der Auswahl der Rohstoffe (z. B. hochreiner Kieselsäure für den Kern) bis zur Endprüfung – globalen Standards entspricht. Zu den wichtigsten Qualitätsprüfungen gehören:

Prüfung des Extinktionsverhältnisses: Überprüft die Fähigkeit des Kabels, die Polarisation beizubehalten, und stellt sicher, dass die Werte den Branchenanforderungen entsprechen oder diese übertreffen.

Prüfung der Einfügungsdämpfung: Misst die Signaldämpfung, wobei die akzeptablen Werte für einzelne Steckverbinder normalerweise unter 0,5 dB liegen.

Umweltbeständigkeitstests: Bewertet die Leistung unter Temperaturschwankungen, Feuchtigkeit und mechanischer Belastung, um die Zuverlässigkeit im realen Einsatz sicherzustellen.

Anbieter wie FiberMart steigern den Wert zusätzlich, indem sie kundenspezifische Lösungen anbieten – wie polarisationserhaltende Glasfaserkabel in jeder Länge (von 1 bis über 1000 Metern) – und kundenorientierte Vorteile wie kostenlosen Versand und Lagerverfügbarkeit bieten. Dies vereinfacht die Beschaffung zeitkritischer Projekte, von der Notfallreparatur von Rechenzentren bis zur dringenden Herstellung medizinischer Geräte.

Mit der Weiterentwicklung optischer Technologien hin zu immer größerer Miniaturisierung, höherer Präzision und anspruchsvolleren Umgebungen wird die Bedeutung polarisationserhaltender Glasfaserkabel weiter zunehmen. Ihre Fähigkeit, die Polarisationsintegrität zu bewahren, kombiniert mit vielseitigen Konfigurationen und strengen Qualitätsstandards, macht sie zu einer unverzichtbaren Komponente in Telekommunikations-, Luft- und Raumfahrt-, Medizin- und Industriesystemen. Für Ingenieure, Forscher und Systemintegratoren ist das Verständnis der Prinzipien, Konfigurationen und Qualitätsstandards polarisationserhaltender Glasfaserkabel entscheidend, um das volle Potenzial polarisationsempfindlicher Technologien auszuschöpfen. Durch die Wahl eines hochwertigen polarisationserhaltenden Glasfaserkabels eines vertrauenswürdigen Lieferanten können Anwender sicherstellen, dass ihre Systeme eine konstante und zuverlässige Leistung liefern – und so Innovationen vorantreiben, die die Zukunft der Kommunikation, des Gesundheitswesens und der globalen Infrastruktur prägen.
