Was ist optische Faser für UAVs/FPV-Drohnen? Wie wird sie verwendet?

Wie Glasfaserverbindungen die Zukunft von FPV-Drohnen verändern

Inmitten des Rauchs des russisch-ukrainischen Schlachtfelds hat ein Glasfaserkabel, dünner als ein menschliches Haar, still und leise die Regeln der Kriegsführung verändert. Es ermöglicht Drohnen, auch unter starker elektromagnetischer Störung (EMI) stabil zu fliegen und hochauflösende Videos in Echtzeit an die Bodenstation zu übertragen.

Im Jahr 2024 setzten russische Streitkräfte erstmals Glasfaser-FPV-Drohnen an der Front ein und führten erfolgreich Präzisionsschläge gegen ukrainische Panzerziele durch. Diese Drohnen übertragen Daten über ein ultradünnes Glasfaserkabel und sind dadurch völlig immun gegen herkömmliche elektromagnetische Störungen.

Nicht nur im militärischen Bereich finden Glasfaserdrohnen Anwendung; auch im zivilen Bereich entwickeln sie sich rasant. Eine einzelne Glasfaser mit einem Durchmesser von 0,5 mm und einer Länge von 5 Kilometern wiegt zwar nur etwa 60 Gramm, kann aber Datenströme übertragen, die die Bandbreite von Funkfrequenzen weit übersteigen.

Was ist eine Glasfaser-UAV-Drohne?

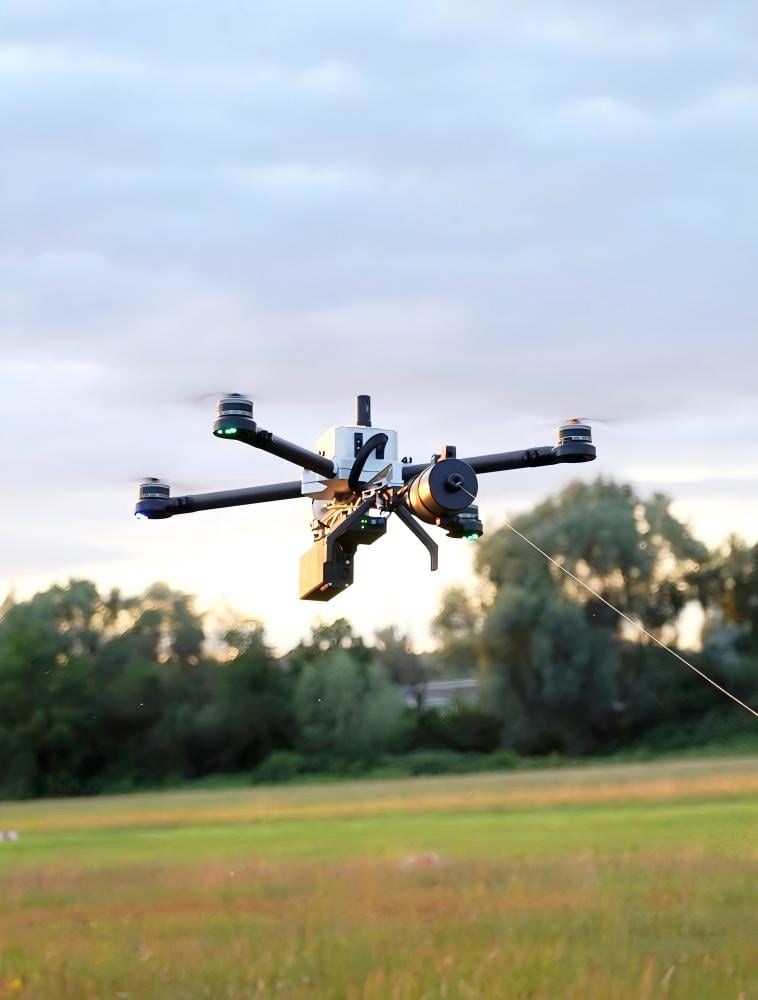

Eine Glasfaser-Drohne ist ein unbemanntes Luftfahrzeugsystem (UAV), das ein Glasfaserkabel zur Steuerung und Datenübertragung nutzt. Sie stellt eine physische, kabelgebundene Verbindung zwischen der Drohne und der Bodenstation her und ersetzt damit die herkömmliche drahtlose Funkkommunikation.

Diese Technologie revolutioniert die Kommunikationsverbindung von Drohnen durch die Nutzung der hohen Bandbreite und Störungsresistenz optischer Signale. Obwohl sie durch die physische Verbindung eingeschränkt ist, bieten Glasfaserdrohnen in bestimmten Szenarien, wie beispielsweise in Umgebungen mit starken elektromagnetischen Störungen und bei verdeckten Operationen, unersetzliche Vorteile.

In der Praxis können Glasfaserdrohnen durch die Kombination mit herkömmlichen Funksystemen spezifische Herausforderungen bewältigen. So kann beispielsweise Funk für flexible Verbindungen von Endgeräten genutzt werden, während das Glasfaserkabel als Rückgrat für die Übertragung großer Datenmengen dient.

Warum Glasfasertechnik? Die einzigartigen Vorteile der optischen Kommunikation in UAV-FPV-Drohnen

Im Vergleich zu herkömmlichen funkgesteuerten Drohnen bieten Glasfaserdrohnen erhebliche Vorteile im Kommunikationsbereich. Die Datenübertragung über Lichtsignale in Glasfasern vermeidet elektromagnetische Störungen grundsätzlich. Die Lichtsignale breiten sich im geschlossenen Kanal der Faser aus und werden von externen elektromagnetischen Wellen nicht beeinflusst.

Dies ermöglicht es Glasfaser-Drohnen, auch in Gebieten mit starken elektromagnetischen Störungen (EMI), wie Schlachtfeldern, Hochspannungstürmen und Radarstationen, eine zuverlässige Kommunikation aufrechtzuerhalten. In realen Tests haben Glasfaser-Drohnen in Umgebungen mit intensiven elektromagnetischen Störungen fast 12 Stunden lang durchgehalten und herkömmliche Drohnen damit deutlich übertroffen.

Vergleich: Glasfaser-Drohnen vs. herkömmliche Funkdrohnen:

Ein weiterer entscheidender Vorteil der Glasfaserkommunikation ist ihre extrem hohe Bandbreite und Datenübertragungsstabilität. Glasfaser kann mehrere Datenströme gleichzeitig übertragen und liefert so klare, flüssige Videobilder, sodass die Bediener Details des Ziels deutlich erkennen können.

Die Glasfasertechnik gewährleistet eine präzise Steuerung bei geringer Datenlatenz, was für FPV-Flüge und Präzisionsangriffe, die eine Echtzeitreaktion erfordern, von entscheidender Bedeutung ist.

Systemkomponenten und Funktionsprinzip von Glasfaserdrohnen

Ein Glasfaser-Drohnensystem besteht aus drei Hauptteilen: der Flugeinheit, der Bodenkontrolleinheit und der Glasfaserverbindung.

Die Bordeinheit umfasst das Bordcomputersystem und das luftgestützte (himmelseitige) photoelektrische Wandlungsmodul. Das Computersystem erfasst Drohnenstatus und Sensordaten und verarbeitet diese in Echtzeit mithilfe intelligenter Algorithmen. Das photoelektrische Wandlungsmodul übernimmt die wichtige Aufgabe, elektrische Signale in optische Signale (E/O) und umgekehrt (O/E) umzuwandeln.

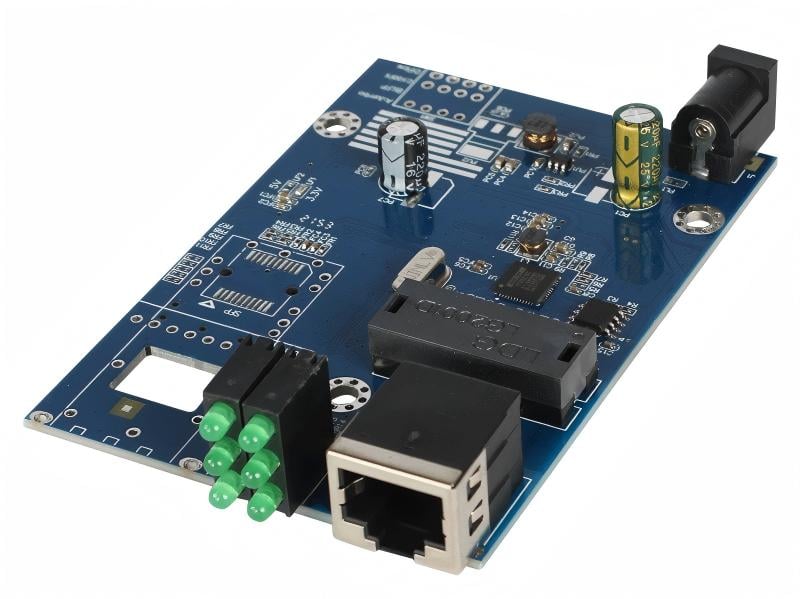

Die Bodenkontrolleinheit umfasst das bodenseitige fotoelektrische Umwandlungsmodul und die Bodenstation. Das bodenseitige Modul entspricht dem flugzeugseitigen Modul und übernimmt die bidirektionale Signalumwandlung. Die Bodenstation zeigt die von der Drohne übertragenen Daten an und sendet Steuerbefehle.

Die Glasfaserverbindung nutzt typischerweise Singlemode-Fasern (für lange Distanzen) oder Multimode-Fasern (für kurze Distanzen) und verwendet Wellenlängenmultiplex (WDM) oder Zeitmultiplex (TDM) für die bidirektionale Kommunikation.

Das System arbeitet nach dem Prinzip eines geschlossenen, bidirektionalen Echtzeit-Kreislaufs: Downlink-Steuersignale der Bodenstation werden umgewandelt und per Glasfaser an die Drohne übertragen. Der Uplink-Datenkanal überträgt die mehrdimensionalen Statusdaten der Drohne in umgekehrter Richtung. Diese reine Glasfaserarchitektur vermeidet effektiv die Anfälligkeit drahtloser Signale für Störungen.

Hardware-Einsatz für Glasfaser-UAV-Drohnen: Von der Modulauswahl bis zur Systemverbindung

Der erste Schritt beim Einsatz eines Glasfaser-Drohnensystems ist die Auswahl der passenden Hardwarekomponenten. Die fotoelektrischen Wandlermodule fungieren als „Übersetzer“ des Systems. Das bodenseitige Modul wandelt die elektrischen Signale der Fernsteuerung (RC) in optische Signale um, während das flugseitige Modul den umgekehrten Prozess durchführt. Achten Sie bei der Modulauswahl darauf, dass die Schnittstellenspannungen mit dem seriellen Port des Flugcontrollers (FC) kompatibel sind.

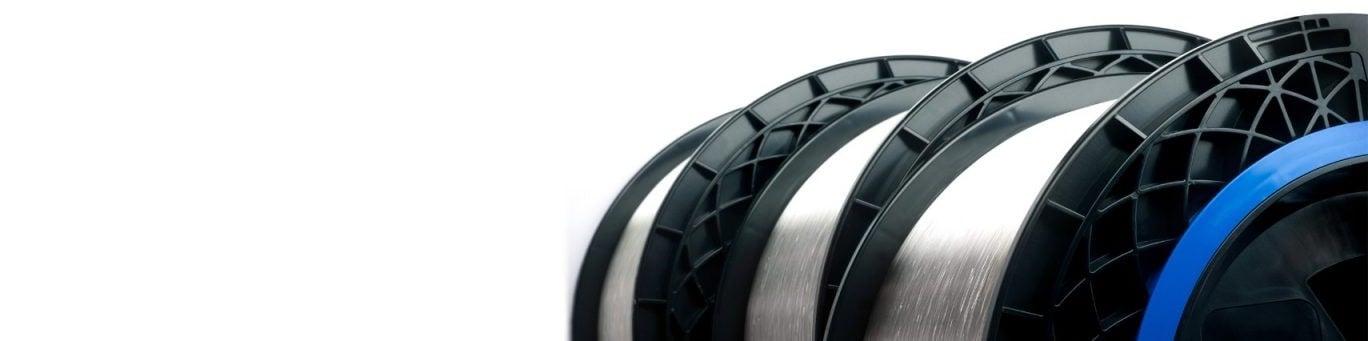

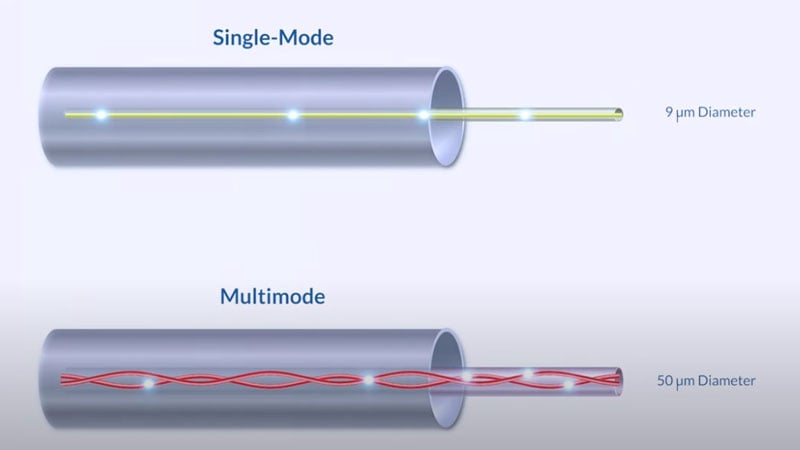

Die Wahl des Glasfaserkabels hängt von der Entfernung ab: Singlemode-Fasern haben einen dünnen Kern und eine sehr große Übertragungsreichweite (über 10 km). Multimode-Fasern sind kostengünstiger, aber typischerweise auf wenige Kilometer begrenzt.

Die eigentliche Hardwareverbindung folgt einer bestimmten Reihenfolge:
Fernsteuerung → Bodenseitiges fotoelektrisches Modul → Glasfaserkabel → Bordseitiges fotoelektrisches Modul → Flugsteuerung.

Ein entscheidender Schritt ist die Deaktivierung aller drahtlosen Video-/Telemetriemodule der Drohne, um Konflikte zwischen drahtlosen und Glasfasersignalen zu vermeiden. Bei werkseitig gekoppelten Systemen rufen Sie die Gerätekonfigurationsoberfläche auf, löschen den ESSID-Parameter, speichern die Einstellungen und starten das Gerät neu.

Softwarekonfiguration und Flugsteuerung für Glasfaser-UAV-Drohnen

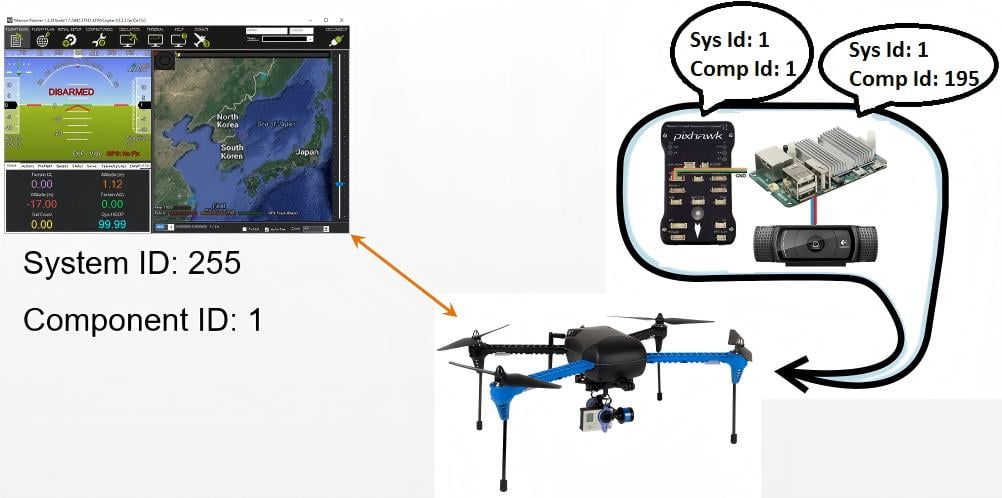

Nach dem Hardwareanschluss ist eine detaillierte Softwarekonfiguration erforderlich. Suchen Sie zunächst in den Flugsteuerungsparametern den seriellen Port, der mit dem Glasfasermodul verbunden ist , und stellen Sie dessen Protokoll auf das gewünschte Datenprotokoll, z. B. MAVLink, ein. MAVLink ist das gängigste Drohnenkommunikationsprotokoll zur Kommunikation mit der Bodenstation und zur Übertragung von Flugstatus, Befehlen und Telemetriedaten.

Stellen Sie gleichzeitig die Baudrate auf die des Glasfasermoduls ein. Für MAVLink wird typischerweise 115200 oder höher (z. B. 921600) verwendet. Glasfasermodule selbst unterstützen oft sehr hohe Baudraten, wobei potenzielle Engpässe in der Datenverarbeitungskapazität des Flugcontrollers liegen.

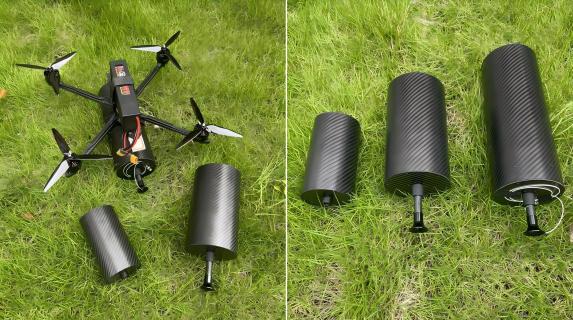

Die größte Herausforderung beim Flugbetrieb stellen das Fasermanagement und die Faserausgabe dar. Die Drohne muss mit einem Faseraufwickelmechanismus (Winde) ausgestattet sein, der die Faser während des Fluges synchron freigibt.

Dieser Mechanismus muss einen reibungslosen Ablauf gewährleisten und eine Spannungsregelung beinhalten, um ein Brechen der Faser durch Zug oder ein Verheddern durch zu viel Spielraum zu verhindern.

In der Praxis nutzen High-End- oder Militärsysteme für maximale Sicherheit ein redundantes Dual-Link-Design (Glasfaser + Funk). Die Glasfaserverbindung dient als primäre Verbindung. Bei einem Glasfaserbruch schaltet das System sofort und automatisch auf die drahtlose Backup-Verbindung um, sodass die Drohne weiterhin steuerbar bleibt.

Technische Herausforderungen und Entwicklungstrends bei UAV-Drohnen

Trotz ihrer erheblichen Vorteile stehen Glasfaserdrohnen vor einigen technischen Herausforderungen. Die größte Herausforderung ist die eingeschränkte Beweglichkeit – die Bewegung der Drohne ist strikt auf die Länge des Glasfaserkabels beschränkt.

Das Gewicht der Fasern stellt ebenfalls eine Einschränkung dar: Nimmt man beispielsweise eine Faser mit 0,5 mm Durchmesser, so können 5 km Fasern plus ihre Schutzhülle bis zu 2,5 kg wiegen, was sich direkt auf die Nutzlastkapazität der Drohne auswirkt.

In komplexen Umgebungen wie Dschungeln oder zwischen städtischen Gebäuden ist die Glasfaser sehr anfällig für Beschädigungen und Brüche, was strenge Anforderungen an die Flugroutenplanung stellt. Experimentelle Daten zeigen, dass die Glasfaser bei Kurvenflügen von über 120 Grad extrem bruchgefährdet ist, wodurch das Risiko eines Kontrollverlusts steigt.

Die zukünftige Entwicklung von Glasfaserdrohnen wird sich auf Intelligenz, geringes Gewicht und Multifunktionalität konzentrieren. Künstliche Intelligenz wird die Flugsteuerung und das Missionsmanagement optimieren, indem Deep-Learning-Algorithmen Windgeschwindigkeitsänderungen vorhersagen und die Schwebeparameter anpassen.

Neue Materialien wie Kohlenstoffnanoröhren-Verbundwerkstoffe könnten das Gewicht der Fasern pro 100 Meter auf 0,1 kg reduzieren. Von 6G-Netzen wird erwartet, dass sie die Datenraten auf 100 Gbit/s erhöhen und die Latenz auf 0,5 ms verringern, wodurch die Übertragung von Ultra-High-Definition-Videos unterstützt wird.

Ein ukrainischer Hersteller hat eine Glasfaser-FPV-Drohne getestet, die eine 20 Kilometer lange Strecke zurücklegen und den Anflug auf ein Ziel simulieren kann. Frühere Modelle schafften hingegen nur 5 bis 10 Kilometer. Im Gefechtseinsatz können Glasfaser-Drohnen verdeckte Angriffe aus geringer Höhe und aus schwierigen Winkeln durchführen, beispielsweise durch Gebäudefenster oder Lüftungsöffnungen von gepanzerten Fahrzeugen, um so „Fenster einzuschlagen“ und „Löcher zu bohren“.

Die Glasfaser, die diese Drohnen hinter sich herziehen, hat typischerweise einen Durchmesser von weniger als 0,5 mm und ist daher in der Luft extrem schwer zu erkennen. Wird diese hauchdünne Verbindung durchtrennt, stürzt die Drohne wie ein Drachen mit durchtrennter Schnur zu Boden. Dieses dünne Glasfaserkabel ist sowohl ihre Lebensader als auch ihre einzige Schwachstelle.
